Parte Uno: Resumen
uno.Tipos y alcance de los productos

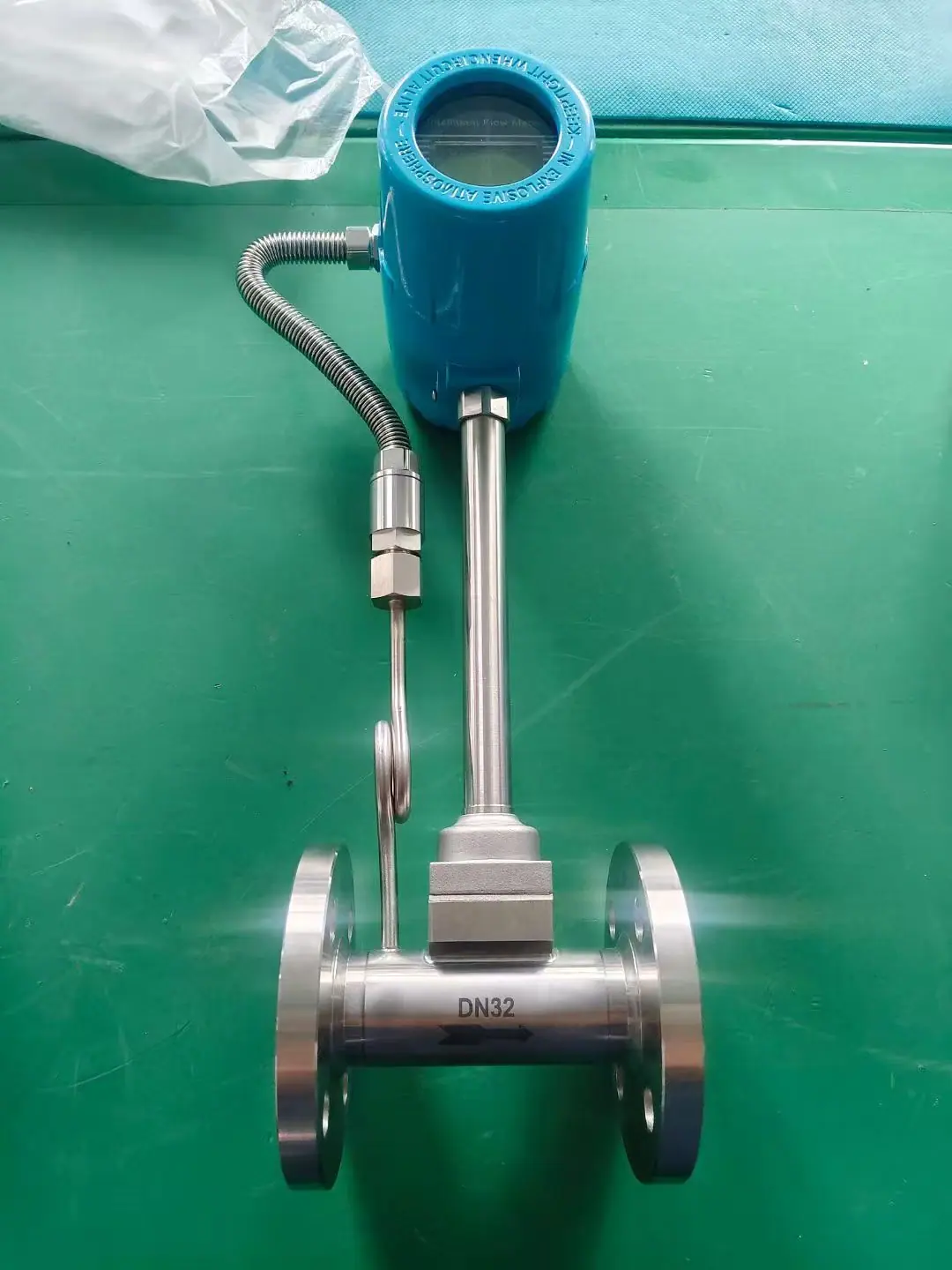

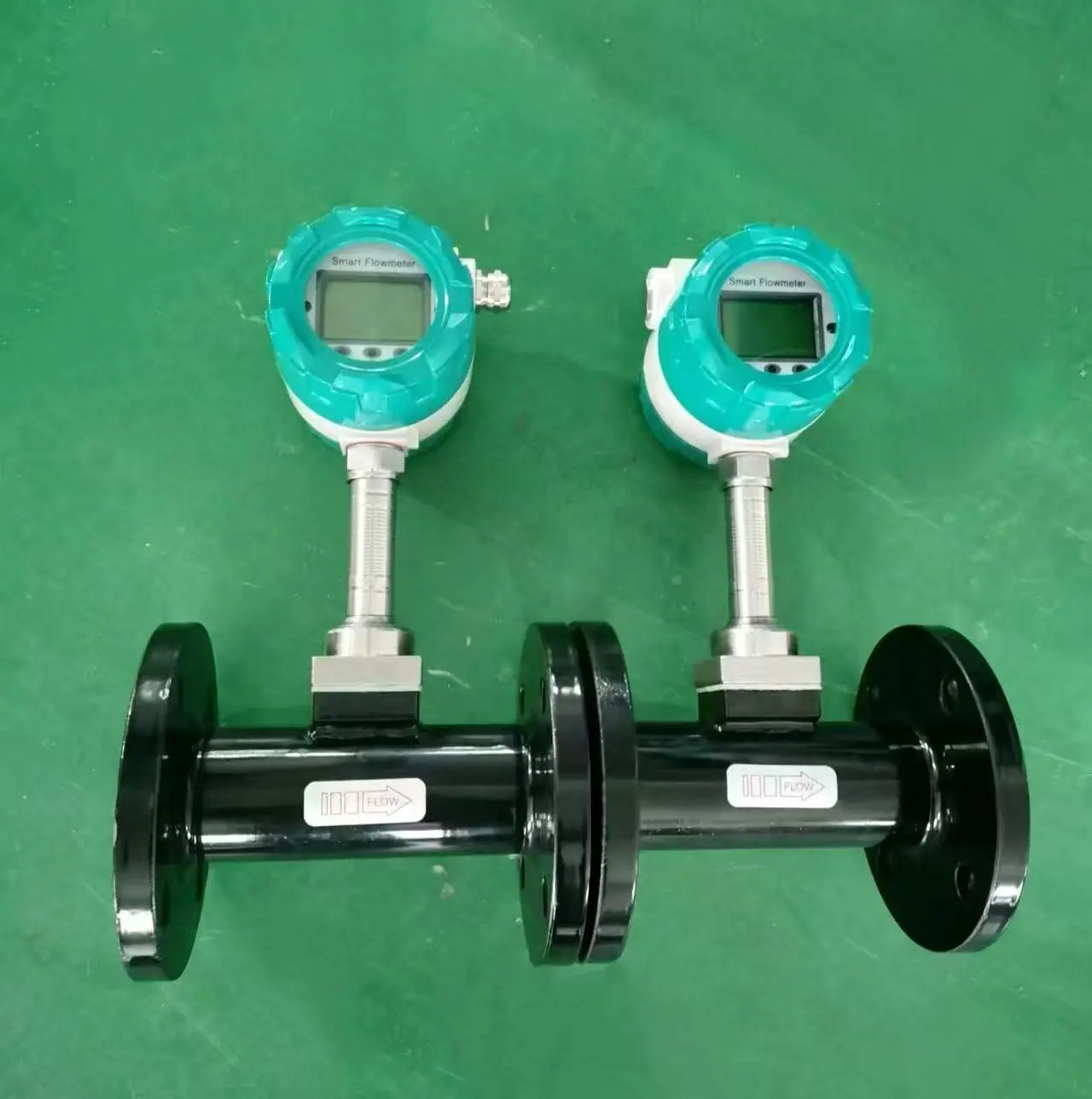

1. Caudalímetro de Flujo Vortex de Tubería Completa Serie LUGB/E

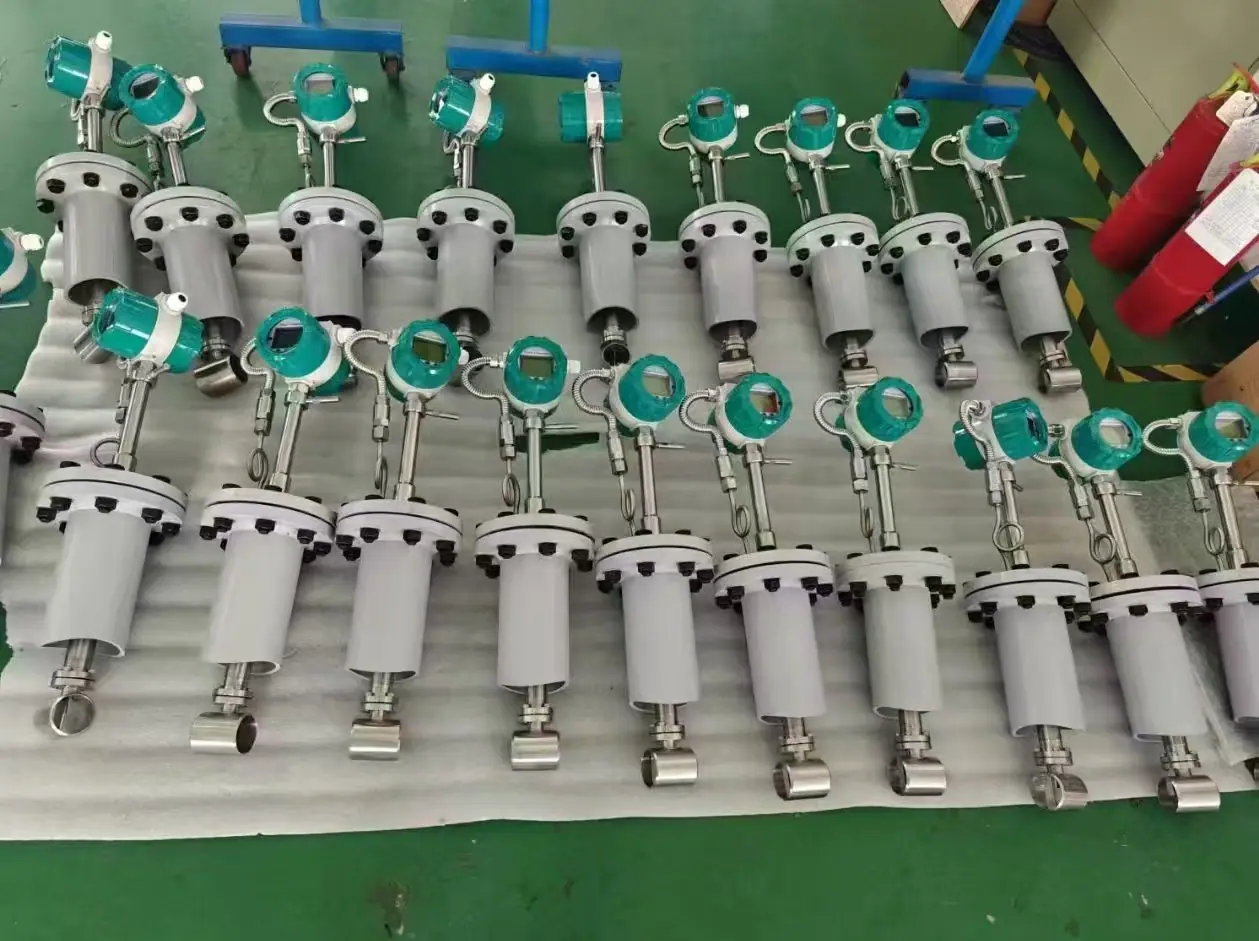

2. Caudalímetro de vórtice tipo inserción serie LUGB/E
El caudalímetro de flujo vortex tipo LUGB/E se usa ampliamente en el sector petrolero、industria química、metalurgia、energía térmica、textil、Industrias como la fabricación de papel utilizan vapor sobrecalentado, vapor saturado, aire comprimido y gases generales.(oxígeno, nitrógeno, hidrógeno, gas natural, gas de carbón, etc.), agua y líquidos (tales como: agua, gasolina, alcohol, benceno, etc.)）medición y control de.
dos.principio de funcionamiento

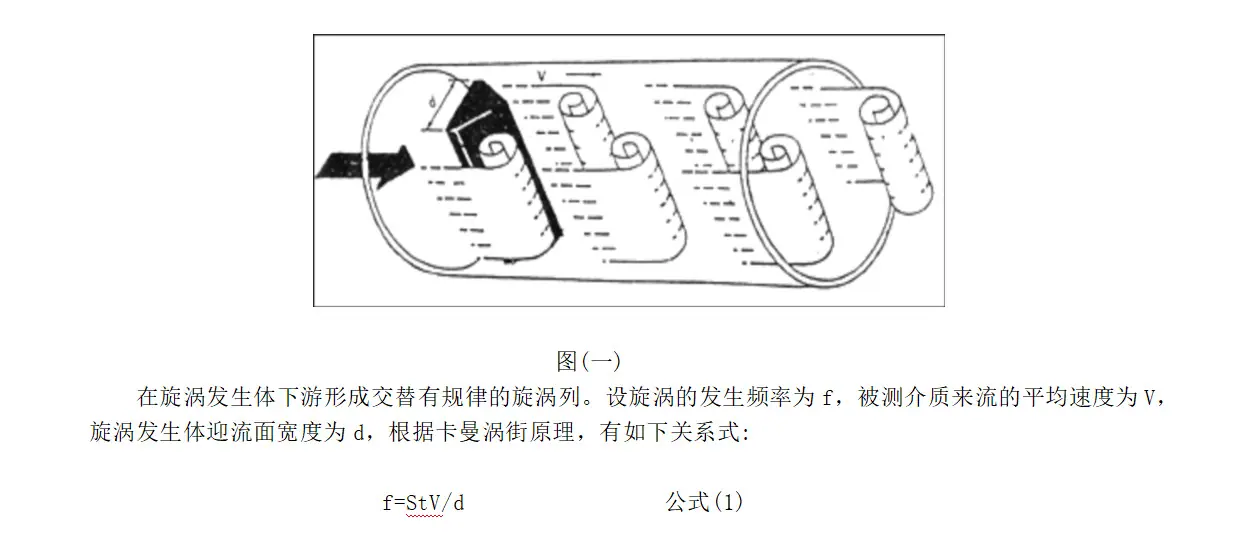

Cuando se coloca un generador de vórtices no aerodinámico (obstrucción del flujo) en un fluido, se generan dos hileras de vórtices regulares alternativamente desde ambos lados del generador de vórtices. Estos vórtices se llaman vórtices de Kármán, como se muestra en la Figura (1).
En la fórmula:
F－Frecuencia de vórtices de Kármán generada en el lado del cuerpo romoHz
St－Número de Strouhal (número adimensional)
V - velocidad promedio de flujo del fluido (m/s)
ancho del generador de vórtice d (m)
Así, el caudal instantáneo se puede calcular midiendo la frecuencia de desprendimiento de vórtices de Kármán. Entre ellos,Número de Strouhal (St） es una incógnita adimensional,
La Figura (dos) representa el número de Strouhal (Sel) y número de Reynolds (La relación de Re）.
uno.Especificaciones principales superficie(uno)
|
Diámetro nominal(milímetros) |
15, 20, 25, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, (300～1000 insertable) |
|
Presión nominal(MPa) |
DN15-DN200 4.0(suministro con protocolo >4.0), DN250-DN300 1.6(suministro con protocolo >1.6),como6.4 mpa o superior requiere personalización especial |
|
Temperatura media(℃) |
Piezoeléctrico: -40～150，-40～260，-40～330；Capacitivo： -40～400，-40～500（por acuerdo） |
|
Material del cuerpo |
1Cr18Ni9Ti, (otros materiales suministro por contrato) |
|
Aceleración de vibración admisible |
Piezoeléctrico:0.2g Capacitiva:1.0～2.0g |
|
Exactitud |
±1%R, ±1.5%R; Tipo de inserción: ±2.5%R, |
|
Rango |
1:6～1:30 |
|
Tensión de alimentación |
Sensor: CD +12V, CD +24V; Transmisor:corriente continua+12V，CC +24V；Alimentado por batería: batería de 3.6V |
|
señal de salida |
Pulso de onda cuadrada(Tipo a batería no incluido): Nivel alto ≥5V, nivel bajo ≤1V; Corriente: 4～20mA |
|
coeficiente de pérdida de presión |
ajustarse aEstándar JB/T9249 Cd≤2.4 |
|
Señales a prueba de explosiones |
Intrínsecamente seguro: Tipo a prueba de explosiones ExdⅡia CT2-T5：ExdⅡCT2-T5 |
|
Nivel de protección |
Tipo ordinario IP65Tipo sumergibleIP68 |
|
condiciones ambientales |
temperatura-20℃～55℃, humedad relativa 5%～90%, presión atmosférica 86～106kPa |
|
Medios aplicables |
Gas, líquido, vapor |
|
Distancia de transmisión |
Tipo de salida de pulso de tres hilos：≤300m, dos hilosTipo de salida de corriente estándar (4～20mA) ≤1500m；Resistencia de carga≤750Ω； RS485/HART≤1200m. |
