Fusible Admax Grande Grado Automotriz Equivalente a Littelfuse 0299 Fusible de Inserción Automotriz Tipo Hoja 20-100A

Introducción del producto

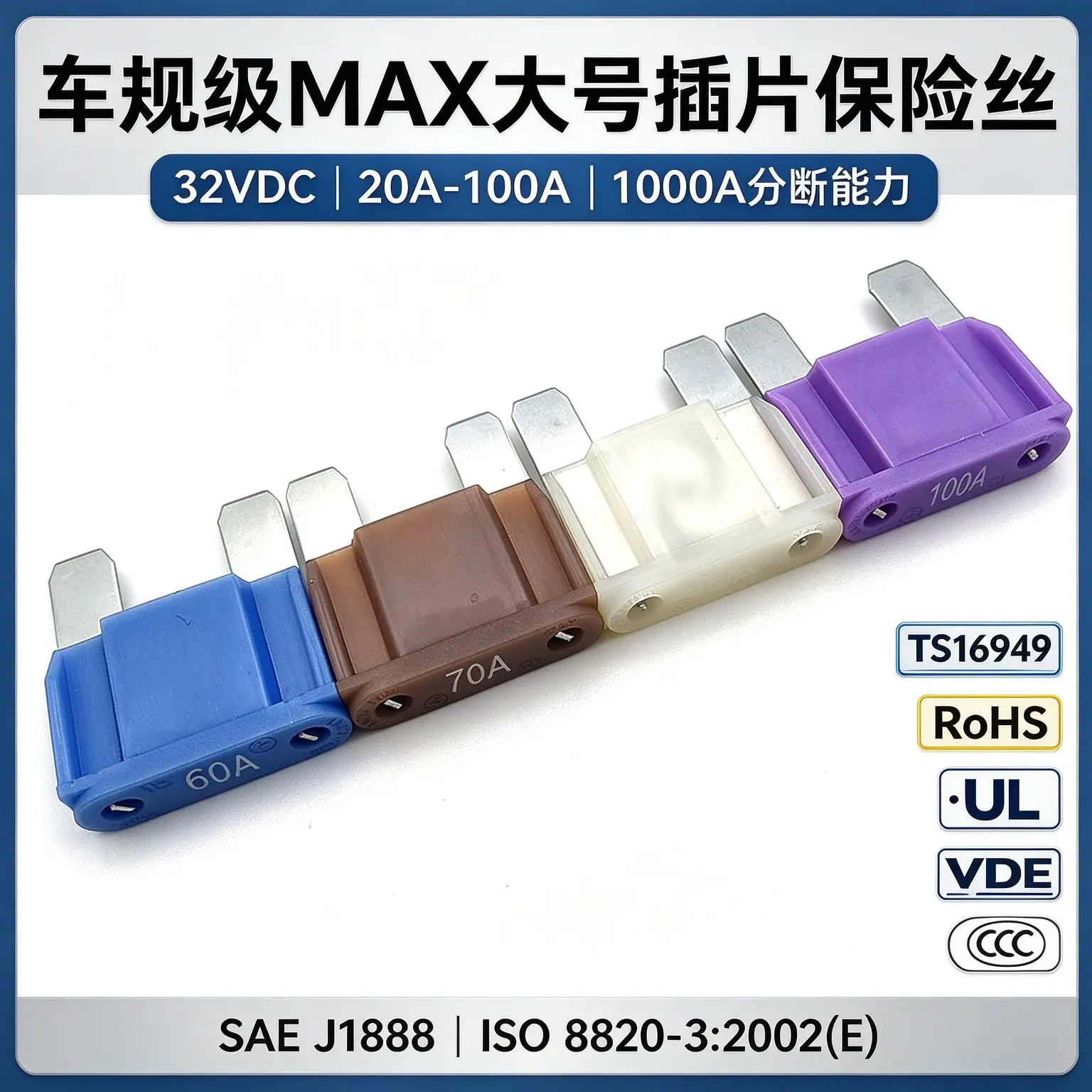

Este producto es un fusible de cuchilla grande MAX para uso automotriz, serie modelo ADMAX1. Puede reemplazar directamente los fusibles de cuchilla grande serie 299‑MAXI de Littelfuse. El voltaje nominal de CC es 32 VCC, la capacidad de interrupción es 1000 A, cubriendo corrientes de 20 A a 100 A. La carcasa está hecha de nailon y los terminales son de aleación de zinc. Cumple con las normas SAE J1888 e ISO 8820‑3:2002 (E) y ha pasado las certificaciones TS16949, RoHS, UL, VDE y CCC. Se utiliza para la protección contra sobrecarga y cortocircuito de circuitos de CC en automóviles, camiones, vehículos recreativos, barcos y maquinaria de construcción. Amplio rango de temperatura de funcionamiento: -40 ℃ a +125 ℃. Las diferentes clasificaciones de corriente corresponden a diferentes colores de carcasa para una rápida identificación en el sitio. Es una excelente opción para reemplazo de BOM y sustitución nacional.

Ventajas principales del producto

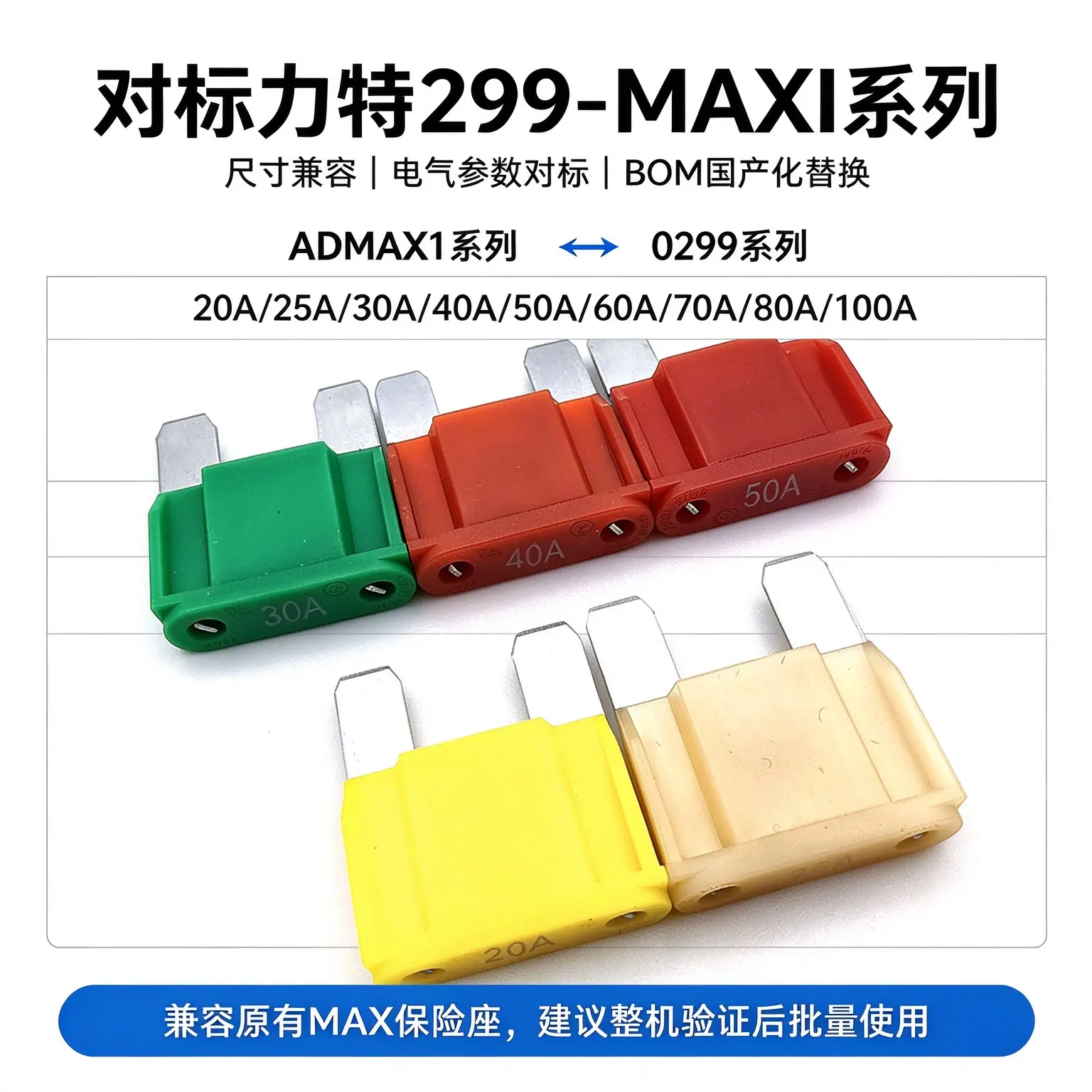

1. Directamente compatible con Lite MAXI (Serie 299)：Las dimensiones, los parámetros eléctricos y las curvas de tiempo-corriente de disparo se comparan con la serie Littelfuse 299-MAXI, son compatibles con los portafusibles originales, admiten reemplazo de localización BOM y reemplazo listo para usar para reparaciones de Littelfuse.
2. Rendimiento de desconexión de alta fiabilidad：Capacidad de interrupción de 32 VCC 1000 A, responde eficazmente a las sobrecargas por cortocircuito, protegiendo el equipo eléctrico del vehículo.
3. Amplio rango de temperatura, resistente al medio ambiente：Temperatura de funcionamiento -40℃~+125℃, adecuada para las duras condiciones de operación del vehículo a altas y bajas temperaturas en la cabina, con características de reducción de potencia por temperatura.
4. Especificaciones estandarizadas：Sigue estrictamente los estándares de la industria SAE J1888, ISO8820‑3, los estándares de tamaño, compatible directamente con el portafusibles grande MAX del mercado.
5. Material estable y duradero：Los bloques de terminales de aleación de zinc tienen una excelente conductividad eléctrica y la carcasa de nailon es resistente a los impactos y al envejecimiento; la resistencia en estado frío es baja para cada capacidad de corriente, lo que resulta en una pequeña caída de voltaje.

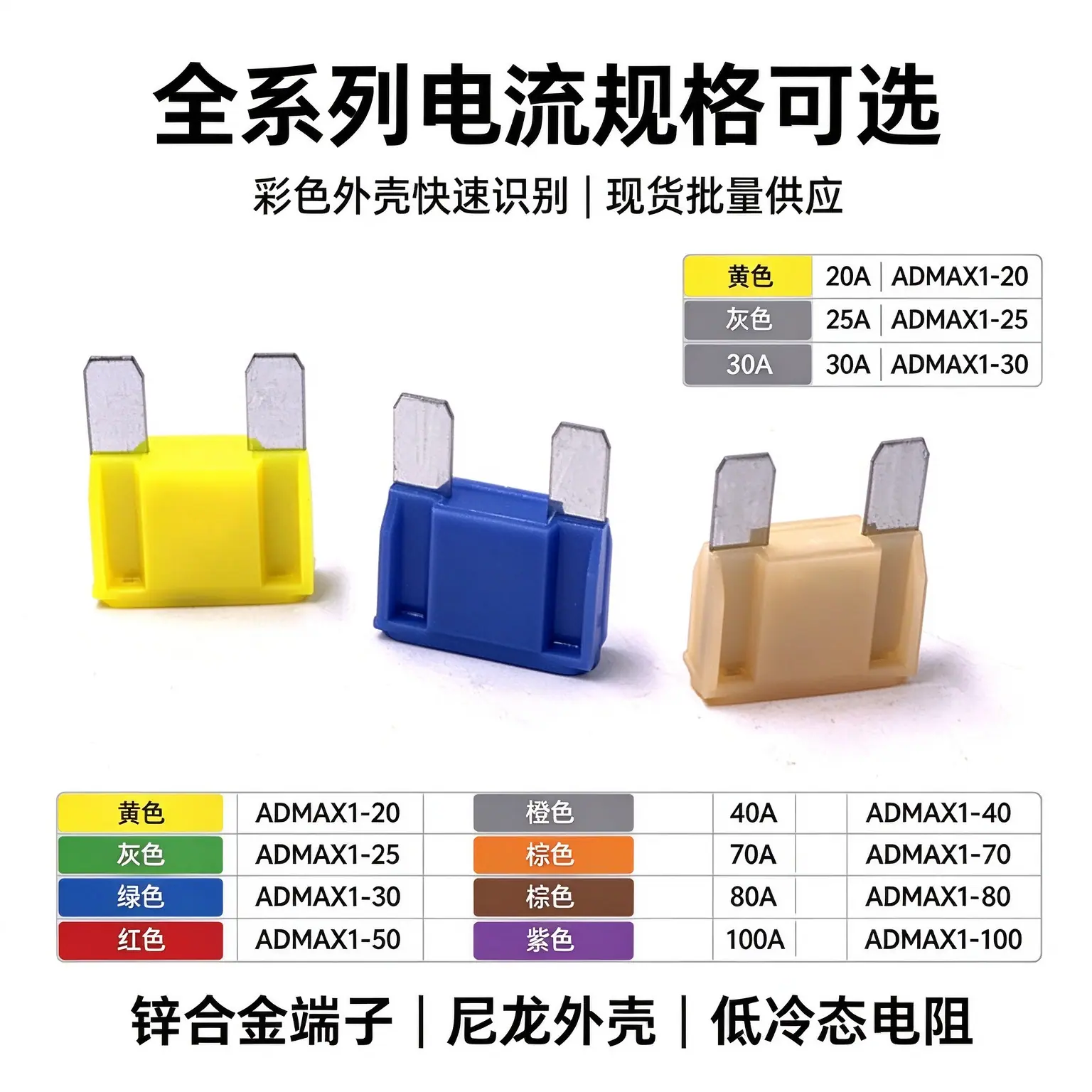

6. La carcasa de color distingue la corriente：Diferentes amperajes corresponden a colores de carcasa exclusivos, lo que permite una rápida identificación durante la inspección y el reemplazo, reduciendo los errores de selección.
7. Salida Completa de Parámetros Eléctricos：Proporciona I²t, resistencia al frío, caída de voltaje típica y características tiempo-corriente para la actuación del fusible, facilitando la simulación y selección del circuito por parte de los ingenieros.

Parámetros básicos del producto

Valor del Parámetro del Proyecto

Nombre del producto Fusible de cuchilla grande Car MAX

Los modelos de serie de nuestra empresa ADMAX1‑XX（20A‑100A）

Serie de Marca Alternativa de Referencia Serie 299‑MAXI de Littelfuse Fusible de Hoja Grande Littelfuse

Voltaje nominal 32 VCC (Corriente Continua)

Capacidad de ruptura 1000A @32VDC

Temperatura de trabajo -40℃ ~ +125℃

Material del Terminal Aleación de Zinc

Material de la carcasa Nylon

Estándares de Implementación SAE J1888, ISO 8820‑3:2002(E)

Certificaciones de Sistema y Seguridad TS16949, RoHS, UL, VDE, CCC

Tolerancia dimensional ±0.3mm

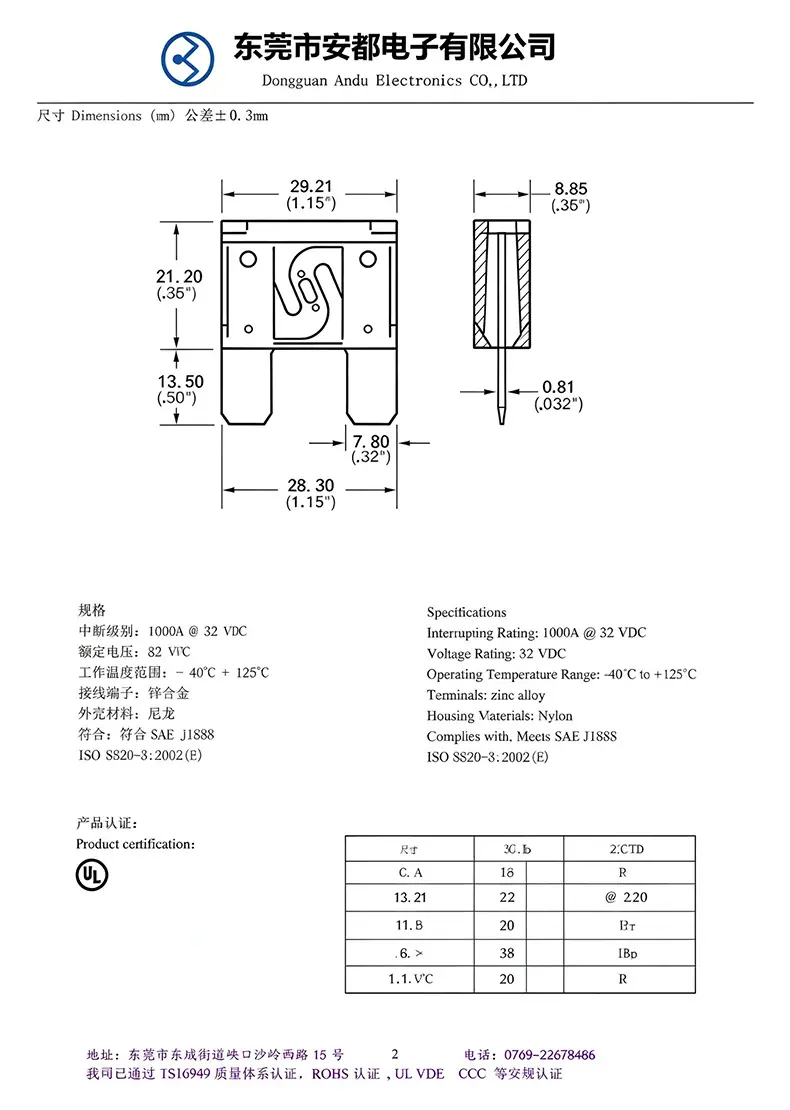

Dimensiones Mecánicas (Unidad: mm)

Descripción del tamaño Tamaño (mm) Pulgada

Longitud total 29.21 1.15"

Ancho total del pasador exterior 28.30 1.15"

Altura del cuerpo principal 21.20 0.85"

Profundidad de inserción del pin del enchufe 13.50 0.50"

Grosor del producto 8.85 0.35"

Ancho del enchufe 7.80 0.32"

Grosor del pin 0.81 0.032"

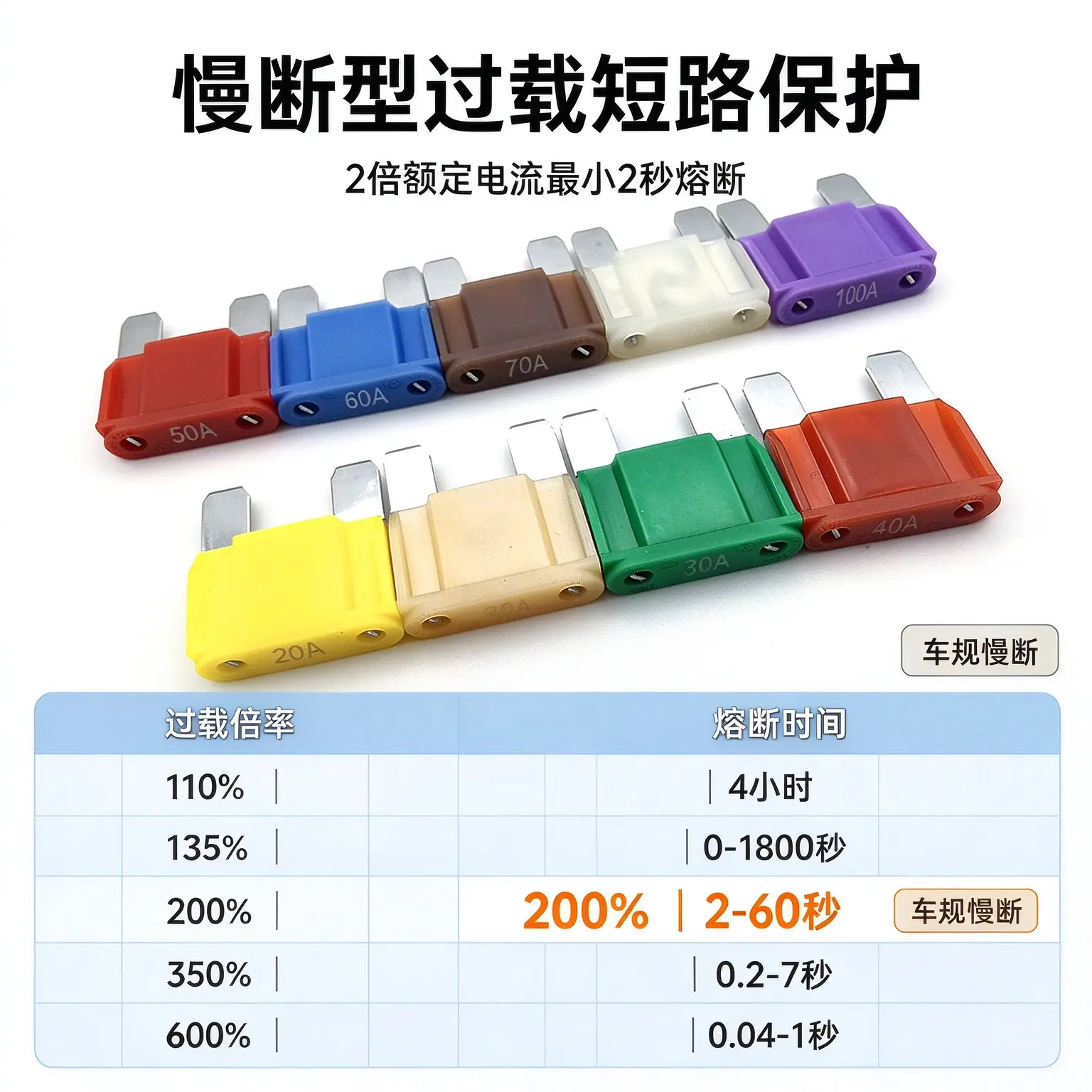

Características de disparo Tiempo-Corriente (Serie MAX)

% de Clasificación：Corriente real como porcentaje de la corriente nominal del fusible; Características de fusión comparadas con Littelfuse 299‑MAXI Lento-Rápido Características de retardo de tiempo Littelfuse | Multiplicador de Sobrecarga (Porcentaje de la Corriente Nominal) | Tiempo Mínimo de Fusión | Tiempo Máximo de Fusión

110%：4H

135%：0S~1800S

200%： 2S~60S

350%：0.2S~7S

600%：0.04S~1S

Tabla de Referencia Cruzada de Especificaciones Eléctricas de Todos los Modelos y Números de Parte Equivalentes de Littelfuse

Observaciones: El estándar original de la serie 299 de Littelfuse llega hasta 80A. 100A es una especificación extendida que se usa para ser compatible con escenarios de aplicación de 100A. Littelfuse | Nuestro Número de Parte | Corriente Nominal | Voltaje Nominal | Caída de Voltaje Típica | Resistencia en Frío | I²t (A²s) | Color de la Carcasa | Número de Parte Equivalente de Littelfuse (299‑MAXI)

|ADMAX1‑20|20A|32VDC|76mV|3.1mΩ|1100 | Amarillo | 0299020.ZXNV|

|ADMAX1‑25|25A|32VDC|75mV|2.39mΩ|2087 | Gris | 0299025.ZXNV|

|ADMAX1‑30|30A|32VDC|77mV|1.95mΩ|4070 | Verde | 0299030.ZXNV|

|ADMAX1‑40|40A|32VDC|75mV|1.71mΩ|6032 | Naranja | 0299040.ZXNVLittelfuse|

|ADMAX1‑50|50A|32VDC|75mV|1.42mΩ|8450 | Rojo | 0299050.ZXNV|

|ADMAX1‑60|60A|32VDC|73mV|1.10mΩ|11300 | Azul | 0299060.ZXNV|

|ADMAX1‑70|70A|32VDC|77mV|0.89mΩ|15300 | Marrón | 0299070.ZXNV|

|ADMAX1‑80|80A|32VDC|61mV|0.64mΩ|6900 | Blanco | 0299080.ZXNV|

|ADMAX1‑100|100A|32VDC|52mV|0.45mΩ|9600 | Morado | Rango de 100A de Compatibilidad Extendida|

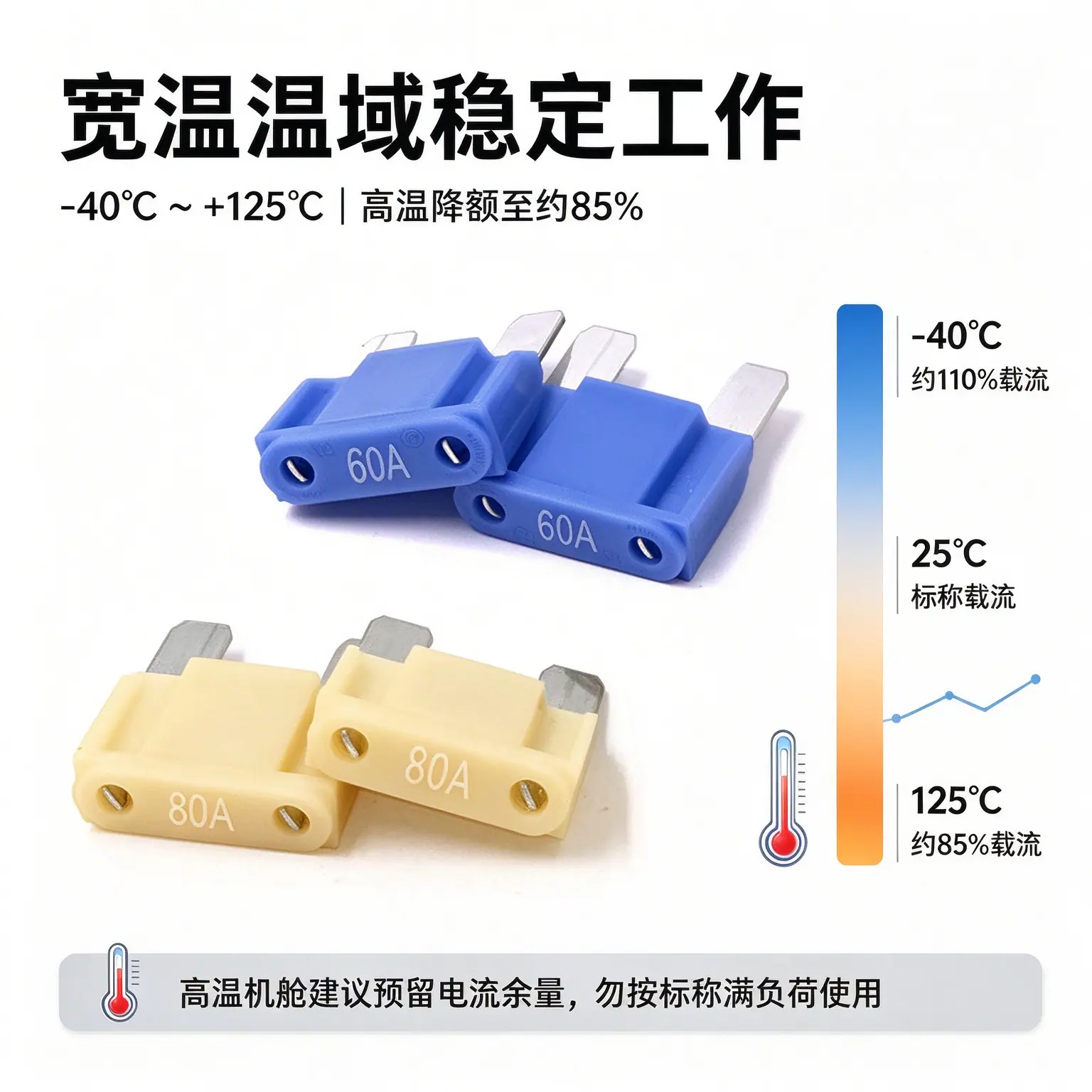

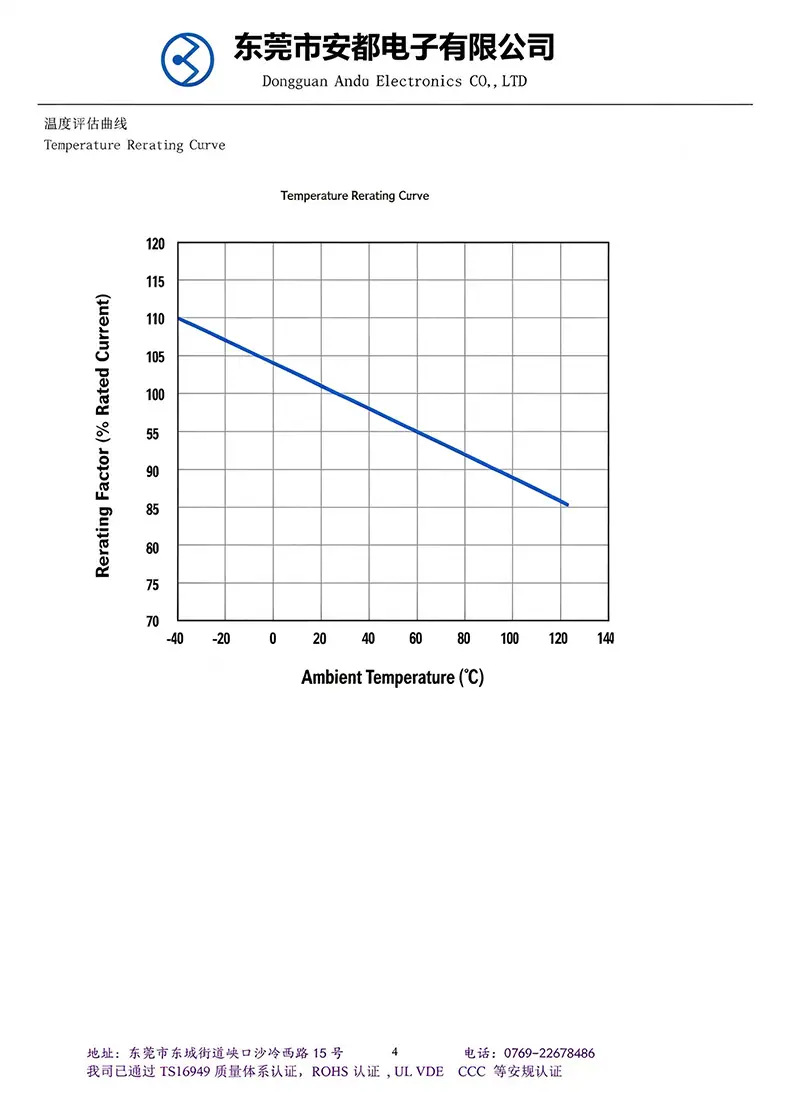

Explicación de la Reducción por Temperatura

La temperatura ambiente afecta la capacidad de transporte de corriente real del fusible:

• A una temperatura ambiente de -40℃, la capacidad de transporte de corriente admisible es aproximadamente el 110% del valor nominal;
• A medida que aumenta la temperatura ambiente, la capacidad de transporte de corriente continua admisible disminuye;
• A una temperatura ambiente de 125℃, la capacidad de transporte de corriente disminuye a aproximadamente el 85% del valor nominal;

Consejo de selección: Para usar en un entorno de cabina de alta temperatura, reserve un margen de corriente; no opere a la corriente nominal máxima.

Escenarios de aplicación

• Protección de circuito de potencia para automóviles de pasajeros, SUVs y vehículos modificados, reemplazo nacional para fusibles MAXI Littelfuse
• Circuitos de CC para Camiones, Autobuses y Maquinaria de Construcción
• Sistema de 12V/24V CC para RV, Autocaravana, Barco Yate
• Sistema de audio para coche, equipo de coche de alta potencia, caja de distribución de energía
• Almacenamiento de Energía, Protección contra Sobrecarga y Cortocircuito de Equipos de CC de Bajo Voltaje
• Mantenimiento y reemplazo de equipos, alternativa de optimización de costos de lista de materiales para la serie Littelfuse 299-MAXI

Consideraciones de selección

1. El voltaje nominal de este producto es de 32 VCC y solo es adecuado para sistemas de CC. No lo utilice en circuitos de CC que superen los 32 V.
2. Usando la curva de tiempo-corriente de referencia para el emparejamiento de protección, el tiempo mínimo de fusión a 2 veces la corriente nominal es de 2 segundos, lo que pertenece al tipo de fusible de acción lenta. Corresponde a las características de retardo de tiempo Slo‑Blo de Littelfuse.
3. El parámetro I²t se utiliza para igualar la capacidad de soportar corriente de sobretensión del dispositivo de fondo. El I²t del dispositivo de fondo debe ser mayor que el I²t del fusible.
4. Para condiciones de operación a alta temperatura, es obligatorio reducir la potencia y seleccionar el modelo consultando la curva de reducción de potencia por temperatura.
5. La instalación debe coincidir con el portafusibles grande estándar MAX, que es directamente compatible con el portafusibles original MAXI de Littelfuse, asegurando un buen contacto en los terminales.
6. El número de pieza de referencia es solo para referencia de selección de lista de materiales; el uso real requiere validación completa de la máquina.

Información de la fábrica

Fabricante: Dongguan Andu Electronics Co., Ltd. Dirección: No. 15, Xiakou Shaling West Road, Dongcheng Street, Ciudad de Dongguan Número de contacto: 0769‑22678486 Calificaciones: Sistema de Calidad Automotriz TS16949, RoHS, UL, VDE, Certificación CCC, Se puede proporcionar Carta de Aprobación de Especificación, admite pruebas de reemplazo para números de pieza de referencia.

Preguntas frecuentes

P: ¿Puede proporcionar la hoja de aprobación de especificaciones?A: Sí, podemos proporcionar una hoja de aprobación de especificaciones en PDF antes de realizar un pedido. La aprobación se completa con la firma confirmada y la devolución del cliente; realizar un pedido sin devolverla se considera aceptación de todos los términos de especificación.

P: ¿Puede reemplazar directamente el fusible Littelfuse 299-MAXI?A: Las dimensiones, los estándares y los parámetros eléctricos deben compararse con la serie Littelfuse 299-MAXI y son compatibles con el portafusibles original; se recomienda su uso en volumen después de probar toda la máquina en condiciones de funcionamiento.

P: ¿Se admite la compra mixta, cuál es la cantidad mínima de pedido?A: Admite la compra mixta de múltiples especificaciones actuales. Por favor, consulte al servicio de atención al cliente para conocer las cantidades mínimas de pedido específicas.

P: ¿Puedes hacer una versión personalizada?A: El color de la carcasa, el embalaje y las etiquetas se pueden personalizar. Por favor, contacte con ventas para más detalles.

P: ¿Pueden proporcionar muestras para pruebas comparativas?A: Soporte para solicitar pruebas de muestra. Por favor, consulte con el servicio de atención al cliente sobre las tarifas de las muestras y los costos de envío.

Bienvenido a solicitar la hoja de especificaciones completa en PDF. Damos la bienvenida a fábricas, comerciantes y proveedores de soluciones para una cooperación a largo plazo en proyectos de sustitución nacional.
