Carga electrónica DC programable Shenzhen Dingyang SDL1020X-E

110 días
$60.640 pedido mín (4 uds)
Proveedor 4.0

Variaciones

SDL1020X
SDL1020X-E
SDL1030X
Especificaciones del producto
Origen
Shenzhen Dingyang
Marca
Shenzhen Dingyang
Modelo
SDL1020X-E
Rango de medición
150V/30A/200W
Precisión de la medición
For more information, see parameters.
Uso del producto
Power Industry, battery industry, laboratory general testing, LED lighting industry, automotive electronics and other fields.
Presupuesto
SDL1020X-E, SDL1030X-E, SDL1020X, SDL1030X
Origen
Shenzhen Dingyang
Marca
Shenzhen Dingyang
Modelo
SDL1020X-E
Rango de medición
150V/30A/200W
Precisión de la medición
For more information, see parameters.
Uso del producto
Power Industry, battery industry, laboratory general testing, LED lighting industry, automotive electronics and other fields.
Presupuesto
SDL1020X-E, SDL1030X-E, SDL1020X, SDL1030X
Origen
Shenzhen Dingyang
Marca
Shenzhen Dingyang
Modelo
SDL1020X-E
Rango de medición
150V/30A/200W
Precisión de la medición
For more information, see parameters.
Uso del producto
Power Industry, battery industry, laboratory general testing, LED lighting industry, automotive electronics and other fields.
Presupuesto
SDL1020X-E, SDL1030X-E, SDL1020X, SDL1030X
Detalles del producto
El texto en las imágenes se puede traducir

乐买宜店铺详情开头

Shenzhen DingyangProgramable Serie SDL1000XCarga electrónica de CC

SDL1000X



Introducción del producto
Las cargas electrónicas programables de alto rendimiento de la serie SDL1000X están diseñadas para satisfacer necesidades de prueba de alta precisión. Soportando DC150 V/30 A, con una potencia total máxima de hasta 300 W/200 W, son adecuadas para diversos escenarios de prueba. Sus características principales incluyen tasas de subida/caída de corriente ajustables de hasta 0.001 A/μs~2.5 A/μs, asegurando pruebas precisas y rápidas. La serie ofrece cuatro modos estáticos/dinámicos (CC/CV/CP/CR), especialmente los modos continuo, de pulso y de alternancia bajo el modo dinámico CC, proporcionando un fuerte soporte para pruebas dinámicas.
La carga electrónica DC programable SDL1000X/SDL1000X-E está equipada con una pantalla TFT-LCD de 3.5 pulgadas, tiene una interfaz de interacción humano-máquina amigable y excelentes indicadores de rendimiento. Rango de entrada SDL1020X/SDL1020X-E DC 150V/30A 200W, rango de entrada SDL1030X/SDL1030X-E DC 150V/30A 300W, la resolución de prueba de la serie SDL1000X puede alcanzar 0.1mV/0.1mA, la resolución de prueba SDL1000X-E puede alcanzar 1mV/1mA, velocidad de aumento de corriente de prueba 0.001A/μs~2.5A/μs ajustable, e interfaces de comunicación RS232/LAN/USB integradas. El producto tiene alta estabilidad, una amplia gama de industrias de aplicación, puede satisfacer diversas necesidades de prueba y puede ser ampliamente utilizado en varios lugares de prueba exigentes, como la industria de fuentes de alimentación, la industria de baterías, pruebas generales de laboratorio, la industria de iluminación LED, la electrónica automotriz y otros campos.



Características y ventajas del producto SDL1020X-E



  • SDL1020X Canal Único: CC 150V/30A, Potencia Total Máxima 200W
  • Cuatro modos estáticos / dinámicos: CC/CV/CR/CP
  • Modo Dinámico CC: Modo Continuo, Modo Pulsado, Modo Volteo
  • Modo dinámico CC hasta 25 kHz, modo dinámico CP/CR hasta 12,5 kHz, modo dinámico CV hasta 0,5 Hz
  • Tasa de medición de voltaje y corriente de hasta 500 KHz
  • Tasa de subida/caída de corriente ajustable 0.001A/µs ~ 2.5A/µs
  • Resolución de lectura 0.1mV, 0.1mA
  • Función de prueba de cortocircuito, función de prueba de batería, función CR-LED
  • Función de Sentido de Compensación Remota
  • La función de lista admite hasta 100 pasos de edición, la función de programa admite 50 grupos de programación de programas
  • Control analógico externo, salida de monitoreo de voltaje y corriente
  • Protección contra sobretensión, sobrecorriente, sobrepotencia, sobrecalentamiento, polaridad inversa
  • Pantalla LCD TFT de 3.5 pulgadas, puede mostrar simultáneamente múltiples parámetros y estados
  • Función de gráfico de tendencia de forma de onda, almacenamiento de archivos simple y función de llamada
  • Interfaces de comunicación estándar RS232, USB, LAN integradas, módulo adaptador USB GPIB opcional
  • Soporta comandos ricos de control remoto SCPI
  • Proporciona el software de computadora host easySDL que admite el conjunto de comandos programables SCPI y el paquete de controladores LabView para satisfacer las necesidades de control remoto y comunicación.

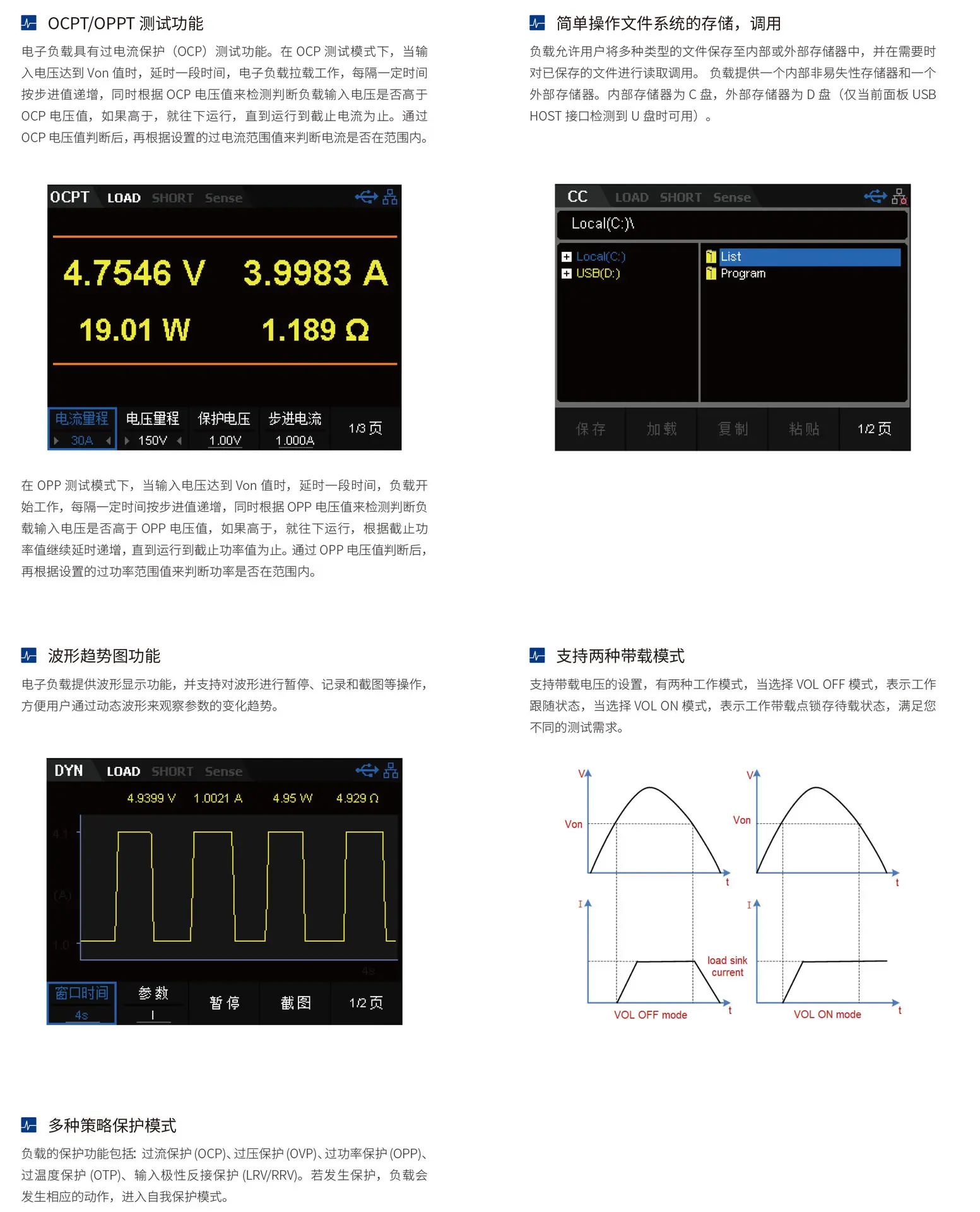

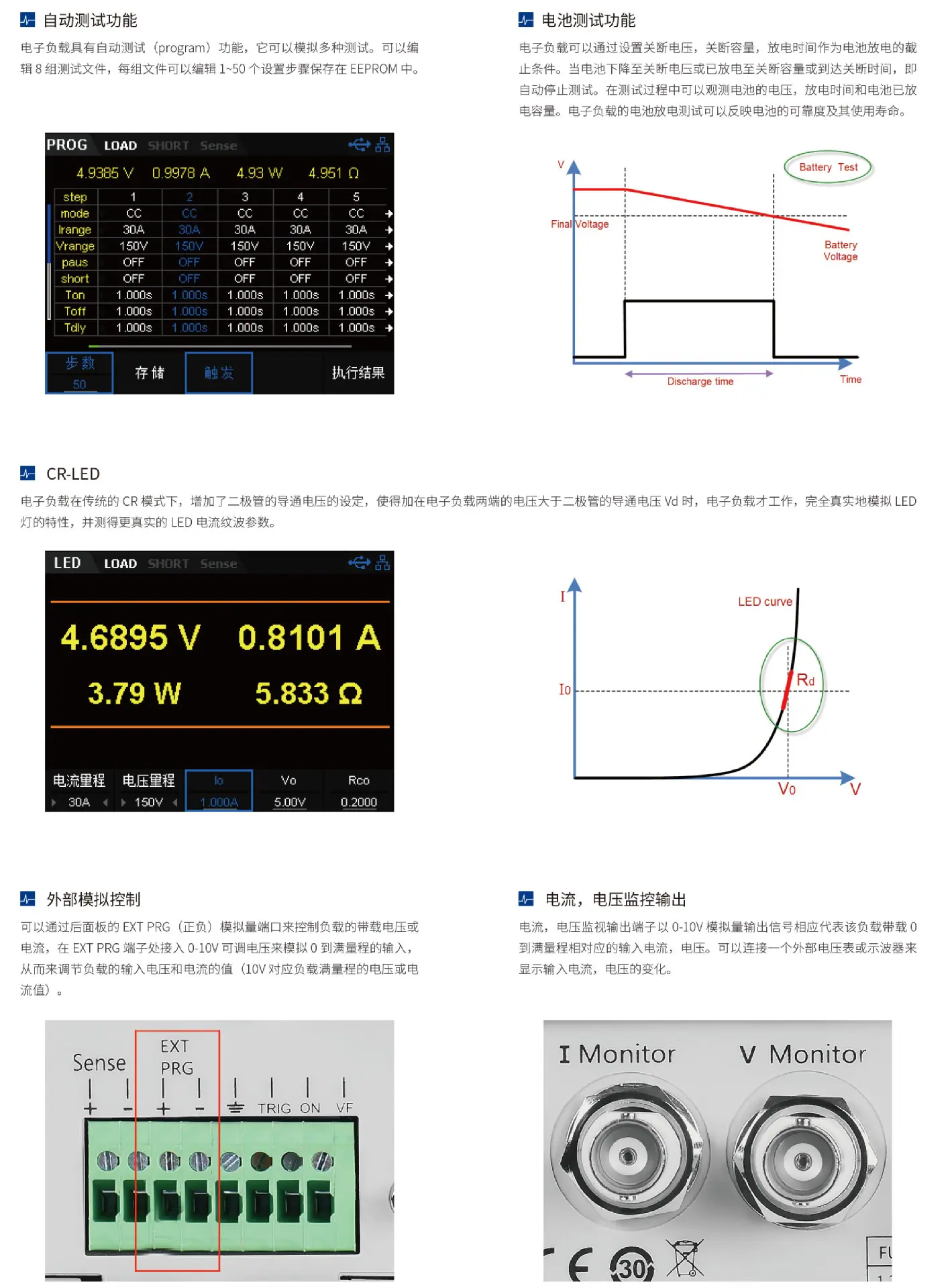

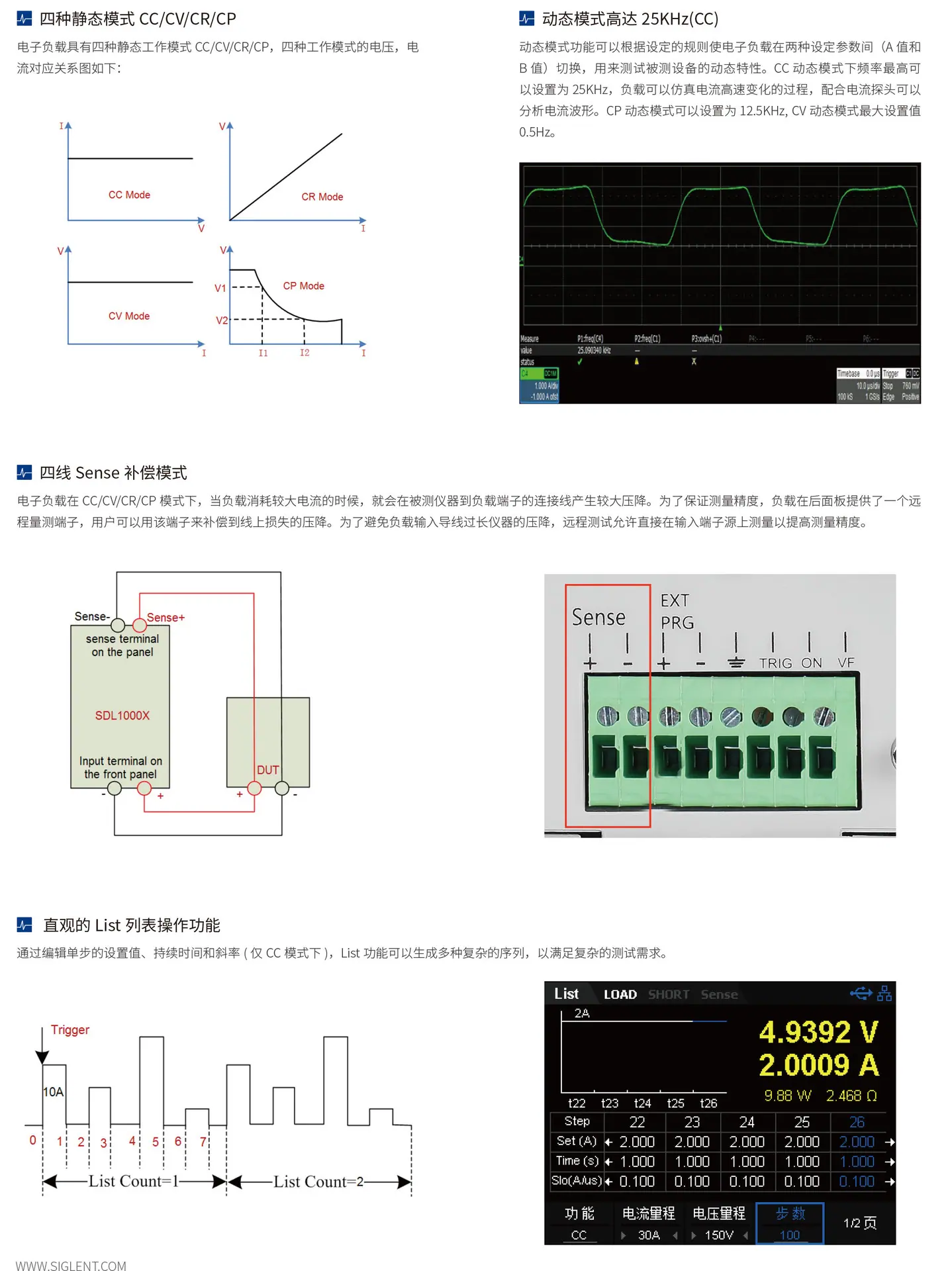

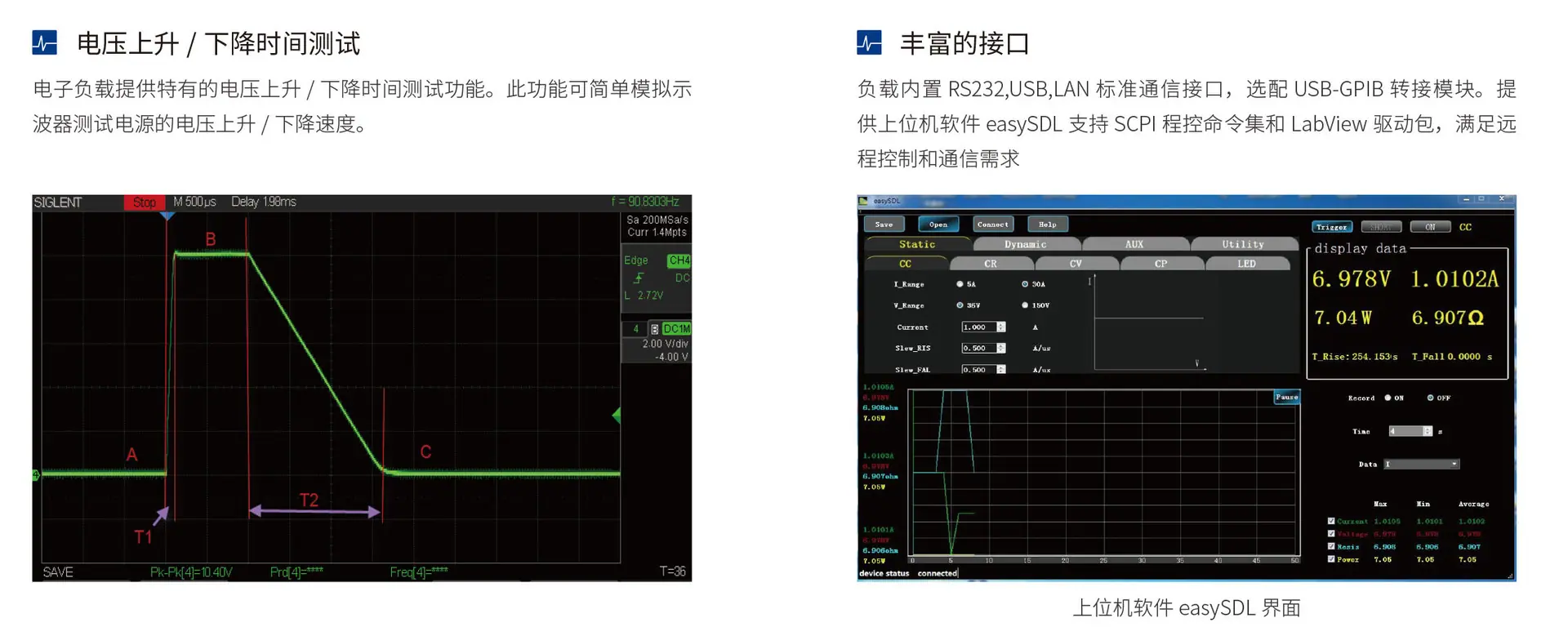

Características de Diseño del SDL1020X







Parámetros Técnicos SDL1020X



modelo

SDL1020X

SDL1020X-E

Clasificación
(0~40℃)

Voltaje de entrada

0 ~ 150 V

Corriente de entrada

0~5A

0~30 A

0~5A

0~30 A

potencia de entrada

200 W

Voltaje mínimo de funcionamiento

0.15V a 5A

0.9V a 30A

0.15V a 5A

0.9V a 30A

Modo de voltaje constante CV

Rango de medición

0~36V

0 ~ 150 V

0~36V

0 ~ 150 V

resolución

1 mV

1 mV

Exactitud

±(0.05%+0.025%FE) 50ppm/℃

±(0.05%+0.025%FE) 50ppm/℃

Modo de corriente constante CC

Rango de medición

0~5A

0~30 A

0~5A

0~30 A

resolución

1 mA

1 mA

Precisión *2

±(0.05%+0.05%FE) 100ppm/℃

±(0.1%+0.1%FE) 100ppm/℃

Modo de Resistencia Constante CR *1

Rango de medición

0.03Ω~10KΩ

resolución

16 bits

Exactitud

0.01%+0.0008S [1]

Rango de medición

200 W

Modo de Potencia Constante CP *3

Rango de medición

200 W

resolución

10 mW

Exactitud

0.1%+0.1%F



Modo dinámico

Modo CC

T1&T2

20 µs ~ 999 s / Res: 1 µs

20 µs ~ 999 s / Res: 1 µs

Exactitud

20us~200ms/Acc: 5us，
200 ms~999s/Acc: 5ms

20us~200ms/Acc: 5us，
200 ms~999s/Acc: 5ms

Pendiente de Ascenso/Descenso

*4 0.001~0.5A/us

0.001~2.5A/µs

0.001~0.5A/µs

0.001~2.5A/µs

tiempo de subida mínimo

≈ 10 µs

≈ 12 µS

≈ 10 µs

≈ 12 µS

Rango de medición

Valor de lectura de voltaje

Rango de medición

0~36V

0 ~ 150 V

0~36V

0 ~ 150 V

resolución

0,1 mV

1 mV

1 mV

Exactitud

±(0.025%+0.025%FE) 20ppm/℃

±(0.05%+0.02%FS) 20ppm/℃

Valor de lectura actual

Rango de medición

0~5A

0~30 A

0~5A

0~30 A

resolución

0,1 mA

1 mA

Exactitud

±(0.05%+0.05%FE) 50ppm/℃

±(0.05%+0.05%FE) 50ppm/℃

Valor de lectura de potencia

Rango de medición

200 W

resolución

10 mW

Exactitud

±(0,1 % + 0,1 % FS)

Valor de lectura de resistencia

Rango de medición

0.03Ω~10KΩ

resolución

16 bits

rango protegido

Protección contra sobrepotencia

≈ 210W

Protección contra sobrecorriente

≈5.1A

≈31A

≈5.1A

≈31A

Protección contra sobretensiones

≈ 41V

≈ 155V

≈ 41V

≈ 155V

Protección contra sobretemperatura

≈ 85℃

Medición de Batería 电池测试

Entrada de Batería: 0.5~150V; Medición Máxima: Capacidad=999AH; Resolución = 0.1mA; Rango de Tiempo =1S~24H

Impedancia del terminal de entrada

>200KΩ

tamaño

Ancho256 * Alto115 * Profundidad410 (mm)

peso

5.8Kg

Clasificación
(0~40℃)

Voltaje de entrada

0 ~ 150 V

Corriente de entrada

0~5A

0~30 A

0~5A

0~30 A

potencia de entrada

300 W

Voltaje mínimo de funcionamiento

0.15V a 5A

0.9V a 30A

0.15V a 5A

0.9V a 30A

Modo de voltaje constante CV

Rango de medición

0~36V

0 ~ 150 V

0~36V

0 ~ 150 V

resolución

1 mV

1 mV

Exactitud

±(0.05%+0.025%FE) 50ppm/℃

±(0.05%+0.025%FE) 50ppm/℃

Modo de corriente constante CC

Rango de medición

0~5A

0~30 A

0~5A

0~30 A

resolución

1 mA

1 mA

Precisión *2

±(0.05%+0.05%FE) 100ppm/℃

±(0.1%+0.1%FE) 100ppm/℃

Modo de Resistencia Constante CR *1

Rango de medición

0.03Ω~10KΩ

resolución

16 bits

Exactitud

0.01%+0.0008S [1]

Modo de Potencia Constante CP *3

Rango de medición

300 W

resolución

10 mW

Exactitud

0,1% + 0,1% FS

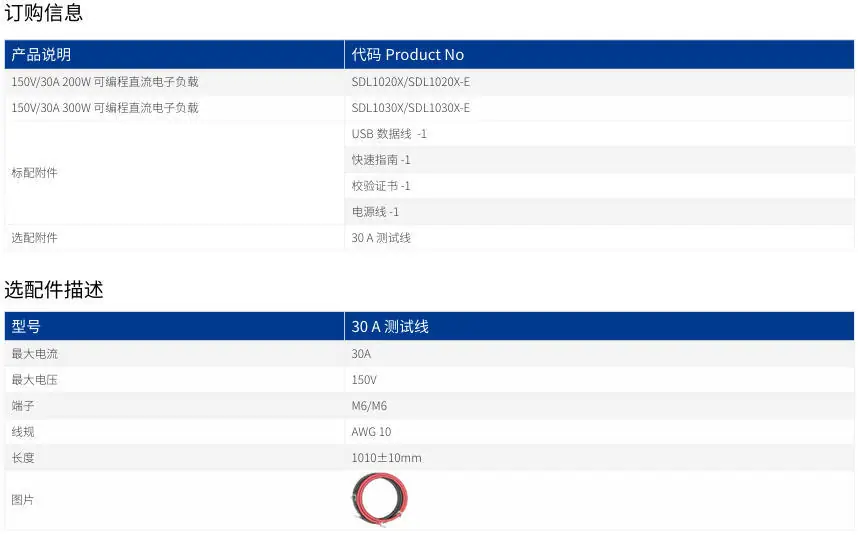

  Información de Pedido SDL1020X
