Pararrayos para Cable Subterráneo de Alto Voltaje para Minas de Carbón, Pararrayos de Comunicación con Diseño Antiexplosivo, Pararrayos de Suministro de Energía

Descripción general
Un pararrayos (en adelante, pararrayos de comunicación) es un dispositivo de protección contra rayos diseñado y desarrollado para evitar que los rayos entren a través de las líneas de comunicación, dañando así el equipo eléctrico conectado a ellas en tierra y causando accidentes de seguridad.
Características
El pararrayos está diseñado internamente con una barrera híbrida de protección contra rayos y sobretensiones de varios niveles.
El diseño del circuito del protector contra sobretensiones seleccionó varios dispositivos pasivos como bobinas de impedancia, varistores, TVS y fusibles.
Los protectores contra sobretensiones de comunicación tienen las características de baja pérdida de inserción, baja capacitancia de acoplamiento línea a línea, buena compatibilidad y conveniente instalación y uso.
El protector contra sobretensiones cumple con el estándar de la industria de las comunicaciones de la República Popular China:
GA/173-2002 Dispositivo de protección contra rayos para sistema de información de computadora
YD/T 5098-2001 Requisitos para la especificación de diseño de proyectos de protección contra sobretensiones por rayo para oficinas (estaciones) de comunicación.
Principales usos y ámbito de aplicación
Uso principal: Protección contra rayos para líneas de comunicación de par trenzado. Ámbito de aplicación: Sala de equipos de tierra y cabeza de pozo.
condiciones de trabajo
a) Temperatura de trabajo: -5℃～40℃;
b) Humedad relativa: ≤90%;
c) Presión atmosférica: 70 kPa～110 kPa;
d) Entorno mecánico: Sin vibraciones ni impactos.
Características estructurales y principios de funcionamiento

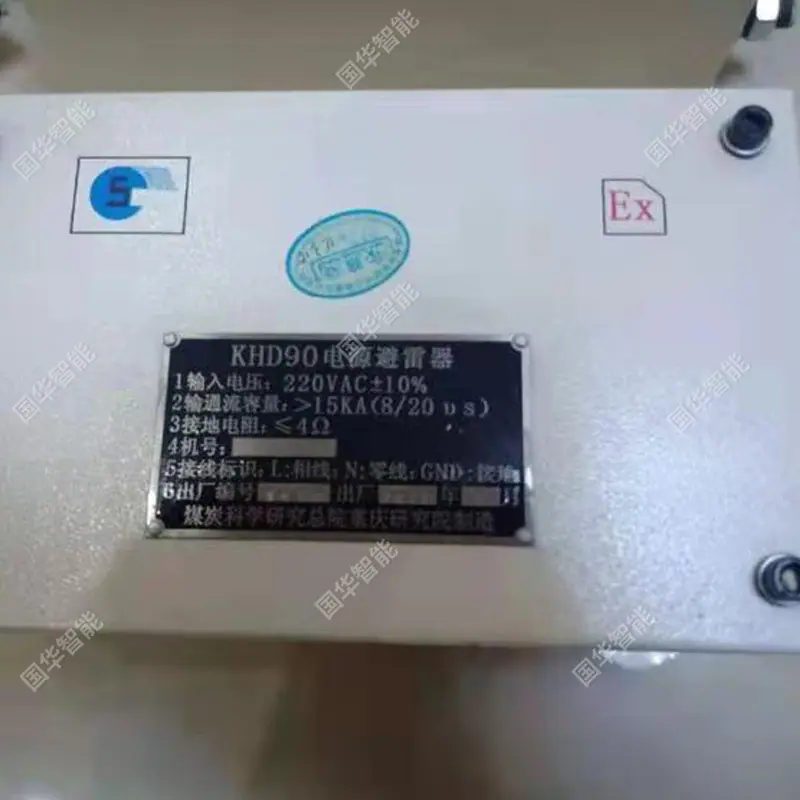

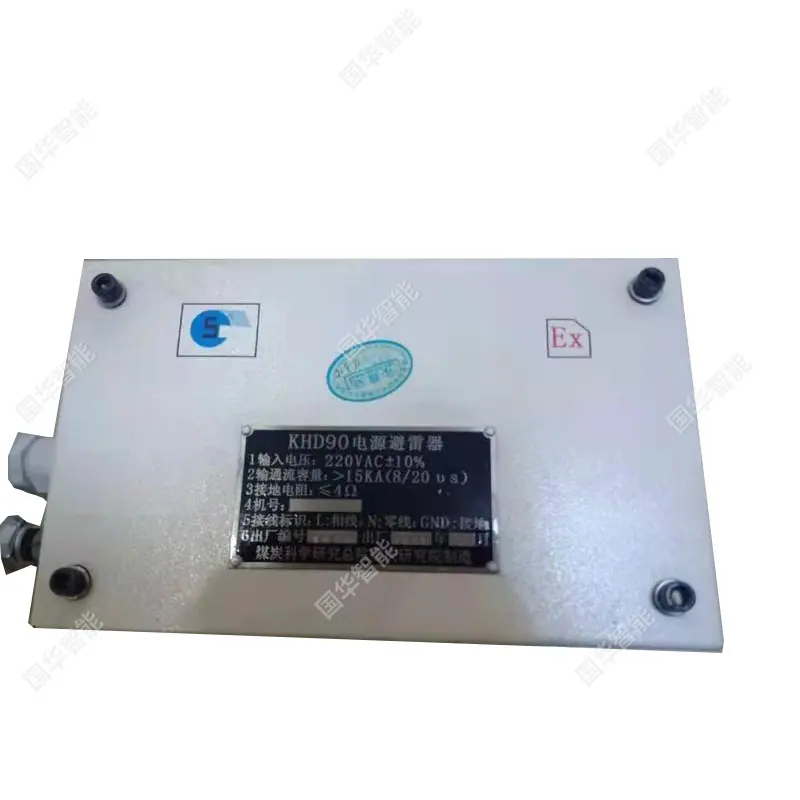

Características estructurales: El protector contra sobretensiones de comunicación tiene una estructura de caja rectangular.
Material: 023s.
color: gris.
principio de funcionamiento
El descargador adopta el principio de descarga de semiconductores. Está compuesto por una bobina de impedancia, un TVS, un fusible y un varistor.
Dispositivo de protección. Al trabajar, si el voltaje de entrada a lo largo de la línea de comunicación excede el voltaje de avalancha (incluyendo rayos), el fusible se quemará.
Al mismo tiempo, el varistor en el dispositivo de protección actúa como una resistencia variable. Cuando el voltaje a través del elemento aumenta, el voltaje a través del diodo interno alcanza gradualmente
Cuando se alcanza el valor de colapso, la resistencia del varistor disminuirá rápidamente, limitando así la sobretensión transitoria a un valor específico. Los diodos TVS son de tipo de caña
Tipo de elemento de protección contra sobretensiones.
Características técnicas
Límite de voltaje: ≤350V ;
Capacidad de Corriente de Sobretensión: 10KA (8/20μS)
Resistencia de puesta a tierra: ≤2Ω
Pérdida de inserción: ≤0. 5dB
Inductancia: 78 uH/canal (6 canales).
Dimensiones externas: 160×135×60mm3;
Peso de la máquina: 6 kg;
Conecta, usa
alambrado
A+, A- conectar a la línea de comunicación 1 B+, B- conectar a la línea de comunicación 2 GND1 - tierra 1 GND2 - tierra 2
Diagrama de Cableado del Protector contra Sobretensiones de Comunicación
Requisitos de cableado
El cable de tierra exterior es de alambre de núcleo de cobre: diámetro ≥2.5 mm2; longitud <10 m;
Los cables de comunicación expuestos deben ser cables blindados, y la capa de blindaje debe estar conectada a tierra de manera confiable antes de entrar al pozo o a la sala de equipos;
Las líneas de comunicación de tierra deben tenderse en conductos metálicos y enterrarse bajo tierra, a una profundidad ≥ 0.7 m.
