Fusible de Nylon Ignífugo Adatc 32V25Aulaecq200 para Maquinaria de Ingeniería

Subtítulo 1: ADATC-001~040 ATO Fusible para Coche Mediano Pines de Aleación de Zinc Fusibles de Enlace 32V Equivalente a la Serie 0287 de Fusibles Littelfuse

Descripción Corta del Producto

Andu ElectronicsFusible de cuchilla para automóvil mediano ATO Serie ADATC，voltaje nominal32VDC, capacidad de interrupción1000A@32VDC，cobertura actual1A-40A。Dimensiones externas del producto, estructura de instalación, características de tiempo-corriente ySerie Littelfuse 287-ATOFComparación de especificaciones idénticas, se puede usar como selección de reemplazo para el mismo tipo de fusible automotriz. Los pines están hechos de aleación de zinc, la carcasa está hecha de nailon ignífugo y la amperaje se distingue por el código de color, cumpliendo conSAE J2077、ISO 8820-3、UL248，Temperatura de trabajo-40℃~+125℃。A través de la fábricaTS16949、RoHS、ULCertificación, adecuada para la protección de circuitos de CC de automóviles de pasajeros, vehículos comerciales, furgonetas, autocaravanas y barcos, admite muestras, pedidos al por mayor y juegos mixtos.

Introducción del producto

La serie ADATC es estándarFusible de cuchilla automotriz ATO Mediano, adecuado para la protección contra sobrecarga y cortocircuito de los sistemas de distribución DC de vehículos. El producto utiliza el espaciado de pines de montaje y la estructura de carcasa estándar ATO, y se puede usar con los portafusibles y cajas de fusibles ATO convencionales de la industria.

Esta serie se compara conSerie Littelfuse 287-ATOF,en:

• ADATC-001Punto de referenciaLittelfuse 0287001.U
• ADATC-002Punto de referenciaLittelfuse 0287002.U
• ADATC-003Punto de referenciaLittelfuse 0287003.U
• ADATC-004Punto de referenciaLittelfuse 0287004.U
• ADATC-005Punto de referenciaLittelfuse 0287005.U
• ADATC-07.5Punto de referenciaLittelfuse 028707.5.U
• ADATC-010Punto de referenciaLittelfuse 0287010.U
• ADATC-015Punto de referenciaLittelfuse 0287015.U
• ADATC-020Punto de referenciaLittelfuse 0287020.U
• ADATC-025Punto de referenciaLittelfuse 0287025.U
• ADATC-030Punto de referenciaLittelfuse 0287030.U
• ADATC-035Punto de referenciaLittelfuse 0287035.U
• ADATC-040Punto de referenciaLittelfuse 0287040.U

El voltaje nominal del producto es32VDC，se puede usar para comúnSistema DC para Vehículos 12V/24V。 Puede fundirse rápidamente bajo una gran corriente de cortocircuito, protegiendo mazos de cables, cajas de fusibles, controladores y equipos eléctricos del vehículo; tiene una cierta capacidad de tolerancia bajo sobrecarga leve, adecuada para escenarios de aplicación de fusible de acción lenta automotriz.

2. Ventajas Principales de los Productos

1. Compare con la serie 287-ATOF de Littelfuse para facilitar el reemplazo y la selección.

Serie ADATC ySerie Littelfuse 287-ATOFExiste una correspondencia en las dimensiones de instalación, el voltaje nominal, las especificaciones de corriente y la codificación por colores, lo que permite al comprador seleccionar repuestos según los números de pieza correspondientes, reduciendo así los costos de revalidación.

2. Cubre todas las especificaciones, corrientes automotrices comunes de 1A a 40A

La serie incluye:

1A、2A、3A、4A、5A、7.5A、10A、15A、20A、25A、30A、35A、40A

Puede cubrir múltiples necesidades de protección de circuitos de CC para automóviles de pasajeros, vehículos comerciales, camiones, vehículos modificados, autocaravanas, barcos, etc.

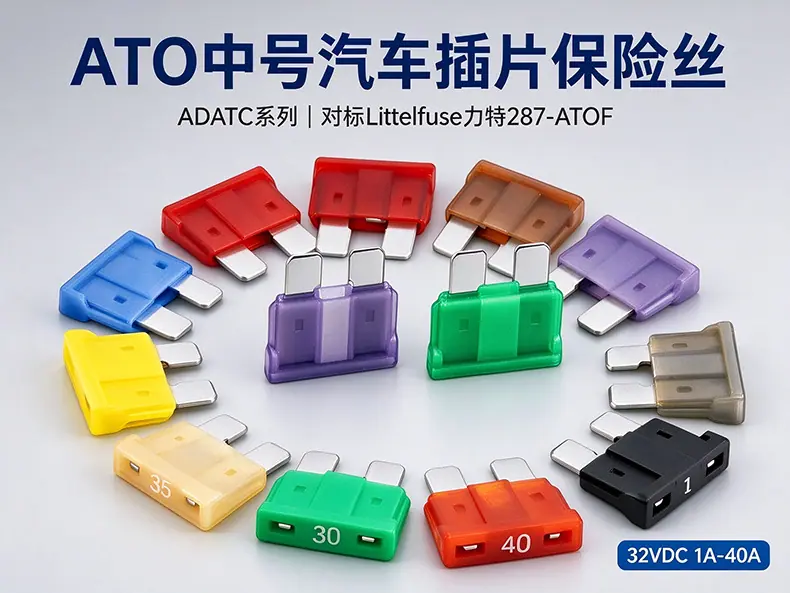

3. Carcasa codificada por colores para una identificación de amperaje más intuitiva

Diferentes corrientes nominales corresponden a carcasas de diferentes colores, lo que facilita la clasificación en el almacén, la sustitución para mantenimiento y la identificación en el sitio:

Corriente nominal Color de la carcasa

1A Negro

2A Gris

3A Morado

4A Rosa

5A Marrón amarillento

7.5A Marrón

10A Rojo

15A Azul

20A Amarillo

25A Color Natural / Transparente

30A Verde

Verde Claro 35A

40A Naranja

4. Pines de aleación de zinc, contacto estable

El pin del enchufe usaMaterial de aleación de zinc, Rendimiento conductor estable, baja resistencia de contacto, capaz de cumplir con los requisitos para inserción/extracción frecuente y entornos de vibración en fusibles automotrices.

5. Carcasa de nailon ignífugo, adecuada para un amplio rango de temperatura

La carcasa está hecha deMaterial de nailon, tiene buena resistencia al calor, retardancia a la llama y resistencia mecánica. El rango de temperatura de trabajo es-40℃~+125℃, puede adaptarse a un entorno de temperatura más amplio dentro de la cabina del vehículo.

6. Características de fusibles de grado automotriz, protección más razonable

El producto tiene características de fusible de acción lenta automotriz:

• Cuando está ligeramente sobrecargado, puede soportarlo durante un cierto período;
• Puede fundirse rápidamente durante un cortocircuito de alta corriente;
• Adecuado para proteger circuitos como faros, ventiladores, motores, controladores y módulos de distribución.

7. Autenticación multifactor, adecuada para proyectos nacionales y de exportación

Fábrica aprobadaSistema de Gestión de Calidad Automotriz TS16949，El producto cumple con:

• SAE J2077
• ISO 8820-3
• UL248

y poseerRoHS、ULCertificaciones relevantes, se pueden utilizar para soporte automotriz nacional, mantenimiento postventa y proyectos de fusibles automotrices de exportación.

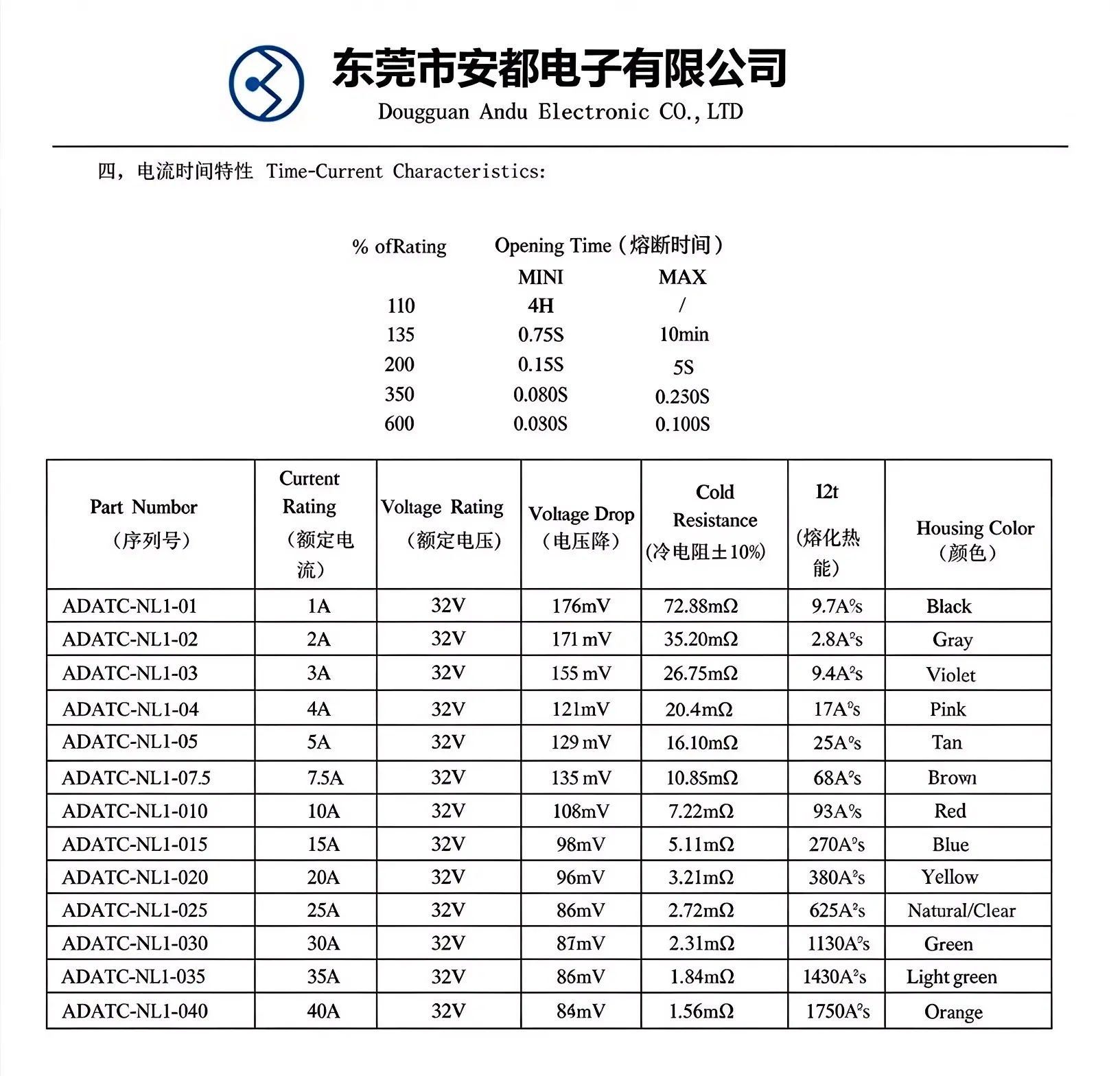

III. Tabla de Referencia Cruzada de Números de Parte para Benchmarking de la Serie ADATC

Número de Pieza de Fábrica Corriente Nominal Voltaje Nominal Color de la Carcasa Número de Pieza Littelfuse Equivalente Resistencia al Frío (±10%) Caída de Voltaje Típica Valor I²t (A²s)

ADATC-001 1A 32VCC Negro 0287001.U 70.88mΩ 176mV 9.7

ADATC-002 2A 32VDC Gris 0287002.U 41.60mΩ 171mV 2.8

ADATC-003 3A 32VDC Morado 0287003.U 33.75mΩ 153mV 9.4

ADATC-004 4A 32VDC Rosa 0287004.U 23.48mΩ 121mV 17

ADATC-005 5A 32VDC Marrón amarillento 0287005.U 17.55mΩ 129mV 25

ADATC-07.5 7.5A 32VDC Marrón 028707.5.U 10.85mΩ 135mV 68

ADATC-010 10A 32VDC Rojo 0287010.U 7.42mΩ 108mV 93

ADATC-015 15A 32VDC Azul 0287015.U 4.58mΩ 98mV 270

ADATC-020 20A 32VDC Amarillo 0287020.U 3.21mΩ 96mV 380

ADATC-025 25A 32VDC Color Natural Transparente 0287025.U 2.36mΩ 86mV 625

ADATC-030 30A 32VDC Verde 0287030.U 2.23mΩ 87mV 1130

ADATC-035 35A 32VDC Verde Claro 0287035.U 1.79mΩ 85mV 1430

ADATC-040 40A 32VDC Naranja 0287040.U 1.55mΩ 84mV 1750

Nota: Lo anterior es la relación de comparación estructural, de especificaciones y de parámetros. Los reemplazos específicos están sujetos a verificación en la aplicación real del cliente.

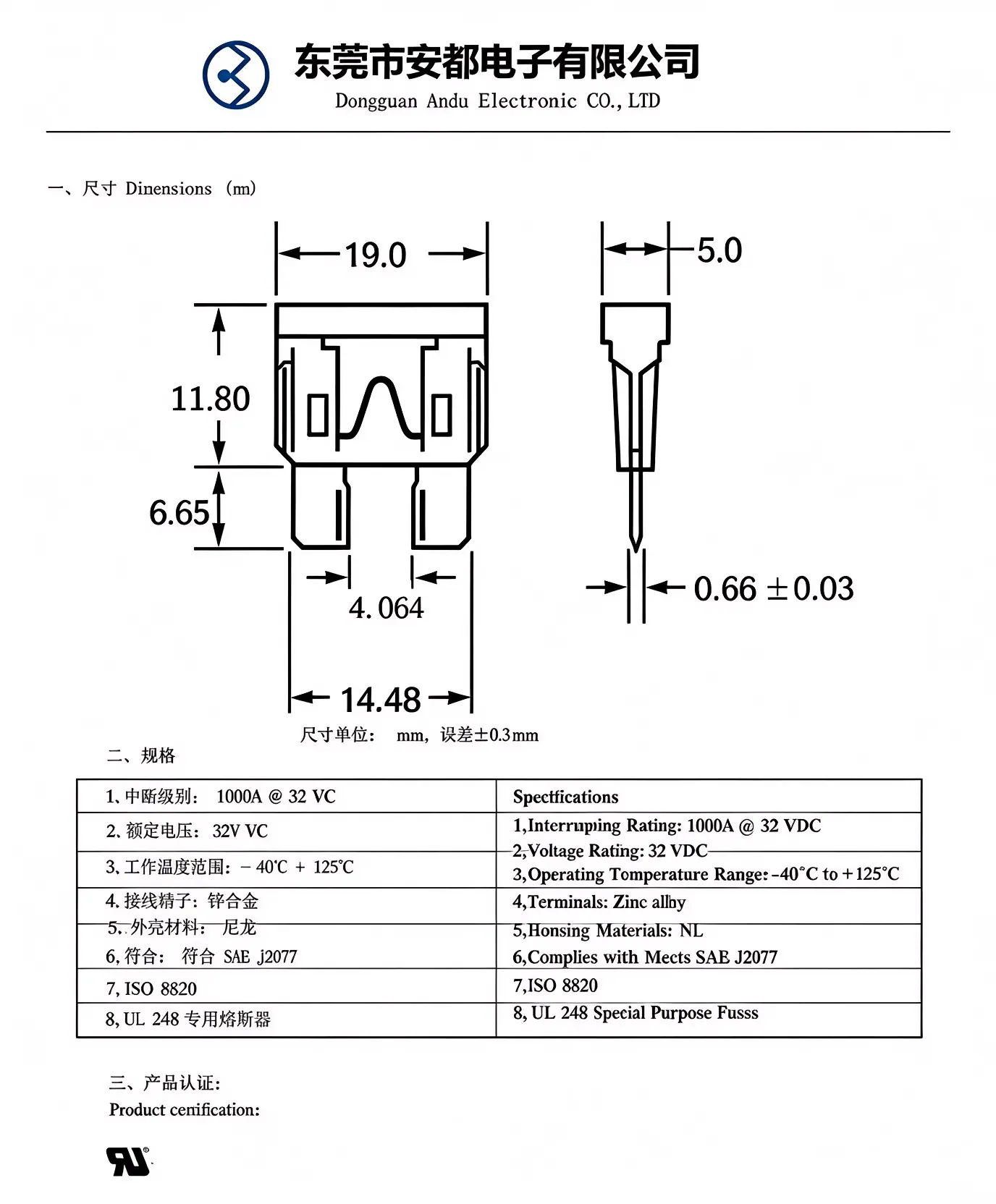

IV. Dimensiones Mecánicas

Tamaño del Proyecto (mm)

Ancho total de la carcasa 19.05

Ancho exterior total del pin 14.48

Distancia entre centros de dos pines 4.064

Altura de la carcasa superior 11.80

Altura expuesta del pin del enchufe 6.65

Grosor de la carcasa 5.08

Grosor del pin del enchufe 0.66

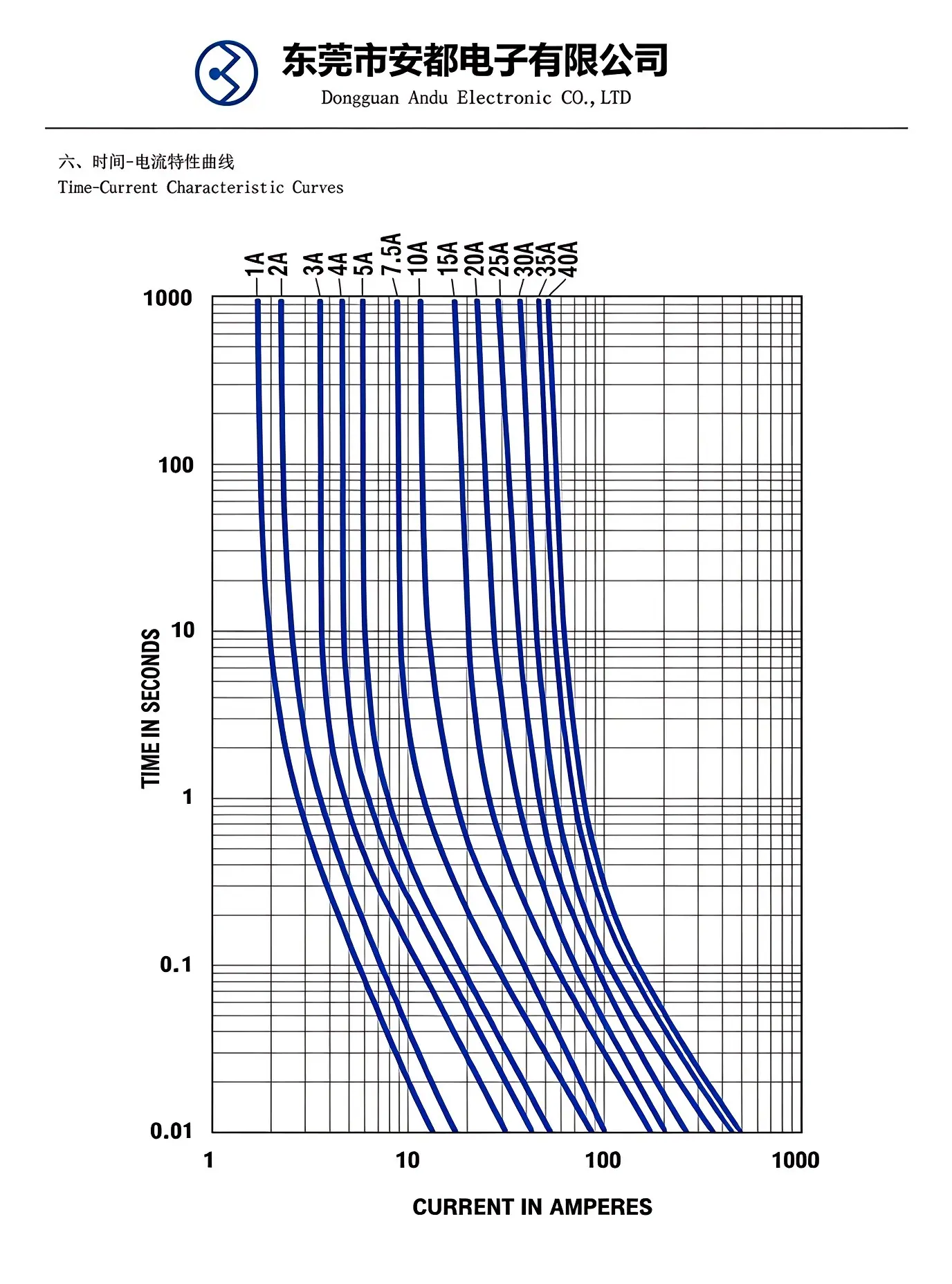

Cinco, Tiempo de Fusión - Características Actuales

Porcentaje de Corriente Nominal Tiempo Mínimo de Fusión Tiempo Máximo de Fusión

110% en 4 Horas -

135% En 0.75 segundos 10 minutos

200% en 0.15 segundos 5 segundos

350% En 0.080 segundos 0.250 segundos

600% En 0.030 segundos 0.100 segundos

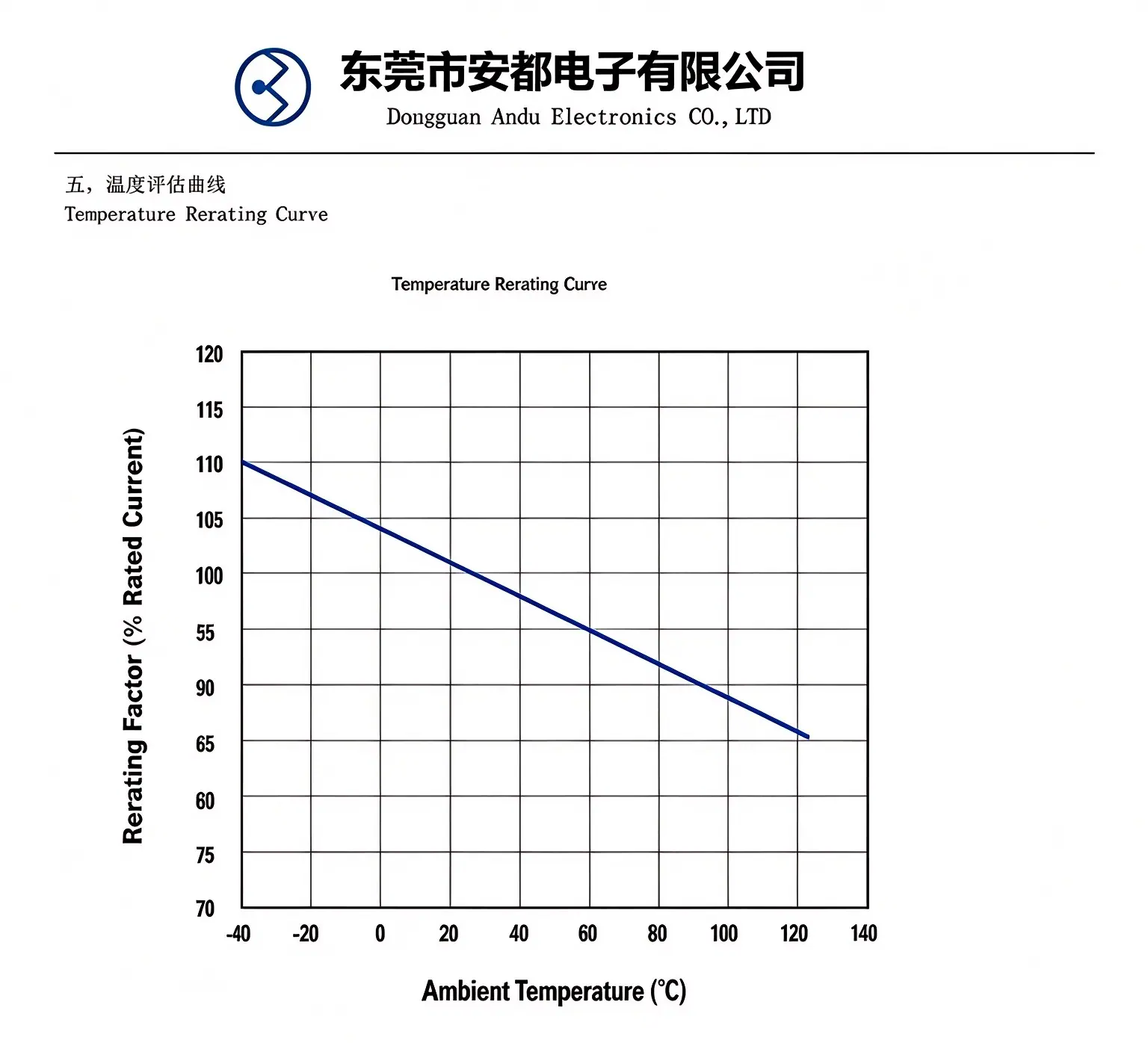

Seis, Recordatorio de Reducción de Potencia por Temperatura

Cuando la temperatura ambiente aumenta, la capacidad de corriente continua del fusible disminuirá en consecuencia. Al utilizarlo en un entorno de alta temperatura, se debe realizar una selección con reducción de potencia basada en las condiciones de operación reales para evitar una apertura anormal debido al aumento de la temperatura ambiente.

Para compartimentos del motor, áreas cercanas a fuentes de calor o circuitos con cargas altas prolongadas, se recomienda centrarse en verificar la capacidad de transporte de corriente real después de la reducción por temperatura.

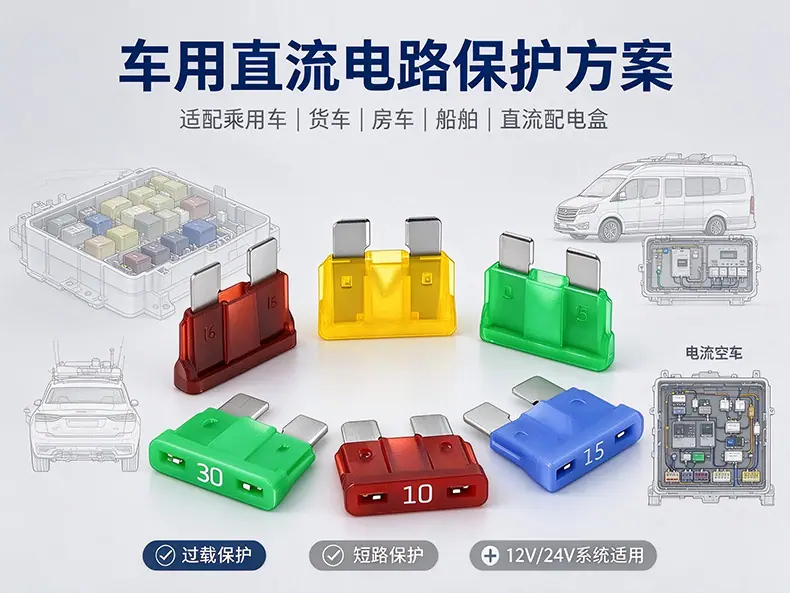

Siete, Escenarios de Aplicación

• Automóviles de pasajeros, SUVs, camionetas pickup, vehículos comerciales, furgonetas, autobuses;
• Barcos, yates, RVs, autocaravanas;
• Vehículos todoterreno, maquinaria agrícola, vehículos modificados;
• Caja de Distribución DC 12V/24V, Caja de Fusibles, Portafusibles;

Consideraciones de Selección para Faros, Ventiladores, Motores, Módulos DC-DC y Controladores

1. El voltaje nominal de este producto es de 32 VCC y solo es adecuado para sistemas de CC. No lo utilice en circuitos de CC que superen los 32 V.
2. Usando la curva de tiempo-corriente de referencia para el emparejamiento de protección, el tiempo mínimo de fusión a 2 veces la corriente nominal es de 2 segundos, lo que pertenece al tipo de fusible de acción lenta. Corresponde a las características de retardo de tiempo Slo‑Blo de Littelfuse.
3. El parámetro I²t se utiliza para igualar la capacidad de soportar corriente de sobretensión del dispositivo de fondo. El I²t del dispositivo de fondo debe ser mayor que el I²t del fusible.
4. Para condiciones de operación a alta temperatura, es obligatorio reducir la potencia y seleccionar el modelo consultando la curva de reducción de potencia por temperatura.
5. La instalación debe coincidir con el portafusibles grande estándar MAX, que es directamente compatible con el portafusibles original MAXI de Littelfuse, asegurando un buen contacto en los terminales.
6. El número de pieza de referencia es solo para referencia de selección de lista de materiales; el uso real requiere validación completa de la máquina.

VIII. Certificación y Estándares de Ejecución

• IATF16949(TS16949)Sistema de Gestión de Calidad Automotriz;
• RoHS 2.0Ecológico y sin plomo;
• UL248Fusible especial；
• VDE、CCCCertificación de seguridad;
• SAE J2077、ISO 8820-3。

Información de la fábrica

Fabricante: Dongguan Andu Electronics Co., Ltd. Dirección: No. 15, Xiakou Shaling West Road, Dongcheng Street, Ciudad de Dongguan Número de contacto: 0769‑22678486 Calificaciones: Sistema de Calidad Automotriz TS16949, RoHS, UL, VDE, Certificación CCC, Se puede proporcionar Carta de Aprobación de Especificación, admite pruebas de reemplazo para números de pieza de referencia.

IX. Información de Empaque y Suministro

• Mayoreo: 1000 piezas / bolsa;
• Soporta juegos mixtos, kits de reparación en caja;
• Soporta impresión de etiquetas, empaque personalizado;
• Soporta muestras y pedidos al por mayor.

Preguntas frecuentes

P: ¿Puede proporcionar la hoja de aprobación de especificaciones?A: Sí, podemos proporcionar una hoja de aprobación de especificaciones en PDF antes de realizar un pedido. La aprobación se completa con la firma confirmada y la devolución del cliente; realizar un pedido sin devolverla se considera aceptación de todos los términos de especificación.

P: ¿Puede reemplazar directamente el fusible Littelfuse 299-MAXI?A: Las dimensiones, los estándares y los parámetros eléctricos deben compararse con la serie Littelfuse 299-MAXI y son compatibles con el portafusibles original; se recomienda su uso en volumen después de probar toda la máquina en condiciones de funcionamiento.

P: ¿Se admite la compra mixta, cuál es la cantidad mínima de pedido?A: Admite la compra mixta de múltiples especificaciones actuales. Por favor, consulte al servicio de atención al cliente para conocer las cantidades mínimas de pedido específicas.

P: ¿Puedes hacer una versión personalizada?A: El color de la carcasa, el embalaje y las etiquetas se pueden personalizar. Por favor, contacte con ventas para más detalles.

P: ¿Pueden proporcionar muestras para pruebas comparativas?A: Soporte para solicitar pruebas de muestra. Por favor, consulte con el servicio de atención al cliente sobre las tarifas de las muestras y los costos de envío.

Bienvenido a solicitar la hoja de especificaciones completa en PDF. Damos la bienvenida a fábricas, comerciantes y proveedores de soluciones para una cooperación a largo plazo en proyectos de sustitución nacional.
