Fusível Lâmina Médio Porte Automotivo Shengrong Certificado UL Liga de Zinco Terminal Carcaça de PC 5A32V

1. Visão geral do produto

Fusível de Lâmina Médio ATC (Tipo ATO), Carcaça de PC, Terminais de Liga de Zinco, Tensão Nominal 32VCC, Faixa de Corrente 1A~40A, Em conformidade com os Padrões SAE J2077, ISO8820, UL248, Fabricado sob o Sistema de Gerenciamento de Qualidade Automotiva IATF16949, Em conformidade ambiental com RoHS e REACH. Usado para proteção contra sobrecorrente em eletrônicos automotivos, chicotes de fios de veículos, veículos de nova energia, motocicletas e equipamentos de baixa tensão CC. Equivalente aos Fusíveis de Lâmina ATC da Série 0287 da Littelfuse. Em estoque na fábrica nacional, suporta compras em volume e fornecimento de e-commerce transfronteiriço.

II. Principais Características do Produto

1. Desempenho Elétrico: Tensão nominal 32VDC, Capacidade de interrupção 1000A@32VDC; Temperatura de operação -40℃~+125℃, operação estável em ambientes de alta e baixa temperatura, características de redução de corrente por temperatura atendem aos requisitos para uso em circuitos automotivos.

2、Estrutura do Material: A carcaça externa é feita de plástico de engenharia PC, que é isolante e retardante de chamas; os terminais são feitos de liga de zinco, oferecendo condutividade elétrica estável, e o plug-in é compatível com porta-fusíveis ATC padrão.

3、Características do Fusível: Características tempo-corrente de ação rápida, pode operar a longo prazo a 110% da corrente nominal; quanto maior a corrente de sobrecarga, mais rápida a resposta do fusível, protegendo eficazmente chicotes elétricos e equipamentos elétricos do veículo, prevenindo a queima de circuitos.

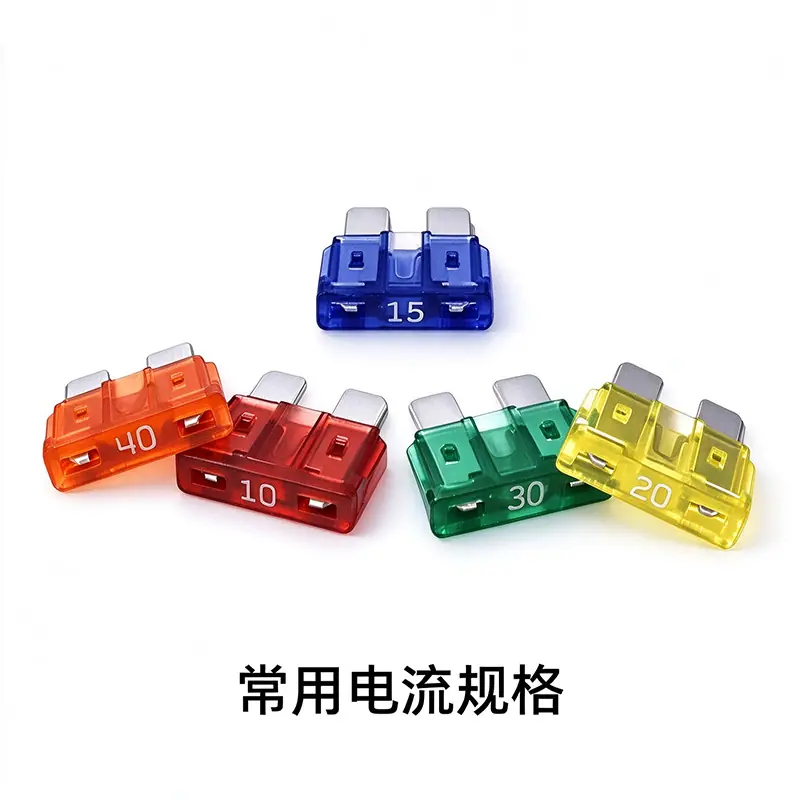

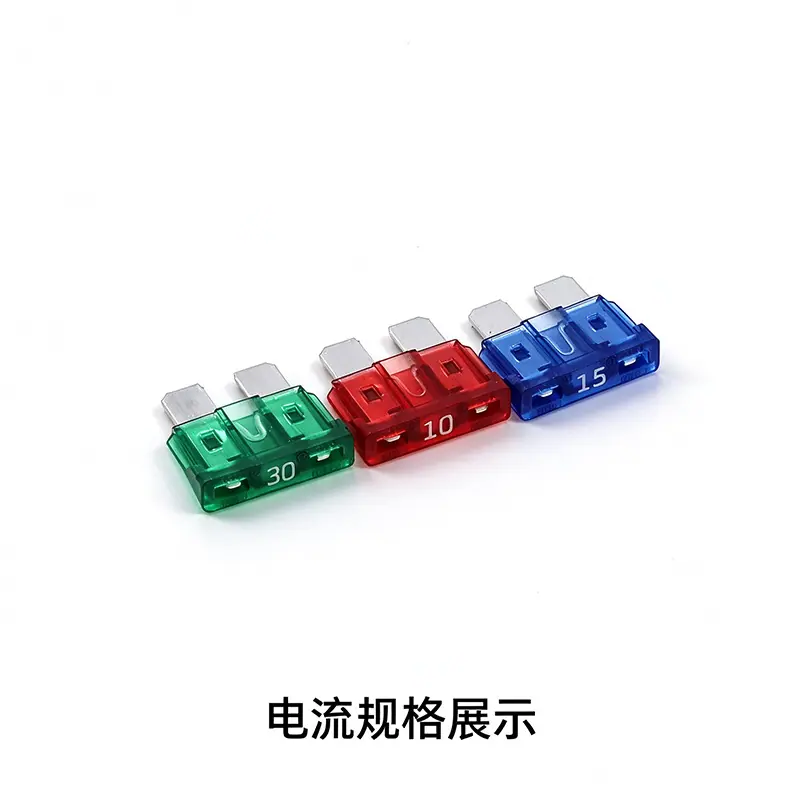

4. Norma de Marcação: A corrente nominal está gravada na carcaça. Correntes diferentes correspondem a cores de carcaça padrão para identificação intuitiva do modelo.

5、Qualificações de Conformidade: Sistema de Qualidade Automotiva IATF16949 (TS16949), certificações UL, CSA, RoHS, REACH, atendendo aos requisitos nacionais de autopeças e exportação de comércio exterior transfronteiriço.

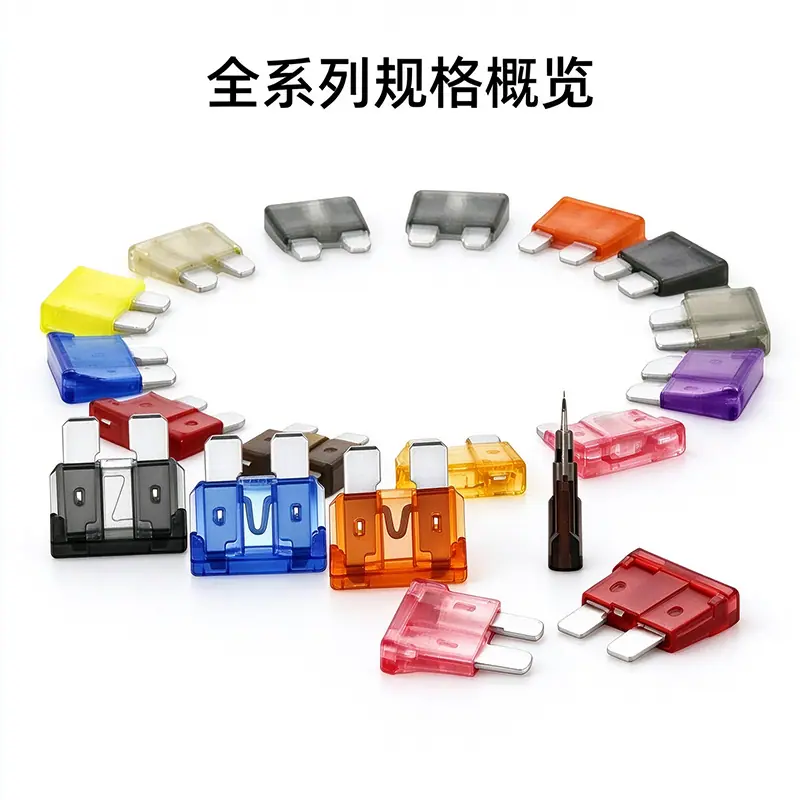

6、Especificações Completas: Série completa de 1A a 40A em estoque, pode ser misturada e combinada de acordo com as necessidades do cliente, compatível com a série 0287 da Littelfuse para seleção de BOM e substituição.

III. Parâmetros Técnicos Detalhados

Valor do Parâmetro do Projeto

Modelo do Produto Fusível de Lâmina para Carro Médio ATC/ATO

Tensão nominal 32VDC

Capacidade de interrupção 1000A @32VDC

Material da carcaça: plástico de engenharia PC

Material do Terminal Liga de Zinco

Faixa de temperatura de operação -40℃ ~ +125℃

Normas Executivas SAE J2077, ISO 8820, UL248 Fusíveis Especiais

Sistema de Certificação IATF16949, UL, CSA, RoHS, REACH

Largura total do produto 19,05 mm

Altura total 18,45 mm (11,80+6,65 mm)

Espaçamento entre pinos 14,48 mm

Tolerância ±0,3mm

Tipo de Fusível de Ação Rápida

Especificações atuais 1A, 2A, 3A, 4A, 5A, 7,5A, 10A, 15A, 20A, 25A, 30A, 35A, 40A

Características de tempo de desarme por sobrecarga

Corrente de sobrecarga como porcentagem do valor nominal Tempo mínimo de interrupção Tempo máximo de interrupção

110% 4H ‑

135% 0,75S 10min

200% 0,15S 5S

350% 0.080S 0.250S

600% 0.030S 0.100S

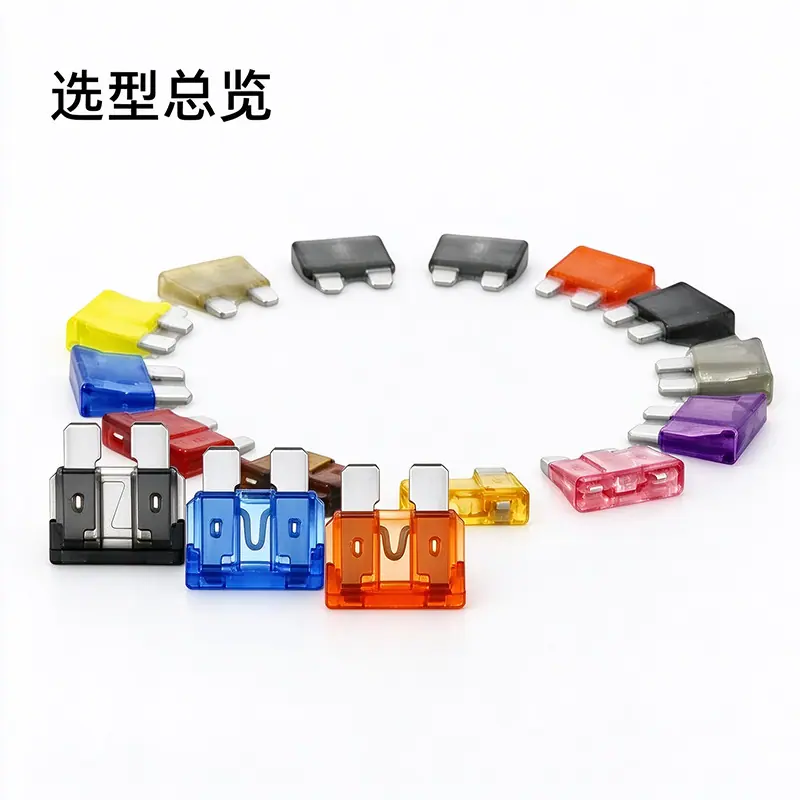

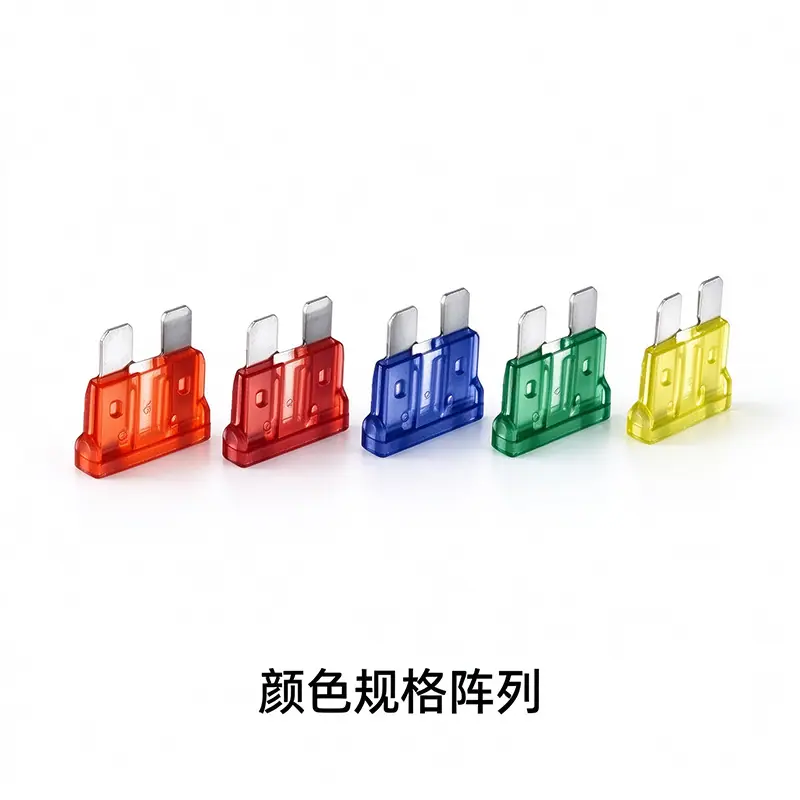

Tabela Comparativa de Corrente-Cor-Elétrica

Corrente nominal Cor da carcaça Resistência ao frio ±10%

1A Preto 77,0 mΩ

2A Cinza 37,5mΩ

5A Amarelo-marrom 16,1 mΩ

10A Vermelho 7,9mΩ

15A Azul 5,0mΩ

20A Amarelo 3,8mΩ

30A Verde 2,05mΩ

40A Laranja 1,65mΩ

Para os parâmetros completos de queda de tensão de 1A a 40A e energia de fusão I²t, entre em contato com o atendimento ao cliente para solicitar o documento PDF de aprovação de especificação do fabricante original.

Quarto, cenários de aplicação

Aplicável a: Veículos de passageiros, veículos comerciais, veículos de nova energia, chicotes elétricos veiculares, unidades de controle central veicular, circuitos de iluminação veicular, motocicletas, motorhomes, circuitos de baixa tensão para máquinas de construção, equipamentos de baixa tensão DC, produtos de suporte para peças automotivas de comércio exterior, fabricantes de chicotes elétricos, comerciantes de autopeças, fontes para sites independentes da Amazon / eBay de comércio eletrônico transfronteiriço.

V. Descrição da Capacidade de Suprimento

Produção direta de fábrica, fusível de lâmina de PC tamanho médio ATC 1-40A todas as especificações em estoque; suporta atacado em grande quantidade, lote misto; pode fornecer documentos de aprovação de especificação, relatórios de teste; suporta exportação de comércio exterior, atende aos requisitos de proteção ambiental REACH RoHS.

• Amostra: Suporte para teste de amostras
• Prazo de entrega em volume: Estoque regular enviado em até 48 horas, prazo de entrega para grandes pedidos negociável
• Embalagem: Embalado em saco / Embalado em caixa, pode ser embalado de acordo com os requisitos do cliente

VI. FAQ Perguntas Frequentes

Q1: Qual é a tensão aplicável para este fusível e ele pode ser usado em sistemas de 24V e 48V?A: A tensão nominal deste modelo é 32VCC, recomendado para sistemas CC de 12-32V; não recomendado para circuitos de 48V, o uso com sobretensão afetará a capacidade de interrupção e representará um risco à segurança. Para sistemas de 48V, por favor, consulte o atendimento ao cliente para encontrar o modelo correspondente.

Q2: As cores dos fusíveis são fixas para diferentes correntes?A: Seguindo o padrão da indústria SAE J2077, 1-40A corresponde a cores fixas para o invólucro. O invólucro também é marcado com os caracteres de corrente. A cor é apenas para identificação auxiliar; a seleção deve ser baseada na corrente nominal marcada.

P3: Vocês podem fornecer a folha de especificações, os relatórios de teste e os documentos de qualificação?A: Sim, após fazer um pedido ou retirar amostras, você pode entrar em contato com o atendimento ao cliente para solicitar versões em PDF dos certificados de conformidade do produto, RoHS, certificações de sistema, etc., para arquivamento da BOM e revisão de desembaraço aduaneiro.

Q4: Comparado à série 0287 da Littelfuse, pode ser substituído diretamente?A: As dimensões e os parâmetros elétricos são comparados com a série 0287 ATC da Littelfuse, e a interface física é compatível com porta-fusíveis ATC padrão; esta é uma seleção alternativa nacional e não um produto original Littelfuse. Testes e verificação de amostra são recomendados antes do pedido em massa.

Q5: Vocês suportam amostras em pequenos lotes e lotes mistos?A: Suportado, lotes mistos de múltiplas especificações de 1A-40A estão disponíveis; amostras podem ser encomendadas diretamente, grandes quantidades estão em estoque e serão enviadas em até 48 horas, os prazos de entrega para pedidos muito grandes podem ser negociados.

Q6: O que a temperatura de trabalho -40~+125℃ representa? Ambientes de alta temperatura afetarão o fusível?A: -40℃ a +125℃ é a faixa de ambiente operacional permitida para o produto; à medida que a temperatura ambiente aumenta, a capacidade de condução de corrente do fusível será reduzida. Ao selecionar para condições de operação em alta temperatura, é necessário reservar uma margem de corrente. Consulte a curva de derating de temperatura na folha de especificações.

Q7: Por que os parâmetros de resistência ao frio e queda de tensão estão desviados?A: A resistência ao frio permite uma tolerância de ±10%, que está dentro da faixa normal da indústria. Todos os parâmetros estão sujeitos ao documento de aprovação de especificações do fabricante.

Sete, Aviso de Licitação

1. Ao selecionar o modelo, confirme a corrente nominal e o ambiente operacional de 32VDC. Não use além da tensão nominal; 2. Resistência em estado frio, queda de tensão e parâmetros I²t estão sujeitos às especificações do fabricante original; 3. Se precisar da folha de especificações em PDF ou dos certificados de qualificação, entre em contato com o atendimento ao cliente; 4. Este produto é um substituto para o fusível ATC da série 0287 da Littelfuse e é usado para seleção de substituição. Não é um produto da marca Littelfuse original.
