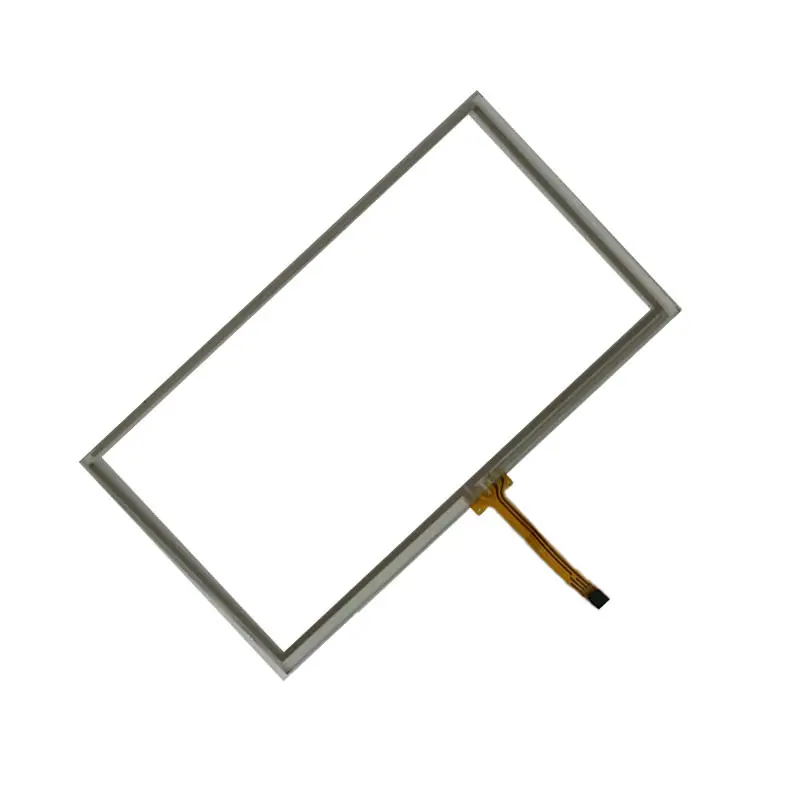

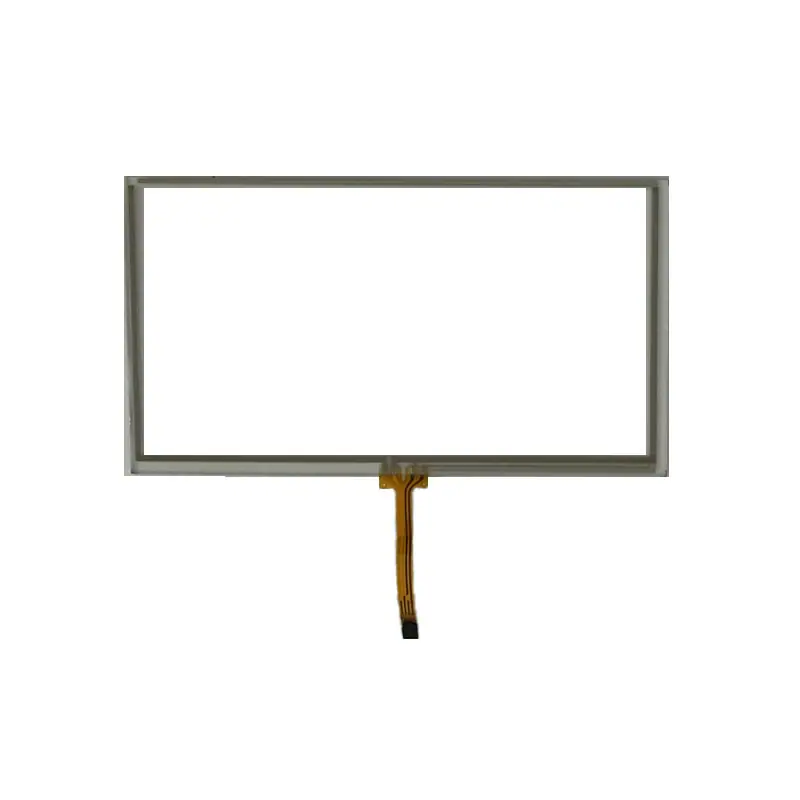

Para Toyota Tacoma Pantalla Táctil de Repuesto Vidrio 6.1" digitalizador 6.1pulgadas Pantalla Táctil Pantalla de Resistencia

1. Forma

Para ver la apariencia, la estructura y las dimensiones, consulte los dibujos

La forma, la estructura y las dimensiones se refieren al dibujo adjunto.

1.1 Estructura

Estructura

Materiales necesarios Material usado

Observación

Circuito Principal en Línea

Película Fina ITO PELÍCULA ITO

Antivaho; Película de una sola capa; Grosor: 0.188 mm

Recubrimiento Duro Transparente;Doble Capa;

Grosor del par: 0.188 mm

Circuito inferior

VIDRIO ITO

Grosor: 1.1mm

Grosor: 1.1mm

1.2 Dimensiones exteriores

Artículo

Dimensión

Unidad

Dimensiones Exteriores Out Dimension

164.9*100

mm

Área Visible

157.1*89.6

mm

Espaciado de puntos de aislamiento

Puntos Separadores Espaciado

3*3

mm

2. Características

2.1 Entorno de operación y almacenamiento

Artículo

Valor (condiciones)

Observación

Rango de temperatura de funcionamiento

Temperatura de operación

y Humedad

Humedad 20%～90%： No condensante

-10℃～60℃

Humedad：20-90％ sin condensación de rocío

-10℃～60℃

En modo independiente

En una sola sustancia

Rango de temperatura de almacenamiento

Temperatura de almacenamiento

y Humedad

Humedad 20%～90%： No condensante

－20℃～70℃

Humedad：20-90％ sin condensación de rocío

－20℃～70℃

En modo independiente

En una sola sustancia

2.2 Características eléctricas

Artículo

Valor

Observación

Voltaje máximo

DC7V DC7V

impedancia de terminal a terminal

Resistencia entre terminales

Dirección X (Superficie de la película): 180～900Ω

Dirección X [Lado de la película]: 180～650Ω

Dirección Y (lado del vidrio): 180～900Ω

Dirección Y [Lado del vidrio]: 180～900Ω

Linealidad

Linealidad

Dirección X: ≤3% dentro de

Dirección X: dentro de ≤2%

Método de prueba como se muestra en la figura

Método de prueba según el siguiente dibujo

Dirección Y: ≤3% dentro de

Dirección Y: dentro de ≤2%

Linealidad= ︳｛(Vp-Vx) / (Va-Vb)｝︳x100〔%〕

Va = Voltaje de entrada en el punto de inicio

Vb = Voltaje de entrada en el punto final

Fuerza de prueba: 150 gf

Resistencia de aislamiento

Resistencia de aislamiento

CC 25V 10MΩ o más

CC 25V 10MΩ o más

Conecte X+ ~ X- y Y+ ~ Y-, pruebe en X e Y usando 25V DC.

Conecte X+ ~ X- y Y+ ~ Y-, aplique 25V DC entre X e Y para realizar mediciones

Tiempo de respuesta

Parloteo

menos de 10 milisegundos

10 ms o menos

Tensión nominal

Voltaje nominal

5 V CC

5 V CC

2.3 Características mecánicas

Artículo

Actuación

Observaciones

Método de entrada

Método de entrada

Toca con un bolígrafo especial o con el dedo

Uso de un bolígrafo o dedo exclusivo

Carga de acción

Carga en operación

pluma especial

Pluma exclusiva

menos de 150g

150g o menos

Al usar un bolígrafo para operación o prueba, el material de su punta debe cumplir las siguientes condiciones: Material de la punta: Poliacetal

Consejo: Diámetro Φ3.0 mm, Curvatura de Superficie SR 0.8 mm

La operación y la medición con un lápiz deben realizarse bajo las siguientes condiciones de punta: Material del lápiz óptico: POM (Poliacetal)

Punta: Diámetro 3.0 mm, SR 0.8 mm

Entrada con el dedo

Dedo

menos de 150g

150g o menos

Usando herramientas específicas en lugar de los dedos para la operación y las pruebas, el material debe cumplir las siguientes condiciones

Las operaciones y los métodos de medición simulados para un dedo deben realizarse bajo las siguientes condiciones de punta:

Material: Caucho de silicona (Dureza: 30°Hs)

Superior: Diámetro del bolígrafo Φ12 mm, curvatura de la superficie SR12.5 mm

Material: Caucho de silicona (Dureza: 30°Hs)

Punta: Diámetro 12.0 mm, SR 12.5 mm

Dureza superficial

Dureza superficial

Dureza de lápiz 3H o superior

Dureza del lápiz: 3H o más

Según el método de prueba JIS K5600

Cumple con el método de prueba JIS K5600

Nota: La magnitud de la presión de operación se determina por el tamaño y el espaciado de los puntos de aislamiento.

Observación: La fuerza de operación depende del diámetro y el paso del punto espaciador.

2.4 Características ópticas

Artículo

Actuación

Observación

Transmitancia total de luz

Transmitancia total de luz

80 y más

80% o más

JIS K7105

valor de niebla

Bruma

3 o menos

3% o menos

JIS K7136

Especificaciones de la película

Especificación de película

Mate anti-huellas y anti-rayaduras, con cierta dureza superficial

Transparente con Recubrimiento Duro, tipo con superficie con recubrimiento duro

3. Prueba de fiabilidad

3.1 Prueba de Entorno

proyecto

Elementos

contenido

Contenido

Observación

Almacenamiento a alta temperatura

Conservación a alta temperatura

(1) Temperatura 80℃, colocado durante 240 horas; (2) Colocado a temperatura ambiente durante más de 24 horas; (3) Luego medir los siguientes artículos:

(1) Almacenar a 80℃ durante 240 horas; (2) Mantener a temperatura ambiente durante más de 24 horas; y (3) Medir (cumplir) los siguientes elementos:

Resistencia entre terminales: consulte el apartado de características eléctricas; Linealidad: consulte el apartado de características eléctricas; Resistencia de aislamiento: consulte el apartado de características eléctricas

Almacenamiento a baja temperatura

Conservación a baja temperatura

(1) Temperatura -30℃, colocado durante 240 horas; (2) Colocado a temperatura ambiente durante más de 24 horas; (3) Luego medir los siguientes elementos:

(1) Almacenar a -30℃ durante 240 horas; (2) Mantener a temperatura ambiente durante más de 24 horas; y (3) Medir (cumplir) los siguientes elementos:

Resistencia entre terminales: consulte el apartado de características eléctricas; Linealidad: consulte el apartado de características eléctricas; Resistencia de aislamiento: consulte el apartado de características eléctricas

Almacenamiento a alta temperatura y alta humedad

Alta temperatura y alta humedad

(1) Temperatura 60℃ Humedad 90%, colocado durante 240 horas; (2) Colocado a temperatura ambiente durante más de 24 horas (3) Luego medir los siguientes artículos:

(1) Almacenar a 60℃ y 90% de HR durante 240 horas; (2) Mantener a temperatura ambiente durante más de 24 horas; y (3) Medir (cumplir) los siguientes elementos:

Resistencia entre terminales: consulte el apartado de características eléctricas; Linealidad: consulte el apartado de características eléctricas; Resistencia de aislamiento: consulte el apartado de características eléctricas

Prueba de choque térmico frío y caliente

(1) -30℃ (30 minutos) → 80℃ (30 minutos) total 100 ciclos; (2) almacenar a temperatura ambiente durante más de 24 horas; (3) luego medir los siguientes artículos:

(1)－30℃(30min)→80℃(30min)total 100 ciclos, (2) Mantener a temperatura ambiente durante más de 24 horas; y (3) Medir (cumplir) los siguientes artículos:

Resistencia entre terminales: consulte el apartado de características eléctricas; Linealidad: consulte el apartado de características eléctricas; Resistencia de aislamiento: consulte el apartado de características eléctricas

3.2 Prueba de Durabilidad 耐久试验

Elementos

Contenido

Observación

Resistencia al impacto

Durabilidad al impacto

(1) Use un lápiz de Placenta (POM) (R0.8) para golpear 1 millón de veces. (2) Luego mida los siguientes elementos:

(1) Golpear 1,000,000 de veces con un lápiz Placentero (POM) (R0.8); y (2) Medir (satisfacer) los siguientes elementos:

Carga：250gf Carga:250gf

Velocidad: 2 veces/seg

Resistencia entre terminales: consulte el apartado de características eléctricas; Linealidad: consulte el apartado de características eléctricas; Resistencia de aislamiento: consulte el apartado de características eléctricas

Marcado duradero

Durabilidad al deslizamiento

(1) Use un lápiz de Placental (POM) (R0.8) para dibujar líneas alternas 3 mm hacia adentro desde el borde del área AA durante 100,000 veces; (2) Luego, mida los siguientes elementos:

(1) Al desplazarse 100,000 veces con un lápiz Placentero (POM) (R0.8), se encoge 3 mm desde el borde AA; y (2) Medir (satisfacer) los siguientes elementos:

Carga：250gf Peso:250gf

Velocidad: 100 mm/seg

Resistencia entre terminales: consulte el apartado de características eléctricas; Linealidad: consulte el apartado de características eléctricas; Resistencia de aislamiento: consulte el apartado de características eléctricas

Flexión de FPC

Durabilidad de flexión de FPC

(1) Aplique una fuerza de 100 g al extremo del FPC; (2) Luego, use la parte de adhesión como centro de flexión (doble 180 grados 5 veces cada una). El resultado debe cumplir los siguientes puntos:

(1) Coloque un peso de 100 g en el extremo del FPC; (2) Doble el FPC en un ángulo de ±180° cada uno durante 5 veces, con la porción adherida del FPC como centro del movimiento de doblado.

El resultado deberá cumplir con los siguientes puntos:

Resistencia entre terminales: consulte el artículo de características eléctricas; Linealidad: consulte el artículo de características eléctricas; Resistencia de aislamiento: consulte el artículo de características eléctricas

Prueba de Tracción de FPC

Prueba de pelado por termosellado de FPC

(1) Dirección vertical 90°: 0.5 kgf durante 5 minutos; no desprendible; debe cumplir los siguientes puntos:

Impedancia entre terminales: consulte la columna de características eléctricas;

Dirección de verticalidad 90°: Después de 0.5 kg durante 5 min no hay descamación; El resultado deberá cumplir los siguientes puntos:

Resistencia entre terminales: consulte el elemento de características eléctricas

(2) Dirección horizontal 180°: 0.5 kgf durante 10 minutos; no desprendible; debe cumplir con los siguientes puntos:

Impedancia entre terminales: consulte la columna de características eléctricas;

Dirección horizontal 180°: Después de 0.5 kg durante 10 min no hay descamación; El resultado deberá cumplir con los siguientes puntos:

Resistencia entre terminales: consulte el elemento de características eléctricas

Soldabilidad del dedo dorado

Gold-finger vendió calor

Temperatura: 320+/-5℃; Tiempo: 3-5 segundos; Las juntas de soldadura son lisas y redondas

Temperatura: 320+/-5℃; Tiempo: 3 – 5 seg, superficie lisa con puntos de soldadura
