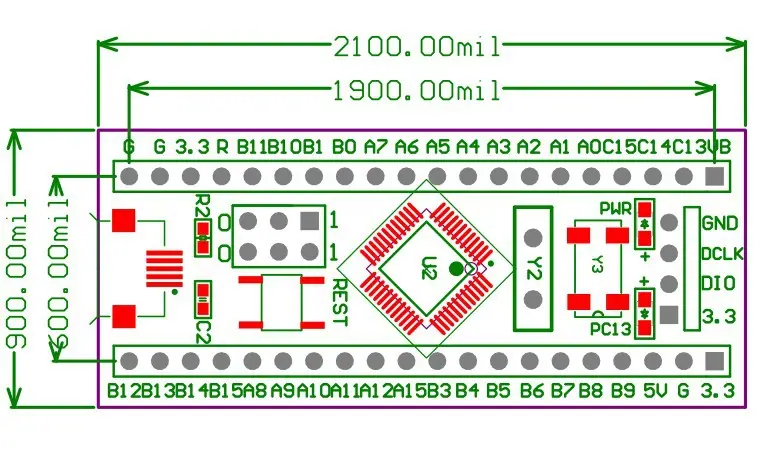

Placa base con núcleo STM32F103C8T6 C6T6 Placa de desarrollo STM32 Microcontrolador ARM Placa de experimentación de sistema mínimo

Consejos amables:

STM32F103C6T6 ySTM32F103C8T6 usaChip original importado

CH32F103C8T6 es un chip doméstico

STM32F103C6T6Comparar STM32F103C8T6La mitad de la capacidad, el resto del rendimiento igual

Enlace de disco de red de datos versión chip CH:
https://pan.baidu.com/s/10knwt3hN6p55JEkWTgu18g Código de extracción: i32s

Enlace de Baidu Netdisk para datos de la versión del chip ST:

https://pan.baidu.com/s/1IdKLzS7PJtxzuQTZR6hIeA Código de extracción: d7z3

¡Video tutorial introductorio de STM32!

https://www.bilibili.com/video/BV1th411z7sn/?spm_id_from=333.337.search-card.all.click

Tutorial de Introducción a STM32 (Descarga de Materiales de Aprendizaje y Estudios de Caso)
https://pan.baidu.com/s/1sMAn3TkkACeRyYOcjHJAzw Código de extracción: 8889

Si necesitas un setEmulador Stlink-V2Por favor, haga clic en el enlace para comprar：

https://item.taobao.com/item.htm?ft=t&id=26802964172

Versión del chip CH debajo de la descripción:

CH32F103C8T6chip, que es totalmente compatible en pines y en registros con los chips de la serie STM32F103C8T6, peroFuncionalidad USB mejorada, con 2 puertos USB, uno HOST, uno Dispositivo, funcionalidad más potente, menor costo.Sin embargo, el algoritmo de descarga flash y el BootLoader interno tienen diferencias de compatibilidad con los de ST, por lo que el software de descarga de ST no se puede utilizar, pero el software proporcionado por el oficial también es muy conveniente para descargar,Se pueden usar tanto el puerto serie como el USB, el método USB es más rápido y no requiere desarrollar un BootLoader adicional.

Para parámetros específicos del chip, consulte la hoja de datos oficial y el manual de aplicación en el paquete de datos. A continuación, se presentan principalmente los tres modos de descarga.(Consulte el manual de instrucciones adjunto para obtener más detalles)

uno,STLINKdescargar(existircuña(Descargar en proyecto)

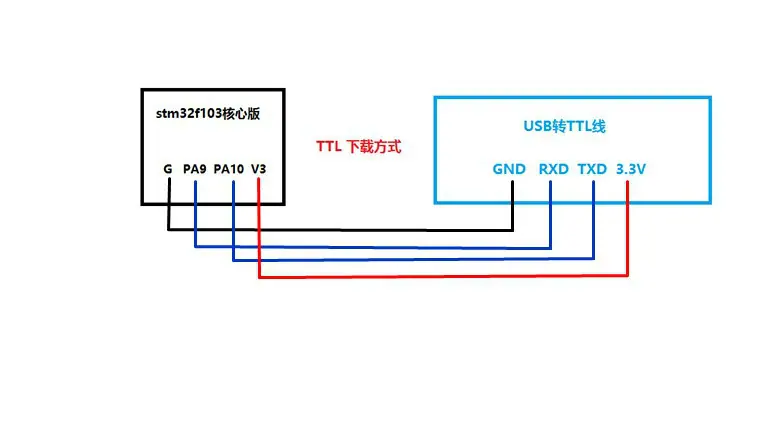

• Descargar a través del puerto serie

Conexión de hardware: (Usando módulo de puerto serie)

Rxd——>A9
Txd---->A10
GND——>G
VCC——>3.3

• HUSBdescargar（No se necesita un descargador adicional, basta con un cable de datos para descargar）

CH32F103Hay 2 puertos USB, uno es el USB host y el otro es el USB de dispositivo. Los pines correspondientes son:
HUSB： PB7------>D+
PB6------>D-
USB： PA12----->D+
PA11----->D-

El software se descarga y se usa por defectoHUSB, por lo tanto, solo conecte el cable de datos directamente a la parte posterior de la placaHUSBla boca es suficiente.
