Lm2596S-5.0 Módulo de Alimentación Reductor DC-DC Placa Reguladora de Voltaje 3A 12V/24V a 5V/3.3V
Variaciones
Puerto de cableado:
IN+ entrada polo positivo IN- entrada polo negativo!
OUT+ polo positivo de salida OUT- polo negativo de salida
Módulo de potencia reductor CC-CC LM2596S BUCK 3A ajustable módulo reductor regulador de voltaje super LM2576
¡Nuevos productos de fabricantes poderosos!
¡Mejoras integrales de rendimiento!
¡Mayores cantidades ofrecen mejores descuentos!
¡Agujeros pasantes densos, fuerte capacidad de disipación de calor!
¡Agregue capacitores de derivación de alta frecuencia y alto Q X7R a los extremos de entrada y salida respectivamente, y el rendimiento de compatibilidad electromagnética es súper fuerte!
Rango de voltaje de entrada: CC 3.2V a 46V. ¡Se recomienda usar dentro de 40V! (El voltaje de entrada debe ser 1.5V más alto que el voltaje de salida. No se puede elevar)
Rango de voltaje de salida: CC de 1,25 V a 35 V, voltaje continuamente ajustable, alta eficiencia (máximo 92%), la corriente de salida máxima es de 3 A.
La tasa de regulación de carga medida real con una corriente de entrada de 12 V y una corriente de salida de 5 V es inferior al 1 % cuando la corriente es de 1 A.
Nota: Este es un módulo reductor, el voltaje de entrada debe ser mayor que el voltaje de salida.
Una salida inferior a 2 A puede funcionar durante mucho tiempo sin añadir un disipador de calor. Para una corriente de salida superior a 2,5 A (o una potencia de salida superior a 10 W), añada un disipador de calor para el funcionamiento a largo plazo.
|
Nombre del modelo |
LM2596S CC-CCMódulo Buck |
|
Voltaje de entrada |
3.2V~46V (se recomienda usar dentro de 40V) |
|
El voltaje de salida |
1,25 V ~ 35 V |
|
Corriente de salida |
3A(máximo) |
|
Eficiencia de conversión |
92%(Más alto) |
|
Ondulación de salida |
<30 mV |
|
Nivel de encendido y apagado |
65 kHz |
|
Temperatura de funcionamiento |
-45°C~ +85°C |
|

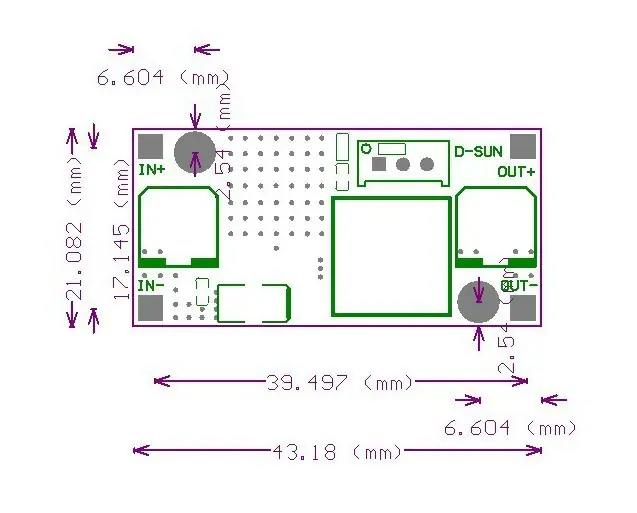

Tamaño |
43 mm x 21 mm x 14 mm(largo*Ancho*alto) |
Regulación de voltaje
Conecte la fuente de alimentación (3-40V), ajuste la perilla del potenciómetro azul (generalmente, gírela en sentido horario para aumentar el voltaje y en sentido antihorario para disminuir el voltaje) y use un multímetro para monitorear el voltaje de salida hasta que alcance el voltaje requerido.
Alambrado
1. Soldadura: suelde directamente la línea de alimentación al puerto de entrada (salida);
2. Los pines de soldadura se pueden insertar a través de cables o en placas perforadas para su uso; o se pueden agregar pines y soldarlos directamente a la PCB.
Ejemplos de aplicación
1. Fuente de alimentación estabilizada de voltaje para coche, solo necesita conectar el extremo de entrada de este módulo al encendedor del coche para la alimentación, puede ajustar el potenciómetro y el voltaje de salida se puede ajustar arbitrariamente entre 1.25-30V para cargar su teléfono móvil, MP3, MP4, PSP, etc. Alimentando muchos dispositivos, es muy simple y conveniente.
2. Fuente de alimentación para equipos electrónicos. Cuando el equipo requiere una fuente de alimentación de 3-35 V y se tiene a mano la fuente de alimentación de voltaje correspondiente, puede usar este módulo para ajustar fácilmente el voltaje al voltaje requerido y resolver el problema.
3. Prueba de voltaje de trabajo del sistema: al realizar proyectos, puede usar este módulo para depurar varios rangos de voltaje de trabajo del sistema de prueba de voltaje, lo cual es muy fácil y conveniente.
