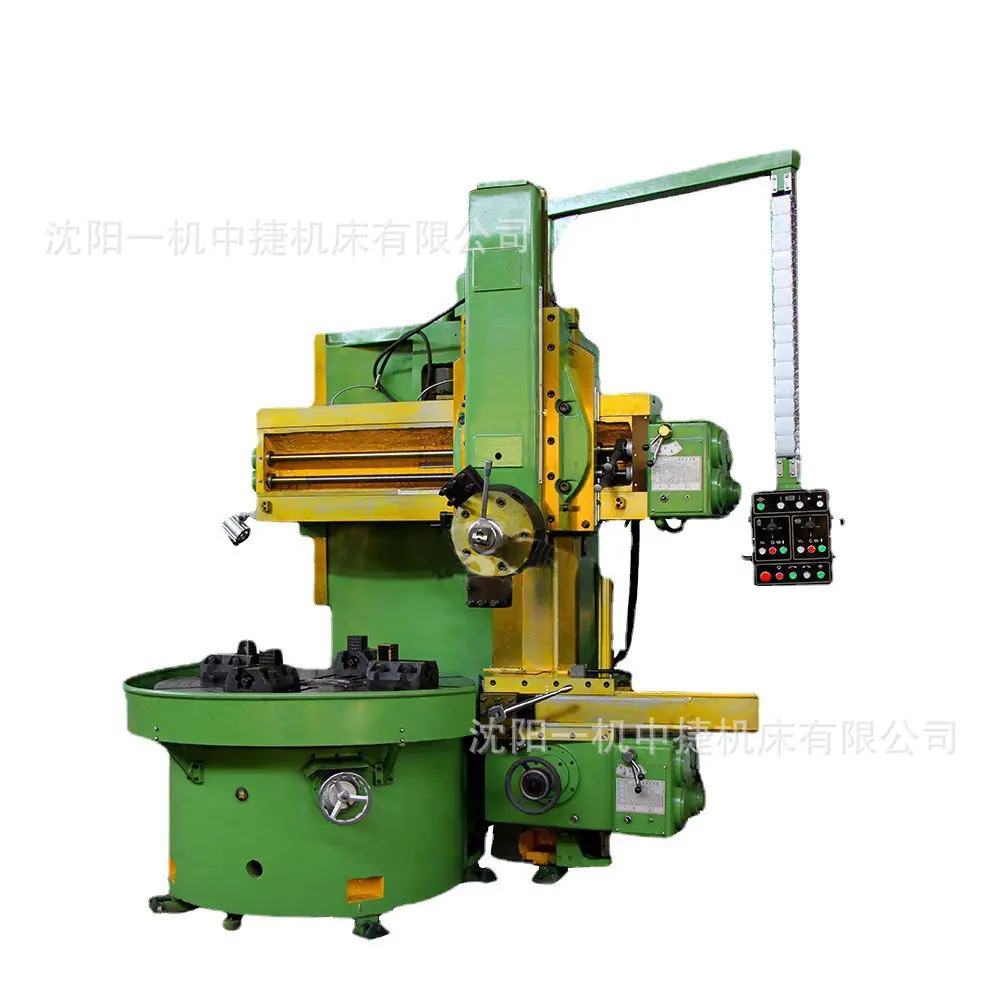

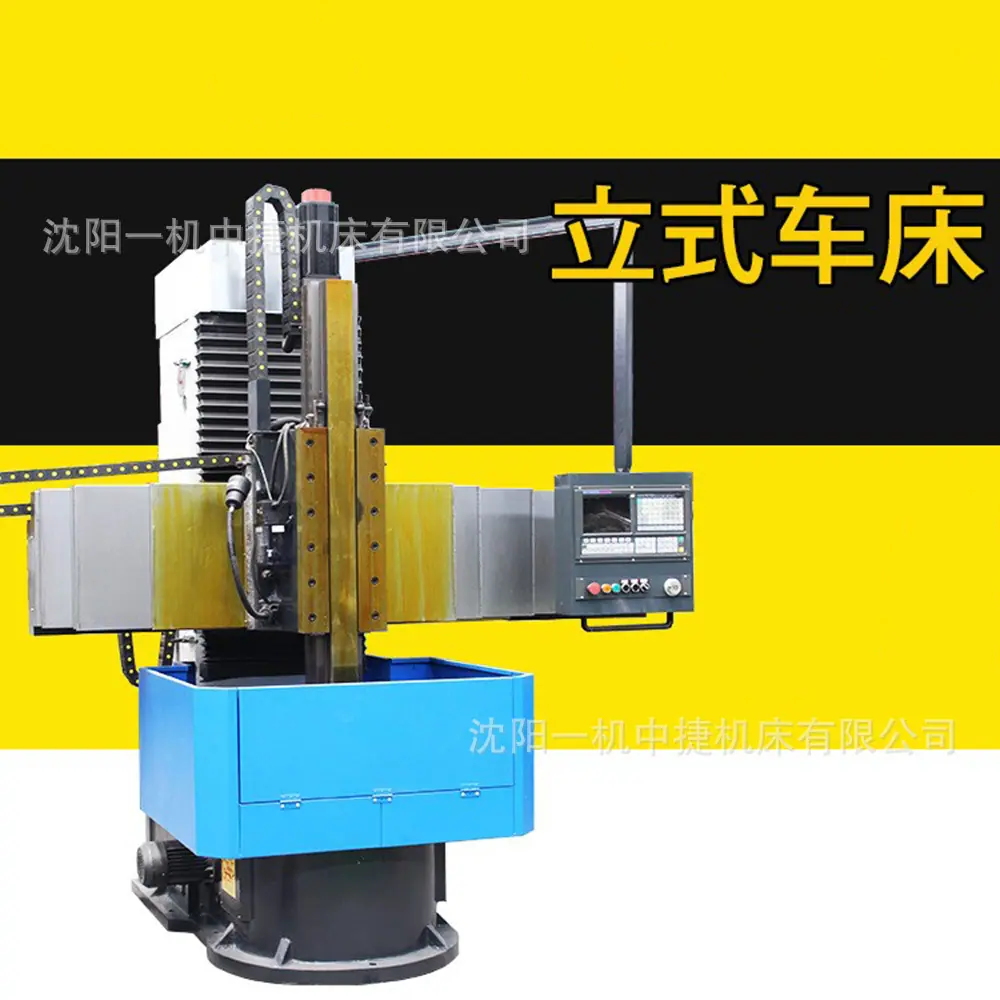

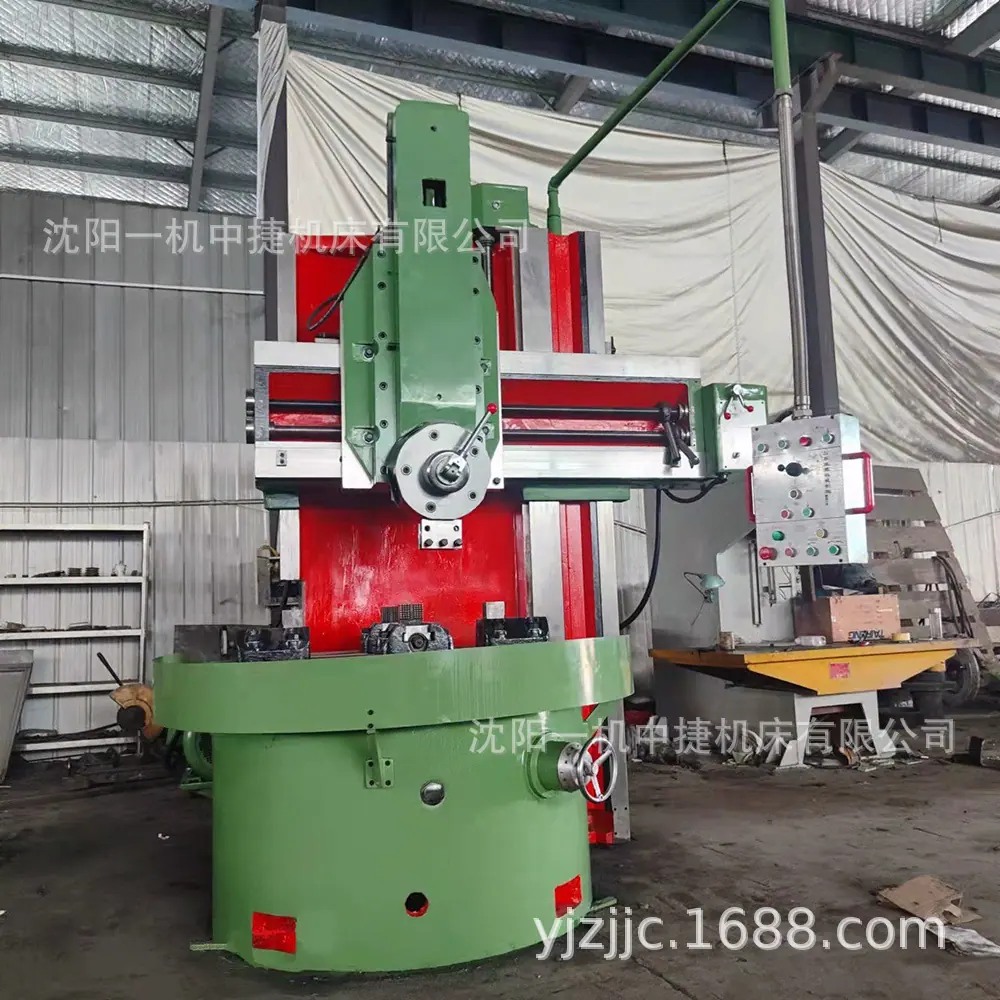

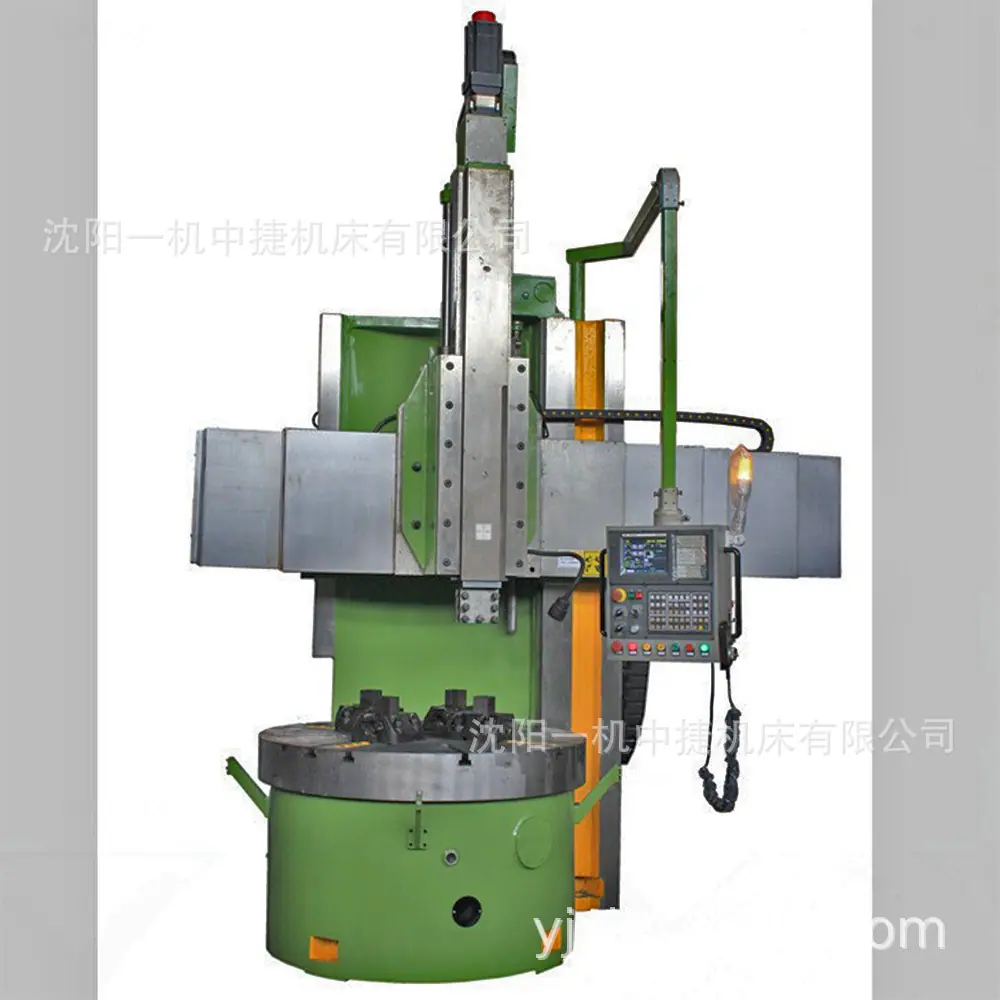

Shenyang No. 1 Torno Vertical Ordinario de Maquinaria C5116 de Servicio Pesado de Piso de Columna Única Pantalla Digital Torno Vertical 5116 Cuatro Estaciones de Trabajo

Parámetros técnicos

PRESUPUESTO

Unidades

C5116

Diámetro del banco de trabajo

Diámetro de la mesa

mm

1400

Diámetro máximo de giro

Diámetro máximo de giro

mm

1600

Coche máximo

Altura máxima de la pieza de trabajo

mm

1000

Peso máximo de la pieza de trabajo

Peso máximo de la pieza de trabajo

T

5

Rango de velocidad del banco de trabajo

Rango de velocidad de la mesa

rpm

5-160

Nivel de velocidad del banco de trabajo

Pasos de velocidad de la tabla

-

16

Par máximo de la mesa de trabajo

Par máximo de la mesa

Nuevo Méjico

25000

Rango de avance del portaherramientas

Pasos de alimentación del poste de herramientas vertical

mm/min

0.8-86

Nivel de alimentación del portaherramientas

Rango de alimentación del poste de herramienta vertical

pasos

12

Fuerza máxima de corte del poste de herramientas vertical

Fuerza máxima de corte del poste de herramientas vertical

norte

25000

Carrera máxima del poste de herramientas vertical (horizontal)

Recorrido máximo del poste de herramientas vertical (horizontal)

mm

915

Recorrido máximo del poste de herramientas vertical (vertical)

Recorrido máximo del poste de herramientas vertical (vertical)

mm

800

Ángulo de ajuste de la cuchilla vertical

Ángulo de giro del poste de herramientas vertical

°

±30

Fuerza máxima de corte del portaherramientas lateral

Fuerza máxima de corte del poste lateral de la herramienta

norte

20000

Recorrido del portaherramientas lateral (horizontal)

Recorrido del poste de herramientas lateral (horizontal)

mm

630

Recorrido del portaherramientas lateral (vertical)

Recorrido del poste de herramientas lateral (vertical)

mm

900

Velocidad de movimiento rápida del portaherramientas

Desplazamiento rápido del poste de herramientas

mm/min

1800

Tamaño de la herramienta

Tamaño de la herramienta

mm

40*40

Recorrido máximo de la viga

Recorrido máximo de la viga transversal

mm

650

Velocidad de elevación de la viga transversal

Velocidad de elevación de la viga transversal

mm/min

350

Potencia del motor de elevación de la viga transversal

Potencia del motor de elevación de la viga transversal

kilovatio

2.2

potencia del motor principal

Potencia del motor principal

kilovatio

30

Peso de la máquina

Peso de la máquina

kilogramo

13000

Dimensiones generales (longitud×Ancho×alto)

Dimensión total

mm

2800*2900*3200
