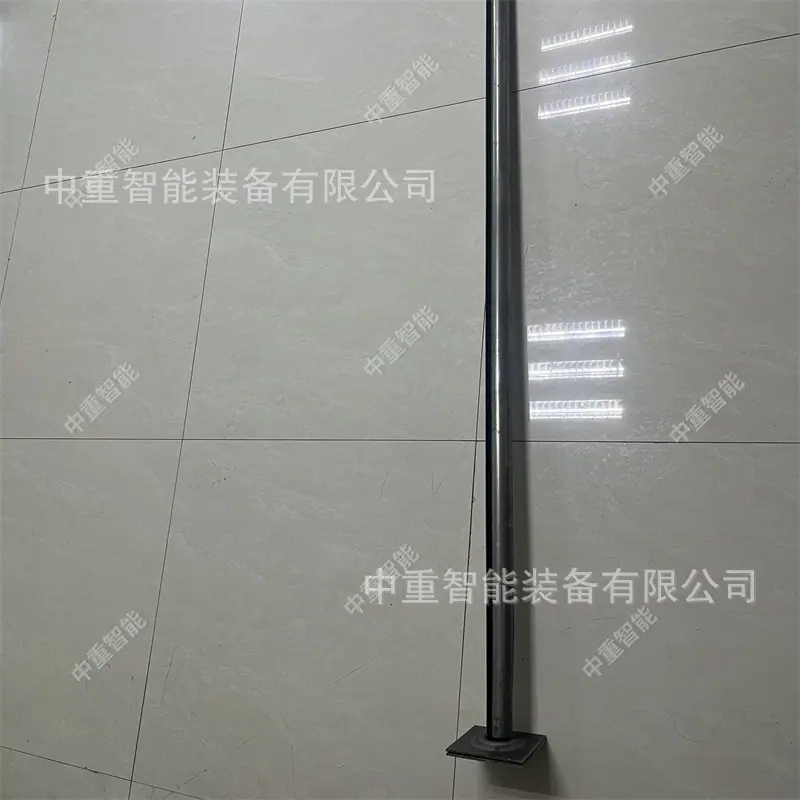

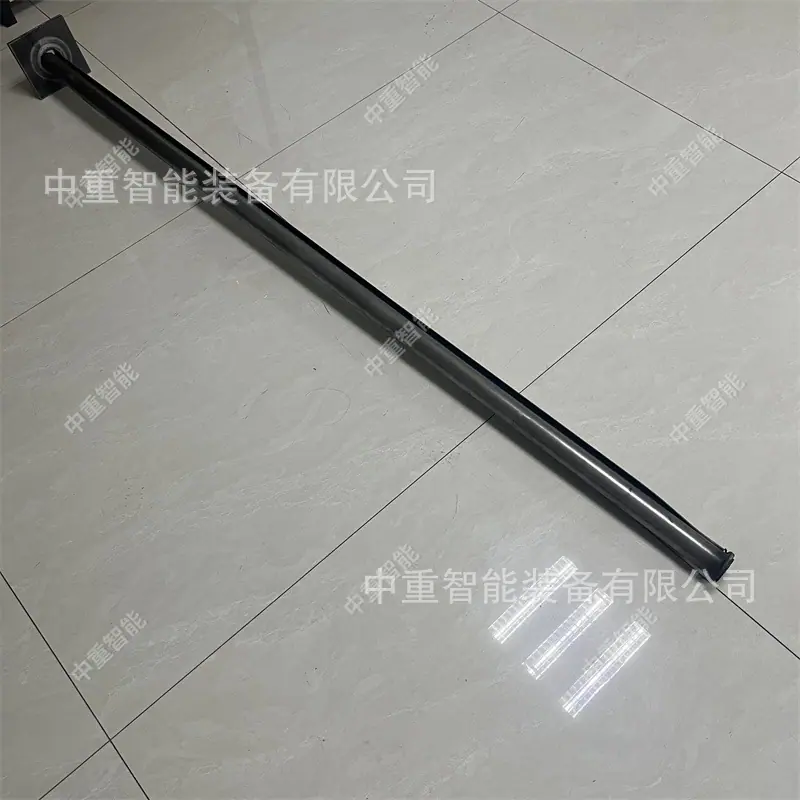

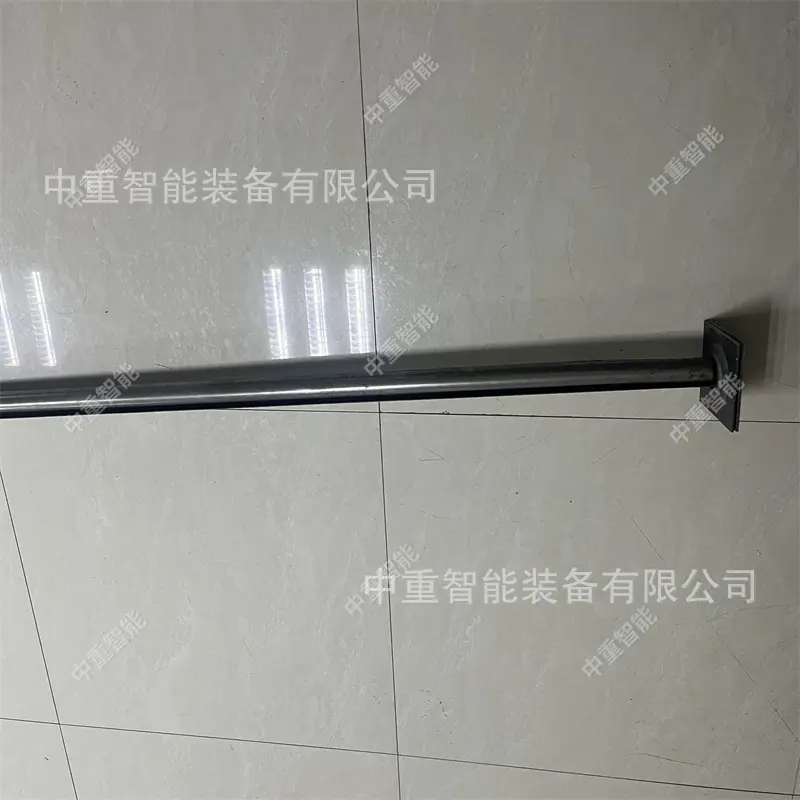

Ancla de Costura de Tubería Mf42, Ancla de Costura de Tubería para Soporte de Spray de Anclaje Subterráneo, Nuevo Material de Soporte Minero Ancla de Tubería de Costura

Los pernos de tubo ranurados son productos de soporte altamente especializados, materiales utilizados para el techo de alcantarillas subterráneas y otros soportes de ingeniería, con un proceso de fabricación simple, uso conveniente, fuerte fuerza de anclaje, gran fuerza de tracción y fuerza de expansión muy fuerte en el soporte rociado de anclaje subterráneo, lo que hace que todo el techo sea un todo integrado.
1. Principio de funcionamiento y características
El perno de roca de expansión dividida es un nuevo tipo de perno de roca con anclaje de longitud completa y refuerzo activo de la roca circundante. La parte tridimensional del perno de roca de expansión dividida es un tubo de acero de alta resistencia con ranuras longitudinales. Cuando se instala en un taladro ligeramente más pequeño que el diámetro del tubo, puede aplicar inmediatamente presión radial a la pared del agujero en toda su longitud y fuerza de fricción para evitar que la roca circundante se deslice. Junto con la fuerza de soporte de la placa de anclaje, pone la roca circundante en un estado de tensión tridimensional y logra una gran capa de roca. La fuerza de post-anclaje de los pernos de roca de expansión dividida aumenta significativamente en condiciones como roca circundante vibratoria y movimiento del anclaje. Cuando la roca circundante sufre un desplazamiento significativo, los pernos de roca no pierden su resistencia de soporte. Tienen mejores características que los pernos de roca de expansión.
2. Principales características y especificaciones del anclaje de costura de tuberías
1. Rendimiento técnico principal
(1) Fuerza de anclaje inicial: 3~7 toneladas;
(2) Carga de extracción del anillo de tubería: 8~10 toneladas;
(3) Resistencia a la tracción del tubo de anclaje: 12~13 toneladas;
(4) La resistencia a la corrosión es entre un 20 % y un 30 % mayor que la del acero A3, lo que favorece su uso a largo plazo.
2. Requisitos técnicos
1) La superficie del anclaje de la tubería de costura debe ser plana, sin rayones ni óxido importantes. La soldadura debe estar libre de grietas, poros e inclusiones de escoria, y no se permite que la pared de la tubería se queme. La bandeja debe poder moverse libremente sobre el cuerpo de la varilla. La interfaz del anillo de retención y la abertura de la costura de la tubería deben estar descentradas entre 170° y 190°.
2) Fuerza de extracción del cordón del anillo de retención ≥ 80 kN, resistencia a la tracción última del cuerpo de la varilla ≥ 110 kN, fuerza de anclaje inicial ≥ 25 kN/m, capacidad de carga de la placa de apoyo ≥ 65 kN.
