Descargador Tipo Pala Eléctrico/Unilateral/Bilateral Descargador Tipo Pala Minera Descargador Tipo Pala Minera Dytn

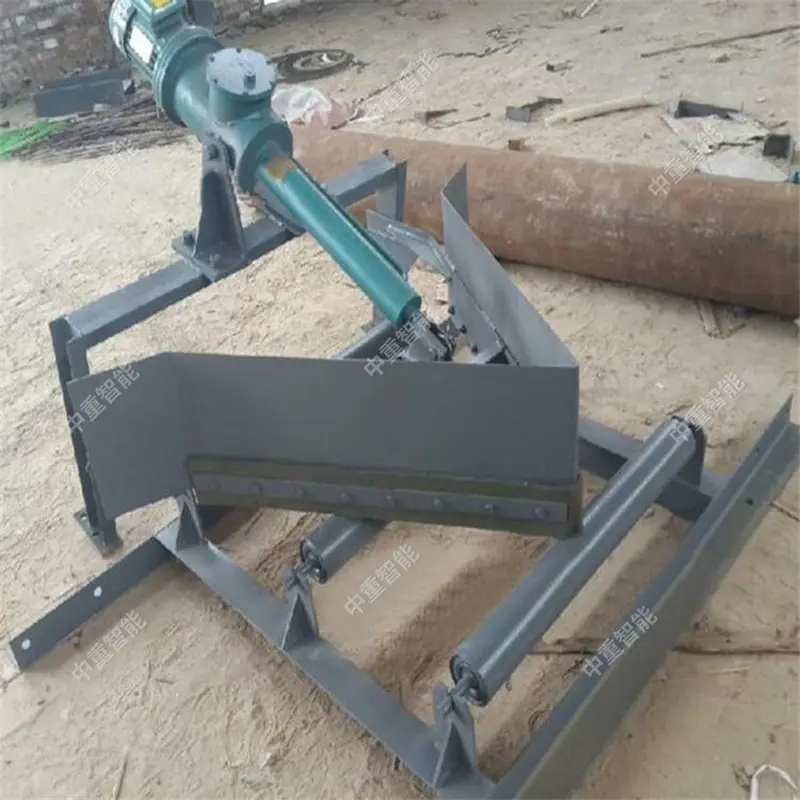

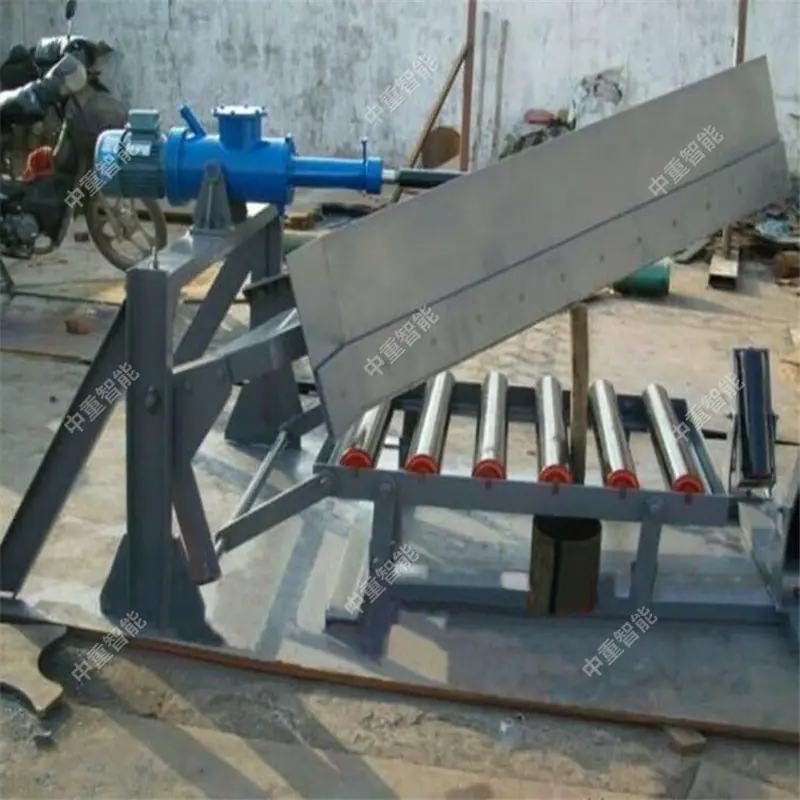

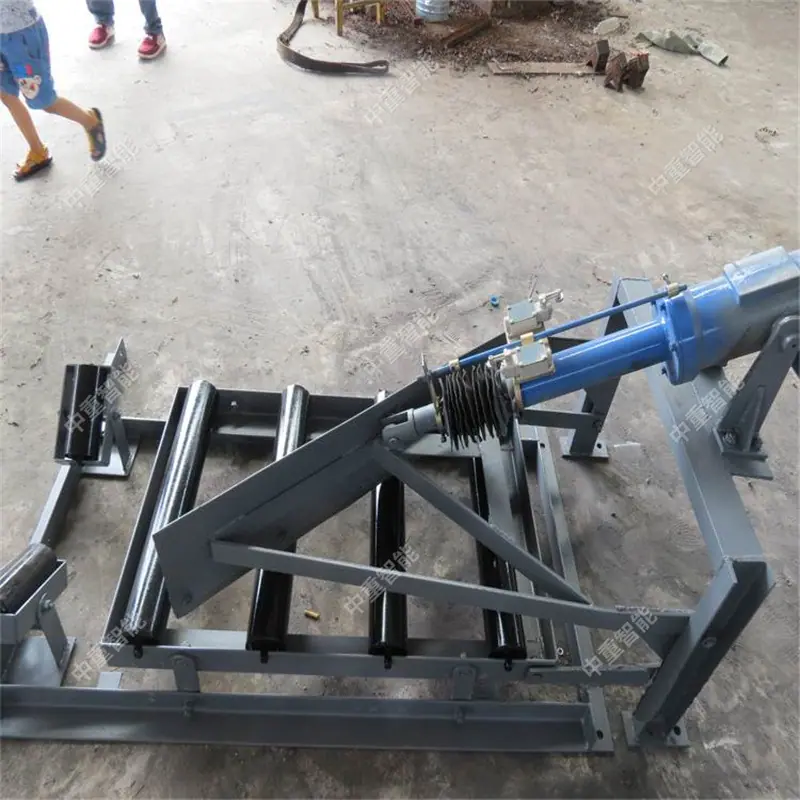

El descargador de pala electrohidráulico DYTN se instala y utiliza en el ala sur o en el ala norte del transportador de banda de la mina de carbón subterránea Banji. Se puede instalar directamente en el soporte intermedio del transportador de banda y puede descargar uniformemente y de forma continua los materiales transportados por la banda en la tolva, o en el lugar requerido. El descargador de pala electrohidráulico utiliza un cilindro electrohidráulico como fuente de energía. Durante la operación, la barra de empuje se extiende para actuar sobre la cabeza de la pala, impulsando la plataforma de descarga a subir, completando el descenso de la cuchilla de la pala, haciendo que la superficie de trabajo de la banda sea plana y el borde inferior de la cuchilla de la pala se ajuste estrechamente a la superficie de la banda, descargando los materiales de la banda en movimiento en la tolva, o en el lugar requerido. Cuando se completa la descarga, se activa la barra de empuje para retraerse, impulsando la cabeza de la pala a subir, la plataforma de descarga desciende y el grupo de rodillos de canal variable cambia de una forma plana a una forma de canal, permitiendo que los materiales pasen sin problemas.
1 Descripción general
Este producto se utiliza para la descarga segmentada de transportadores en minas, metalurgia, centrales eléctricas, patios de carbón, estaciones de envío, puertos y muelles. El descargador hidráulico tipo arado es un producto mecánico instalado en el bastidor central del transportador de banda para realizar la descarga y controlar el flujo y la dirección del transporte de material. Puede descargar de manera uniforme y continua los materiales transportados en la tolva o en los lugares requeridos. Este descargador ha añadido ángulos de ranura variables, cuchillas de arado auxiliares, etc., y utiliza un empujador electrohidráulico como fuente de energía, superando las deficiencias del descargador antiguo, tales como arado incompleto, raspado de la banda, pobre capacidad de sobrecarga, quemado frecuente del motor, flexión superior del husillo guía y fácil daño mecánico.
2. Principio de funcionamiento
El descargador de arado DYTN, de uno y dos lados, utiliza una varilla de empuje electrohidráulica como fuente de energía. Durante el trabajo, la varilla de empuje extiende la barra de accionamiento para impulsar el bastidor hacia adelante, completando la bajada del cabezal de la máquina y apoyando el grupo de rodillos planos para enderezar la superficie de trabajo de la banda. El borde inferior del cabezal de la máquina se ajusta firmemente a la superficie de la banda, y el material de la banda se introduce en la cuchara y se envía al lugar requerido. Después de la descarga, se activa la varilla de empuje electrohidráulica y la varilla de accionamiento se retrae, impulsando el bastidor hacia atrás, el cabezal del arado se eleva y el grupo de rodillos variables cambia de forma paralela a ranurada, permitiendo que el material pase suavemente. (El principio de funcionamiento de la varilla de empuje electrohidráulica se muestra en la sección correspondiente).
1. La parte impulsora de la fuente de energía es una nueva varilla de empuje hidráulica eléctrica-hidráulica de doble propósito de fabricación nacional. Esta varilla supera los defectos de las varillas de empuje eléctricas (poca capacidad de sobrecarga, quemaduras del motor y flexión de la parte superior del tornillo) y los atascos, y mantiene las ventajas de las varillas de empuje eléctricas (sin fugas y autosuficiencia). Además, controla la rotación hacia adelante y hacia atrás del motor para elevar y bajar el cabezal del arado.
2. La parte del arado se divide en una parte delantera (hecha de aleación de cromo, manganeso o amianto) y una parte trasera (desplazada) para hacer que la descarga sea más limpia.
3. El tensor de la reja del arado es mecánico y ajusta su altura para fijarla a la cinta. Durante el trabajo, la reja no se levantará ni se moverá por el impacto del carbón, evitando así el desgarro, el desgaste y las fugas de la cinta.
4. Hay dos formas de instalación para la varilla de empuje electrohidráulica de la parte motriz: (1) la varilla de empuje electrohidráulica se coloca en la parte superior del divisor de carbón; (2) la varilla de empuje electrohidráulica se coloca en el lado izquierdo o derecho del divisor de carbón, lo que facilita enormemente a los usuarios.
5. La aleta del embudo de la esclusa de aire del descargador está hecha de material de alto cromo y manganeso: (1) extiende la vida útil a 20 años y reduce la cantidad de mantenimiento; (2) reduce la explosión inducida a menos del 10% del original; (3) hace que el material sea uniforme y evita que se corra, se adhiera y se extienda en el camino.
1) Ancho de la cinta transportadora: 1400 mm
(2) Velocidad de la cinta transportadora: 4,0 m/s,
(3) Capacidad del transportador de cinta ≥ 2500t/h.
(4) Tipo: Unilateral
(5) Varilla de empuje electrohidráulica: DYT-1000/300-1,5 kW, el voltaje es 660/1140 V.
(6) Está compuesto por un descargador electrohidráulico de un solo lado con ranura variable en ángulo (incluye tabla de arado, reja de arado, mecanismo de ranura variable, rodillos paralelos), un embudo de bloqueo de aire (con un deflector de bloqueo de aire), una varilla de empuje electrohidráulica, un interruptor de límite, etc.
3. Requisitos de rendimiento técnico
(1) La plataforma de descarga adopta un grupo de rodillos de ángulo de ranura variable, que cambia automáticamente a un estado plano o ranurado según el estado de trabajo para evitar que el carbón se derrame.
(2) La reja del arado de carbón es de tipo principal. Esta reja tiene una estructura triple con cierta altura e inclinación para evitar el vuelco del carbón.
(3) La varilla de empuje electrohidráulica integra componentes mecánicos, eléctricos e hidráulicos, con un control preciso de la carrera. El circuito de aceite circula en un cilindro de acero sellado y sin presión. En entornos de trabajo rigurosos, no absorbe polvo, no penetra agua ni pierde aceite.
