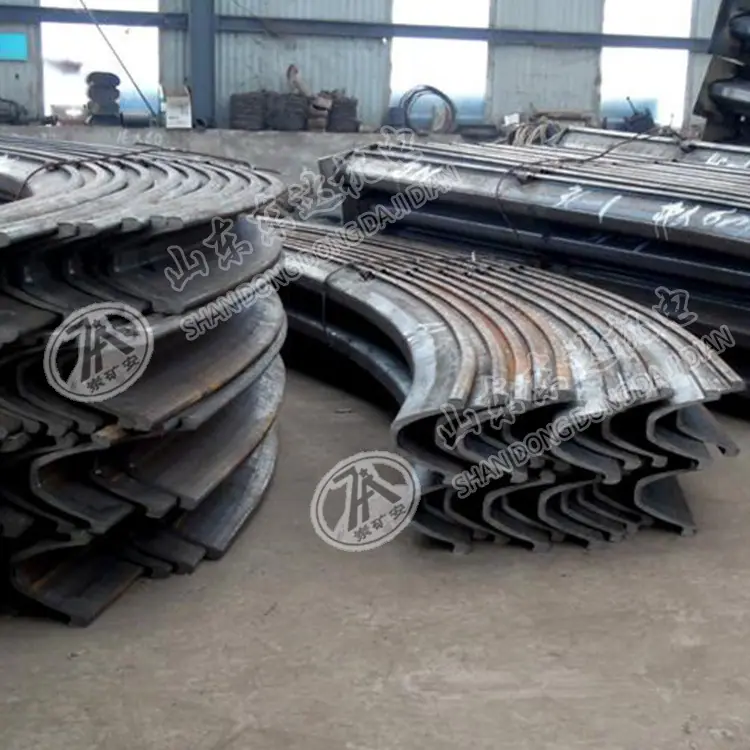

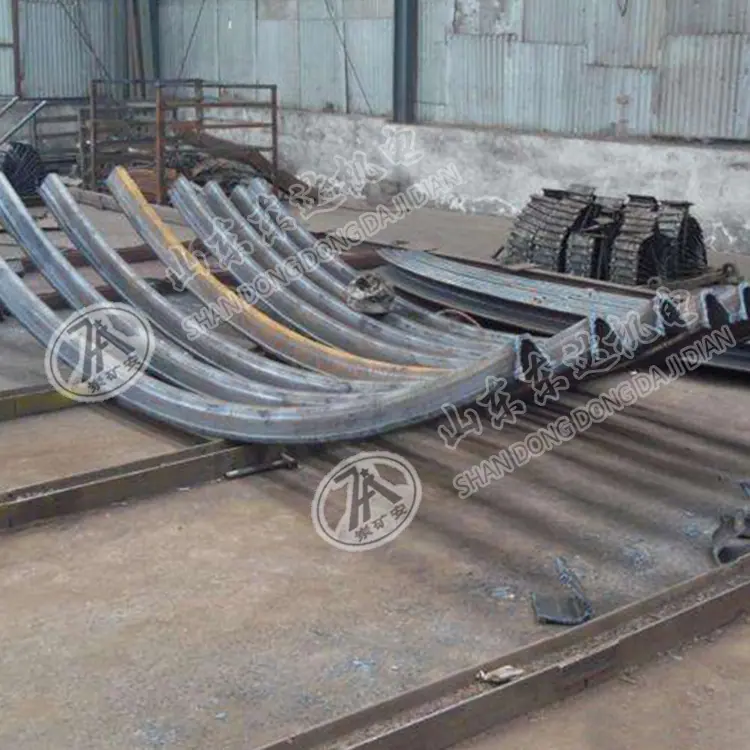

Fuente de Primera Mano Soporte de Acero U29 Fácil de Instalar Sin Deformación Soporte de Acero U29

1. Flujo del proceso: colocación del centro y la cintura → excavación de agujeros para columnas → erección de las patas del cobertizo → colocación de las vigas del cobertizo → refuerzo → placa posterior (relleno)

2. Encuentre la posición del orificio de la columna de acuerdo con la línea central y la distancia del estante diseñada, y luego excave el orificio de la columna hasta la profundidad requerida de acuerdo con la línea de cintura central.

3. Dibuje la línea de la cintura en la pierna de la columna y coloque la columna en el zócalo de la columna de manera que la línea de la cintura en la columna y la línea de la cintura en el costado sean consistentes.

4. Utilice barras de amarre para asegurar las columnas y evitar que se inclinen.

5. Verifique la verticalidad y la torsión del soporte. Si excede el margen de error admisible especificado en la norma de calidad, deberá ajustarse. La distancia horizontal entre la línea vertical situada en el centro de la viga superior y la línea que une las dos patas de la columna permite determinar si el soporte está vertical. La verticalidad de la línea central del túnel y la línea que une las dos columnas permite determinar si el soporte está torcido.

6. Tablero trasero y parte superior: Al colocar el tablero trasero, coloque una pieza y rellene otra (apriete el espacio entre el tablero trasero y el lado de la roca con cuñas de madera o rellénelo completamente con piedras) y compruebe visualmente si el tablero trasero está plano. Al colocar el tablero trasero, hágalo simétricamente en ambos lados.

7. Se deben utilizar tirantes metálicos entre los cobertizos para mantenerlos firmemente unidos mediante pernos, abrazaderas, etc. o clavados en columnas de soporte para reforzar la estabilidad del soporte a lo largo del eje del carril.

1. Puede soportar una gran presión y soporte durante mucho tiempo, es fácil de instalar y no es propenso a deformarse.

2. En comparación con otros soportes rígidos, tiene retracción y una capacidad de carga estable y fiable, adaptándose a la carga y deformación de la roca blanda circundante.

3、Alta tasa de utilización de sección, retorno de soporte conveniente, bajo volumen de mantenimiento.

4、Alta tasa de recuperación y reutilización de soporte reduce el uso de madera de pozo, y los beneficios ambientales son muy significativos.

Usos principales del soporte de acero U29: se utiliza principalmente para galerías de mina, soporte secundario de galerías de mina y soporte para túneles de montaña, etc.

Características principales del soporte de acero tipo U29: soporta alta presión, largo tiempo de soporte, fácil de instalar, no se deforma fácilmente, etc.

Parámetros principales del soporte de acero U29

Altura: 124mm Espesor: 16mm Peso teórico: 29kg/m Módulo elástico: 200GPa

Relación de Poisson: 0,3 Densidad aparente: 7800 kg/m3 Resistencia a la tracción (TS) superior a 575 MPa

La elongación EL es mayor o igual al 26 %. El valor promedio de la energía de impacto (J) a 20 °C debe ser de 54.

Límite elástico (YS) mayor a 400 MPa,

Los soportes de acero U29 se utilizan principalmente en túneles mineros, como soporte secundario de túneles mineros y como soporte para túneles de montaña. El uso de soportes de acero en forma de U puede reducir eficazmente el derrumbe de techos, derrumbes y otros accidentes. Son seguros y fiables, y mejoran la estabilidad del sistema de ventilación de la mina. El uso de soportes retráctiles de acero en forma de U soluciona mejor el problema del soporte de excavación.
