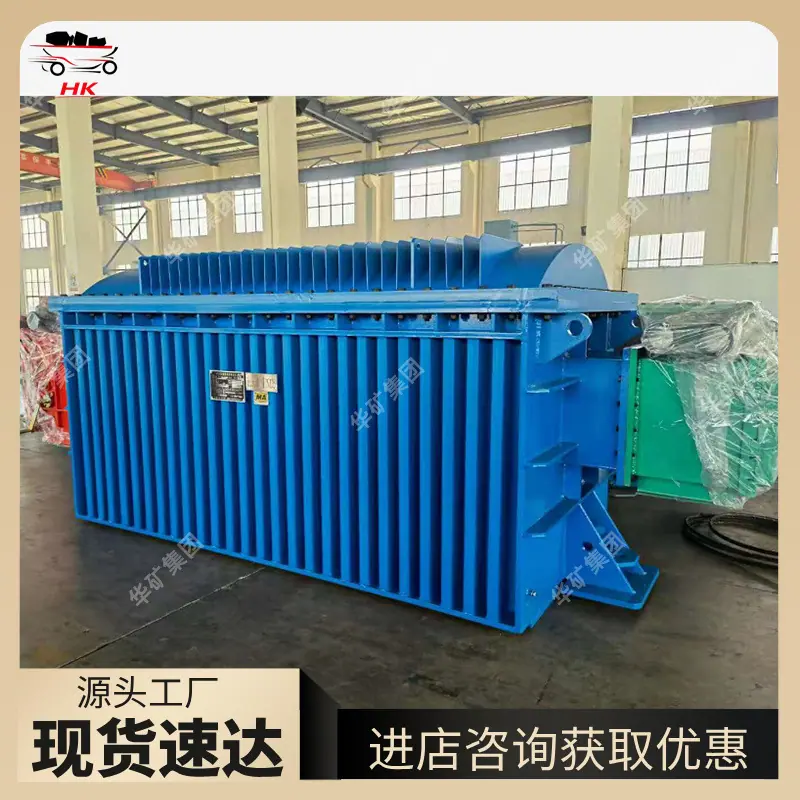

Subestación Móvil en Venta, Subestación Móvil Altamente Adaptable Kbsgzy-400/6 Subestación Móvil para Minería

Las subestaciones móviles para minería son aptas para minas subterráneas de carbón y otros entornos con gas (mezcla de metano) en el medio circundante. En la red eléctrica trifásica de CA de 6/10 kV, se utilizan para la transmisión de energía en minas y el suministro eléctrico mecanizado integral para la minería de carbón. El principio de funcionamiento del transformador antideflagrante KBSG para minería consiste en modificar la tensión mediante inducción electromagnética. El transformador cuenta con dos conjuntos de bobinas: la primaria y la secundaria. Normalmente, la secundaria se encuentra dentro de la primaria. Cuando la primaria se conecta a CA, el núcleo del transformador genera un campo magnético alterno y la secundaria genera una fuerza electromotriz inducida. La relación de espiras de la bobina del transformador es igual a la relación de tensión. El transformador antideflagrante para minería es de tipo seco con aislamiento de clase H. La carcasa de la caja cumple con los requisitos de antideflagración y soporta una presión interna de 1,0 MPa. Sus líneas de entrada y salida son cables que se extienden a través de cajas de conexiones de alta y baja tensión. Para facilitar el transporte en túneles, la altura de la estructura del transformador debe ser baja. De esta manera, el diámetro de la columna de hierro puede ser mayor y generalmente se utilizan láminas de acero al silicio laminadas en frío.

Condiciones de trabajo:

1) La altitud no podrá exceder de 1.000 metros;

2) La temperatura ambiente no es superior a 35℃;

3) La humedad relativa del aire circundante no es superior al 95% (a +25oC);

4) En minas donde exista riesgo de explosión de gas mezclado con metano o polvo de carbón;

5) En un entorno sin vibraciones fuertes y con una inclinación no superior a 15 grados respecto al plano vertical;

6) En un ambiente sin gases y vapores que puedan corroer el metal y destruir el aislamiento;

7) Sin lugares que gotean.

Términos y condiciones:

1. Cuando el transformador en la subestación móvil sufre un cortocircuito, una fase abierta, una temperatura excesiva o falla la fuente de alimentación de bajo voltaje, el interruptor del lado de alto voltaje se corta para lograr protección.

2. Los interruptores de alto y bajo voltaje están equipados con una interfaz de comunicación estándar RS485/232.

3. Cuando se configura en el sistema de control de automatización minera y monitoreo integral KJ2000, puede lograr cuatro funciones remotas: control remoto, medición remota, comunicación remota y ajuste remoto.

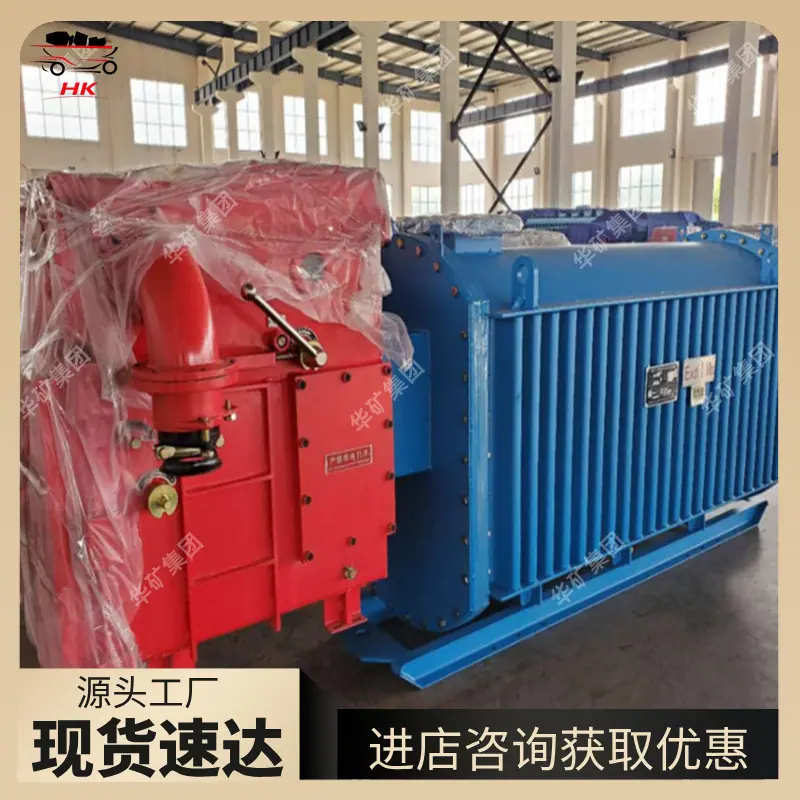

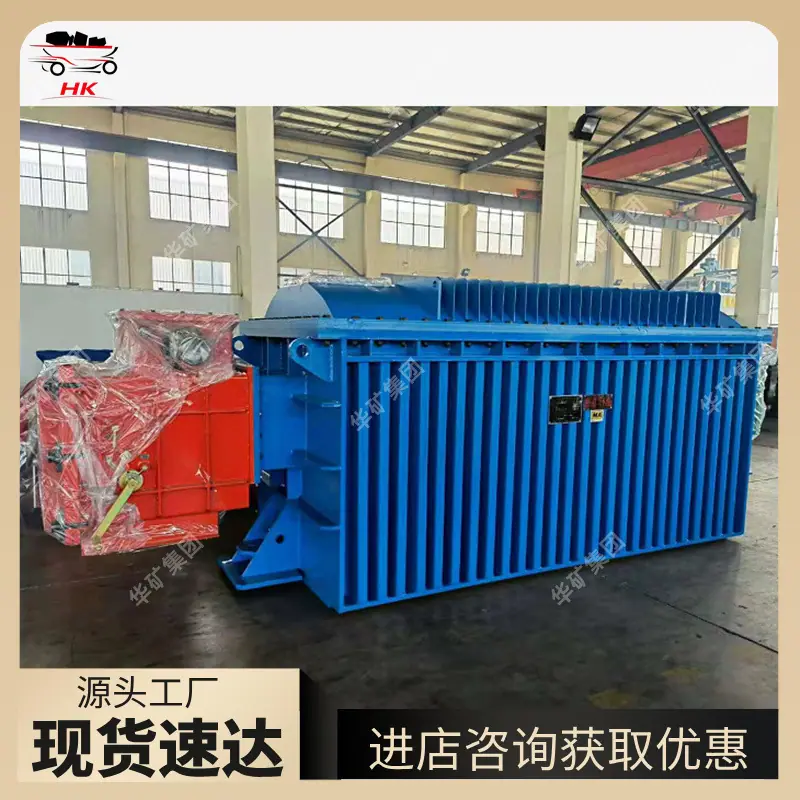

4. Los usuarios también pueden elegir interruptores de carga de vacío de alta tensión e interruptores de alimentación de vacío de baja tensión para configurar los lados de alta y baja tensión de la subestación móvil. Ámbito de aplicación de la subestación móvil minera: La subestación móvil minera BSGZY es un conjunto completo y móvil de equipos de suministro de energía y transformación. La subestación móvil minera BSGZY ignífuga es adecuada para minas con condiciones peligrosas, como la presencia de gas metano mezclado y polvo de carbón.

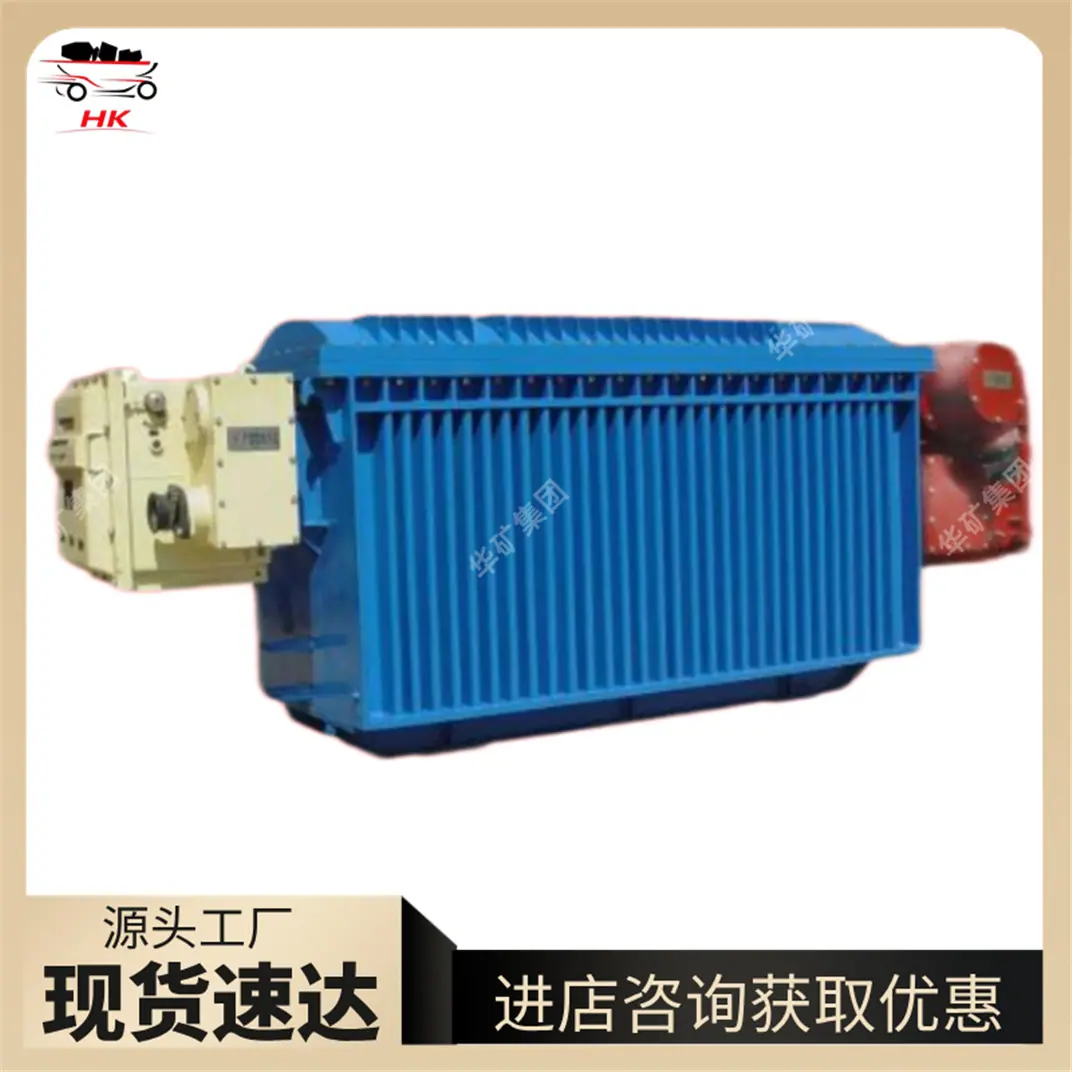

5. Convierte la fuente de alimentación de 10 kV en una fuente de alimentación de baja tensión de 400 (380), 693 (660), 1200 (1140) y 3450 (3300) V, necesaria para minas subterráneas de carbón. Consta de tres partes: interruptor de distribución de alta tensión para subestaciones móviles inteligentes ignífugas, transformador de tipo seco para subestaciones móviles ignífugas y caja de protección de baja tensión inteligente para subestaciones móviles ignífugas. Equipado con el control automático de minas KJ2000 y un sistema de monitoreo integral, permite la automatización de los equipos de suministro de energía y la gestión autónoma de la subestación.
