Arrancador Electromagnético Reversible para Motor Asíncrono Trifásico a Prueba de Explosión y de Seguridad Intrínseca para Minas

El arrancador electromagnético de vacío reversible QJZ para minería, ignífugo e intrínsecamente seguro, es apto para minas con gases peligrosos explosivos (metano) y polvo de carbón. En sistemas de alimentación de CA 50 Hz y tensión nominal de 1140 V o 660 V, controla el arranque, la parada y la inversión de marcha directos de motores asíncronos trifásicos de jaula de ardilla con corrientes nominales de hasta 60 A y 80 A, y protege los motores y sus circuitos relacionados.

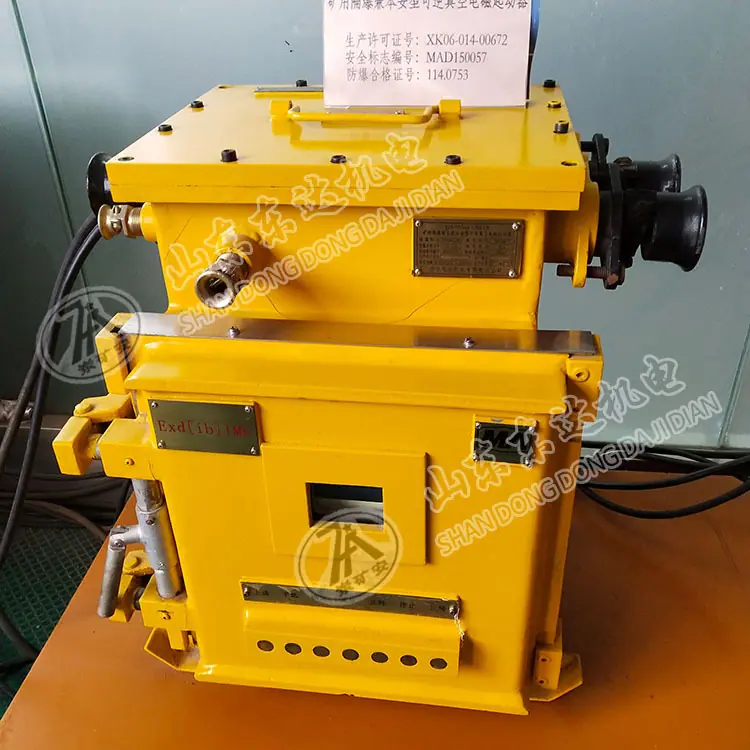

El arrancador electromagnético de vacío reversible, intrínsecamente seguro y ignífugo para minería QJZ consta de una carcasa rectangular ignífuga montada sobre un soporte deslizante y un conjunto de cuerpo. La carcasa ignífuga se divide en dos partes: la cámara superior y la cámara inferior. La cámara superior es la cámara de cableado y la cámara inferior es la cámara principal. El cable de salida y el cable de control del arrancador están conectados mediante un dispositivo de introducción de placa de presión.
La puerta delantera del arrancador cuenta con un sistema de apertura rápida. Para abrirla, gire el cerrojo en el orificio de la cerradura, a la derecha de la puerta, en sentido horario hasta que salga de la puerta delantera y se inserte en la ranura del eje. A continuación, gire la manija de la puerta hacia arriba y gírela hacia arriba. La puerta se moverá hacia arriba y saldrá de la placa de la tarjeta antes de abrirse. Una vez abierta la puerta delantera, el interruptor de aislamiento no se puede cerrar en el modo de funcionamiento normal.
La manija del seccionador tiene tres posiciones: avance, parada y retroceso. El enclavamiento eléctrico entre el seccionador y el contactor de vacío se realiza mediante el botón de parada y la manija. Para girar el seccionador, primero debe presionar el botón de parada; de lo contrario, no podrá girar. Esto evita que el seccionador se desconecte con carga. Sin embargo, en caso de emergencia, como si los contactos del contactor se atascan, el seccionador puede cortar la alimentación con carga.
Los componentes eléctricos del arrancador (contactor de vacío, seccionador de cambio de fase, transformador, transformador de corriente, dispositivo de protección de válvulas de vacío, protector de computadora integrado, botones de control, etc.) están instalados en el bastidor principal. Tras abrir la puerta frontal del arrancador, el bastidor principal se puede extraer a lo largo del riel guía para facilitar la instalación y el mantenimiento.
