Dispositivo Anti-Retorno Fhq300, No Requiere Electricidad, Múltiples Capas de Protección, Dispositivo Anti-Retorno de Respuesta Rápida

Introducción del producto del dispositivo antirretroceso:

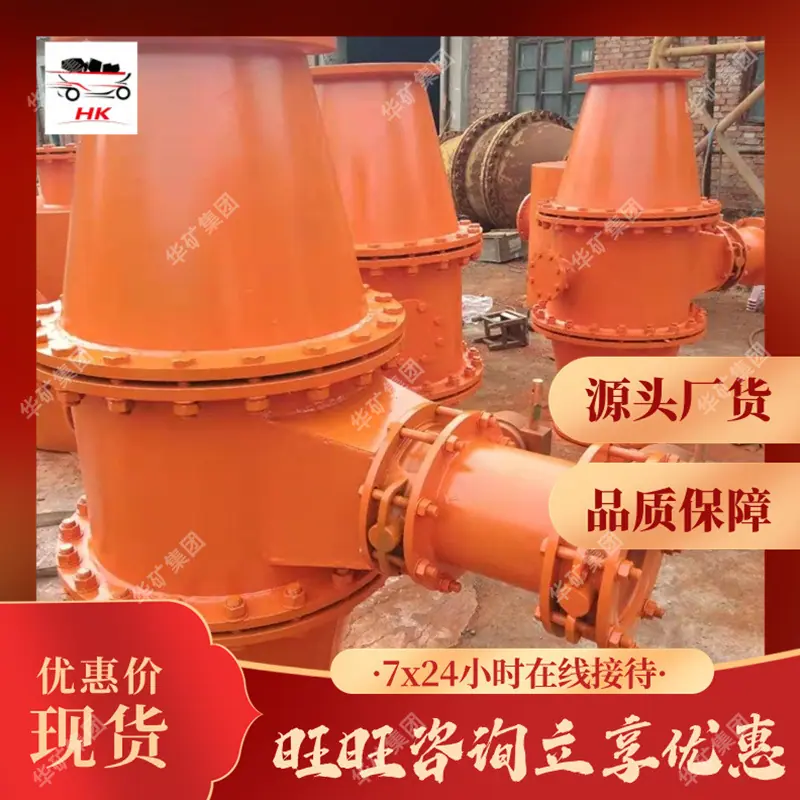

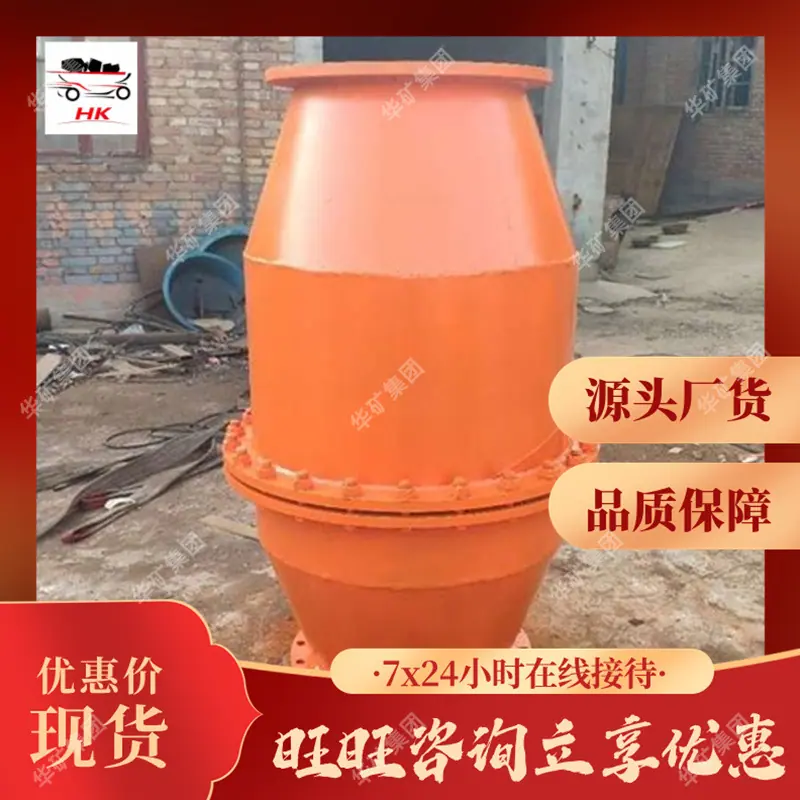

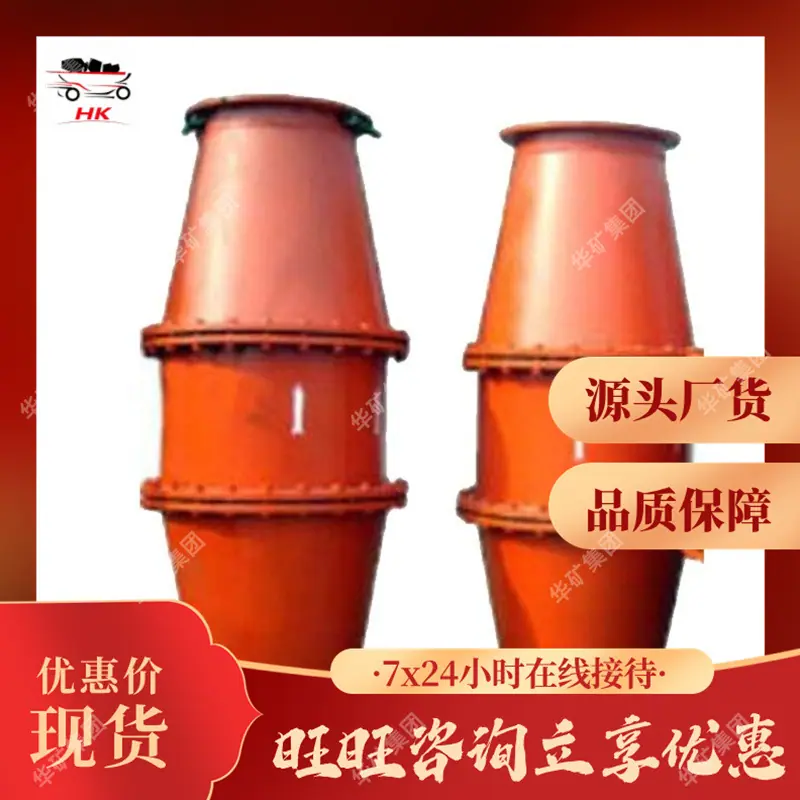

El modelo del dispositivo anti-retroceso de minas esEl dispositivo antirretorno de llamas tipo FHQ es un dispositivo especial que se utiliza para prevenir el reflujo de llamas cuando el gasoducto de una mina de carbón explota y se incendia. Es ampliamente utilizado. La disipación de calor de la malla de cobre impide la propagación de las llamas. Este conjunto de dispositivo antirretorno de llamas y dispositivo a prueba de explosiones es una medida de seguridad necesaria para los sistemas de extracción y utilización de gas. El dispositivo antirretorno de llamas es adecuado para su instalación en el sistema de tuberías de salida de gas, generalmente cerca del usuario o del surtidor de gas. El dispositivo antirretorno de llamas protege la seguridad de la mina, la estación de bombeo de extracción y del usuario.

Ámbito de aplicación: Se instala principalmente en la entrada y salida de la bomba de extracción de gas para brindar protección. En caso de accidente en la bomba o en su salida, evita que la onda expansiva dañe el sistema de extracción e impide que la llama se propague por la tubería de extracción, evitando así su propagación. El dispositivo antirretorno de llama es un elemento de seguridad esencial para el sistema de extracción y utilización de gas. Se instala en las tuberías del lado de succión y del extremo de escape de la bomba de extracción de gas para proteger la seguridad de la mina, del equipo de la bomba y de los usuarios. La malla de cobre disipa el calor para aislar la propagación de la llama.

Parámetros del producto del dispositivo anti-retroceso:

Los dispositivos anti-retroceso se dividen enHay 13 especificaciones en total, FHQ-0~12.

Los diámetros de entrada y salida de las tuberías de extracción de gas correspondientes son:DN150–DN1000.

Diámetro de tubería del sistema de bombeo aplicable:150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 1000 mm (se pueden diseñar y fabricar otros diámetros de tuberías del sistema de extracción según los requisitos del usuario).

presión laboral(Presión manométrica): ≤0,04MPa.

modeloFHQ-1 FHQ-2 FHQ-3 FHQ-4 FHQ-5 FHQ-6

longitud(mm) 1550 1650 1750 1780 1815 1860

Diámetro de la tubería de conexión(mm) 200 250 300 350 400 450

Capas de malla de alambre de cobre(Capa) 6 6 6 6 6 6

Diámetro de la malla de alambre de cobre(mm) 400 450 500 550 600 650

calidad(kilos) 310 330 380 450 510 620
