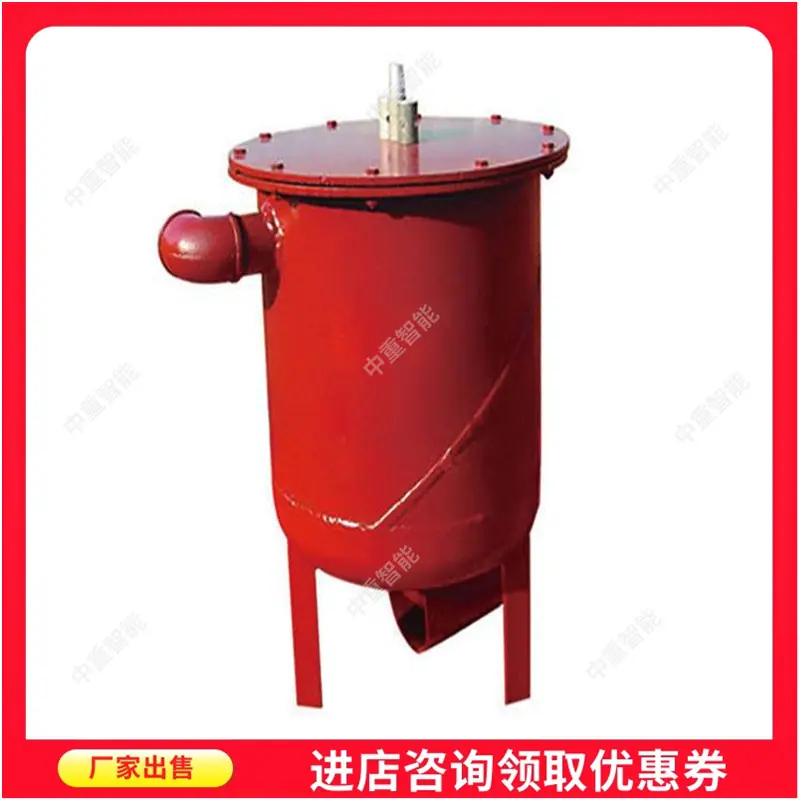

Cwg-Fy Descargador Automático de Agua por Presión Negativa Descarga Vertical de Escoria Descargador de Agua por Presión Negativa Tipo Válvula de Aire Descargador de Agua por Presión Negativa

Cómo utilizar el purgador de presión negativa:

1. El drenaje automático se instala en la parte baja de la tubería.

2. La tubería de entrada de agua del descargador automático de agua a presión negativa tipo CWG-FY se conecta directamente a la tubería de bombeo (se suelda una sección corta de 2' en la parte inferior de la tubería)

3. Ubicación de instalación del drenador automático de presión negativa tipo CWG-FY: suelde una boquilla de tubería de 1/2' en la parte superior de la tubería (si es una tubería suspendida, puede estar en cualquier posición por encima de la línea central de la tubería) y suelde una boquilla de tubería de 1,5' en la parte inferior.

4. En cada uno de los tramos cortos antes mencionados se instala una válvula para desconectar el drenaje de la tubería de bombeo cuando se repara el drenaje.

5. El tubo de conexión puede estar hecho de manguera reforzada con tela o de tubo de acero.

6. Si hay mucha suciedad en la tubería de bombeo y descarga, se debe instalar un sedimentador entre la tubería y el desagüe. El sedimentador debe ser preparado por el usuario. El sedimentador tiene una entrada de agua (1,5') y una salida de agua (3/4'). Es adecuado siempre que pueda asentar la suciedad en la tubería para que el desagüe funcione correctamente. No es necesario instalar un sedimentador en lugares donde la suciedad en la tubería sea menor.

7. La entrada de agua del desagüe debe estar más baja que el fondo de la tubería.

8. La línea central del drenaje debe ser lo más vertical posible, con una desviación vertical de ±10° respecto a la horizontal.
