Cilindro de ingeniería HSG 4SGL-40/20E-C HSGL-50/25E-C HSGL63/32E-C -250/1

Nota: Envío gratuito a Jiangsu, Zhejiang y Shanghái, los costos de envío a otras regiones corren por cuenta de los compradores, ¡gracias por su cooperación!

Cilindro Hidráulico de Ingeniería Serie HSG※ 01—E

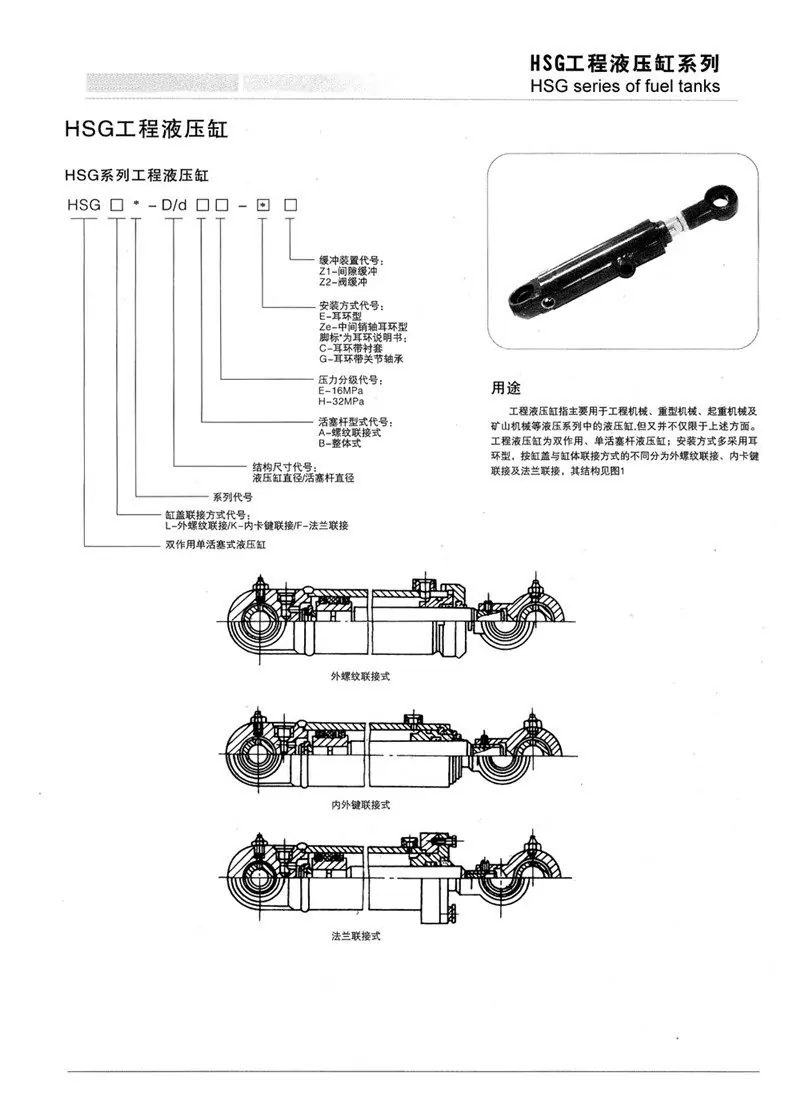

◆ Uso y características Cilindro hidráulico de pistón de simple vástago de doble efecto serie HSG※01—E, es el actuador que realiza movimiento lineal alternativo en el sistema hidráulico. Tiene las características de estructura simple, funcionamiento fiable, fácil montaje y desmontaje, fácil mantenimiento, y variedad de métodos de conexión, y posición de amortiguación seleccionable. Adecuado para maquinaria de ingeniería, maquinaria minera, maquinaria de elevación y transporte, maquinaria metalúrgica y otras industrias. ◆ Descripción del modelo Tabla 1: Método de conexión culata-bloque de cilindros nombre en clave Método de conexión 1 Arete de culata con buje 2 Arete de culata con rodamiento esférico 3 bisagra 4 brida final 5 Brida Central Tabla de método de conexión del extremo de la biela Tabla 2 nombre en clave Método de conexión Observación 1 extremo de barra rosca macho 2 rótula rosca interior para diámetro de cilindro D≥φ63 3 Terminal de dirección rosca macho cabeza de varilla ojal con casquillo 4 Terminal de dirección ojo de cabeza de varilla con rosca interior y casquillo para diámetro de cilindro D≥φ63 5 Terminal de dirección rosca macho cabeza de varilla ojillo con rodamiento liso esférico 6 Terminal de dirección ojillo de cabeza de varilla con rosca interior y rodamiento liso esférico para diámetro de cilindro D≥φ63 7 Orejeta de Biela de Pistón de una Pieza con Casquillo Solo para φ40, φ50 dos diámetros de cilindro 8 Biela Completa con Rodamiento Esférico Zona de Amortiguación Tabla Tabla 3 nombre en clave Parte Observación 0 Sin búfer en ambos extremos Diámetro del cilindro φ40, φ50, φ63 sin amortiguación en ambos extremos 1 con tope en ambos extremos Diámetro del cilindro φ80—φ250 Solo el extremo inferior del cilindro tiene amortiguación cuando la relación de velocidad φ=2 2 Base de cilindro con amortiguador 3 Extremo del cabezal del palo con amortiguación ◆ Guía de Selección 1. El usuario, según sus necesidades, consulta la "Descripción del Modelo" y, basándose en el método de conexión y la ubicación del buffer, consulta las Tablas 1 a 3, luego anota el método de conexión y el código de ubicación del buffer para determinar la forma estructural requerida. Basándose en la forma estructural, el diámetro del cilindro, la relación de velocidad, etc., determina la forma exterior y las dimensiones de conexión de instalación. 2. Especifique el modelo completo, la carrera seleccionada y la distancia de montaje al realizar el pedido. Código de Producto-Parámetro Principal-Método de Conexión y Código de Parte del Amortiguador~Carrera×Distancia de Montaje Nota: Los usuarios deben seleccionar la distancia de instalación según el rango de tamaño de distancia de instalación en la tabla de tallas P13-P20. Ejemplo: Un cilindro hidráulico que necesita un cliente determinado, el tipo de estructura de la culata del cilindro es de tipo chavetero, el cuerpo del cilindro es de conexión de brida central, sin amortiguación, la varilla del pistón es de extremo de varilla con rosca interna, el diámetro interior del cilindro es de Φ80 mm, el diámetro de la varilla es de Φ40 mm, la carrera S=1000 mm, la distancia de montaje L13=500 mm, su modelo de pedido es: HSGK01-80/40E-5210~1000×500. 3. El medio de trabajo de este cilindro hidráulico es aceite hidráulico tipo aceite mineral a temperatura normal (-20~80℃). ◆ Parámetros técnicos modelo Diámetro del orificio Diámetro (mm) Relación de Velocidad φ Excepto por el pequeño juego permitido cuando el pasador de la bisagra y el reborde central están conectados. (mm) Desplazamiento pequeño admisible (mm) cuando el eje de la bisagra y el brida intermedia están conectados 1.33 1.46 2 Diámetro de la varilla d(mm) .Viaje largo S(mm) Diámetro de la varilla d(mm) .Viaje largo S(mm) Diámetro de la varilla d(mm) .Viaje largo S(mm) HSGL01-40/dE 40 20 320 22 400 25 480 — 30 HSGL01-50/dE 50 25 400 28 500 32 600 — 35 HSGL01-63/dE 63 32 500 35 630 45 750 — 35 HSGL01-80/dE 80 40 640 45 800 55 950 — 55 HSGL01-80/dE 80 40 640 45 800 — — 30 55 HSGL01-90/dE 90 45 720 50 900 63 1080 40 60 HSGL01-100/dE 100 50 800 55 1000 70 1200 40 80 HSGL01-110/dE 110 55 880 63 1100 80 1320 40 70 HSGL01-125/dE 125 63 1000 70 1250 90 1500 35 55 HSGL01-140/dE 140 70 1120 80 1400 100 1680 45 80 HSGL01-150/dE 150 75 1200 85 1500 105 1800 50 80 HSGL01-160/dE 160 80 1280 90 1600 110 1900 40 70 HSGL01-180/dE 180 90 1450 100 1800 125 2150 45 90 HSGL01-200/dE 200 100 1600 110 2000 140 2400 45 100 HSGL01-220/dE 220 110 1760 125 2200 160 2640 50 100 HSGL01-250/dE 250 125 2000 140 2500 180 3000 55 105 Nota: 1、La relación de velocidad φ se refiere a la relación entre el área efectiva del pistón y el área efectiva de la cámara de la biela. 2、La relación de engranajes 1.46 y el tamaño del diámetro de la varilla intermedia son la serie preferida. 3、.Carrera grande en principio: φ=1.33, S=8D; φ=1.46, S=10D; φ=2, S=12D. 4. Cuando la S requerida por el usuario sea mayor que la especificada en la tabla. Para trazos grandes, se debe resolver mediante consulta mutua. ◆ El extremo de la biela es una conexión de rosca externa ※Nota: Al seleccionar una conexión de brida central o final, asegúrese de que el puerto de aceite 2-d2 esté en la posición central de cualquiera de dos de los orificios de montaje de la brida n-D3. ◆ Tabla de tamaños de conexión de instalación del extremo de la biela roscado interno/conexión de orejeta de cabeza de varilla

Esperamos su llamada o consulta en línea.

Nota: Para productos no estándar, el precio específico se determinará en función de los requisitos del producto.

【El comprador debe leer】

Servicio íntimo:

Por favor, contacte a servicio al cliente antes de confirmar la compra de este artículo para verificar si está en stock. Si la cantidad no es grande, generalmente no se agota, pero por favor confirme para evitar retrasar su uso urgente.
