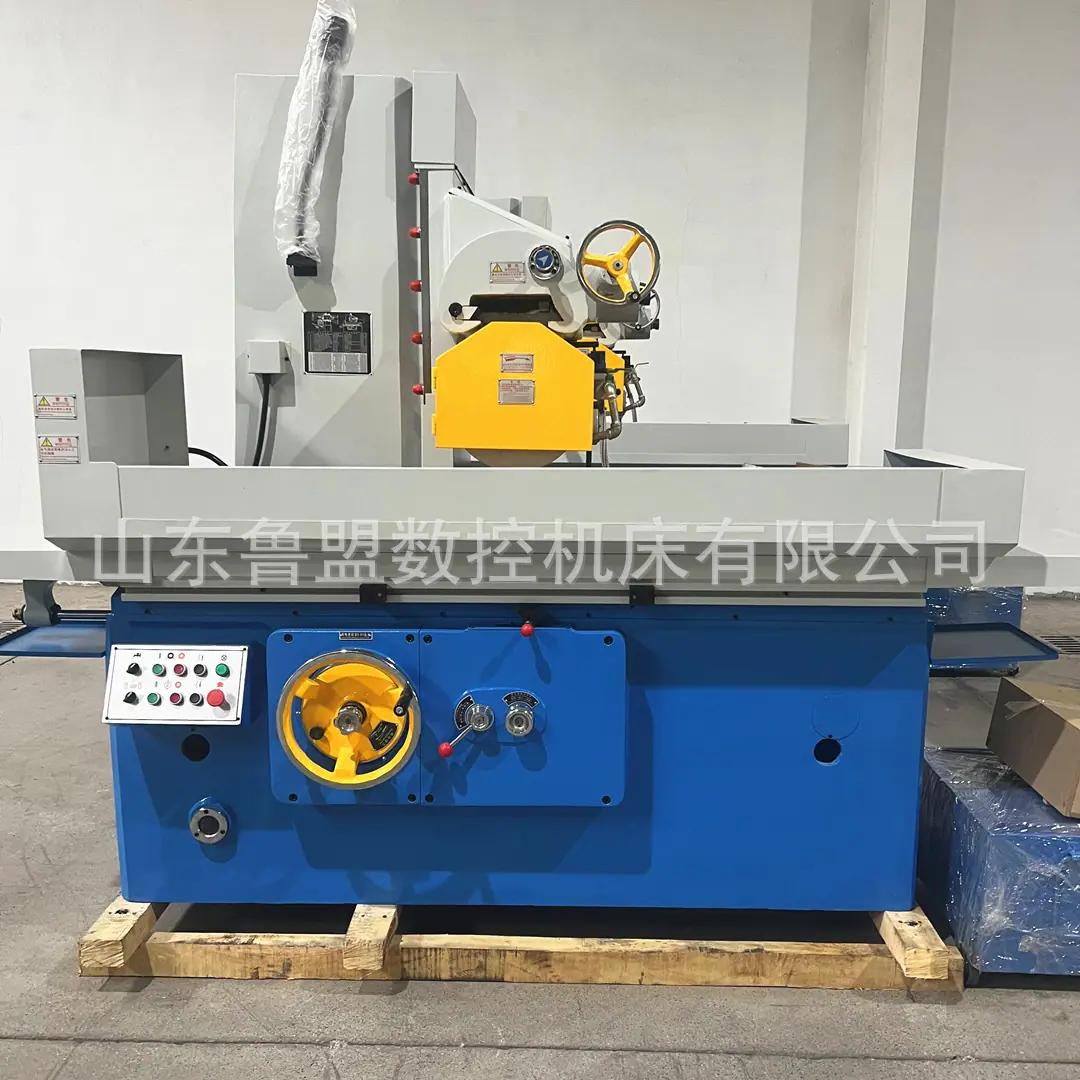

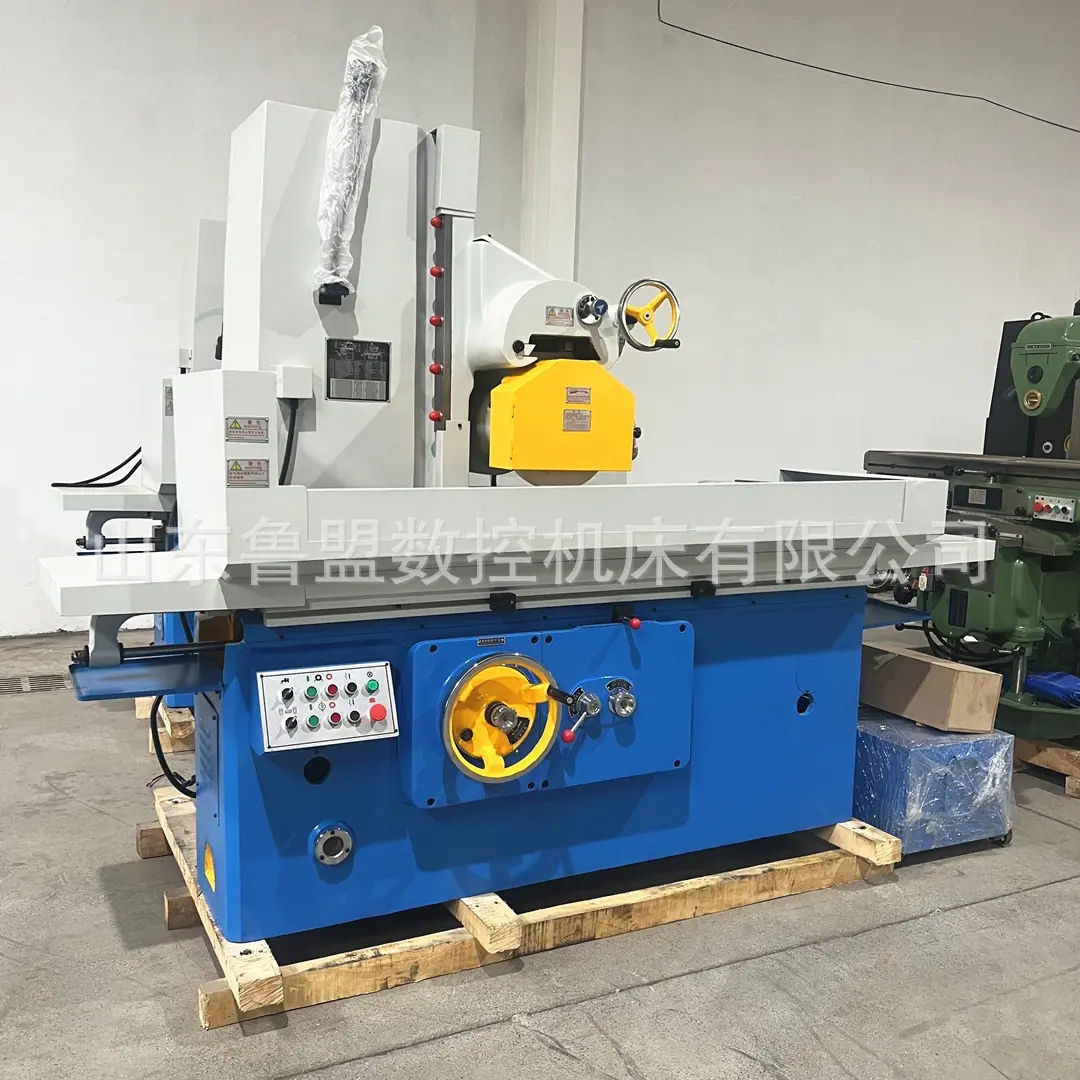

Esta serie de máquinas herramienta es adecuada para rectificar las superficies planas de varias piezas metálicas como acero, fundición y metales no ferrosos en la industria de fabricación de maquinaria.

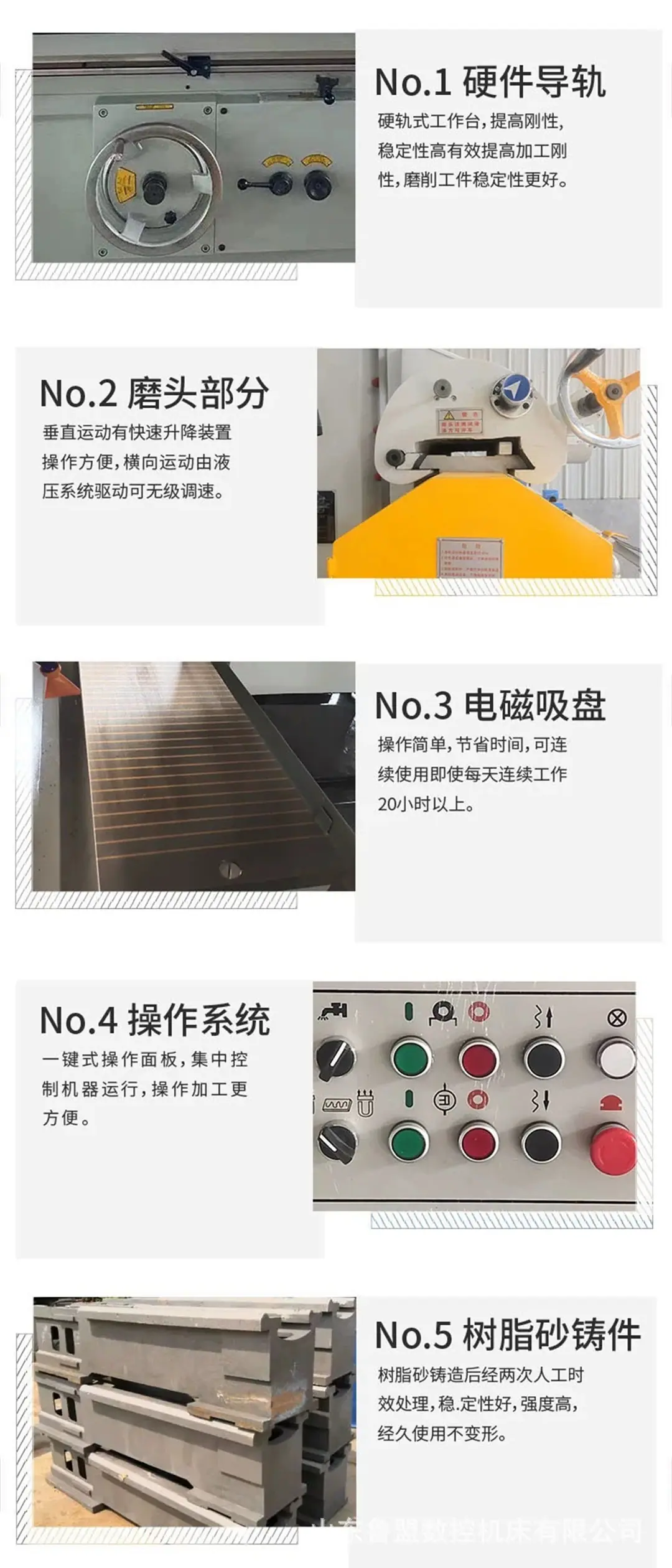

La guía de la cama adopta una estructura integral, tiene buena rigidez y la precisión longitudinal de la mesa de trabajo es alta:
Adopción de una estación hidráulica independiente con un depósito de aceite externo para reducir la deformación térmica de la máquina herramienta. ¡Sistema de lubricación automática! Apariencia limpia y hermosa:

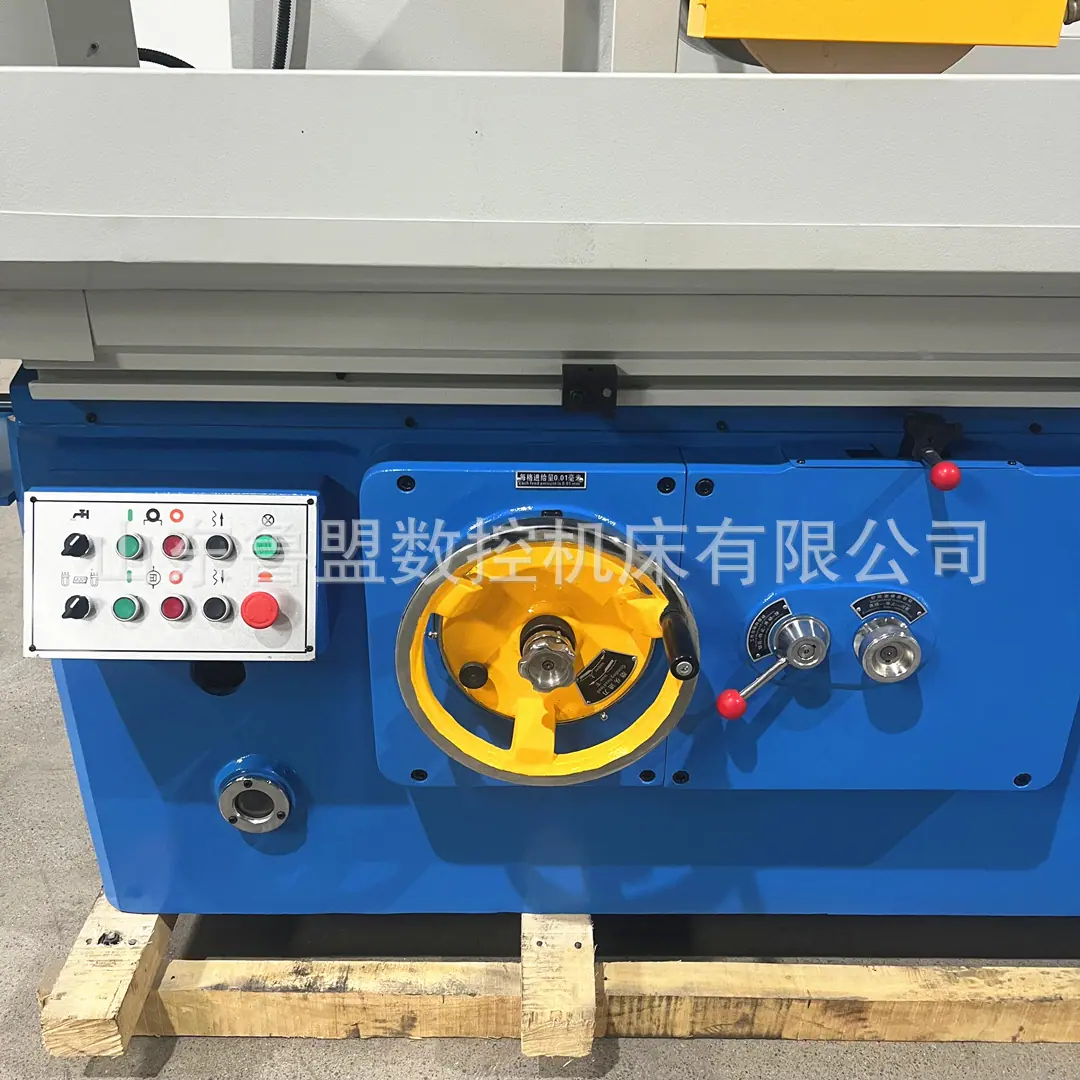

El movimiento longitudinal de la mesa de trabajo y el avance transversal del cabezal de rectificado son ambos accionados hidráulicamente, con regulación de velocidad continua:

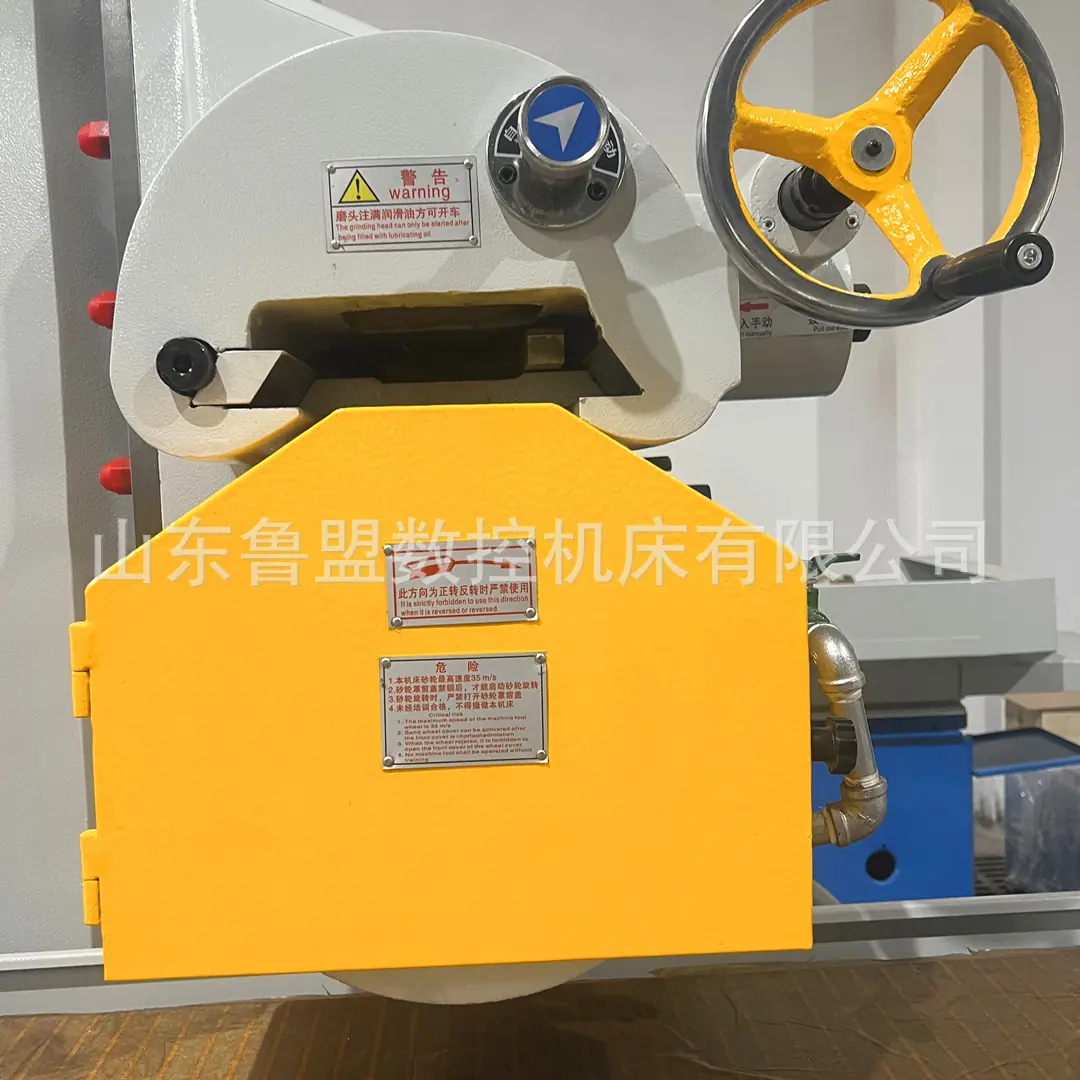

El extremo delantero del husillo adopta un cojinete de deslizamiento cilíndrico interior y cónico exterior, que tiene una larga vida útil y es conveniente para el mantenimiento:
Esta máquina tiene un dispositivo electrónico de magnetización/desmagnetización para facilitar la carga y descarga de las piezas de trabajo: y está equipada con un afilador de muela magnético, lo que permite afilar la muela sin retirar la pieza de trabajo:
Se puede añadir un dispositivo de pantalla digital, la pantalla es intuitiva.
|
|
Los principales parámetros técnicos |
unidad |
M7150×1000 |
|
banco de trabajo |
Tamaño del banco de trabajo (ancho x largo) |
mm |
500*1000 |
|
Tamaño máximo de molienda (ancho x largo x alto) |
mm |
500*1000*280 |
|
|
Movimiento longitudinal de la mesa de trabajo (hidráulico) |
mm |
200-1600 |
|
|
Velocidad del banco de trabajo (regulación de velocidad continua) |
m/min |
5-25 |
|
|
Número de ranuras en T en la mesa de trabajo |
|
3 |
|
|
ancho |
mm |
18 |
|
|
Capacidad de carga del banco de trabajo (incluida la ventosa electrónica) |
kilogramo |
980 |
|
|
Tamaño de la ventosa electrónica (ancho x largo) |
mm |
500×1000 |
|
|
Cabezal de rectificado |
Movimiento lateral máximo del cabezal de rectificado |
mm |
680 |
|
Realizar la alimentación horizontal del cabezal (regulación de velocidad continua) continuo Desconectado |
mm/min mm/tiempo |
0.8-3 5-25 |
|
|
Escala mínima del volante vertical |
mm |
0.01 |
|
|
Alimentación vertical del cabezal de rectificado por cada rotación del volante |
mm |
0.5 |
|
|
Tamaño de la muela abrasiva (diámetro exterior x ancho x diámetro interior) |
mm |
Φ350×50×Φ203 |
|
|
motor fuerza |
Capacidad total de los equipos eléctricos |
KVA |
15 |
|
Motor del cabezal de rectificado fuerza Velocidad de rotación |
KW r/min |
9 1440 |
|
|
Trabajar Exactitud |
Paralelismo de la superficie mecanizada con la superficie base |
mm |
300:0.008 |
|
Rugosidad de la superficie de la pieza de trabajo |
micras |
Ra0.63 |
|
|
Toda la máquina parámetro |
Dimensiones de la máquina herramienta (aprox.) (largo x ancho x alto) |
mm |
2800× 2100×2500 |
|
Tamaño aproximado de la caja de embalaje (largo x ancho x alto) |
centímetro |
3000×2300×2700 |
|
|
Peso neto (aprox.) |
kilogramo |
3500 |
Accesorios y herramientas:
|
número de serie |
nombre |
especificaciones o marcas |
cantidad |
|
1 |
Mandril electromagnético |
500 |
1 juego |
|
2 |
dispositivo de enfriamiento |
|
1 juego |
|
3 |
Muela con mandril (dentro de la caja) |
P400x40x203WA46LV35 M7140.32-001 M7140.32-100 M7160x16..32-301 M7160x16..32-500 |
1 juego |
|
4 |
Eje de equilibrio |
M7150.85-300 |
1 artículo |
|
5 |
Afilador de muelas (sin broca de diamante) |
M7130C.60 |
1 par |
|
6 |
Tuerca de tensor |
M7130.85-301 |
1 par |
|
7 |
Raspador de plástico para chips |
M7130.85-500 |
1 artículo |
|
8 |
Tuerca tensor con manija |
M7130.85.1 |
1 par |
|
9 |
Llave de tuerca redonda |
78-85/S93-1 |
1 artículo |
|
10 |
Llave de tuerca redonda |
135-145/S93-1 |
1 artículo |
|
11 |
llave de una sola cabeza |
19/S91-2 |
1 artículo |
|
12 |
Pernos de anclaje, tuercas y arandelas |
M20x400/J23-8 M20/J11-1、20/J51-1 |
2 pares |
|
13 |
Plancha de colchones a máquina |
160x80 |
5 piezas |
