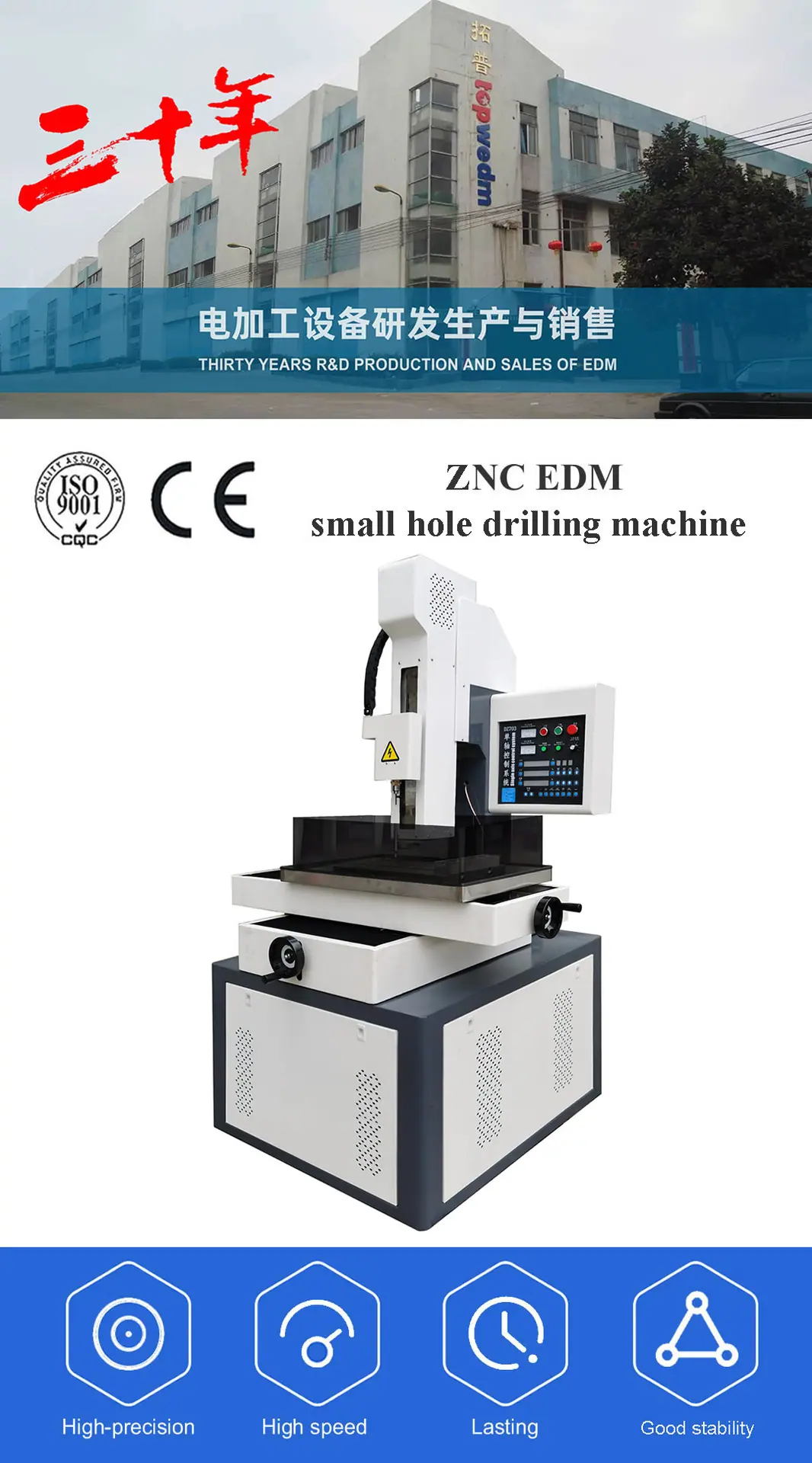

El Fabricante de Máquinas Herramienta de Chispa Eléctrica Suministra la Taladradora de Alta Velocidad Dz703, una Máquina Perforadora de Agujeros Finos de 0.2 mm
Variaciones
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
| Disponible exclusivamente a través de las fronteras | ||
| Adquisiciones profesionales y servicios preferenciales, envío de mercancías a todo el mundo. | ||
 Precio original 3300.00 Precio de venta: ￥ 3300.00 |  Precio original 2000.00 Precio de venta: ￥ 2000.00 |  Precio original 3300.00 Precio de venta: ￥ 3300.00 |  Precio original 4600.00 Precio de venta: ￥ 4600.00 | ||
 Precio original 8000.00 Precio de venta: ￥ 8000.00 |  Precio original 98000.00 Precio de venta: ￥ 98000.00 |  Precio original 5000.00 Precio de venta: ￥ 5000.00 |  Precio original 5000.00 Precio de venta: ￥ 5000.00 |
Parámetros del producto/Los principales parámetros técnicos
| proyecto Artículo | parámetro Parámetros | ||||
| Modelo de máquina Cuerpo de la máquina | DZ703-430 | DZ703-435 | DZ703-640 | DZ702-435 | DZ702-640 |
| Diámetro del electrodo Peso máximo del electrodo | 0.3- 3.0mm | 0.3- 3.0mm | 0.3- 3.0mm | 0.15- 3.0mm | 0.15- 3.0mm |
| Dimensiones útiles del tanque (largo x ancho x alto) Tamaño del tanque de aceite (An. x Pr. x Al.) | 680×450×40mm | 710×470×40mm | 850×470×40mm | 710×470×40mm | 850×470×40mm |
| Tamaño de la superficie de trabajo (largo x ancho) Tamaño de la mesa de trabajo (X*Y) | 450×380mm | 500×400mm | 600×400mm | 500×400mm | 600×400mm |
| Recorrido del eje XY de la mesa de trabajo Recorrido del eje XY | 400×300mm | 450×350mm | 600×400mm | 450×350mm | 600×400mm |
| Recorrido del servomotor del eje Z Recorrido del servo del eje Z | 320 mm | ||||
| Recorrido auxiliar del eje Z Recorrido auxiliar del eje Z | 300 mm | ||||
| Distancia mínima/máxima de la mesa de trabajo a la guía El espacio máx. entre la guía y la mesa de trabajo | 50-350nm | ||||
| Longitud máxima del electrodo Longitud MÁX. del Electrodo | 500 mm | ||||
| Velocidad del cabezal giratorio (eje C) Velocidad del cabezal giratorio (eje C) | 20-120rpm | ||||
| Presión máxima del fluido de trabajo Presión de operación de la bomba | 8 Mpa | ||||
| Peso máximo de la pieza de trabajo Peso máximo de la pieza de trabajo | 300 kilos | ||||
| fuente de alimentación Fuente de alimentación | 3×380V ±10% ,50/60Hz | ||||
| Corriente máxima de procesamiento Corriente máxima de trabajo | 30A | ||||
| fuerza Potencia máx. | 4,0 kVA | ||||
| Velocidad máxima de procesamiento Velocidad máxima de mecanizado | 10-100nnn/min (Es diferente para cada material) | ||||
| Método de visualización pantallas | Pantalla digital | ||||
| Modo de movimiento de eje Modos de movimiento de cada eje | Eje X, Y manual, control servo del eje Z | ||||
| Resolución de cada eje Resolución de cada eje | 1 μm | ||||
| Unidad de accionamiento mínima Unidad de accionamiento mínima | 1 μm | ||||
| Modo de accionamiento del eje Z Tipo de accionamiento del eje Z | Servo híbrido Servomotor híbrido | ||||
| Método de filtración de fluidos de procesamiento Método de Trabajo | Espacio entre líneas Filtración de huecos de línea | ||||
| Capacidad del tanque de fluido de trabajo Capacidad de la unidad dieléctrica | 25 Litros | ||||
| Peso de la máquina Peso de la máquina | 510kg | 530 kilos | 580 kilos | 530 kilos | 580 kilos |
| Dimensiones de la máquina herramienta Tamaño exterior | 1120×1200×2000mm | 1220×1200×2000mm | 1420×1260×2000mm | 1220×1200×2000mm | 1420×1260×2000mm |

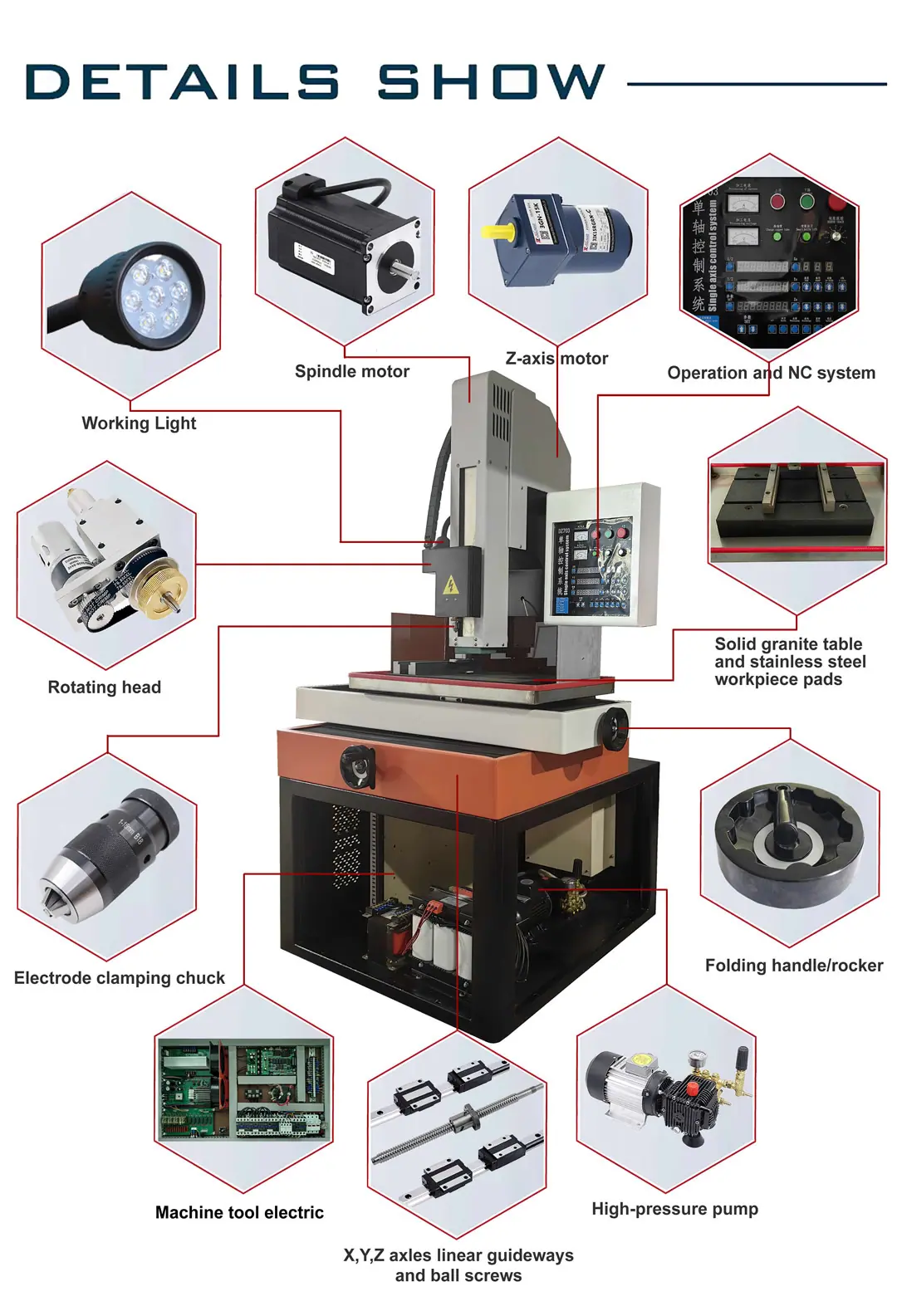

Características de la máquina de perforación de alta velocidad EDM
（1）Adoptando un diseño clásico integrado, la estructura se hace más razonable mediante análisis de elementos finitos durante el proceso de diseño. Tiene las características de forma hermosa, estructura novedosa, rendimiento superior y un fuerte sentido de la industria moderna. El rendimiento del sistema operativo se optimiza y mejora de manera integral, simplificando los pasos de operación, y es más conveniente y rápido;
(2) Los tres ejes de la dirección de avance de la máquina herramienta adoptan guías lineales de precisión, reduciendo el coeficiente de fricción, permitiendo que la máquina mantenga la precisión durante mucho tiempo, mejorando así la vida útil y el rendimiento de la máquina herramienta;
(3) El husillo adopta un modo de control de dos velocidades, haciendo que la velocidad de retracción sea el doble de rápida que la velocidad de mecanizado, y sigue de cerca durante el mecanizado, logrando un mecanizado eficiente y estable de electrodos finos;
(4) La rotación del electrodo adopta una cabeza giratoria con transmisión por correa síncrona, que es de tamaño pequeño y bajo nivel de ruido;
(5) Superficie de trabajo de granito de precisión, depósito de fluido de trabajo de acero inoxidable, no se deforma, no se oxida, fácil de mantener;
(6) La adopción de un sistema de lubricación centralizado hace la operación más conveniente y asegura la lubricación constante del husillo de bolas y los componentes de lubricación de la guía lineal, extendiendo en gran medida la vida útil mecánica.
Características del Sistema de Máquina Perforadora de Alta Velocidad EDM
(1) Puede procesar diversos materiales conductores como acero inoxidable, acero templado, carburo cementado, cobre, aluminio, etc.;
(2) Puede procesar diámetros de agujero de ￠0.3～￠3.0, la relación máxima profundidad-diámetro puede alcanzar 300:1 o más;
(3) Puede penetrar directamente desde la pendiente, la superficie curva, se aceptan tanto electrodos de cobre amarillo como rojo;
(4) Usar agua del grifo directamente como fluido de trabajo es de bajo costo, libre de contaminación e inofensivo, cumpliendo con los requisitos de protección ambiental;
(5) Adopción de bomba de agua de alta presión, bajo ruido de trabajo, larga vida útil, haciendo el procesamiento más estable;
(6) Los ejes X e Y del banco de trabajo están equipados con pantalla digital de rejilla. Función de posicionamiento táctil de borde, operación conveniente;
(7) El eje Z tiene una función de profundidad fija, el electrodo se limpia automáticamente a cero al entrar en contacto con la pieza de trabajo y se retrae automáticamente a la altura establecida al completar la profundidad fija;
(8) Tecnología de fuente de alimentación de pulso adaptativo digital, bucle SML rápido único, bajo consumo de electrodo, superficie mecanizada lisa y sin rebabas.
