Módulo de Fuente de Alimentación Regulada Ajustable DC-DC LM2596 Módulo LM2596S con Voltímetro de Pantalla Digital con Calibración

Ámbito de aplicación:

Este módulo se puede utilizar en el campo de reducción donde el voltaje de entrada es mayor que el voltaje de salida, como baterías, transformadores de potencia, fuentes de alimentación reguladas ajustables DIY, fuentes de alimentación para portátiles montadas en vehículos de 24V, reducción de equipos industriales, 12V a 3.3V, 12V a 5V, 24V a 5V, 24V a 12V, 36V a 24V, etc.

Características:

Con pantalla de voltímetro, error del voltímetro ±0.1V, rango 4～40V. (Nota: Cuando el voltaje de entrada es inferior a 4V, el voltímetro integrado no funciona y no se muestra)

Botón táctil 5*5 de gran volumen para cambiar la entrada de medición o el voltaje de salida, y hay una luz indicadora para mostrar qué voltaje de extremo se está midiendo. Al encenderse por primera vez, el tubo digital muestra por defecto el voltaje de entrada, y la luz indicadora de entrada IN está encendida; toque ligeramente el botón y el tubo digital mostrará el voltaje de salida, y la luz indicadora de salida OUT estará encendida. Además, la última configuración se mantiene, incluso si se apaga y se vuelve a encender.

El voltímetro se puede apagar, presione y mantenga presionado el interruptor durante más de 1 segundo y menos de 4 segundos, y suéltelo para apagarlo. Después de que el voltímetro se apague, solo presione brevemente el interruptor para encenderlo.

Función de calibración de error de medición de voltaje de entrada y salida，PrensaMantenga pulsado el interruptor durante más de 4 segundos, suelte y entre en la función de calibración de error de medición de voltaje, en este momento la luz IN está encendida (terminal de entrada de calibración), el tubo digital parpadea para mostrar el valor de calibración (el parámetro de fábrica es 0.0), en este momentoperroEl botón puede cambiar este valor (el rango de valores es -0.5～0.5, la unidad es V), un número positivo indica calibración hacia arriba y un número negativo indica calibración hacia abajo. Después de ajustar el valor de calibración del extremo de entrada,PrensaPresione el botón por más de 2 segundos, suéltelo para ingresar a la calibración de error del extremo de salida, en este momento la luz OUT está encendida (calibrando el extremo de salida), y se muestra el valor de calibración del extremo de salida, el método de ajuste es el mismo que el del extremo de entrada, después de ajustar el valor de calibración del extremo de salida,PrensaPresione el botón por más de 2 segundos, suéltelo, guarde el valor establecido y regrese a la visualización de voltaje normal. El valor de corrección establecido entra en vigor inmediatamente y no se pierde al apagar la alimentación. (Con esta función, puede cumplir con sus requisitos de mayor precisión)

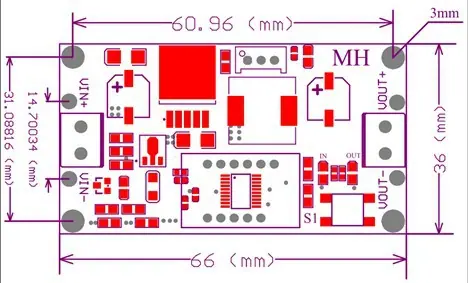

5. Con bloques de terminales, es fácil de usar sin un soldador, y los puntos de conexión del cable de soldadura están reservados

(El voltaje de entrada debe ser al menos 1V más alto que el voltaje de salida)

6. Utilizando una frecuencia de oscilación interna de 150 KHz, pertenece al regulador de voltaje conmutado de segunda generación, con bajo consumo de energía y alta eficiencia

7. El extremo de entrada está protegido por un diodo, y la conexión inversa no quemará el módulo

8. Con protección contra sobrecalentamiento y protección contra cortocircuito (por favor, fortalecer la disipación de calor si excede los 15W)

Precauciones:

• La corriente de salida máxima Z puede ser de hasta3A, la corriente de operación recomendada esAlrededor de 2A, añade un disipador de calor si supera los 2A
• cuandoEl voltaje de salida no se puede ajustar., siempre igual al voltaje de entrada.por favorPrimero, gire el potenciómetro en sentido antihorario más de 10 vueltas., luego use el móduloEntonces el voltaje se puede ajustar normalmente. Porque el voltaje de salida predeterminado de este módulo reductor es de alrededor de 20V cuando sale de fábrica.
