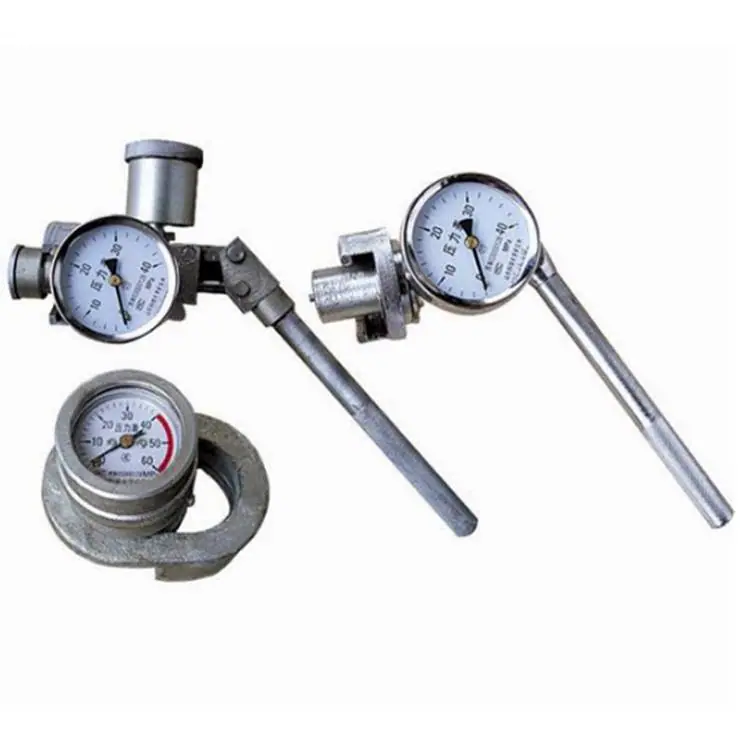

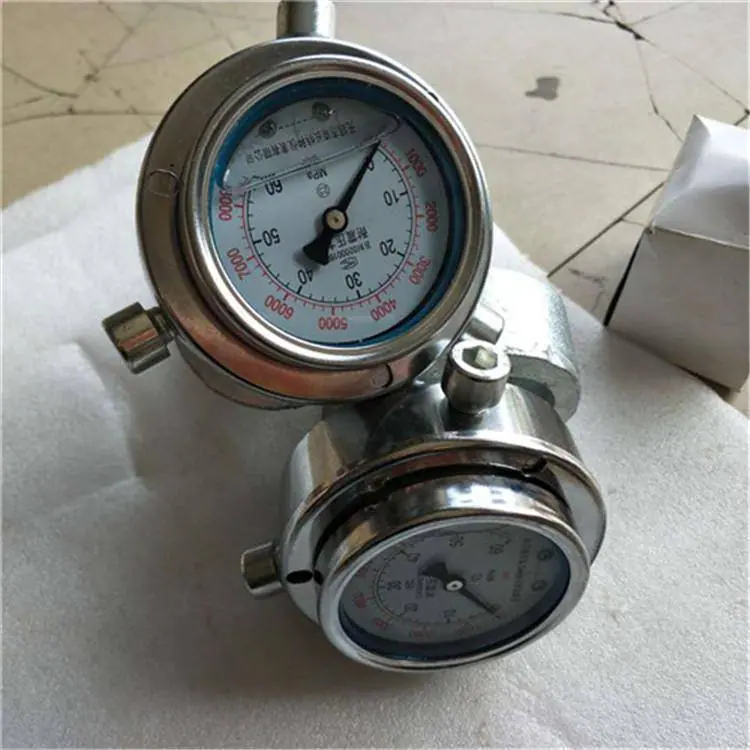

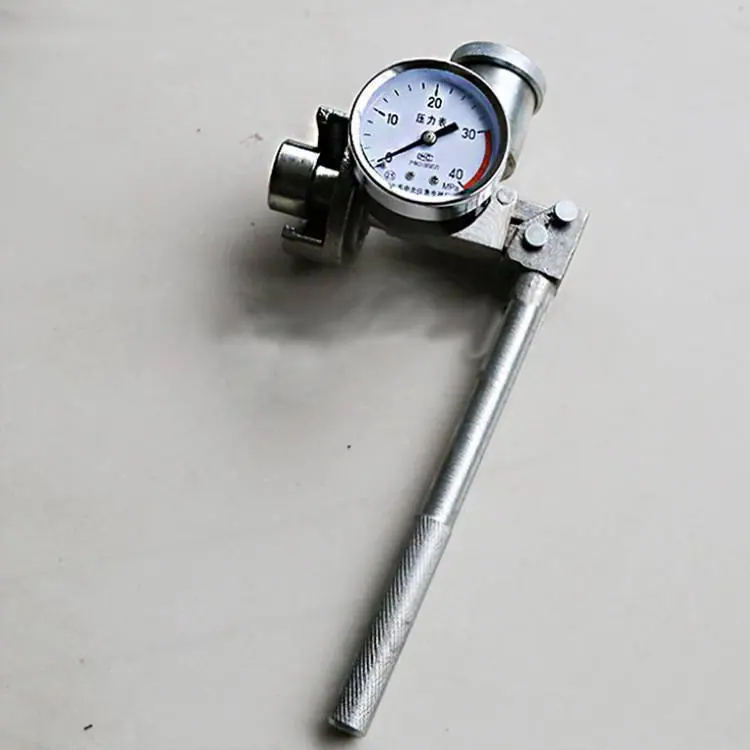

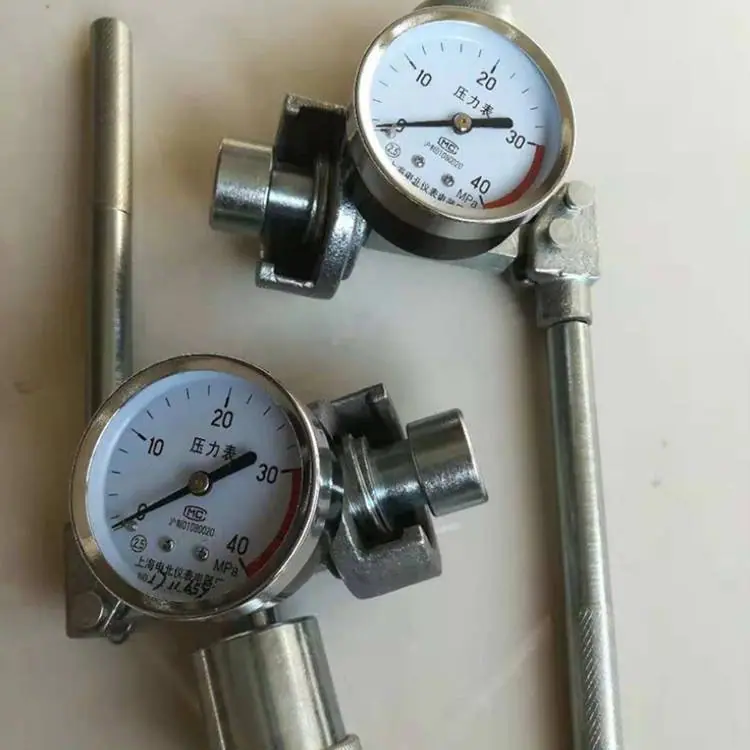

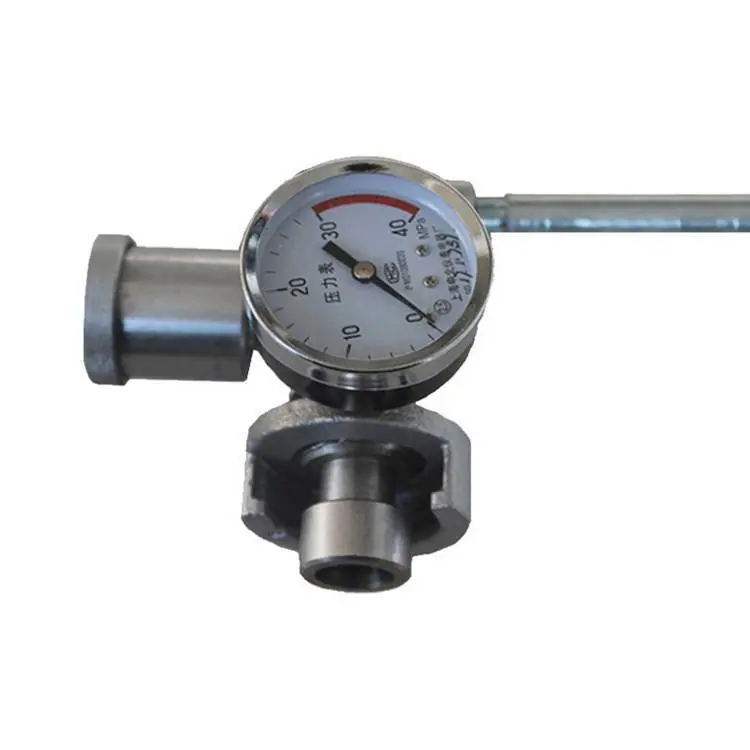

El Instrumento Medidor de Presión de Columna Única Tipo Minería Sy-60 es Fácil de Operar y Conveniente para la Medición

Características del banco de pruebas de un solo puntal hidráulico

1. La bomba de emulsión es una bomba de baja presión. La bomba de aceite impulsa el cilindro de refuerzo para generar alta presión, lo que permite producir emulsiones de diferentes presiones para diversas pruebas.

2. Equipado con un panel de botones centralizado y equipo de iluminación, es fácil de operar y mejora las condiciones de operación.

3. Se puede utilizar un soporte de presión vertical opcional para realizar varias pruebas en el soporte hidráulico único, lo que mejora en gran medida la eficiencia de detección.

4. El sistema de detección por computadora integra visualización, recopilación, procesamiento y detección de tiempos de datos, y puede generar e imprimir activamente informes de pruebas.

Indicadores técnicos principales del banco de pruebas de puntal hidráulico único

Sistema de presión de aceite del banco de pruebas:

Caudal de la bomba de aceite: 20 L/min

Presión nominal: 25 MPa

Presión: 31,5 MPa

Medio de Trabajo: Aceite Hidráulico Antidesgaste #46

Posición de la Válvula de Prueba: 2

Sistema de emulsión de banco de pruebas:

Potencia del motor: 1.6KW

Caudal de la bomba: 15 L/min

Presión nominal: 40 MPa

Presión: 60 MPa

Medio de Trabajo: Emulsión al 3-5%

Caudal pequeño y estable: 0.04 L/min

Precisión de detección de presión: 0,25%FS;

Prueba de press de banca

Vertical (1000 KN)

Capacidad de carga: 1000 kN

Capacidad de carga nominal: 600 kN

Altura de carga: DW28

Presión de Trabajo: 19MPa

Formulario de prueba de presión: carga interna/externa

Carrera del Cilindro: 700mm

Parámetros técnicos principales del banco de pruebas de puntal hidráulico único

Número de puntos de medición: 1～128;

Velocidad de escaneo: 0.02 segundos/punto, 0.5 segundos/unidad;

Resolución: 0.05 mpa;

Precisión: mejor que 1%f;

Distancia de comunicación: >1800m;

Velocidad de comunicación: 9600 bits/s;

Aislamiento: La entrada de señal está aislada de la salida de la interfaz de comunicación, con una fuerte capacidad antiinterferencia;

Entorno de trabajo: Temperatura: -20℃～+70℃; Humedad ≤85%rh.
