Taishen se especializa en ejes neumáticos personalizados para baldosas con ejes neumáticos tipo llave, asegurando garantía de calidad y entrega rápida, con procesamiento personalizado

La misión debe cumplirse Entrega perfecta Puede cumplir con los requisitos de productos de alta precisión
(Taisen es un proveedor de accesorios de una empresa cotizada en bolsa)

Eje de aire tamaño no estándar, hecho a medida según los planos del cliente; para detalles del precio, por favor consulte a Yunxin

Bienvenido a la comunicación en línea de Wangwang

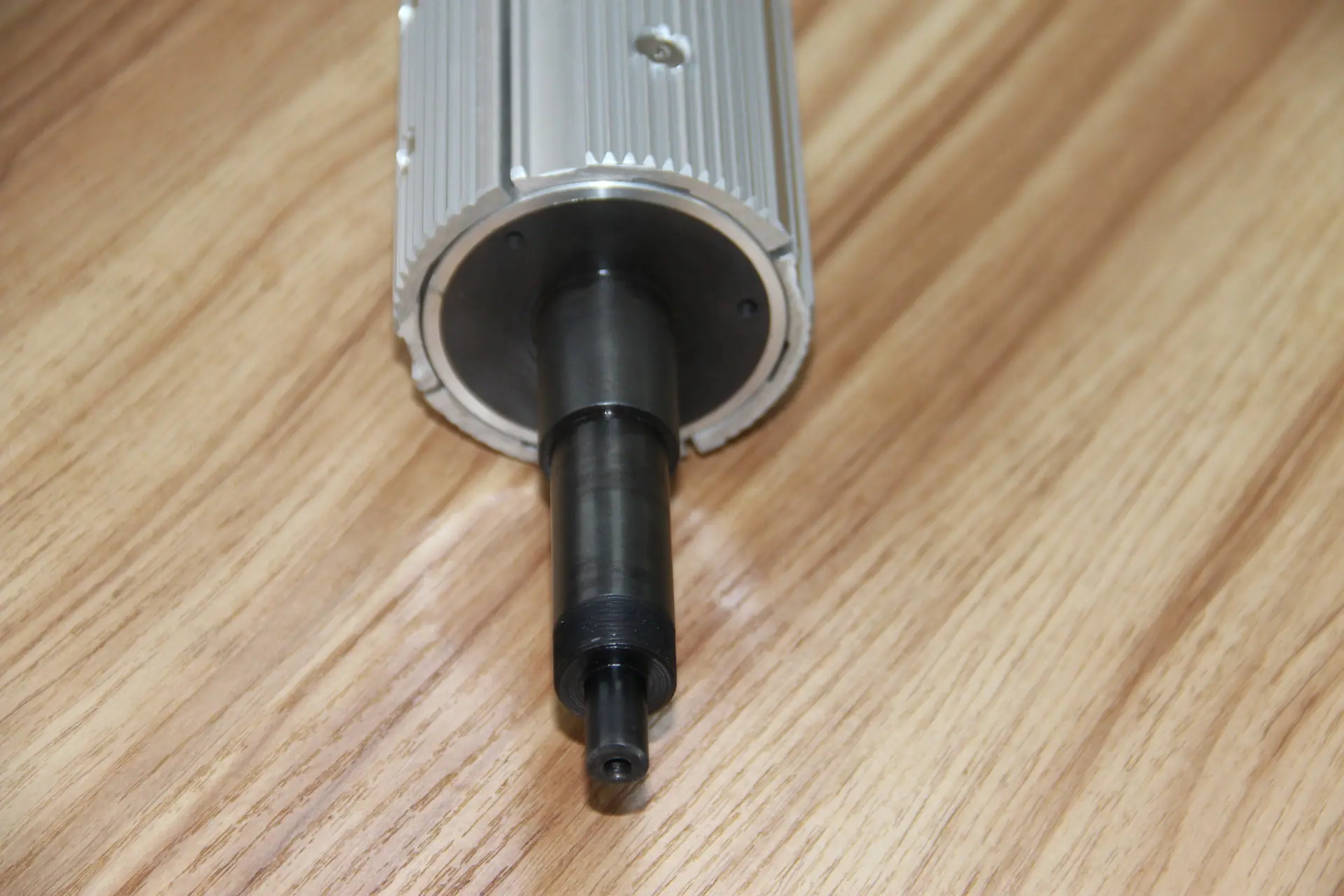

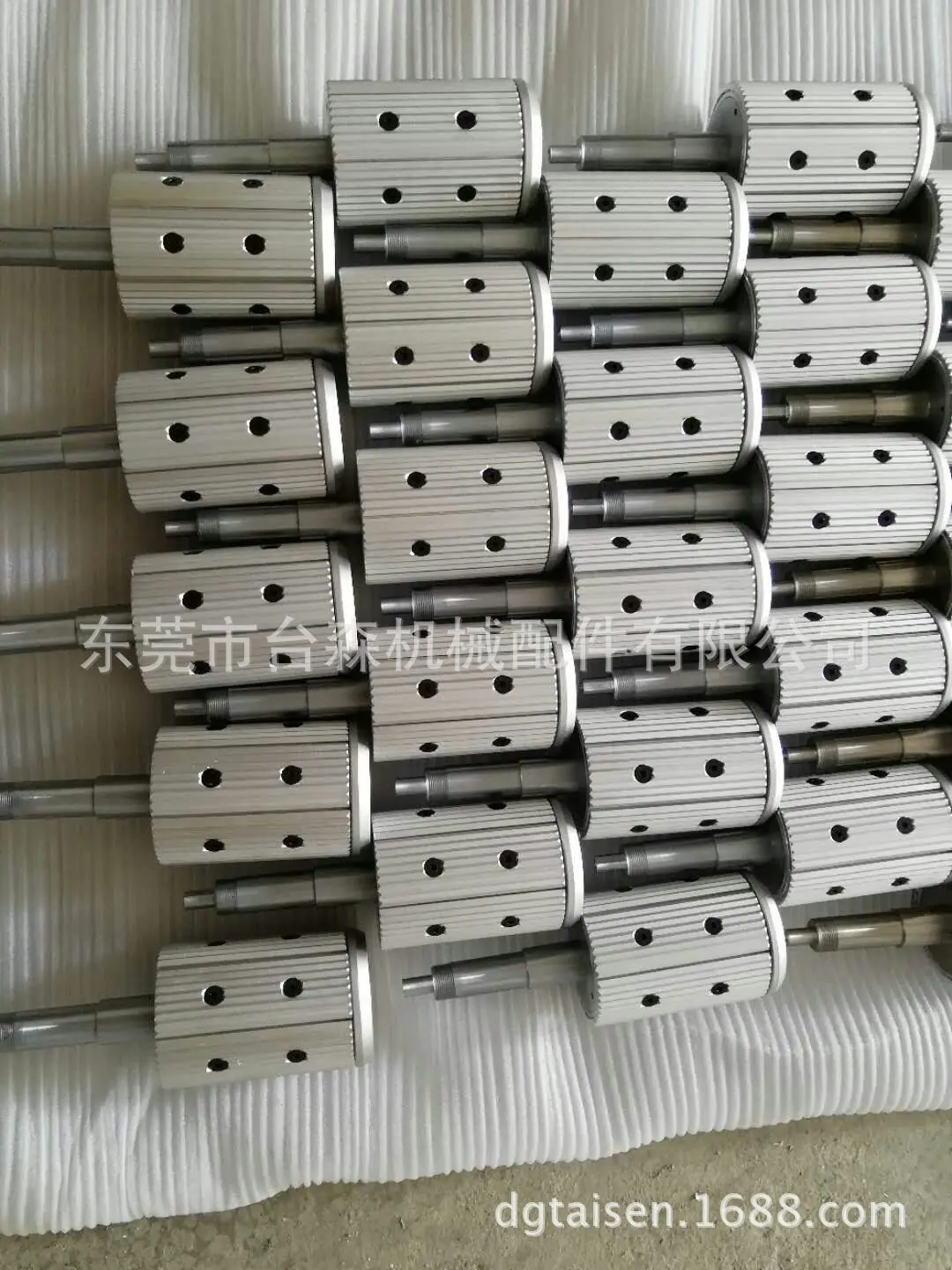

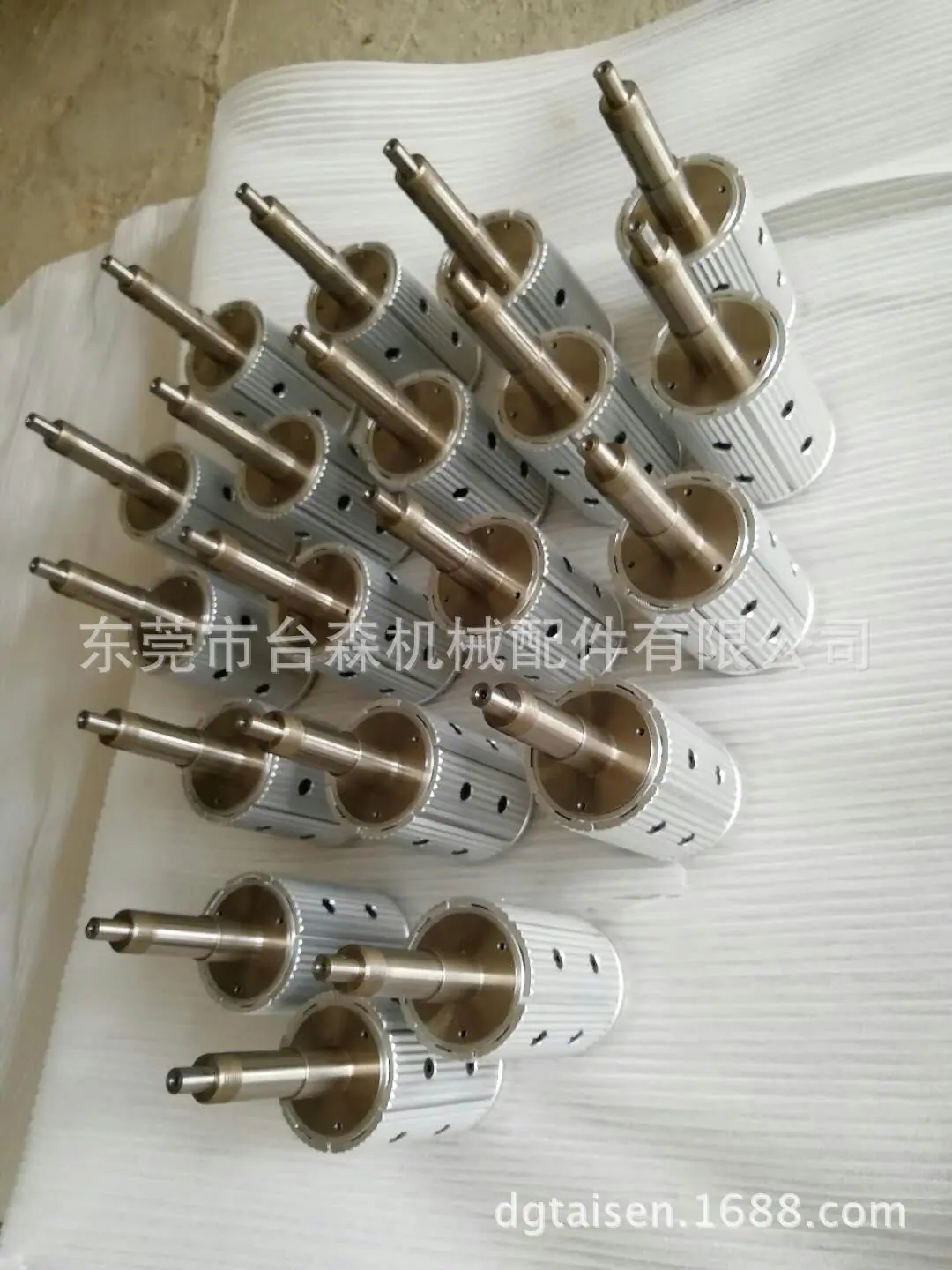

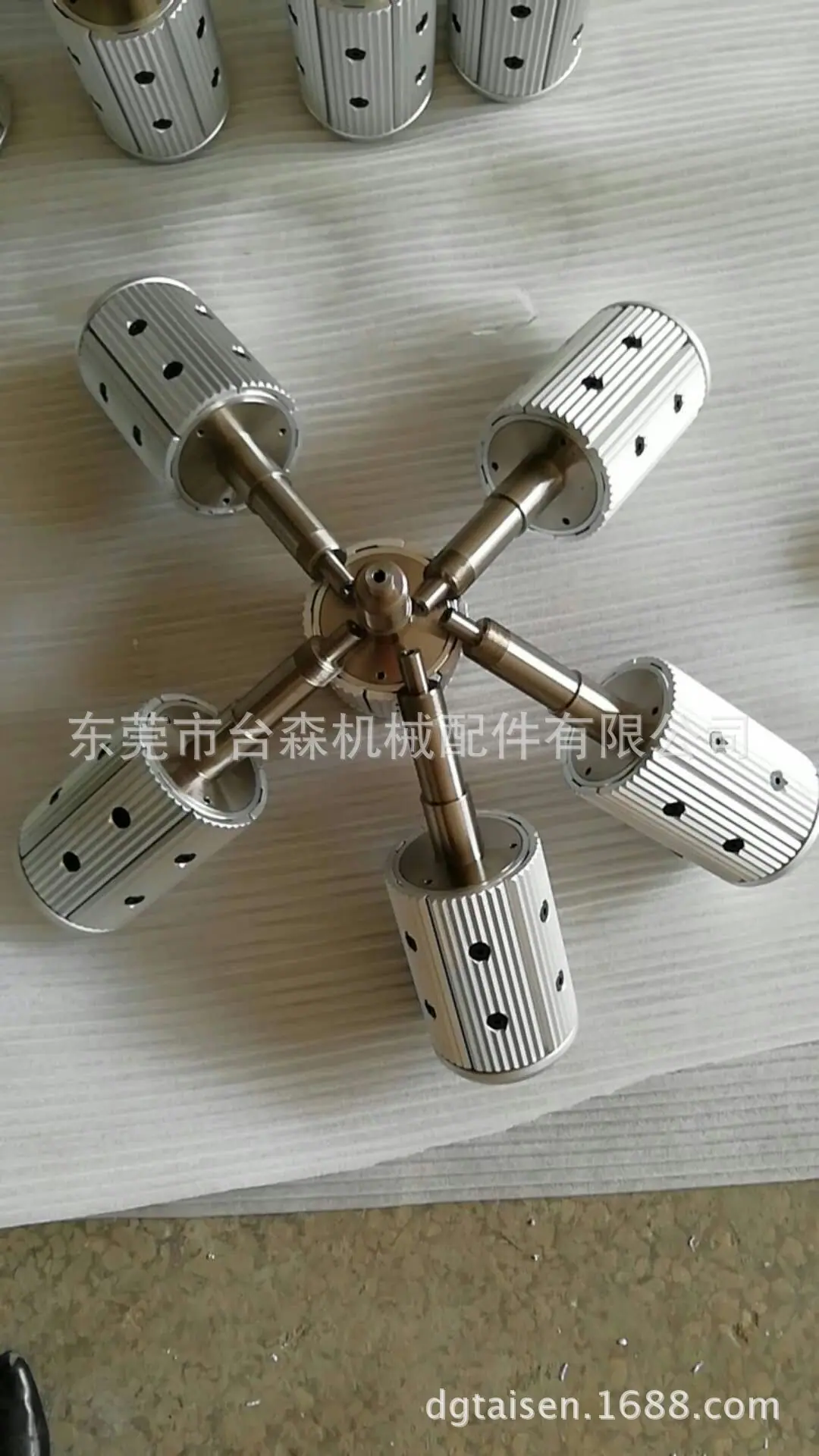

Exhibición de Producto Personalizado con Eje de Aire Convencional

Instrumento de medición de concentricidad de alta precisión E6202XY2 instrumento de medición de redondez eléctrica detecta concentricidad convencional menor a 0.3MM
Requisitos especiales concentricidad más precisa más

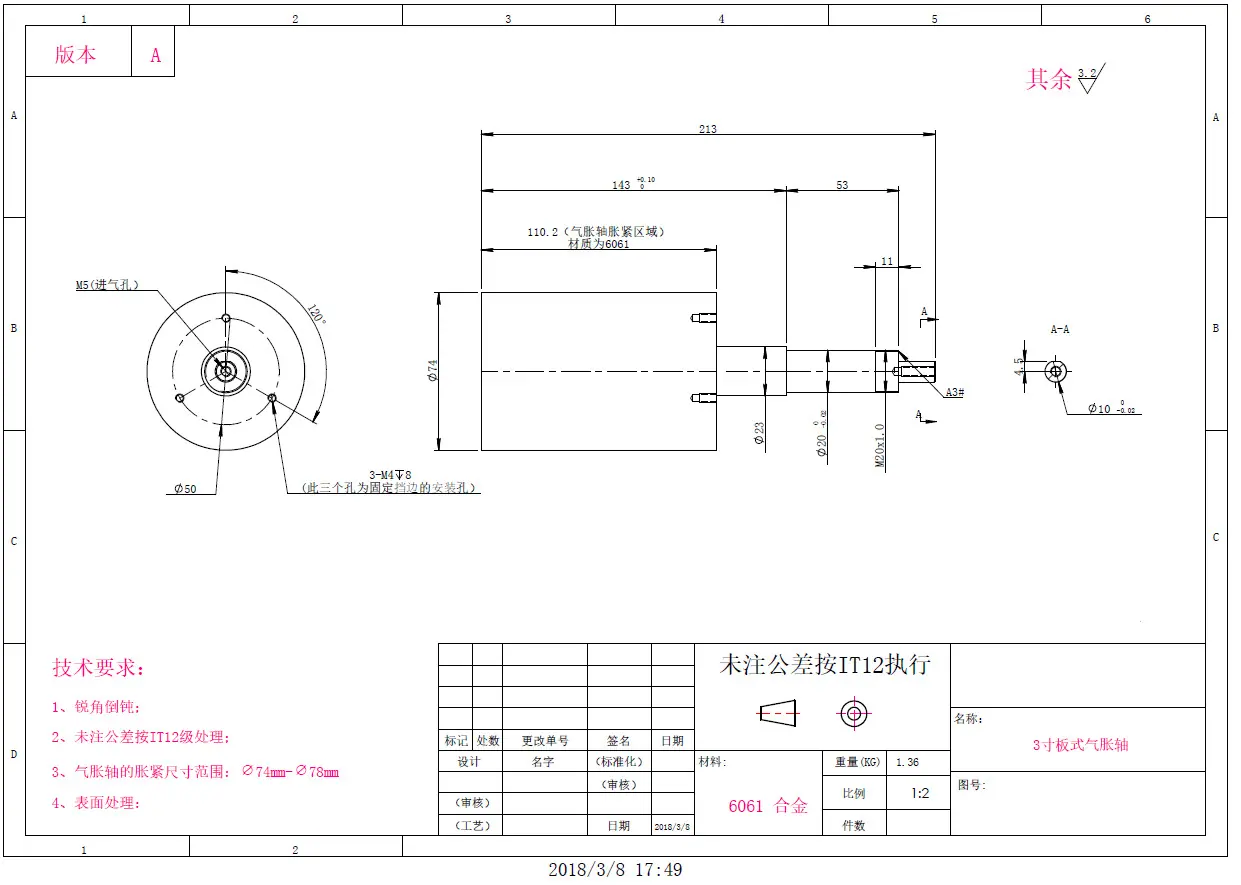

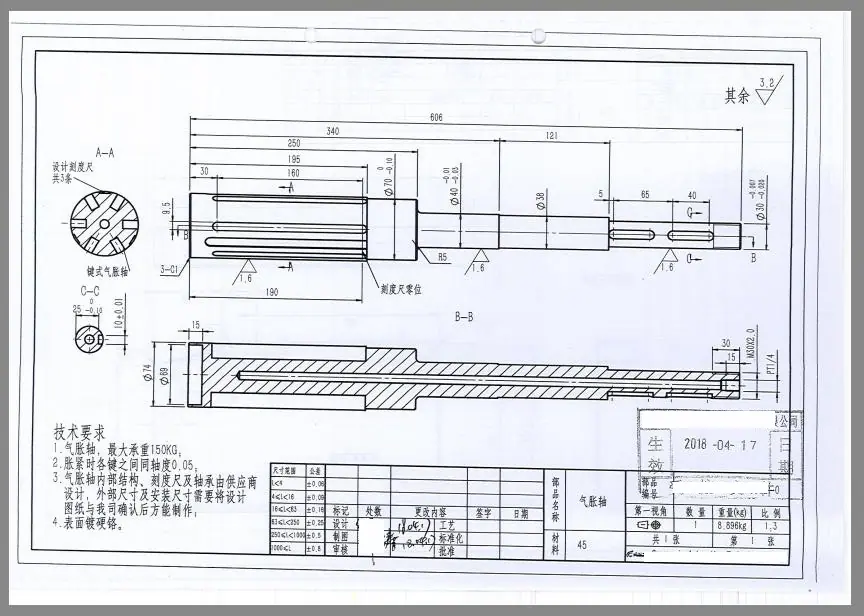

Muestra de dibujo

Plantilla de dibujo

Plantilla de dibujo

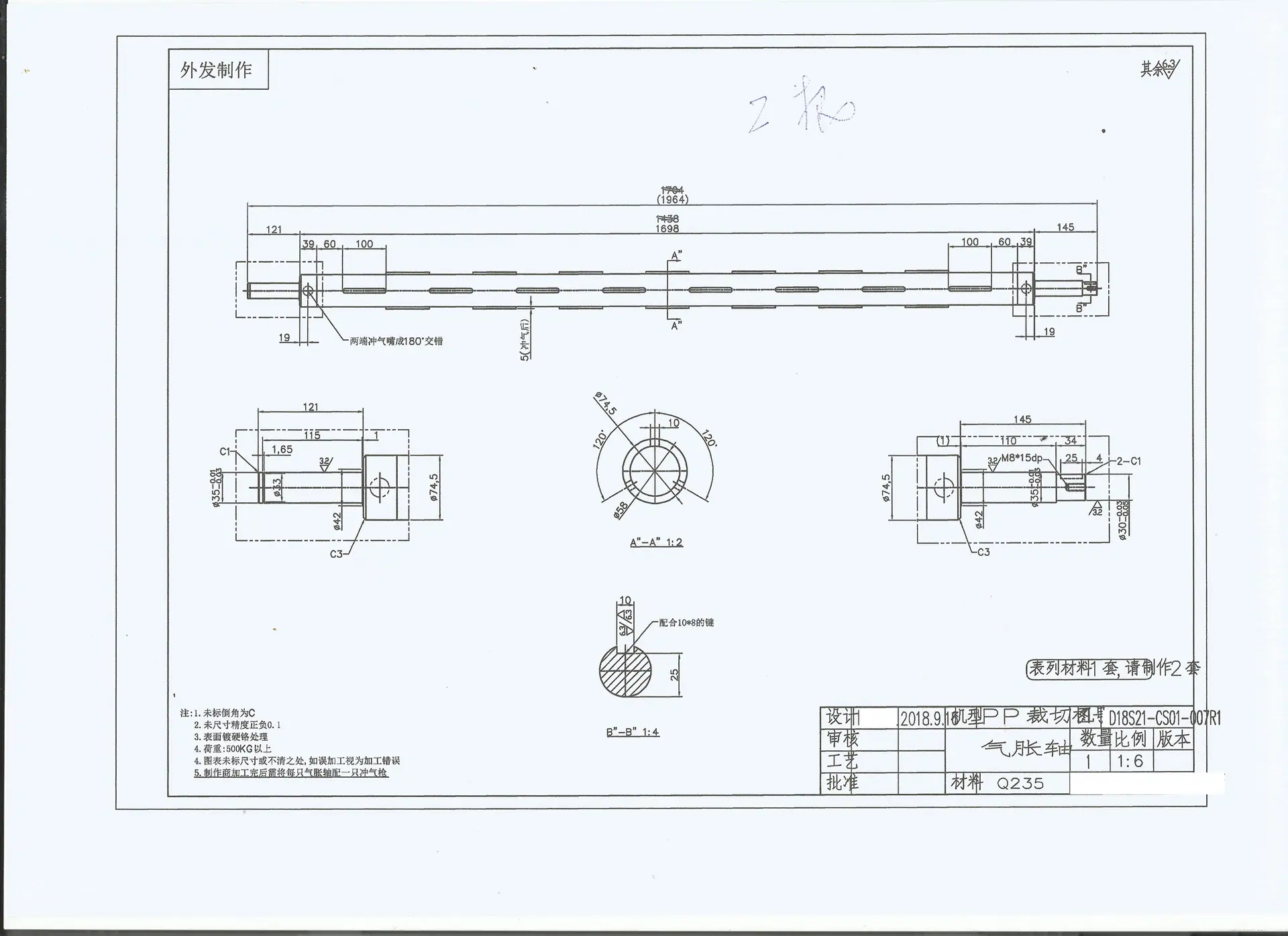

Muestra de dibujo:

Dibujo 3D;

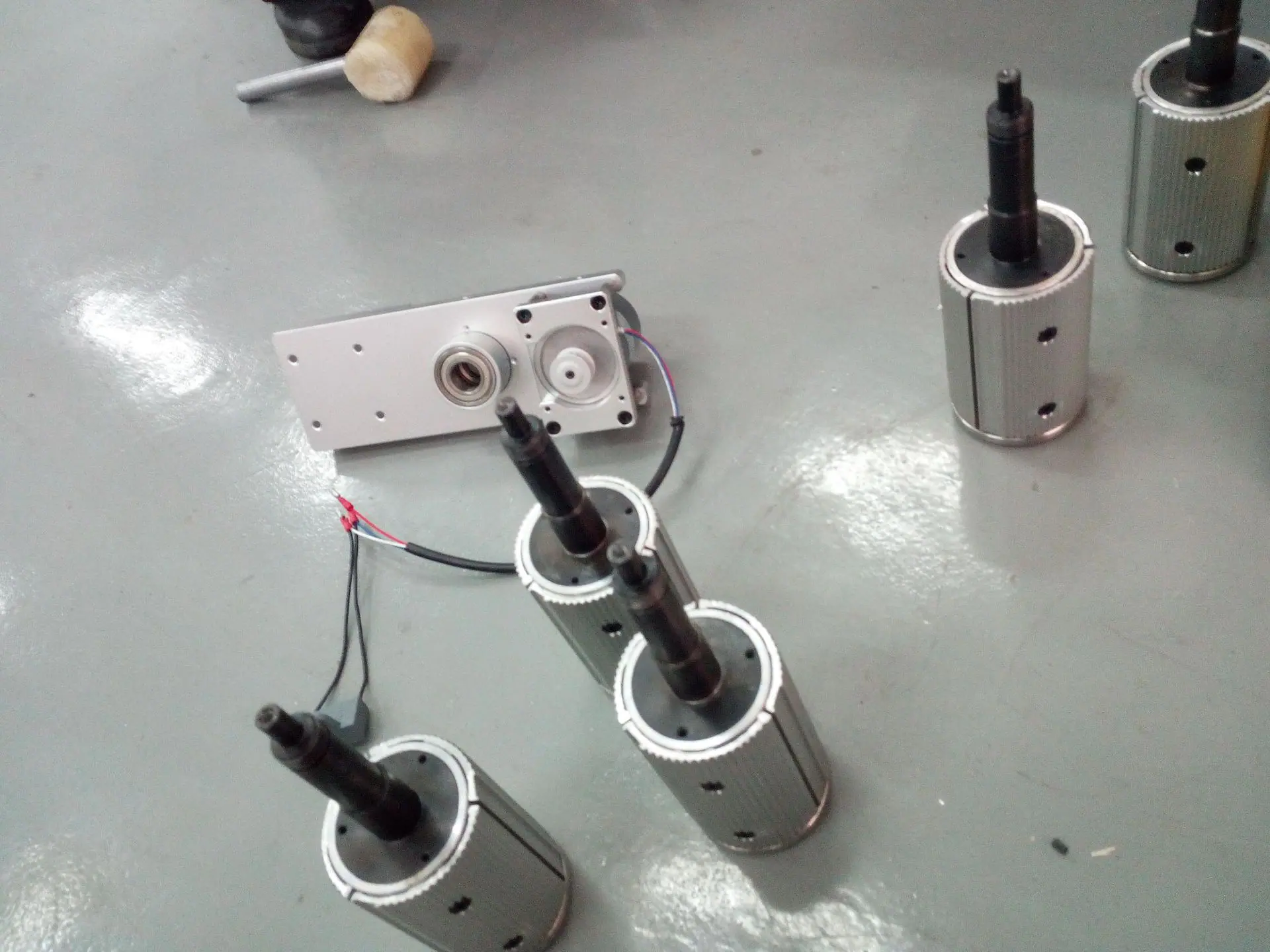

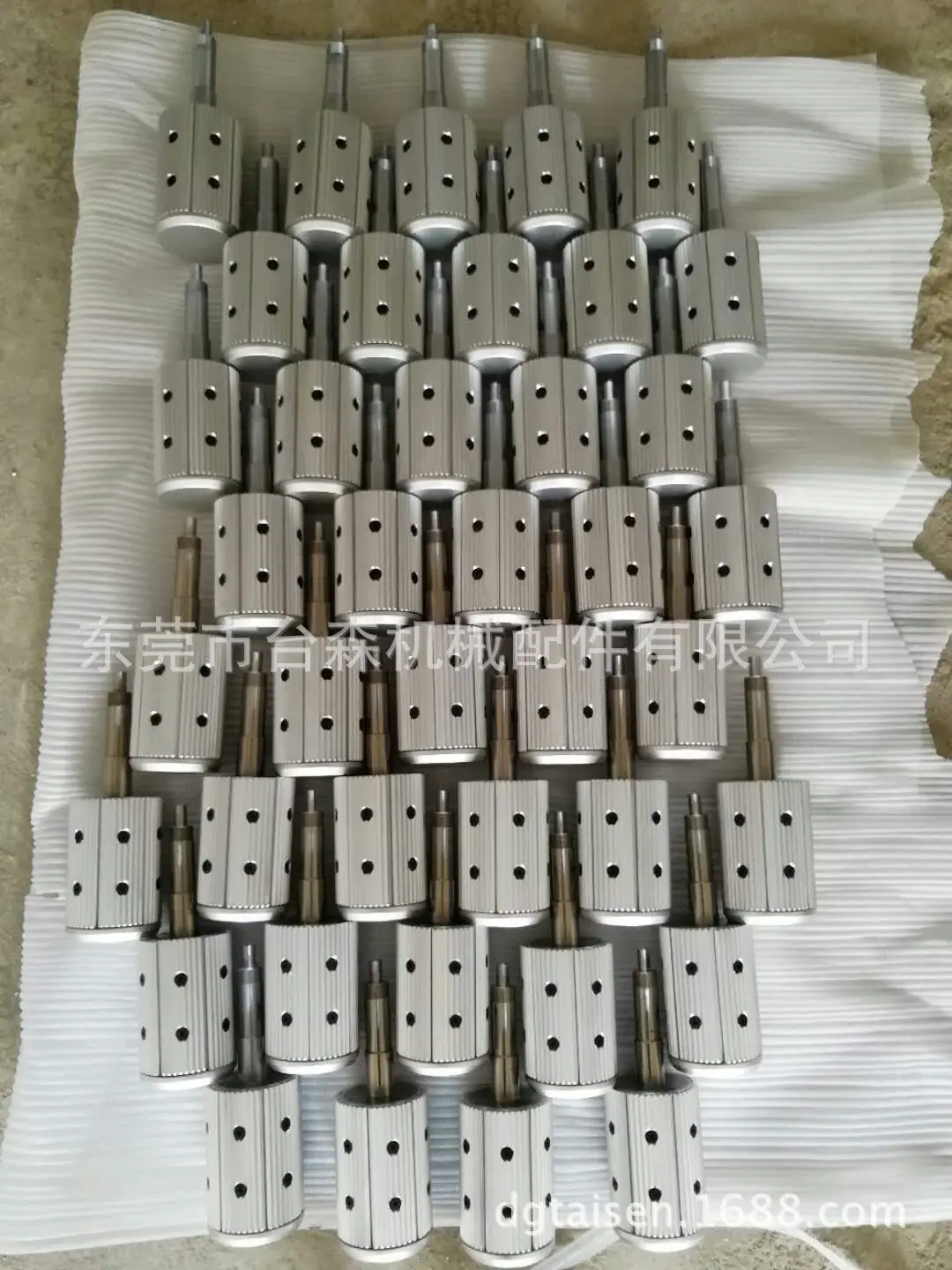

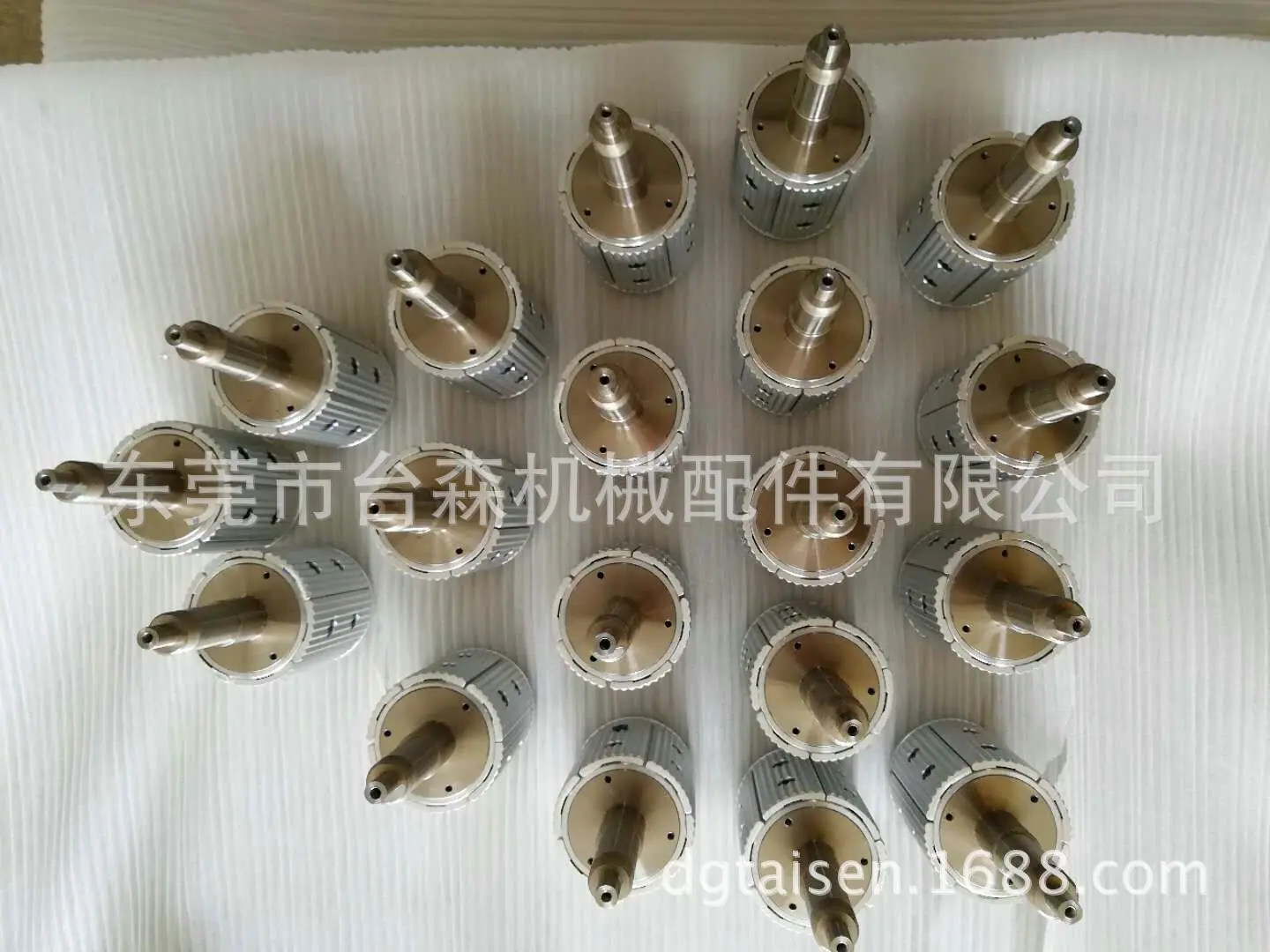

Exhibición de producto personalizada (Altos requisitos, grado de alta calidad)

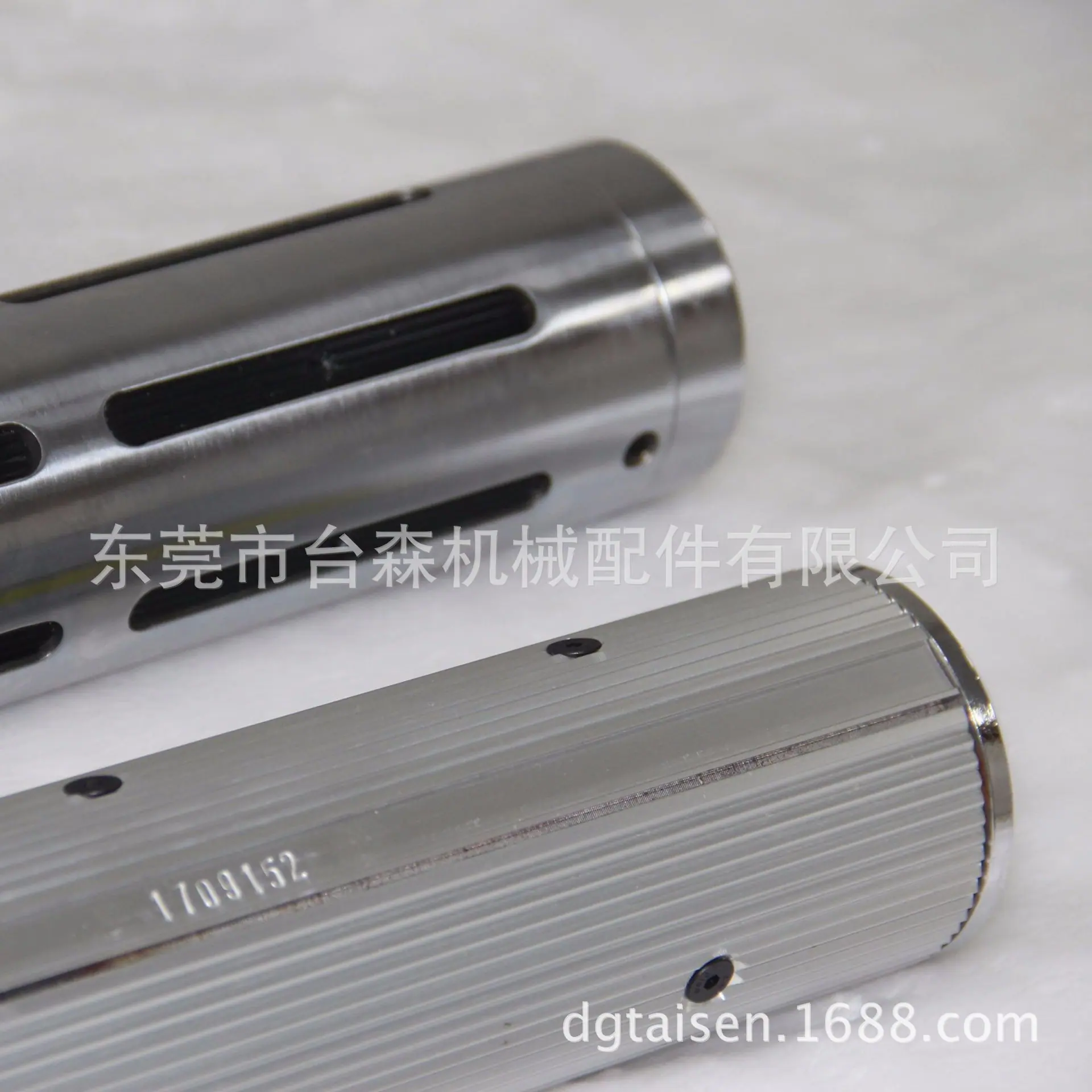

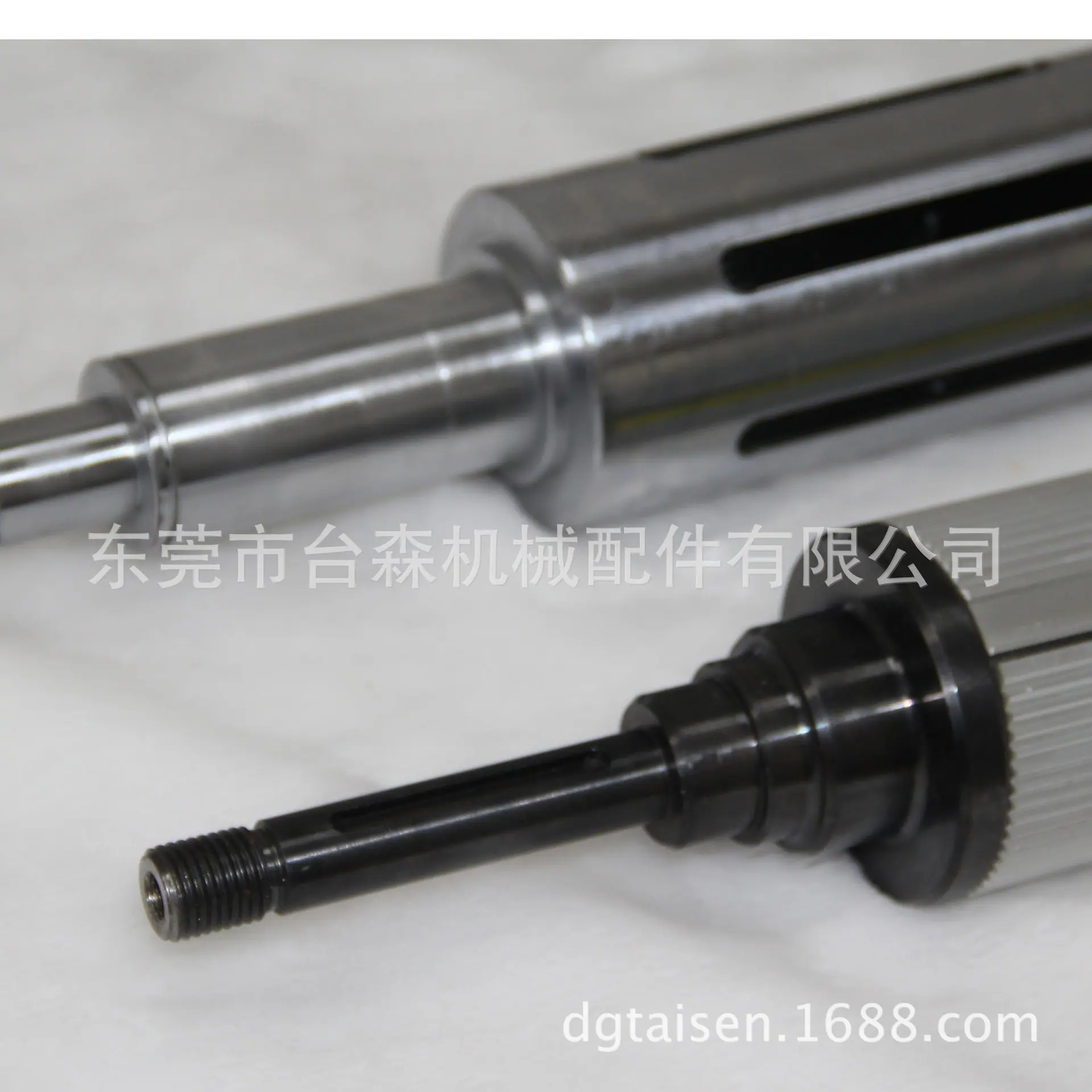

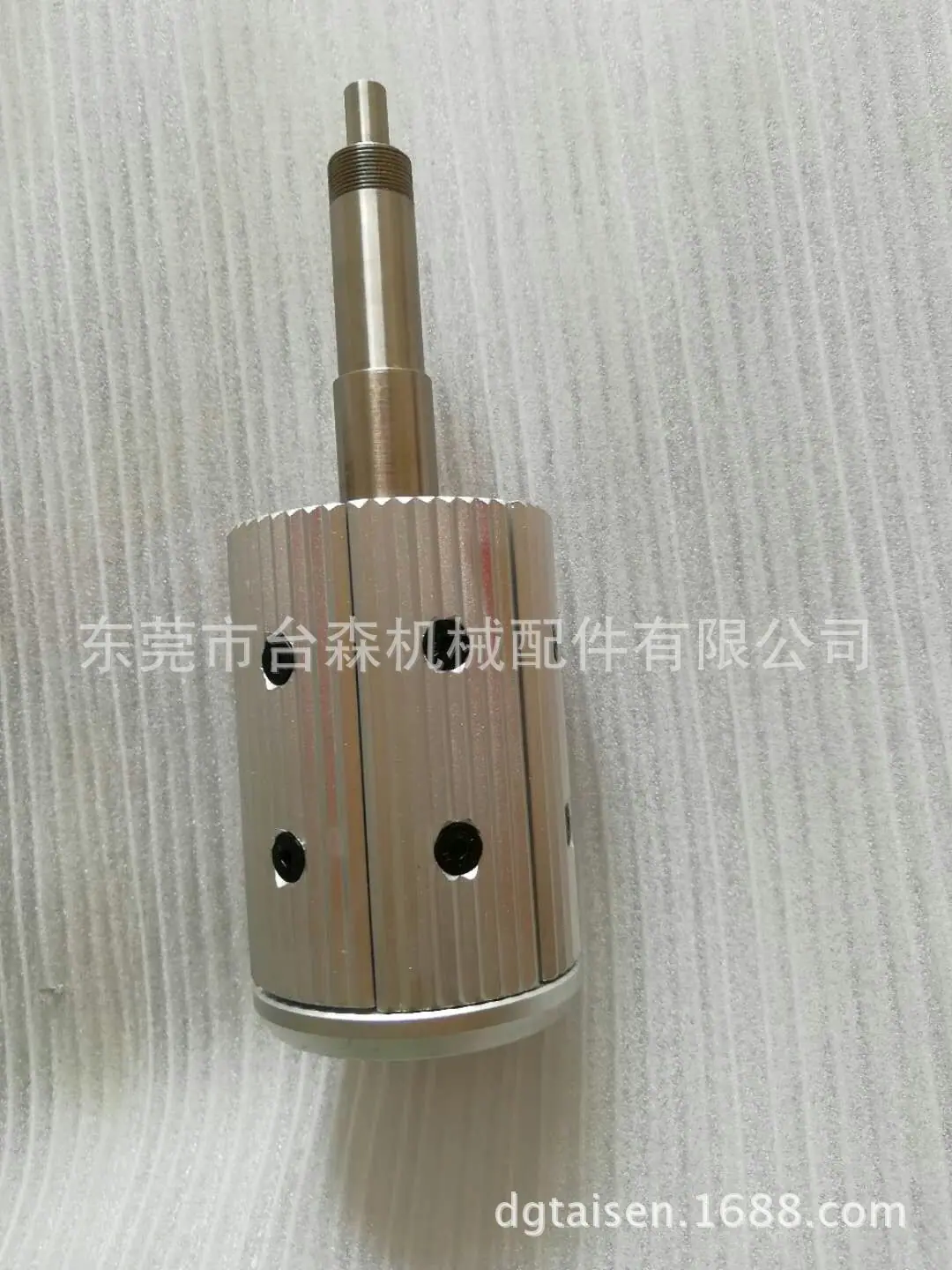

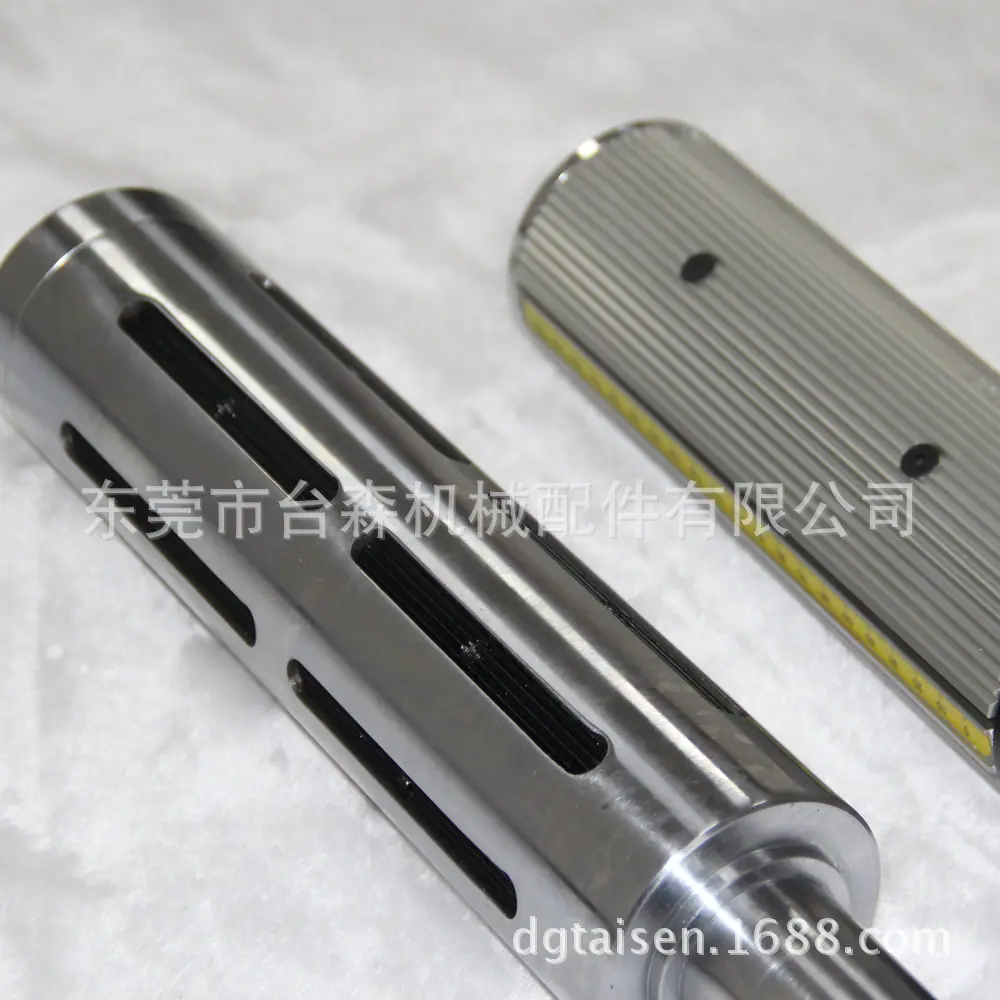

La figura siguiente muestra un eje de aire tipo llave a la izquierda y un eje de aire tipo placa (también conocido como eje de aire tipo losa) a la derecha.

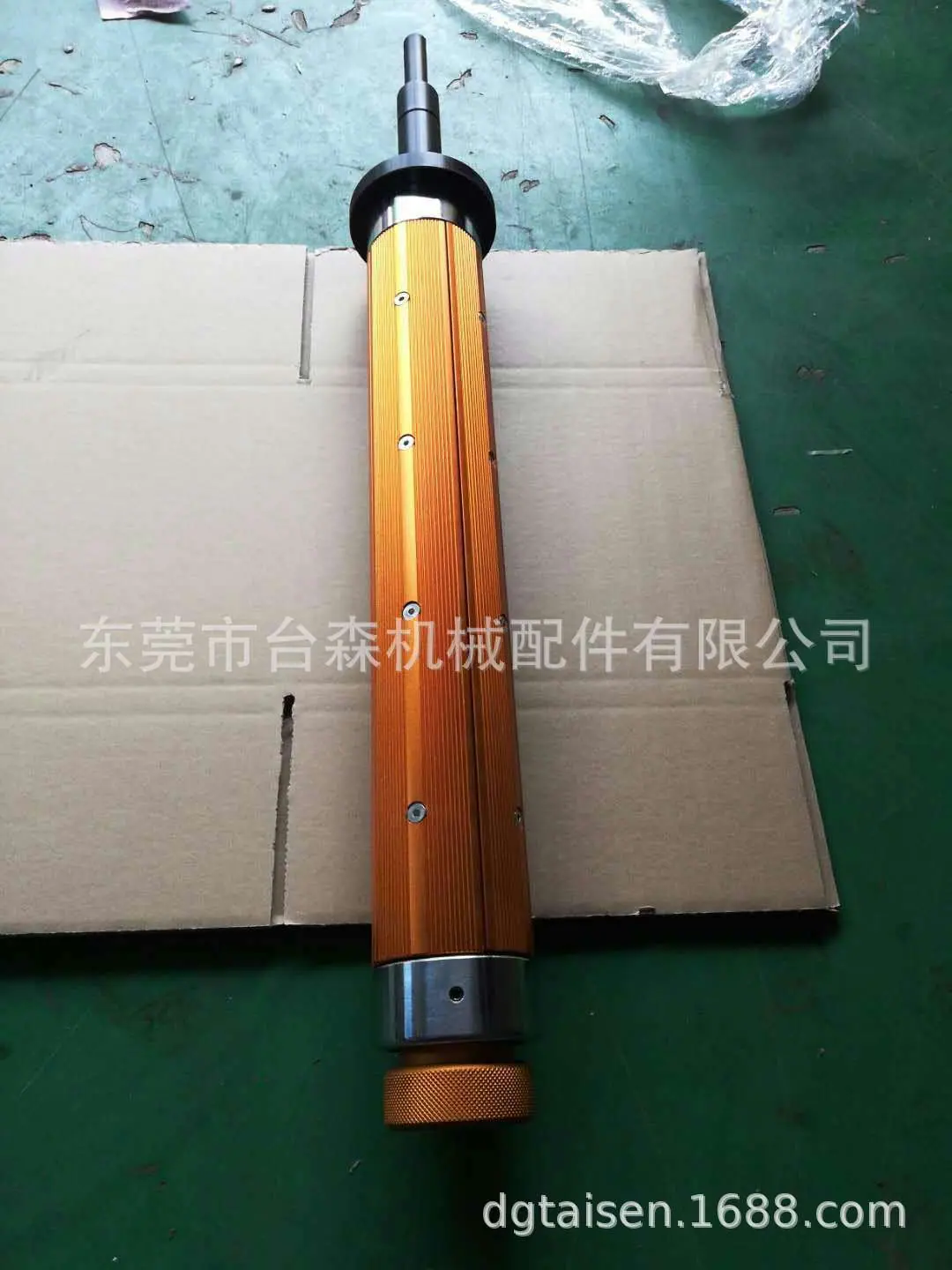

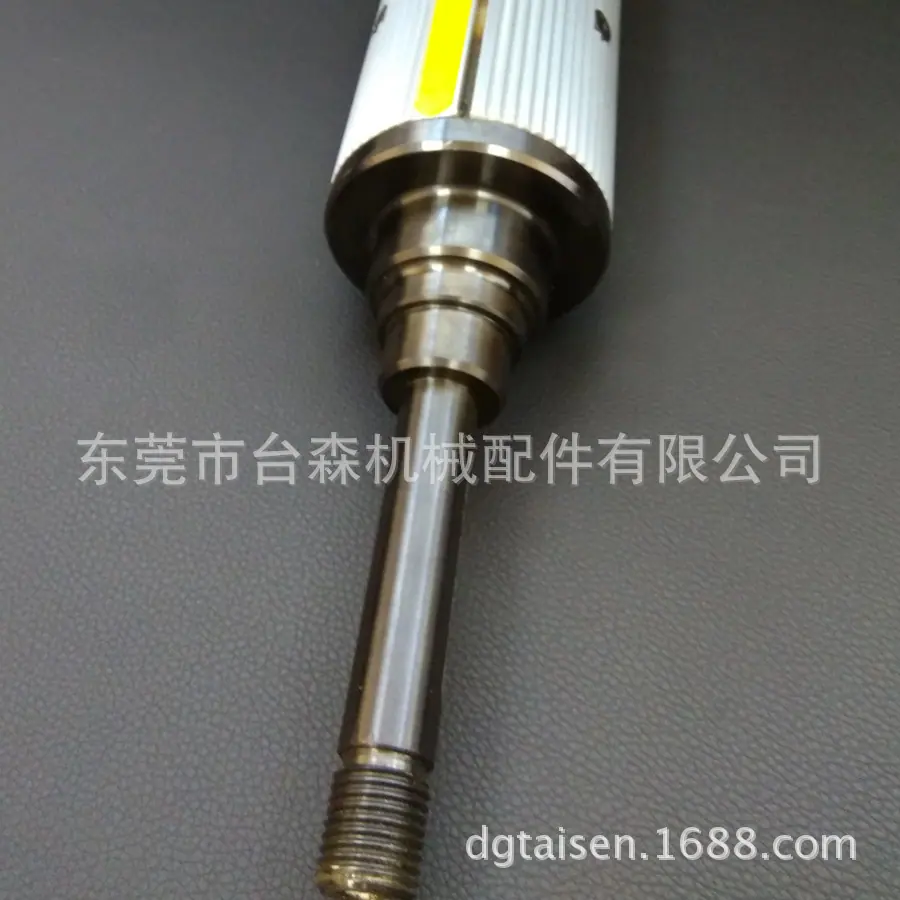

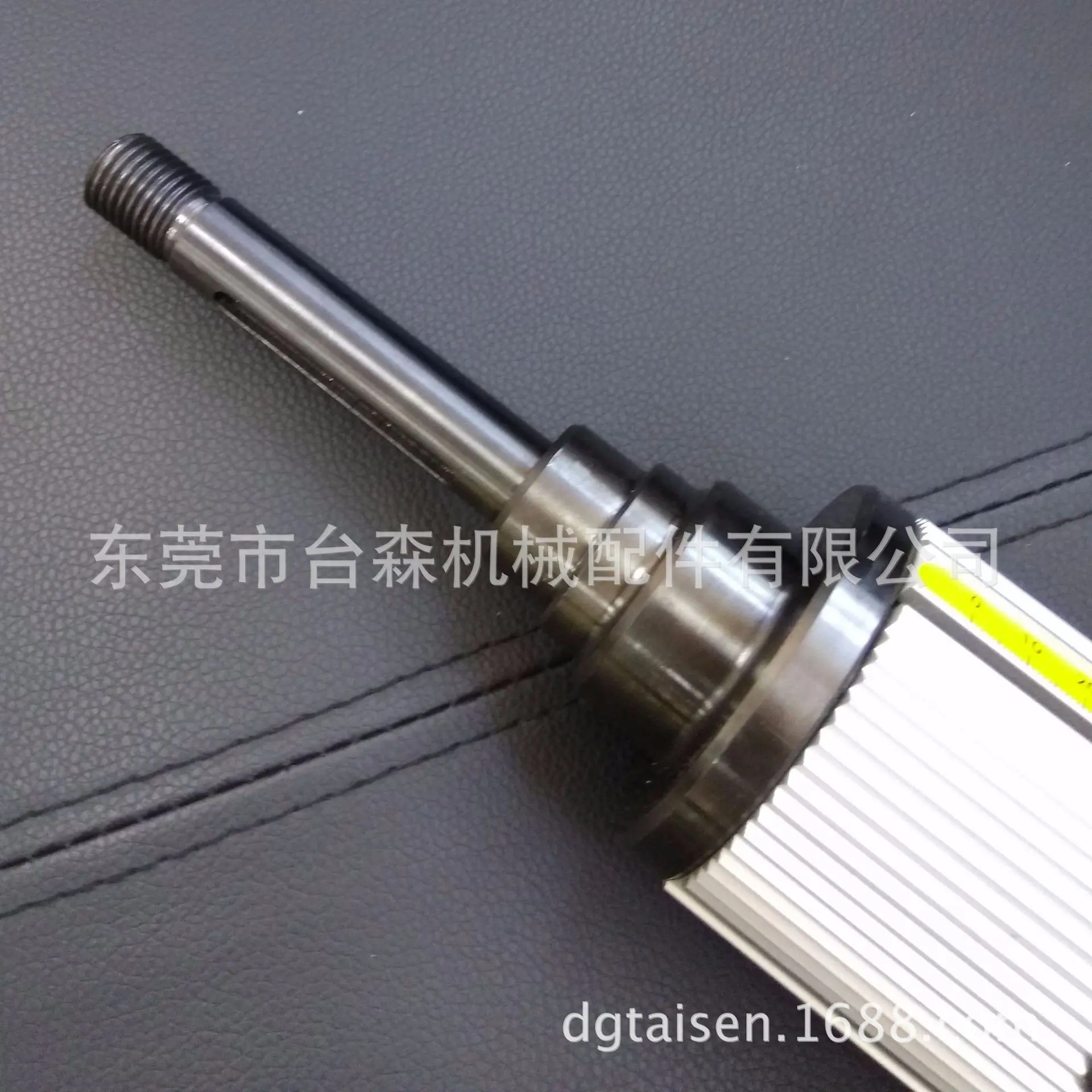

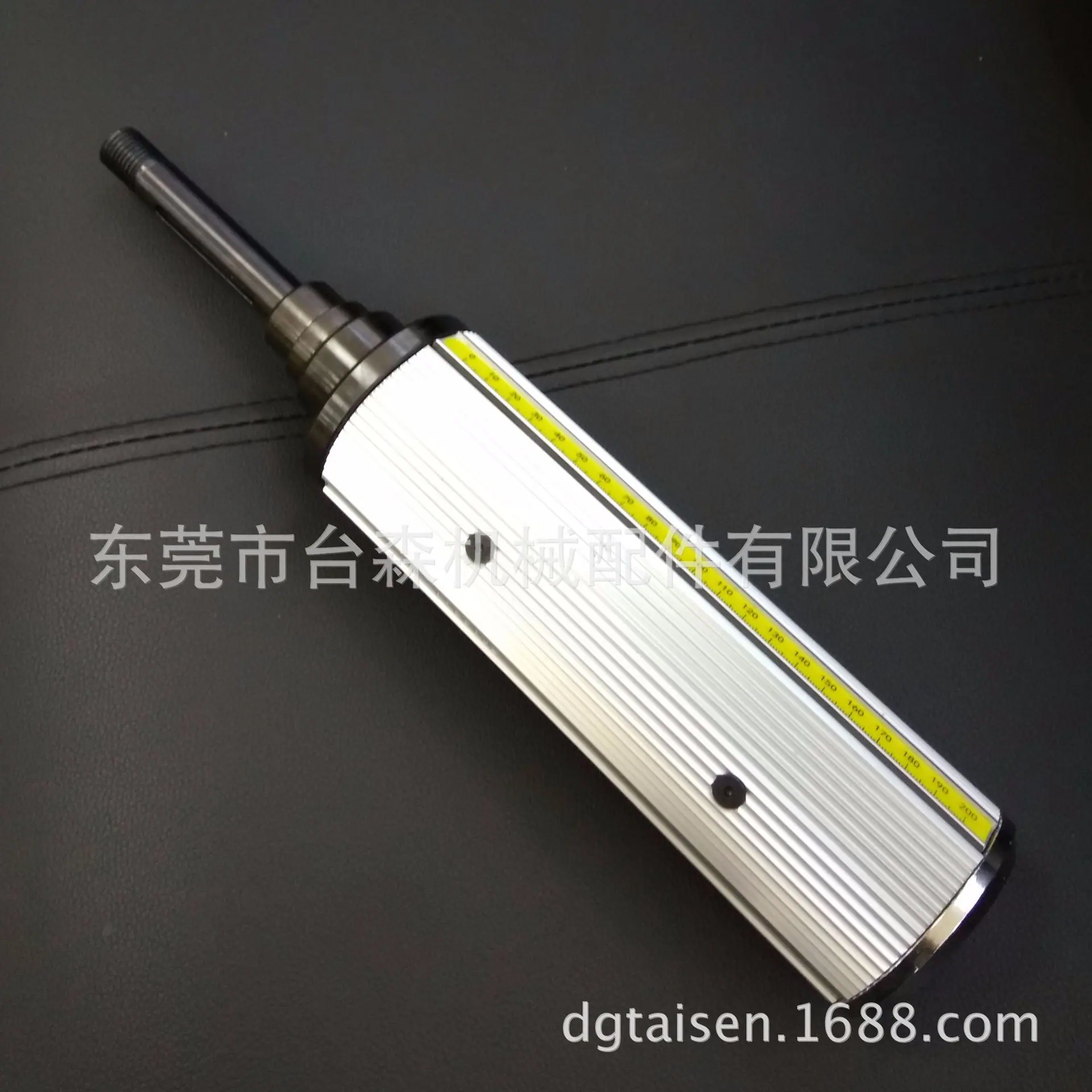

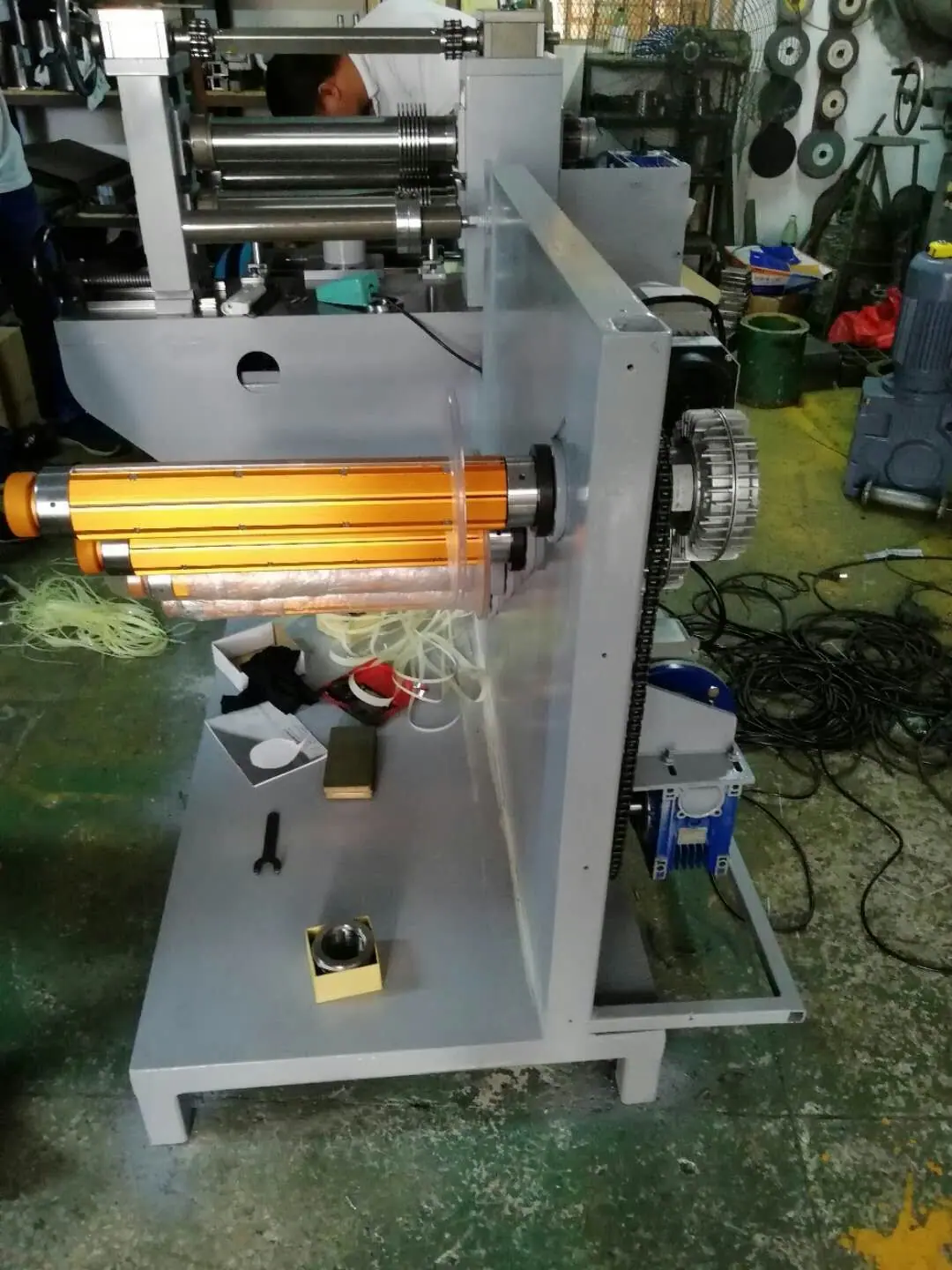

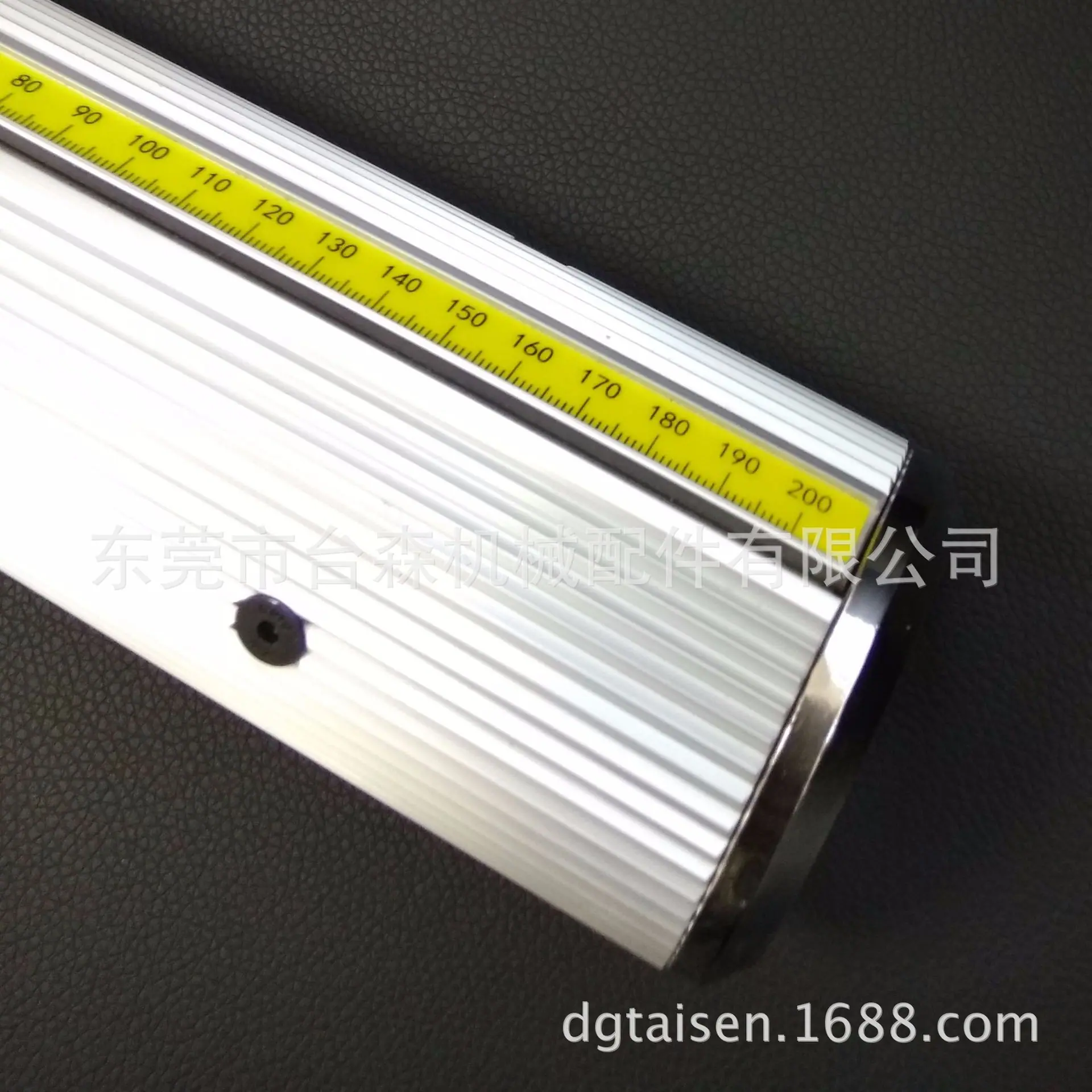

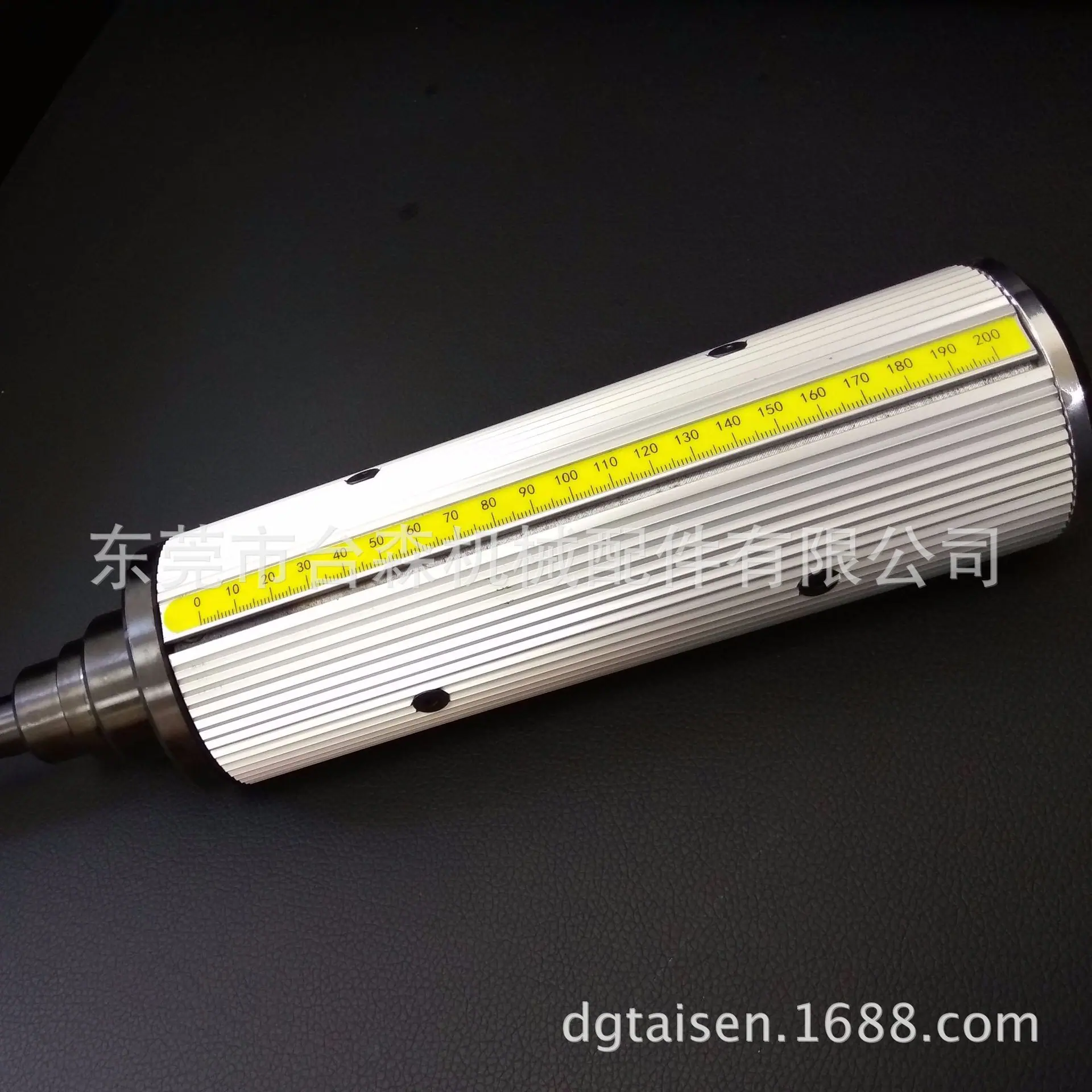

Eje expansible manual tipo plato de color dorado:

La misión debe cumplirse Entrega perfecta Puede cumplir con los requisitos de productos de alta precisión
(Taisen es un proveedor de accesorios de una empresa cotizada en bolsa)

Proporcionar a los clientes servicios como instalación, depuración, capacitación de uso, etc.

Equipos de Máquina de Refuerzo Escenarios de Aplicación de Ejes Neumáticos

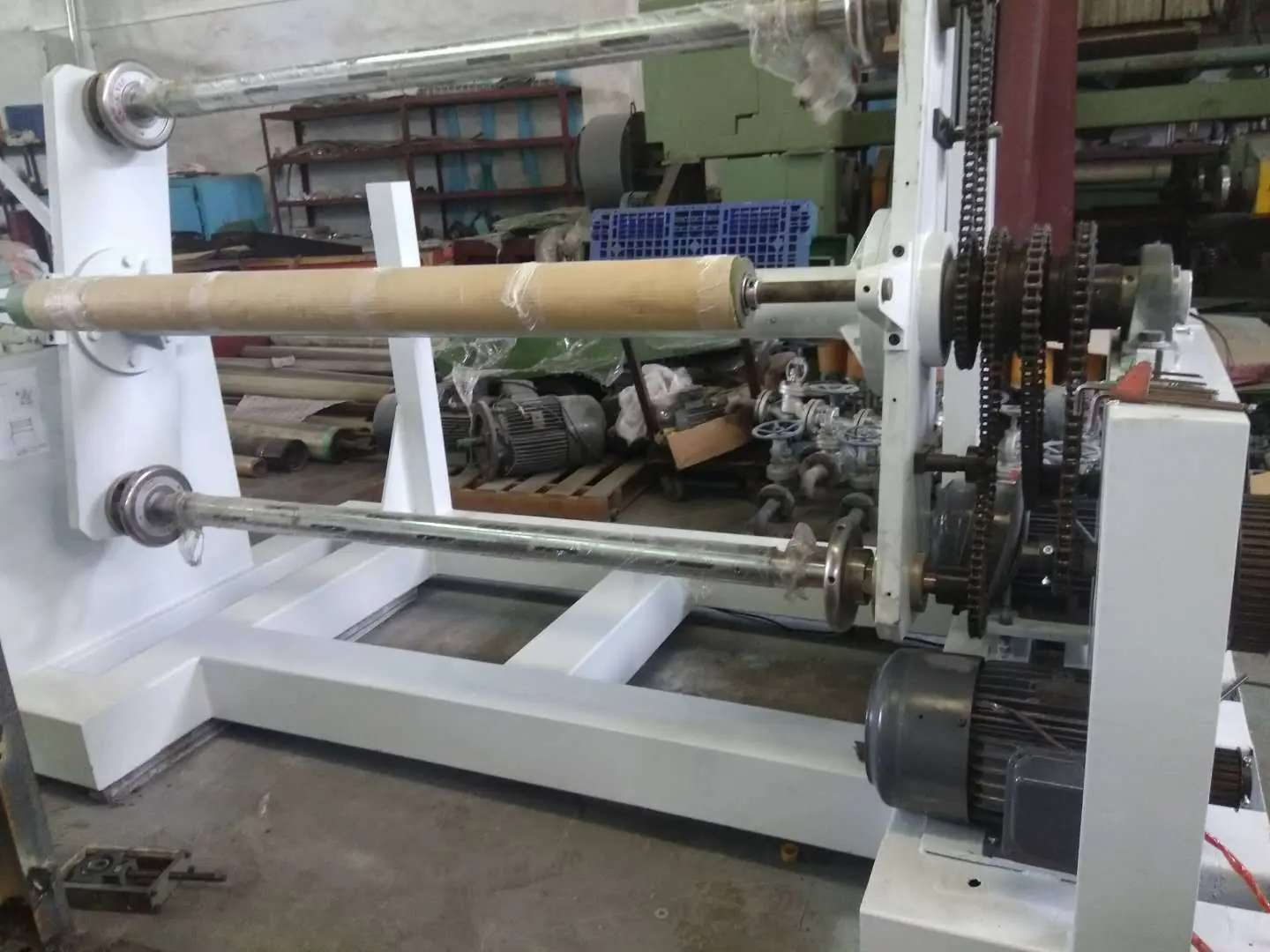

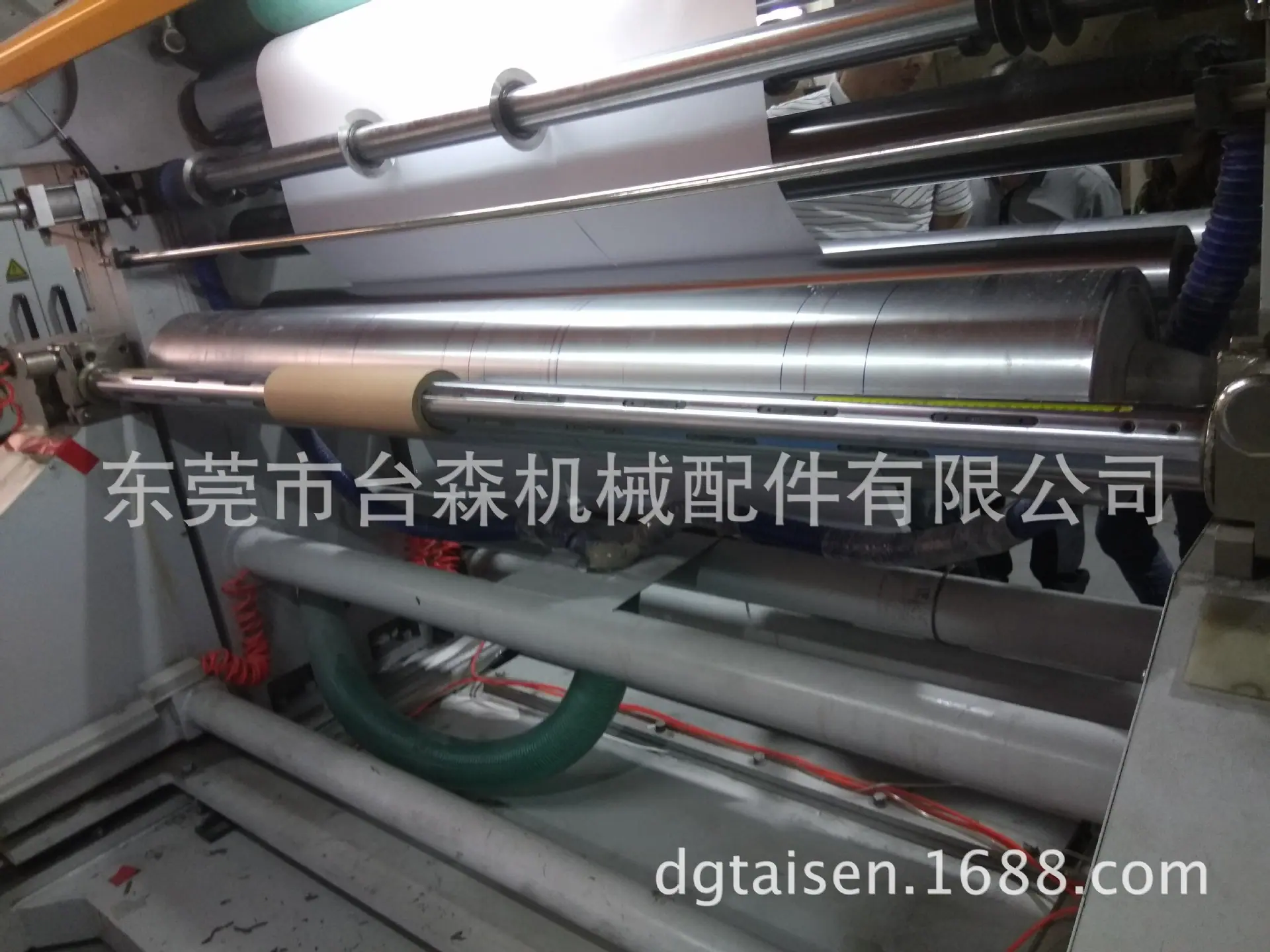

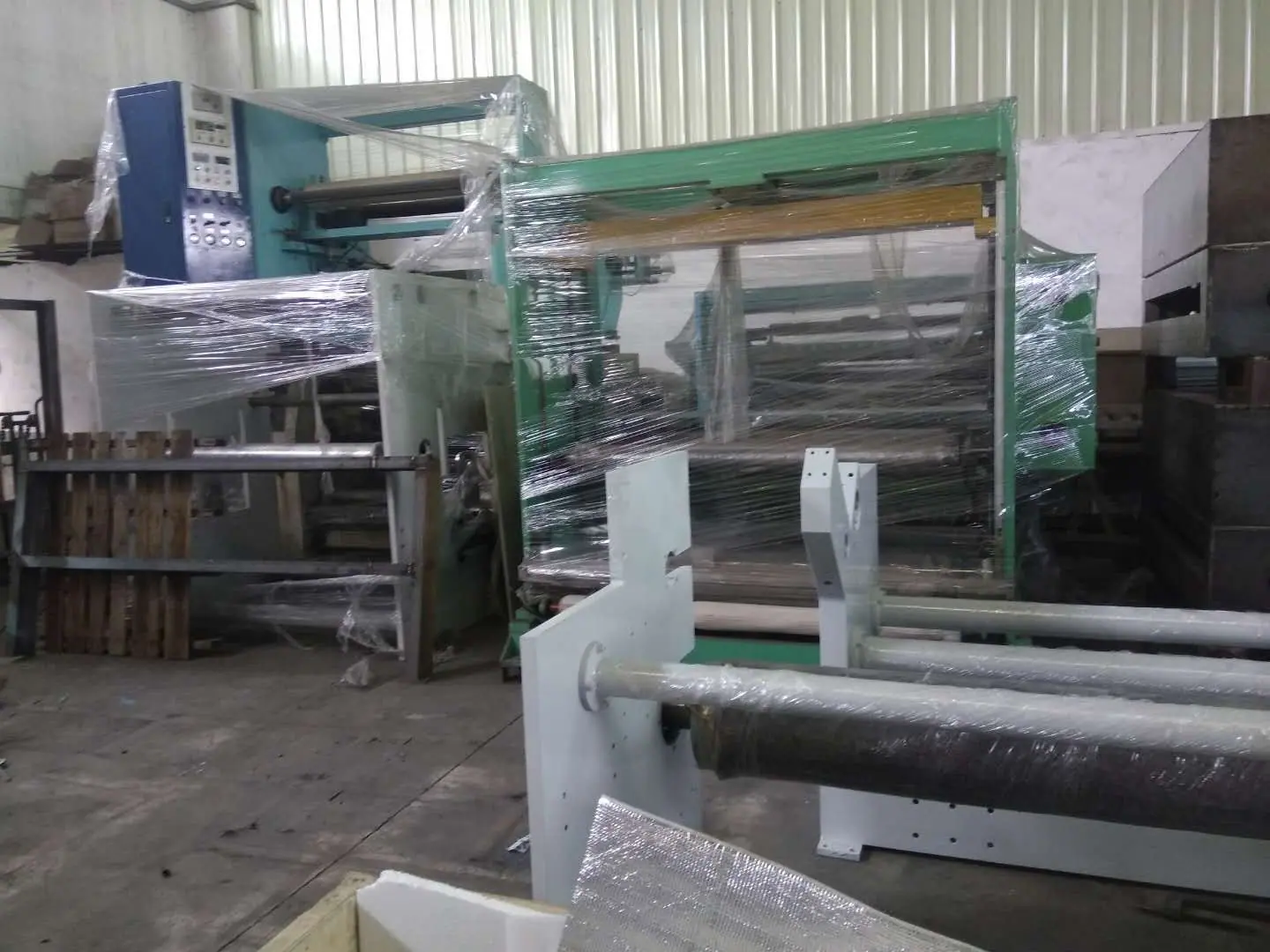

Escenarios de aplicación de equipos de eje de aire tipo baldosa (escenarios del cliente)

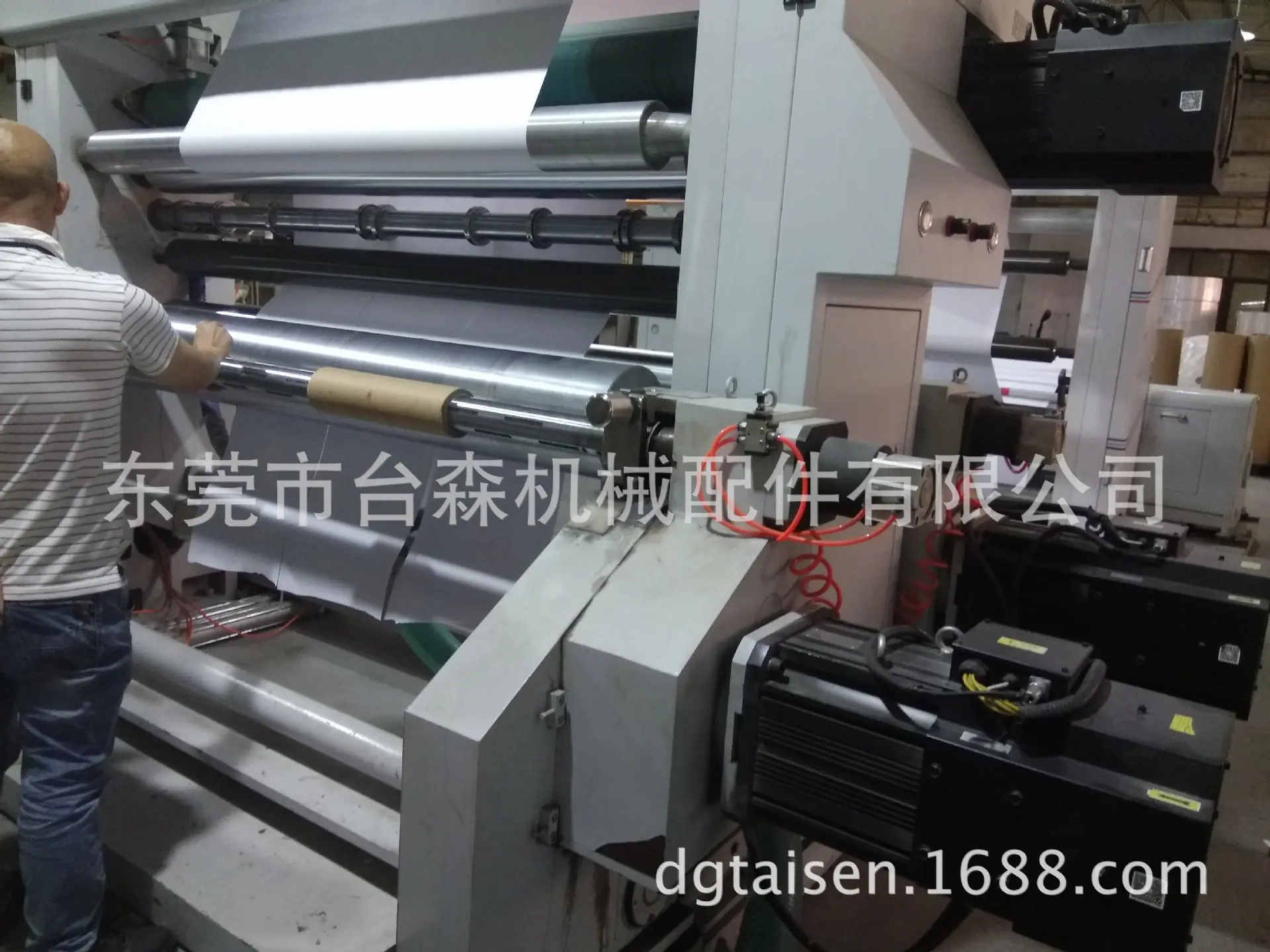

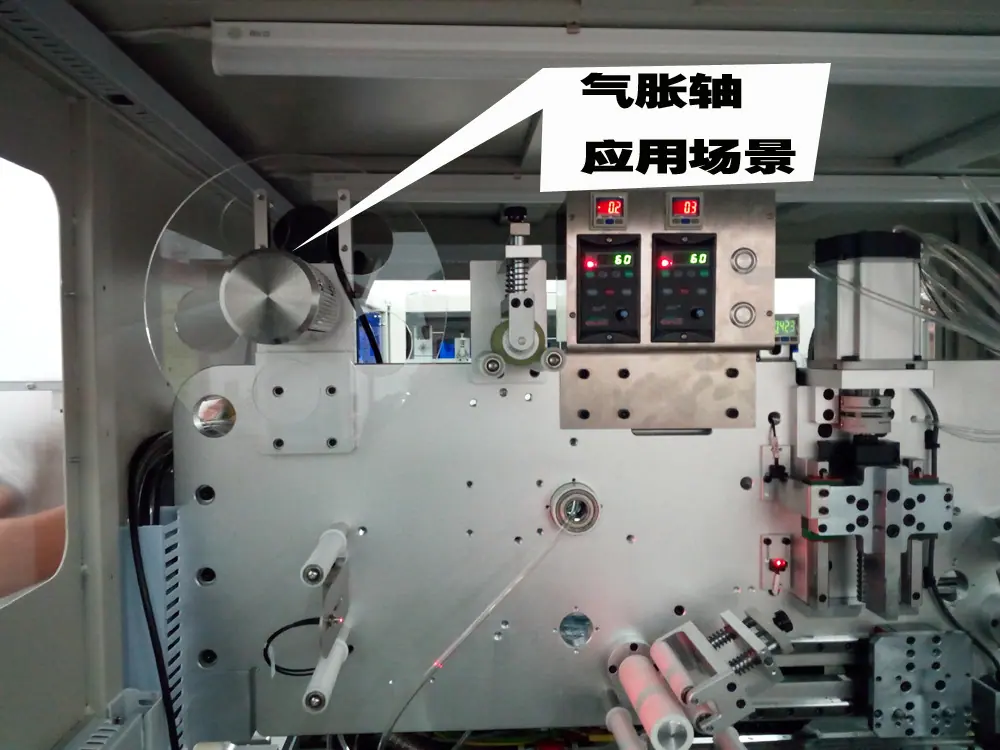

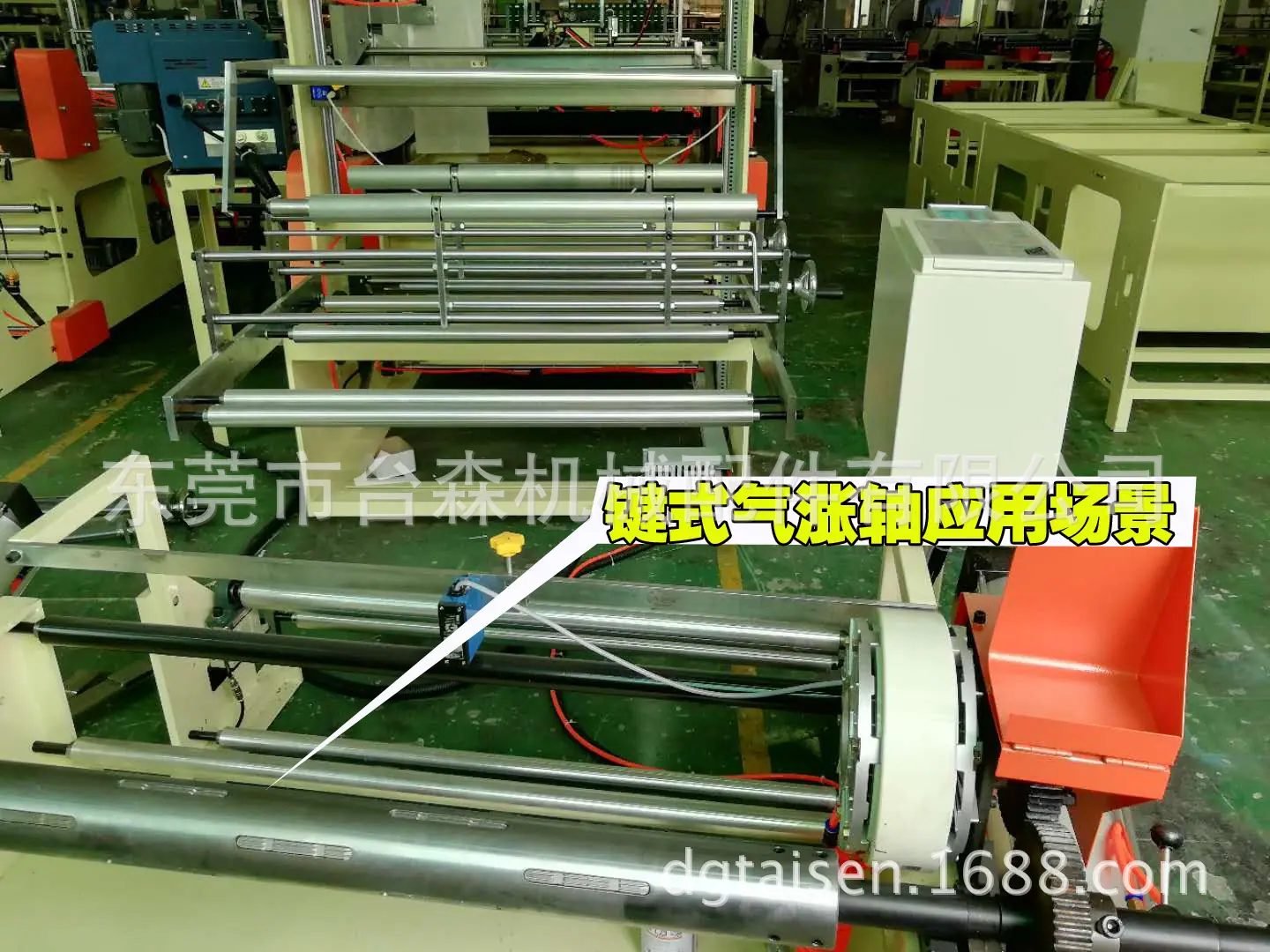

Diversos escenarios de aplicación de ejes de expansión de aire tipo llave en equipos automatizados

Serie de Aplicaciones para Clientes de Ejes de Aire de Gran Capacidad de Carga:

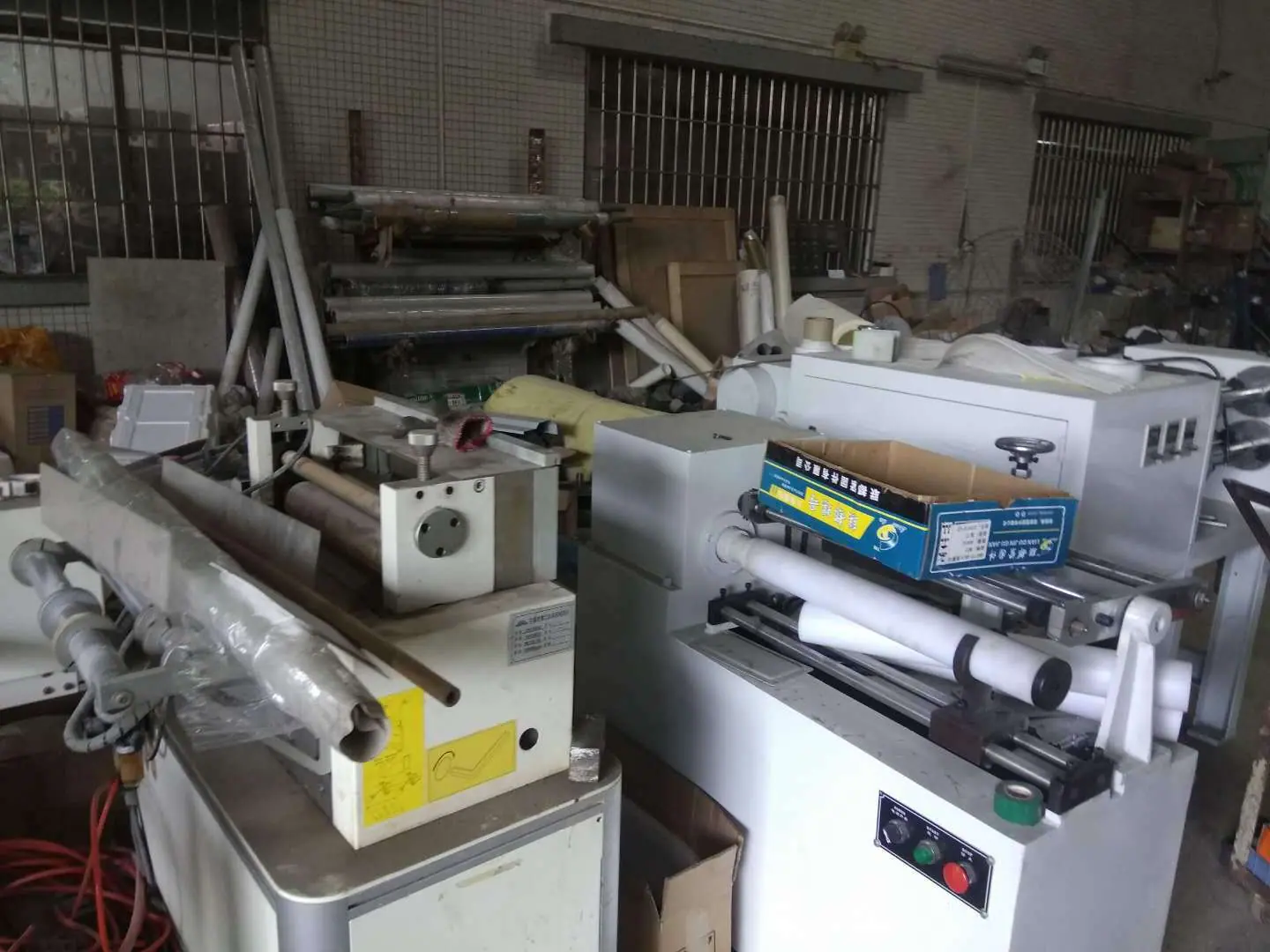

Otros escenarios de aplicación del cliente:

Haz clic en Wangwang para contactarnos, nuestra historia comienza aquí

Especificación

Hay varios tipos, incluyendo de 1 pulgada, 1.5 pulgadas, 2 pulgadas, 2.5 pulgadas, 3 pulgadas, 6 pulgadas, 8 pulgadas, 10 pulgadas, 12 pulgadas, etc. Según los requisitos, se pueden procesar y producir ejes neumáticos de diferentes especificaciones.

principio

Aunque hay muchos nombres para los ejes neumáticos, el principio de funcionamiento es el mismo. Los ejes neumáticos y los portabrocas neumáticos son extremadamente convenientes y rápidos de usar. Solo necesita preparar una fuente de aire, y la presión del aire debe controlarse dentro del rango de 6-8 kg/cm². Es necesario bloquear los componentes externos (como el circularTubo de papel), se puede completar simplemente inflando la boquilla de aire en el eje de expansión de aire con una pistola de aire. Al sujetar los componentes externos (como el núcleo de papel redondo), es necesario liberar los componentes externos (como el núcleo de papel redondo) presionando manualmente el deslizador en la boquilla de aire para retirarlos.

Características

1: El tiempo de operación de inflado es corto, el eje de aire yTubo de papelLa separación y colocación se pueden completar en solo 3 segundos para inflar y desinflar, y también puede encajar perfectamente con el tubo de papel sin desmontar ninguna pieza del lado del extremo del eje.

2: Colocación sencilla del tubo de papel: Con las acciones de inflado y desinflado, el tubo de papel se puede mover y fijar en cualquier posición de la superficie del eje.

3：Gran capacidad de carga: El diámetro del eje se puede determinar según las necesidades reales del cliente, y se utiliza acero de alta resistencia para aumentar la capacidad de carga.

4: Alta eficiencia económica: El eje está diseñado para funciones especiales y se puede aplicar completamente a diversos tubos de papel de tipos gruesos, delgados, anchos y estrechos.

5: Mantenimiento sencillo, larga vida útil: El eje neumático es una sola pieza, y cada parte en su construcción tiene especificaciones fijas, todas las cuales son intercambiables para su uso, lo que hace su mantenimiento conveniente.

usar

Los ejes de aire tienen una amplia gama de aplicaciones. Cualquier máquina con funciones de bobinado, desenrollado o corte puede usar ejes de aire, incluso aquellas en la industria ligera de metales. Por ejemplo: Los ejes de aire son principalmente adecuados para equipos de impresión tales como:tendedero、Impresión flexográficaescritorio, prensa offset,Máquina de impresión de etiquetasetc.; otras máquinas incluyen:Máquina de Recubrimiento、máquina de cuero、máquina de ajuste、máquina de estampación、Máquina cortadora、Máquina troqueladora、Devanadera、tubo de papelmáquina,Máquina para hacer、Máquina laminadora、Máquina laminadora、Máquina de soplado、Máquina de espuma、Máquina plastificadora、Máquina de Estampado、máquina de papel、Máquina para tela no tejida、Máquina de Inspección de Tela、Máquina de bronceado、equipo de batería, etc. de uso de acoplamiento mecánico relacionado.

Función

I. Amplia aplicación: Como una pieza diseñada de forma independiente, el eje de aire varía de 1 pulgada a 12 pulgadas, y su longitud y tamaño se determinan según las necesidades reales del cliente. Es aplicable a equipos para corte longitudinal, impresión, rebobinado, recubrimiento, laminado, fabricación de bolsas, fabricación de papel u otra maquinaria relacionada de bobinado central.

II. Económico y Eficiente: El eje está diseñado para las necesidades reales de trabajo, para varios tipos como grueso, delgado, ancho y estrechoManguera EnrolladaTodos pueden aplicar.

Tres, larga vida útil, mantenimiento sencillo: Aunque el eje de aire es un accesorio mecánico, cada parte de su propia estructura tiene especificaciones fijas y puede usarse indistintamente, lo que hace que su mantenimiento sea conveniente. Nuestra fábrica tiene estrictos requisitos de calidad para los accesorios del eje de aire y la calidad del producto está absolutamente garantizada.

IV. Componente Único: El eje de aire es un componente único de la maquinaria de bobinado y rebobinado. Cada parte de su estructura tiene especificaciones y dimensiones fijas y se puede desmontar y montar, lo que facilita el mantenimiento y garantiza la durabilidad.

V. Profesionalismo: Nuestra fábrica se especializa en la fabricación de ejes neumáticos, y contamos con personal técnico y de ingeniería profesional que realiza investigación de mercado sobre el diseño, la instalación y el uso de ejes neumáticos.

Seis, alta capacidad de carga: El eje neumático se puede diseñar según el modelo real, utilizando acero de alta calidad para aumentar la capacidad de carga. Por ejemplo, para pesos superiores a 1 tonelada, se pueden seleccionar materiales de acero.

Siete, tiempo de tarea corto: separación y colocaciónManguera EnrolladaLa acción de inflado y desinflado se puede completar en solo 2 segundos, y la colocación del eje de inflado es simple y conveniente, segura y aplicable. Cualquier maquinaria y equipo utilizado para enrollar y desenrollar puede usar ejes de aire. El eje de aire más largo puede alcanzar seis metros o más, y el más corto puede ser de varios cientos de milímetros, todo según las necesidades del cliente para determinar la longitud.

Ocho, el eje de expansión de aire tipo llave expande una sola barra de llave, y el punto de apoyo se extiende a cada barra de llave, equilibrando la fuerza, lo cual es adecuado para el bobinado mecánico de artículos más pesados.

Instrucciones

Eje de aire en voladizoEs mejor que un eje de aire normal porque no tienes que quitar todo el eje cada vez que descargas el material. Puedes quitar el material directamente después de liberar el aire, porque su anchura no es grande, así que la operación es naturalmente más conveniente. Este es también el eje de aire elegido por muchas máquinas con peso de bobinado ligero y anchura pequeña. Simplemente usa la manija de inflado para inflar a través de la boquilla de aire en el eje de aire para completar el inflado. El núcleo de aire deslizante liberará el aire y las tiras de sujeción volverán a su estado original.

Características técnicas

El marco metálico general tiene una ventana con forma de caja recortada en el extremo fijo del lado de operación del husillo en voladizo para garantizar la rigidez estructural de la plataforma de impresión,Asiento del cojineteInstalado en la cara interior de un bloque de acero móvil, el bloque de acero es impulsado por un husillo de bolas de alta precisión, y la posición móvil de la barra roscada está en la línea central del husillo del cilindro de plancha. Se instalan guías lineales en los extremos superior e inferior de la ventana en forma de caja para fijar el bloque de acero móvil, asegurando así la estabilidad de la plataforma de impresión durante la operación a alta velocidad. En este diseño, la fijación del husillo es completamente automática, y el movimiento de toda la barra roscada y el bloqueo de los extremos del eje eliminan los factores humanos. El bloque de acero móvil se fija al bastidor a través de guías lineales superior e inferior, y debido a que la barra roscada está encilindro de planchamoviéndose en la línea central del mandril, centrorodillo de gofradoEl empuje del cilindro de plancha y la fuerza motriz en la dirección del husillo de bolas actúan ambos sobre el centro del mandril del cilindro de plancha, formando solo una pequeña presión local, y dado que la carga de fuerza solo actúa sobre el centro del mandril del cilindro de plancha, no hay momento en el bastidor de soporte.
