Zlj-35 Dispositivo de Soporte Temporal para Aeronaves Tipo Soporte Hidráulico Máquina Perforadora de Túneles Mineros Dispositivo de Soporte Temporal para Aeronaves

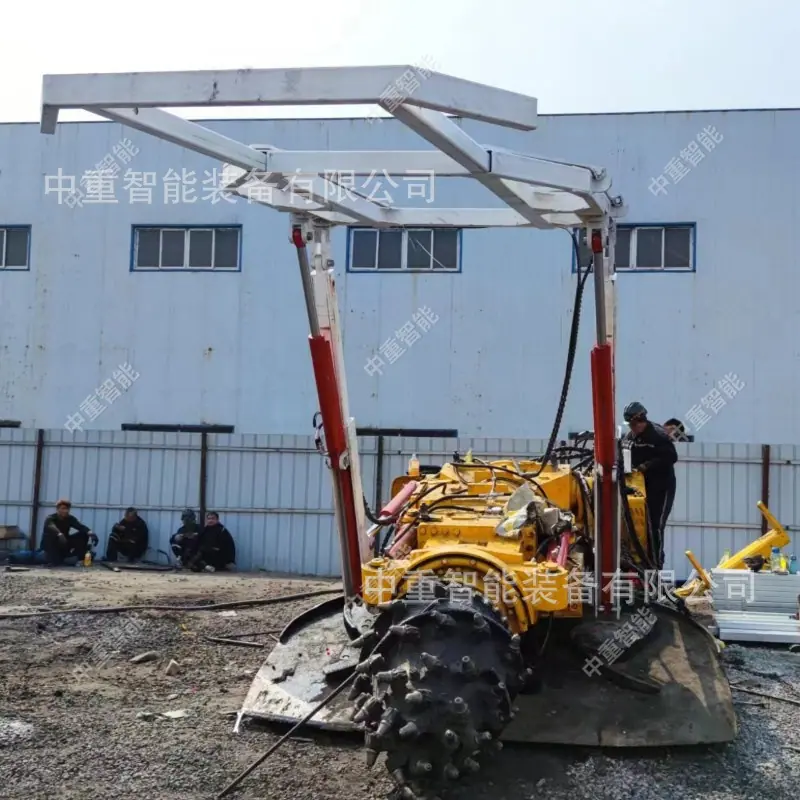

I. Resumen El dispositivo de soporte temporal aerotransportado es adecuado para galerías rectangulares y trapezoidales excavadas con máquina, con una altura neta no inferior a 2,5 m. Durante la instalación, la máquina se instala modificando el pasador de articulación de la sección de corte y la sección del cuerpo principal de la rozadora. Esta máquina se utiliza para el soporte temporal del área de techo recién expuesta en el frente de excavación. Cuando se completa el ciclo de excavación de la rozadora, la máquina se puede abrir para formar rápidamente un área de soporte de 1,625 m × 1,925 m frente a la cabeza de corte de la rozadora, proporcionando un espacio de trabajo para que el personal realice operaciones de soporte en esta área en el siguiente paso.
2. Características técnicas
El área de soporte es grande, y la fuerza de soporte inicial y la resistencia al trabajo son relativamente grandes.
Se puede abrir suavemente y plegar bajo las condiciones de trabajo de túneles de techo bajo.
Tiene una estructura compacta, una distribución razonable, un funcionamiento suave y un despliegue rápido.
Usar la estación de bombeo de la tuneladora como potencia y control hidráulico completo es beneficioso para la autoprotección de la máquina.
Acortar significativamente el tiempo de soporte temporal, reducir la intensidad laboral de los empleados y mejorar la eficiencia de la excavación.
El conjunto de soporte no afecta el desempeño de seguridad de la máquina perforadora de túneles.
3. Principales parámetros técnicos
Parámetros básicos de rendimiento Unidad Características técnicas del producto Observaciones
Capacidad de carga nominal kN 20
Presión nominal de suministro de fluido MPa 16
Área de protección superior mm 1800 (largo) x 2000 (ancho) se puede hacer según los requisitos del usuario
Sobrepéndulo horizontal de la parte superior del túnel° ±10
Peso de la máquina kg aprox. 1000
Después de conectar la tuneladora, la altura de soporte es 4.5 m
Después de conectarse a la tuneladora, la altura mínima de soporte es de 2,5 m.
