Caja de prueba de choque térmico de dos cajas precio de fábrica, caja de prueba de choque térmico de tres cajas ventas directas del proveedor

1. 1. Nombre del producto

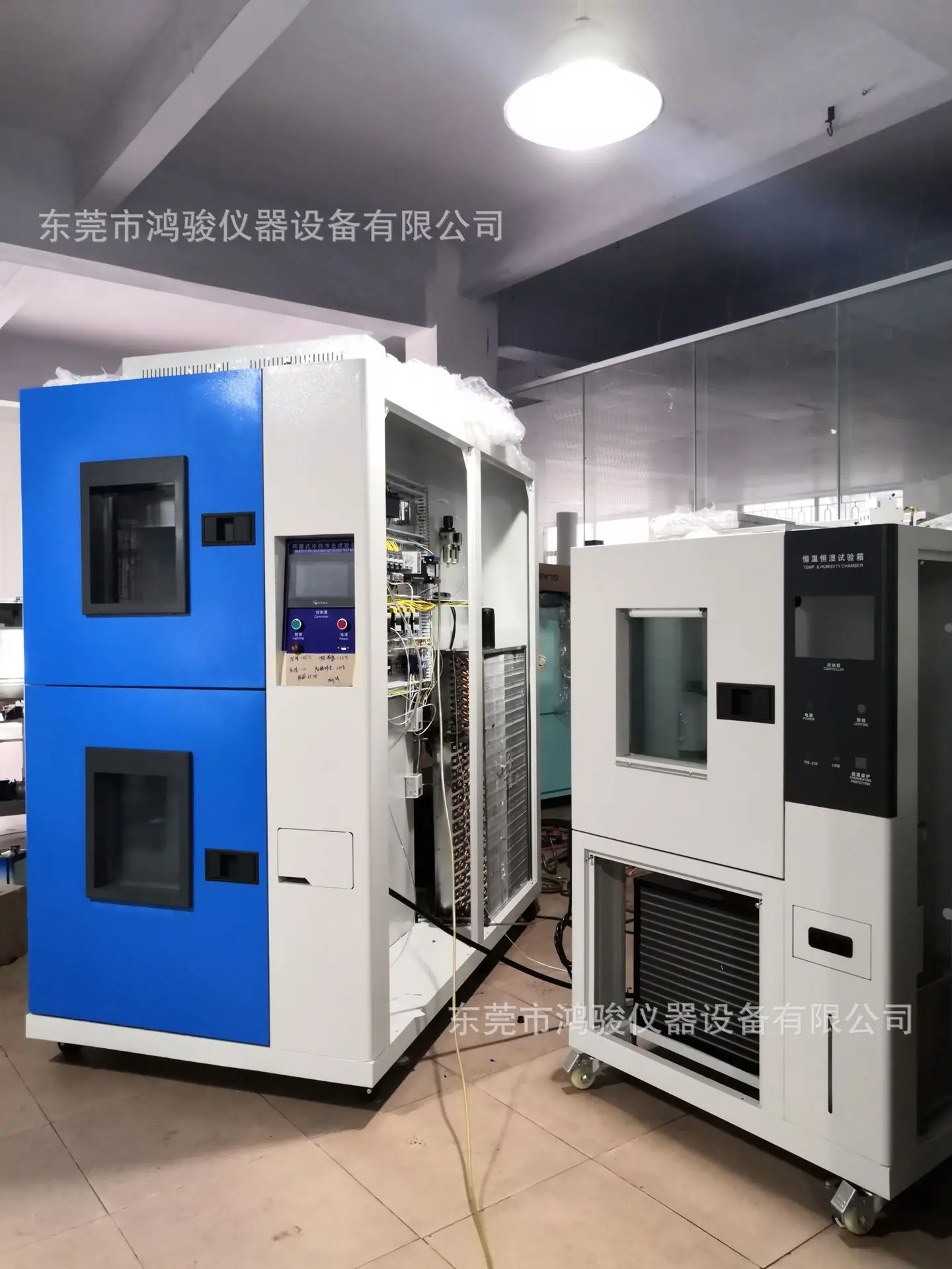

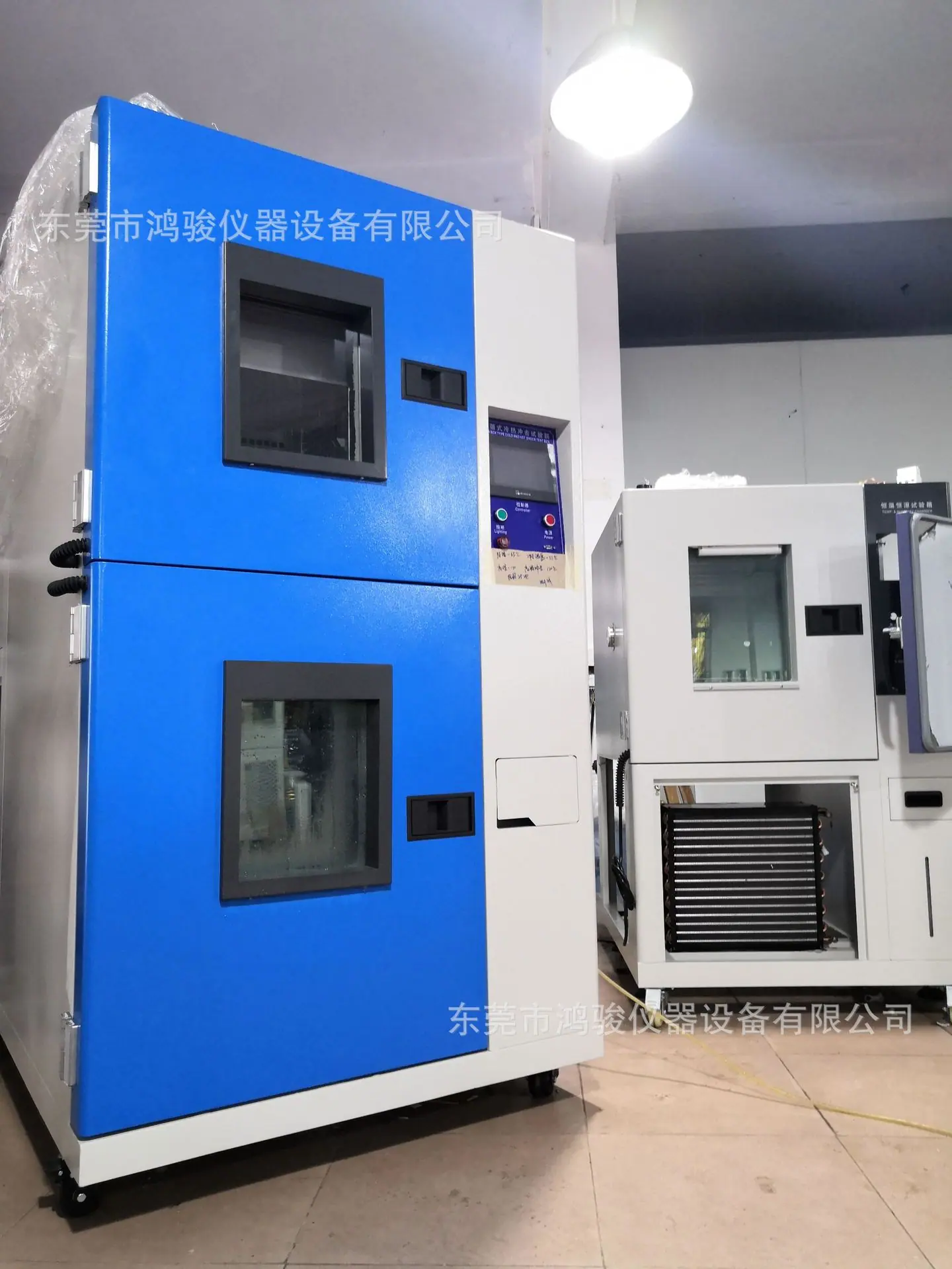

Cámara de prueba de choque térmico de dos zonas (marca: Hongjun)

1. 2. Modelo del Producto

HJ-225LC-2

1. 3. Limitaciones de la muestra

Este equipo de prueba está prohibido de:

① Muestreo o almacenamiento de muestras de sustancias inflamables, explosivas o volátiles

②Prueba o almacenamiento de muestras de sustancias corrosivas

③Prueba o almacenamiento de muestras biológicas

④Prueba o almacenamiento de muestras de fuentes de emisión electromagnética fuerte

1. 4. Volumen, dimensiones y peso:

4.1. Volumen interno nominal

225L （Tipo de tres cámaras HJ/CQ-512LC en stock, dimensiones internas mm: 800*800*800）rango de temperatura：-50-150 bienvenido a consultar y pedir）

4.2. Dimensiones del Área de Prueba

D800*H900*W800mm

4.3. Dimensiones de la cesta

Ancho 750mm * Profundidad 500mm * Alto 600mm

4.4. Dimensiones externas

H198cm×W150cm×D175cm sujeto a las dimensiones reales

4.5. Peso

Aproximadamente 1150 kg

1. 5. Rendimiento

5.1. Condiciones del Entorno de Prueba

5.2. Método de prueba

La temperatura ambiente es de +25 ℃, la humedad relativa es ≤85 % y no hay ninguna muestra en la cámara de prueba.

La cámara de choque térmico cumple con los estándares:
Estándar Militar Nacional GJB150.3-86;
Estándar Militar Nacional GJB150.4-86;
Norma Militar Nacional GJB150.5-86;

Rango de temperatura: -40℃→+150℃

Rango de temperatura de precalentamiento a alta temperatura

+60℃～+160℃；

Rango de temperatura de preenfriamiento a baja temperatura

0℃～-55℃；

Tiempo de impacto

Dentro de 15 segundos

Rango de impacto de alta temperatura

﹢60 ℃ ～ ﹢150 ℃

Rango de impacto a baja temperatura

-10 ℃ ～ -40 ℃

Tiempo de estabilización de la temperatura

5 minutos

fluctuación de temperatura

≤±0.5℃.

Desviación de temperatura

≤±2℃.

uniformidad de temperatura

≤2℃.

Temperatura de precalentamiento tiempo

+60℃ ～ ﹢180 ℃ ∥﹢25 ℃ ～ ﹢125 ℃∕ 40 min

Tiempo de temperatura de preenfriamiento

﹣10 ℃ ～ ﹣55 ℃∥﹢25 ℃ ～ ﹣40 ℃ ∕ 55 min

Tiempo de recuperación del impacto

-40℃～＋125℃ Aproximadamente 5 minutos

Tiempo de movimiento del capazo

Dentro de 5 segundos

5.3. Ruido en el lugar de trabajo

Nivel de sonido ponderado A ≤75dB(A)

(Medido en una sala insonorizada de baja reverberación a una temperatura ambiente de 25℃; Ponderado A, promedio de 8 puntos de prueba; Cada punto de prueba está a 1 metro horizontalmente de la fuente de ruido y 1 metro sobre el suelo)

1. 6. Características estructurales

Estructura de cerramiento aislante

①Material de la pared exterior: adopta placa de acero inoxidable o placa de acero A3 con pulverización electrostática, grosor 1.5 mm

②Material de la pared interior: Placa de acero inoxidable SUS#304 Placa 2B espesor 1.0 mm

③ Material de aislamiento de la caja: Espuma de poliuretano rígido resistente a altas temperaturas de 100 mm de altura (Cadena de Frío Bayer de Guangzhou)

④ Material aislante de puerta de caja: Espuma de poliuretano rígida resistente a altas temperaturas de 100 mm de alto. (Cadena de Frío Bayer de Guangzhou)

Conducto de aire acondicionado

Ventilador centrífugo de eje largo de acero inoxidable: 4 unidades/90W (personalizado profesionalmente).

Impulsor de Circulación: Impulsor de Circulación Multipalas de Aleación de Aluminio Resistente a Altas/Bajas Temperaturas (Impulsor de 8 pulgadas)

Ventilador, Calentador, Evaporador, Dispositivo de Drenaje, Puerto de Ecualización de Presión, Deflector de Aire Ajustable, Sensor de Temperatura

6.1. Configuración Estándar de la Cámara de Prueba

Ventana grande 300x400x40mm vidrio templado al vacío de 3 capas.

Manija plana a ras

Bisagra: Bisagra importada de SUS #304

Agujero de entrada: φ50mm 1 pieza (cada uno con 1 tapón de goma)

6.2. Puerta de caja

①Puerta única, se abre hacia afuera, bisagra a la izquierda, manija a la derecha (al mirar hacia el frente de la caja).

② Equipado con un mecanismo de bloqueo de puerta (la puerta se puede abrir en el laboratorio), la puerta está equipada con calefacción eléctrica para anticondensación, y la caja necesita estar equipada con una ventana de observación de doble cristal con calefacción eléctrica anticondensación.

Marco de puerta equipado con dispositivo de calefacción eléctrica anticondensación

6.3. Panel de Control

Pantalla de visualización Weintek CJ7010 de Taiwán, pantalla de visualización de control de programa de temperatura (humedad) de 7 pulgadas. Interruptor de encendido, interruptor de iluminación. Indicador de funcionamiento, indicador de encendido, zumbador.

6.4. Sala de Máquinas

Unidad de refrigeración, bandeja de goteo del compresor, dispositivo de alivio de presión, dispositivo de calefacción

6.5. Gabinete de distribución

Panel de distribución, ventilador de refrigeración, interruptor de alimentación principal, placa de E/S del dispositivo, transformador de máquina herramienta, relé intermedio, relé de tiempo, relé de estado sólido, contactor de CA, relé térmico, fusible, interruptor automático

6.6. Calentador

①Calentador eléctrico de acero inoxidable tipo tubo aletado

② Método de control de calefacción: SSR (relé de estado sólido) modulación por ancho de pulso de período igual sin contacto

③Potencia de calentamiento: aprox. 8 kW

6.7. Agujero para el cable de alimentación y agujero de drenaje

En la parte trasera de la caja

1. 7. Sistema de refrigeración

7.1. Dispositivo Frío y Caliente

①Sistema de Refrigeración de Ultra Baja Temperatura de Ahorro de Energía Bitzer de Alemania

①Sistema de Refrigeración de Temperatura Ultra Baja de Ahorro Energético Bitzer de Alemania (Método de Disipación de Calor Enfriado por Agua).

②Método de enfriamiento: Refrigerado por agua

7.2. Dispositivo de Intercambio de Calor y Frío

Sistema de refrigeración de dos etapas, 2 compresores semiherméticos Bitzer alemanes. Adopta un diseño de intercambio de calor de refrigerante SWEP de alta eficiencia [Fabricado en Suecia (sus#316)], que es más eficiente que el tipo helicoidal interno tradicional.

7.3. Ajuste de la Carga Térmica

① Adopción de un dispositivo de ajuste automático del flujo de refrigerante, eliminando eficazmente la carga térmica del producto en prueba y tecnología alemana/japonesa

Sincronización de arte.

②En comparación con los diseños tradicionales, la estabilidad de control y la reproducibilidad son altas, y se logra un rendimiento ultrarrápido en términos de ahorro de energía y conservación de energía.

7.4. Compresor de refrigeración

Compresor Totalmente Cerrado Tecumseh Francés

7.5. Calificar elemento

①El condensador y el evaporador adoptan un dispositivo de aleta de aluminio tipo flujo turbulento dúplex AC&R.

② Los dispositivos de estrangulamiento utilizan todos accesorios de refrigeración importados de marcas reconocidas.

7.7. Dispositivo de estrangulamiento:

Control de Flujo del Sistema de Refrigeración

7.8. Método de control del refrigerador

①El controlador del sistema de control ajusta automáticamente las condiciones de funcionamiento del refrigerador según las condiciones de prueba.

②Válvula reguladora de presión de evaporación.

③ Circuito de enfriamiento de gas de retorno del compresor

7.9. Refrigerante

Honeywell R404a+R23 ambos son 0)

8. Sistema de control eléctrico

a) Modelo del controlador

CJ7010 Controlador de Temperatura Inteligente Programable Tipo Táctil

b) Especificaciones del Controlador

Indicadores técnicos:
1. Pantalla táctil delgada de color verdadero de 7 pulgadas
2. Método de control: programa
3. Tipo de sensor: sensor de entrada PT100
4. Modo de salida: Salida de control PID; Salida de circuito analógico (4-20mA);

5. Rango de medición de temperatura: -200.00℃--300.00℃, error ±0.2℃;

6. Edición de programas: dividida en tres tipos de programas, a saber, 2ZONAS, 3ZONAS, PASO

7. Conmutable a inglés;

8.T Resolución: 640×480 64k colores

c) Edición del programa

programa, 2ZONA

2 ZONAS, puede editar 120 programas, cada programa tiene solo 2 segmentos

d) Fuente de alimentación

Voltaje nominal: 85-265V AC, 50/60Hz, vida útil de la batería de litio al menos 10 años, voltaje de resistencia 2000V AC/1 minuto;

e) Especificaciones

Dimensiones exteriores: 184×144×94(mm)(largo×ancho×profundidad)

Tamaño de la abertura de instalación: 173 × 133 (mm) (largo × ancho)

② Dispositivo de protección

a) Cámara de prueba

Sobrecalentamiento del compresor

Sobrecorriente del compresor

Sobrepresión del compresor

Dispositivo de protección contra sobretemperatura ajustable

Sobretemperatura en conducto de aire acondicionado

Sobrecalentamiento del motor del ventilador

Secuencia de fases de la alimentación principal y protección contra pérdida de fase

Protección contra fugas

Tubo de calentamiento sin protección contra quemado en seco

Protección contra sobrecarga y cortocircuito

Protección contra cortes de energía

③ Otras configuraciones

a) Cable de alimentación

Cable de cinco conductores (tres fases dos hilos + tierra de protección) 4 metros 1 pieza (se puede suministrar según los requisitos del cliente)

b) Orificio de guía

1 orificio de entrada con tapón de goma, especificación de φ50 mm, su posición y cantidad se pueden personalizar según los requisitos del usuario en las condiciones que la estructura de la caja lo permita y no se vea afectada la performance

do)

Interfaz USB para descargar curvas y datos en cualquier momento。

④ Transporte

Empaquetado y transporte de automóviles

⑤ Condiciones de Uso

Las siguientes condiciones

a) Sitio de instalación

Terreno llano, buena ventilación.

No se permiten vibraciones fuertes alrededor del equipo.

No hay ningún campo electromagnético fuerte alrededor del dispositivo.

No hay sustancias inflamables, explosivas, corrosivas ni polvo alrededor del equipo.

Deje espacio adecuado para el uso y el mantenimiento alrededor del equipo, como se muestra en la siguiente figura:

b) Condiciones ambientales

① Temperatura: 5℃～35℃ ② Humedad Relativa: ≤85% ③ Presión Atmosférica: 86kPa～106kPa

c) Condiciones de alimentación

fuente de alimentación

capacidad de la batería

actual

cambiar

AC380V trifásico de cuatro hilos + tierra de protección

Rango de fluctuación de voltaje permitido: CA (380±38)V

Rango de fluctuación admisible de frecuencia: (50±0.5) Hz

Resistencia de puesta a tierra de protección menor a 4Ω

Requerir al usuario que configure un interruptor de aire o de alimentación con la capacidad adecuada en el lugar de instalación, y este interruptor es para el uso exclusivo de este equipo.

aproximadamente 13 kW

34 A

63A (Interruptor Automático de Corriente Residual de Caja Moldeada)

d) Requisitos para el entorno de almacenamiento

Cuando el dispositivo no esté funcionando, la temperatura ambiente debe mantenerse entre 0℃ y +45℃.

número de serie

nombre

Marca de origen

Observación

1

Controlador (incluyendo comunicación R232 y software)

Taiwán Weilun

CJ7010

2

Contactor de CA

Schneider

LC1D18、LC1D25

3

relé térmico

Schneider

LRD25（5-8A)

4

Relevo intermedio

Omron

MY2J

5

Relé de tiempo

Taiwán CKC

AH3-3(3M)

5

Fuente de alimentación conmutada de CC

Taiwán significa bien

24 V CC

6

Relé de subfase

AVN Taiwán

APR-4-380

7

Protección contra sobretemperatura

Corea ARCOÍRIS

TS-320S

8

SSR

Taiwán

SSR-40DA

9

Sensor de temperatura

Personalizado

PT100

11

Indicador de señal

Zhejiang Tianbo

TPWL5-220

12

Zumbador Flash

Yangtsé

LA42S

13

Transformador de control

Taiyuan

300 VA

14

protector contra fugas

Chint

C100/3P+N+PE

15

botón de encendido

Taiwán Tianbo

LAS1-A

16

Calentador (Calefacción)

Alambre de aleación de níquel-cromo

por encargo

17

Ventilador de circulación

Taiwán Yi Zheng

380V750W

18

molino

Taiwán Shangyu

6F

22

Línea a prueba de sudor

Taiwán GOOLMAX

24VCC50W

23

Ventana de vidrio al vacío multicapa

Qingqiang de Hong Kong

por encargo

24

Alambre de alta temperatura

El pueblo de China se está levantando

25

Alambre y cable

El pueblo de China se está levantando

26

compresor

Alemania Bitzer

5.2Y-40C

27

condensador

Foshan Keweili Refrigeración

por encargo

29

secador de filtro

Danfoss, Dinamarca

DCL165S

31

La válvula electromagnética

Palacio capullo japonés

SEV603DXF

32

Evaporador

Taiwán Zhongli

por encargo

33

refrigerante

Honeywell

R404A

34

aceite congelado

Oso Polar Británico

RL32H

35

Separador de aceite

Emerson

A-55855

36

Dispositivo regulador de flujo

Danfoss

1/2″

37

interruptor de alto voltaje

Unir fuerzas

KP5

38

Cámara de prueba de choque térmico de dos zonas

Hongjun

HJ-80LC-2
