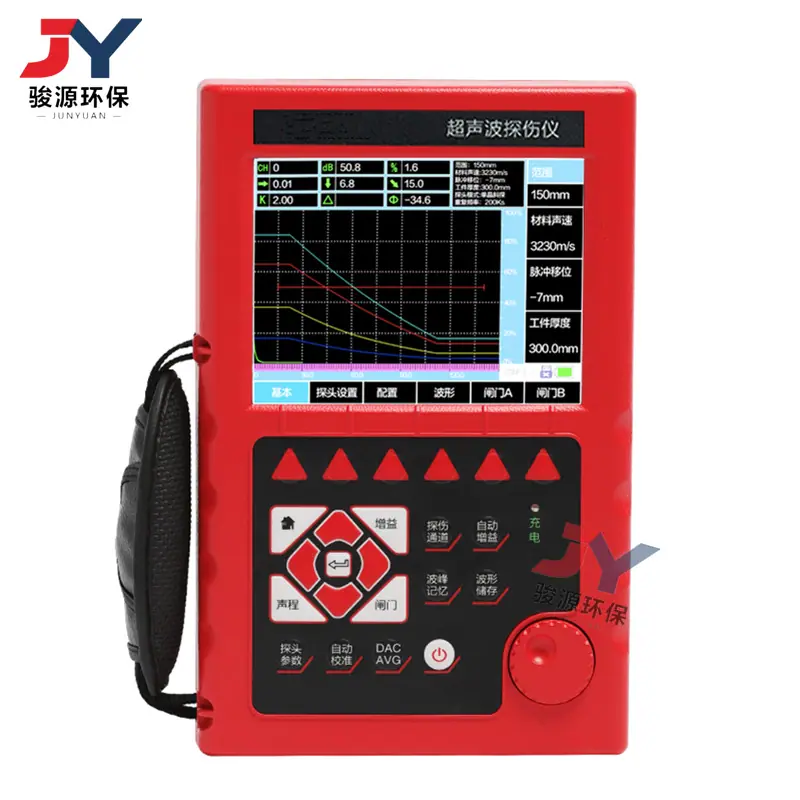

Instrumento Portátil de Pruebas No Destructivas Ultrasónicas para Cordones de Soldadura, Estructuras de Acero, Tuberías, Poros Metálicos, Grietas y Detección de Defectos Profundos en Soldaduras

I. Descripción general:

Los detectores de fallas ultrasónicos digitales pueden detectar, ubicar, evaluar y diagnosticar de forma rápida, conveniente, no destructiva y precisa diversos defectos dentro de las piezas de trabajo, como grietas, soldaduras, poros, agujeros de arena, inclusiones, pliegues, etc. Se utilizan ampliamente en los campos de energía eléctrica, petroquímica, recipientes a presión de calderas, estructuras de acero, industria militar, aeroespacial, transporte ferroviario, automóviles, maquinaria, etc. Es un instrumento para la industria de ensayos no destructivos.

2. Funciones principales:

(1) Detección cuantitativa y cualitativa de alta precisión, cumpliendo los requisitos para la detección de defectos a corta y larga distancia;

(2) La zona ciega de campo cercano es pequeña, lo que cumple con los requisitos para la detección de defectos en tubos de diámetro pequeño y pared delgada;

(3)Calibración automática: Calibración automática de un clic, operación muy conveniente, sonda de prueba automática“Punto cero”, “Valor K”, “Frontera” y la “Velocidad del sonido” del material;

(4)Muestra automáticamente la posición del eco de defecto (profundidad)d、horizontal p、distancia s、amplitud、dB equivalente、valor de apertura ф）；

(5)Cambia libremente entre tres escalas (profundidadd、horizontal p、distancia s）；

(6) Las funciones de ganancia automática, envolvente de eco y memoria de picos mejoran la eficiencia de la detección de fallas

(7) Grabar automáticamente el proceso de detección de defectos y permitir la reproducción dinámica; (tiempo ilimitado)

(8) Cálculo del valor φ: Detección de defectos en forja de viga recta, encontrar la onda más alta del defecto y convertirla automáticamente al valor de diámetro de agujero φ;

(9) 500 canales independientes de detección de fallas (ampliables), pueden ingresar y almacenar libremente estándares de detección de fallas para cualquier industria, no es necesario llevar bloques de prueba para la detección de fallas en el sitio; ● Puede almacenar y reproducir libremente 500 formas de onda y datos A-scan;

(10) Las curvas DAC, AVG y TCG (compensación de profundidad) se generan automáticamente y se pueden crear en segmentos, los puntos de muestreo no están limitados y se pueden corregir y compensar;

(11) Se pueden invocar 14 estándares de detección de fallas incorporados.

(12) Se puede ingresar libremente cualquier estándar de la industria;

(13) El ancho y la intensidad del pulso emitido son ajustables;

(14) Función de escaneo B, muestra claramente la forma de la sección longitudinal del defecto

(15)Comuníquese con la computadora para realizar la gestión y exportación de datos informáticosFormato WORD, informe de detección de defectos en papel A4;

(16) Carcasa de aleación de aluminio-magnesio estándar IP65, robusta y duradera, impermeable y a prueba de polvo, con excelente capacidad antiinterferencias;

(17)usar (inalámbrico) ) el software de comunicación puede actualizar las funciones del sistema del instrumento;

(18) Pantalla a color real de 260,000 colores con pantalla de ultra alto brillo, brillo ajustable, adecuada para entornos de trabajo con luz intensa y luz baja;

(19)Alimentado por baterías de litio de alto rendimiento, seguras y respetuosas con el medio ambiente, puede funcionar continuamente8-10 horas.

(20) Registro de reloj en tiempo real: Registro de seguimiento en tiempo real de la fecha y hora de detección de defectos, y almacenamiento;

(21) Protección contra apagado, los datos no se pierden;

(22) Los parámetros de detección de defectos se pueden probar automáticamente o preestablecer;

(23) Supresión digital, no afecta la ganancia ni la linealidad;

(24)Compensación de ganancia: para rugosidad superficial, superficies curvas, detección de defectos a larga distancia de piezas de trabajo gruesas y otros factoresLa atenuación de dB se puede corregir;

(25) Operación de teclado blando del software de comunicación del lado de la PC, logrando el objetivo del host del detector de fallas controlado por computadora para la detección de fallas;

3. Funciones auxiliares importantes:

(1)suma de ángulosValor K dos métodos de entrada

(2) Análisis de Conteo de Ecos

(3) Indicador de estado de energía

(4) Alarma audible y visual de puerta

(5) Alarma Audible y Visual DAC

(6) Congelación y descongelación de la pantalla

(7) Pantalla del reloj

(8) Sueño y Protector de Pantalla

4. Parámetros técnicos:

1) Rango de escaneo: 0～10000 mm onda longitudinal de acero

2) Frecuencia de trabajo: 0.4MHz～20MHz

3) Error de linealidad vertical ≤3%

4) Error de linealidad horizontal ≤ 0.1%

5) Ganar 130dB

6) Margen de sensibilidad＞62dB (profundidad de 200 mm, agujero plano de Φ2)

7) Resolución＞40dB（5N20）

8) Rango dinámico ≥32dB

9) Nivel de ruido:＜8%

10) Frecuencia de muestreo dura 320 MHz

11) Frecuencia de repetición 100~1000 Hz

12) Rango de velocidad del sonido 100～20000（m/s）

13) Métodos de trabajo detección de fallas de cristal único, detección de fallas de cristal doble, detección de fallas por transmisión

14) Supresión de números（0～80%), no afecta la linealidad ni la ganancia

15) Horario de Trabajotrabajando continuamenteMás de 10 horas (batería de litio)

16) Temperatura ambiente（-20～70)℃ (valor de referencia)

17) Humedad relativa（20～95）% HR

18) Dimensiones exteriores 238×155×46 (mm)

19) Peso 1.0KG

5. Configuración Estándar ：

(1) Anfitrión 1 unidad

(2) Una sonda recta

(3) Una sonda oblicua

(4) Adaptador de corriente de 1 9V

(5) Cables de conexión de 2 sondas

(6) Caja de empaque del producto 1

(7) 1 manual de instrucciones

(8) Certificado de Conformidad, Lista de Empaque, Tarjeta de Garantía 1 juego

Servicio postventa:

Bajo condiciones normales de operación según el 'Manual de Instrucciones', los productos de nuestra empresa están sujetos a un período de reemplazo de tres meses y a una garantía gratuita de cinco años (excepto el cable de conexión de la sonda, que es una pieza vulnerable y consumible), y somos responsables del mantenimiento de por vida de los productos.
