Tubo de drenaje de gas en espiral galvanizado de nuevo tipo

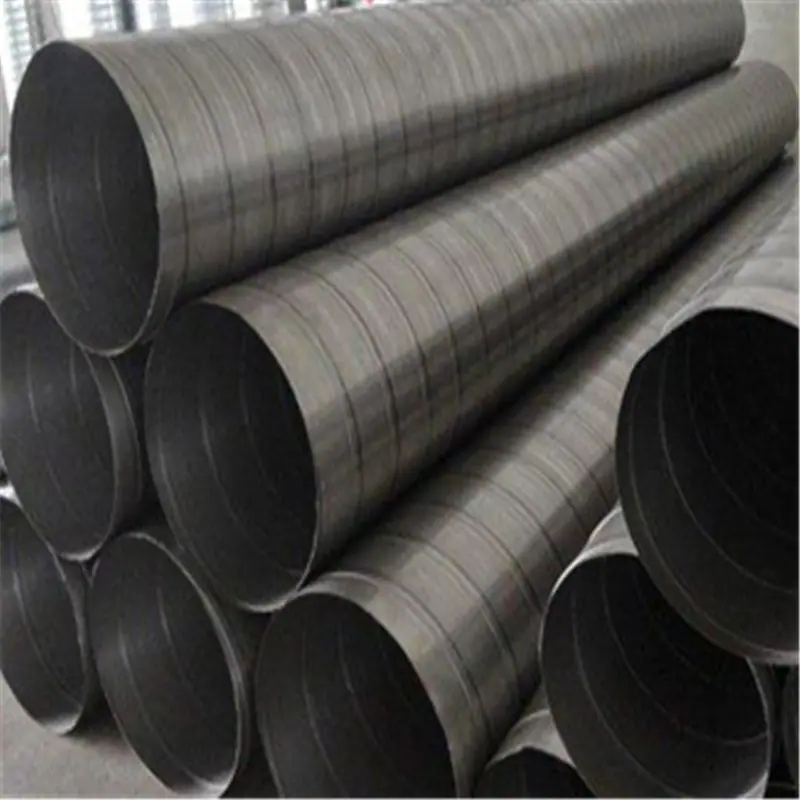

La aplicación de conductos espirales en proyectos de ingeniería domésticos e internacionales se está volviendo cada vez más popular. En nuestra continua exploración, hemos superado los conductos rectangulares convencionales y los redondos ordinarios, y hemos desarrollado el conducto espiral galvanizado de la marca "Tuozan". Tiene menos juntas que los conductos rectangulares, y su estructura es hermosa y artística. El conducto espiral para minería utiliza material de chapa de acero galvanizado, y es un nuevo tipo de tubería formada por enrollado en espiral y entrelazado con maquinaria importada. Su pared interior es lisa, y la parte entrelazada actúa como una nervadura de refuerzo, mejorando en gran medida la resistencia de la tubería. Tiene las ventajas de resistencia a la corrosión, junta de bloqueo hermética, sin fugas, alta resistencia, buena rigidez, larga vida útil, instalación conveniente y rápida, buena fluidez de gas y bajo costo. Actualmente, los conductos espirales galvanizados para minería se utilizan ampliamente en minas de carbón en Canadá, Sudáfrica, Australia, Rusia, China, etc., y son reconocidos por los usuarios, logrando buenos beneficios económicos. Son un producto mejorado para sistemas de drenaje de gas en minas de carbón.
Nuestra empresa cuenta con un laboratorio de pruebas independiente, equipado con equipo de prueba completo según los estándares de productos mineros y otras cláusulas relevantes. Los métodos de prueba son muy completos, incluyendo detectores de picaduras, medidores de alta resistencia, termómetros, pruebas de combustión de alcohol, máquinas universales de ensayo de materiales metálicos, cámaras de prueba de niebla salina y otros equipos de prueba, que pueden realizar diversas pruebas de rendimiento físico y químico como detección de espesor, pruebas de combustión y pruebas hidráulicas. Pasar la inspección es la base para la aprobación del producto para su salida de fábrica. Todos los productos de nuestra empresa tienen marcas de inyección de tinta y certificados de aprobación de inspección de calidad del producto.
II. Campos de Aplicación
Materiales para conductos de ventilación de presión positiva y negativa para minas de carbón subterráneas; Materiales para tuberías de drenaje de metano para minas de carbón subterráneas.
3. Características del producto
1、La tubería es ligera, delgada y resistente
El nuevo tipo de tubería de drenaje de gas galvanizada en espiral adopta la fabricación de tubería con costura de bloqueo en espiral, lo que reduce en gran medida el peso del producto al tiempo que garantiza la resistencia de la tubería; el peso del nuevo tipo de tubería de drenaje de gas galvanizada en espiral del mismo diámetro es de 1/2 a 1/3 del de las tuberías de hierro fundido, y 3/4 del de las tuberías de drenaje de gas de PE. La figura de la derecha es una vista en sección longitudinal de la tubería de drenaje de gas galvanizada en espiral, donde I es la costura de bloqueo en espiral, que actúa principalmente como un refuerzo para mejorar la resistencia de la tubería.
2. Diversas formas de instalación, instalación simple y conveniente, buena intercambiabilidad;
La nueva tubería de drenaje de gas en espiral galvanizada es una tubería rígida, y su instalación puede elegir tres métodos: colgada, soportada y tendido en el suelo. El método de conexión de la tubería es la brida estándar nacional, lo que simplifica la instalación y permite un buen acoplamiento e intercambiabilidad con otros tipos de tuberías; la tubería es ligera y las tuberías por debajo de Φ450 pueden ser instaladas por 4 personas, ahorrando costos de mano de obra y costos mecánicos; al mismo tiempo, puede reducir en gran medida la inversión en soportes o colgadores de tubería.
3. Se puede reutilizar repetidamente, tiene un alto valor de reciclaje, cumple con los requisitos;
El nuevo tubo de drenaje de gas en espiral galvanizado es ligero y tiene una larga vida útil. No se deforma durante el uso. Después de que la vía se abandona, el ducto aún se puede desmontar y usar en otras vías. Como ducto metálico, tiene un alto valor de recuperación de recursos, no solo cumpliendo con los requisitos, sino también reduciendo el costo de la gestión del gas de mina.
4、Gran volumen de ventilación:
En comparación con la tubería de drenaje de gas de PE y la tubería de drenaje de gas de hierro fundido del mismo diámetro nominal, el nuevo tipo de tubería de drenaje de gas galvanizada en espiral tiene un área de flujo mayor.
5、No combustible, sin electricidad estática:
La resistencia superficial del nuevo tubo de extracción de gas en espiral galvanizado es de 35Ω, y no hay condiciones para generar electricidad estática.
6、Amplia gama de adaptabilidad de diámetro de tubería:
La nueva tubería de drenaje de gas en espiral galvanizada tiene un rango de adaptación de 100 mm a 1500 mm, lo que puede satisfacer completamente las necesidades de producción de la mina.
IV. Diagrama de Flujo del Proceso del Producto:
paso, la tira de acero se entrelaza en espiral y se suelda para formar el material de la tubería; durante el proceso de enrollado en espiral y soldadura de entrelazado, los bordes de la tira de acero se rebordan, y dos secciones adyacentes de la tira de acero se superponen en el área rebordeada, después de que la tira de acero se reborda y superpone, se realiza la soldadura en la pared exterior del material de la tubería, la costura de soldadura está en la superficie del material de acero al carbono de las dos secciones adyacentes de la tira de acero;
El segundo paso, el granallado y la eliminación de óxido se realizan en la pared exterior del tubo para aumentar aún más la rugosidad de la pared exterior;
Paso tres, suelde placas de brida prefabricadas o conectores rápidos con características estructurales prefabricadas a ambos extremos del cuerpo de la tubería;
Paso cuatro, realizar el tratamiento anticorrosión en la superficie de la tubería.
V. El proceso de inspección de garantía de calidad es el siguiente:
Inspección de Banda de Acero de Materia Prima——Inspección de Formado por Mordida——Inspección de Soldadura——Inspección de Eliminación de Óxido por Chorro de Arena——Inspección de Corte a Longitud Fija——Inspección de Soldadura de Brida——Inspección de Apariencia del Recubrimiento——Inspección Final
Artículos y requisitos de inspección

Seis, Transporte y Almacenamiento del Producto
1、Transporte
Durante el transporte de tuberías, se deben evitar impactos violentos y lanzamientos.
2、Almacenamiento
(1) El sitio o almacén para almacenar tuberías debe seleccionarse en un lugar limpio y bien drenado, alejado de fábricas y minas que generen gases o polvo nocivos. Se deben retirar las malas hierbas y los escombros del sitio para mantener las tuberías limpias;
(2) En el almacén, las tuberías no se apilarán junto con materiales corrosivos para las tuberías, como ácidos, álcalis, sales y cemento;
(3) Las tuberías de gran diámetro se pueden apilar al aire libre y almacenar en un cobertizo de materiales bien ventilado, pero con tapa superior y acolchado inferior;
(4) Capas de apilamiento: Tamaño nominal 500≤DN<800, número de capas de apilamiento≤4; Tamaño nominal DN≥800, número de capas de apilamiento≤3.
Siete, Instalación de Tuberías
1. Antes de la construcción e instalación, se deben verificar las especificaciones y los modelos de las tuberías y sus escenarios de aplicación. Las marcas en las tuberías deben quedar hacia afuera y estar en una posición visible.
2. Al instalar tuberías, estas no deben torcerse axialmente y, al pasar por paredes o soportes de tuberías, no deben corregirse forzadamente.
3. Al instalar tuberías, coloque abrazaderas o soportes según los diferentes diámetros y requisitos de las tuberías (preferiblemente cada 2-3 metros), la posición debe ser precisa y se deben completar las pruebas de presión y los registros de aceptación de los trabajos ocultos antes del cierre.
4. Está prohibido el uso de llamas abiertas en el lugar de instalación y la soldadura con llama abierta. Los materiales de tubería no deberán utilizarse como barras de tracción, perchas, etc.
5. Al manipular las tuberías, se deben manipular con cuidado y colocar suavemente. Se prohíben estrictamente los impactos violentos o el contacto con metales u otros objetos, así como arrojarlas, rodarlas, dejarlas caer o arrastrarlas.
Ocho, Advertencia
1. La presión de operación de este producto no debe exceder la presión nominal de la tubería.
2. La tubería solo puede usarse para ventilación de presión positiva, ventilación de presión negativa y extracción de gases, y no debe usarse para otros fines.
3. Las tuberías del sistema de extracción de gases deben tomar medidas antiestáticas fiables de acuerdo con los requisitos de diseño.
Los tubos espirales galvanizados producidos por nuestra empresa implementan estrictamente los siguientes estándares:
GB   l91－2000    Marcas Pictóricas para Embalaje, Almacenamiento y Transporte
GB   5009-85      Método analítico para los estándares de higiene de resinas para envasado de alimentos
GB/T 241－1990    Método de prueba hidráulica para tuberías metálicas
GB/J 236-82 Especificación de Construcción y Aceptación para la Ingeniería de Instalación de Tuberías Industriales de Equipos en Sitio
MTl81－88         Especificación para la Inspección de Rendimiento de Tuberías de Plástico para Minas Subterráneas de Carbón
AQ1043-2007       Marca de Producto Minero
GB/T9119-2000     Bridas de Tubería de Acero Planas, con Resalte y para Soldadura a Tope
YB/T025-92        Cinta de acero para embalaje
Tabla de Especificaciones Comunes:
