Radio SDR DSP Demodulación Digital Onda Corta FM MW SSB CW Receptor de Radioaficionado

Descripción del Producto

Radio de Onda Corta Receptor de Radio FM

Este producto logra la mezcla basada en el método Detector de Producto de Cuadratura de Tayloe. Se utilizan dos señales de onda cuadrada ortogonales de frecuencia variable generadas por el generador de reloj Si5351 como excitación, realizando un receptor ZIF de frecuencia intermedia cero de ruido ultrabajo. Las señales IQ obtenidas después de la mezcla se envían a un CODEC para codificación/decodificación y son recolectadas por un MCU. En el MCU, los algoritmos DSP completan la demodulación y visualización de la señal.

Mezclador Tayloe Referencias: http://www.norcalqrp.org/files/Tayloe_mixer_x3a.pdf

Radio SDR DSP Demodulación Digital Onda Corta FM MW SSB CW Receptor de Radio HAM

Descripción del Producto

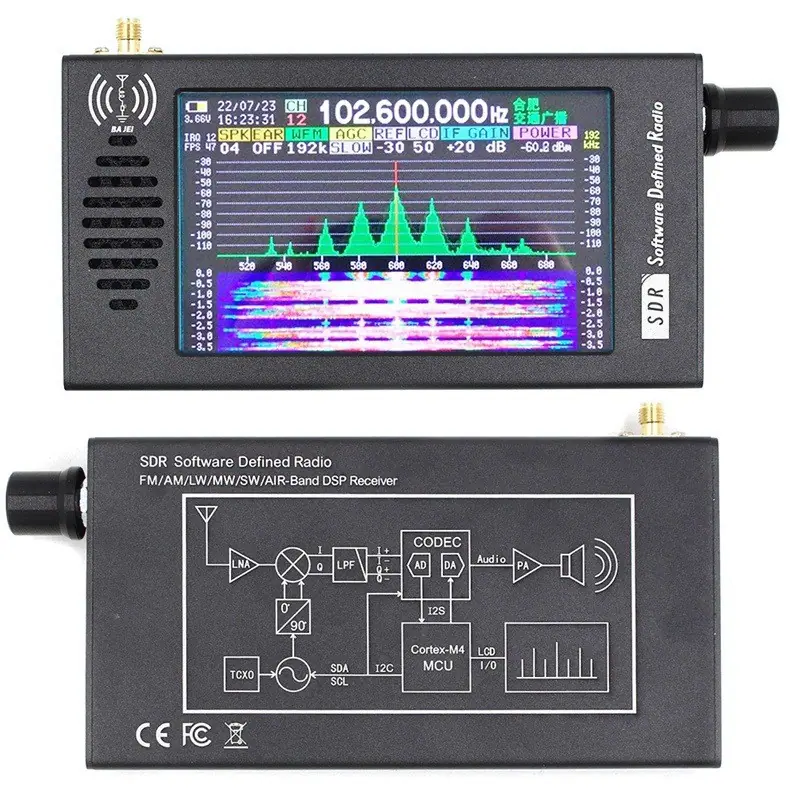

DeepSDR 101 es una radio de demodulación digital DSP basada en la arquitectura de radio definida por software SDR. Tiene capacidad de visualización de espectro y cascada con un ancho de banda de 192 kHz y, combinado con muestreo de 16 bits, logra un receptor de alto rango dinámico con funciones de demodulación CW, AM, SSB y FM. Toda la máquina utiliza una carcasa completa de aleación de aluminio mecanizada por CNC, combinada con una pantalla LCD IPS de alto brillo de 4.3 pulgadas y resolución 800x480, mientras mantiene un cuerpo pequeño y compacto.

¡Llévalo al aire libre de inmediato y disfruta del paisaje natural y la alegría de escuchar en cualquier momento y lugar!

Parámetros básicos

Tecnología de pantalla: LCD de 4.3 pulgadas IPS 800x480 de resolución, atenuación DC, alto brillo

Método de control: Pantalla táctil resistiva + codificador giratorio

Rango de Frecuencia: 100k – 149MHz

Modos de Operación: CW, AM, Banda Lateral Única SSB (LSB/USB), WFM, Radio FM Estéreo (requiere auriculares)

Frecuencia de Paso: 1Hz/10Hz/100Hz/1kHz/10kHz/100kHz/1MHz/10MHz

Ancho de Banda del Espectro: 192 kHz, 128 kHz, 64 kHz, Pantalla de Espectro en Tiempo Real FFT

Interfaz de Antena: SMA, Impedancia 50Ω, Potencia Máxima de Entrada -20dBm

Oscilador de cristal de referencia: TCXO 26MHz ±0.5ppm

Interfaz de Audio: Admite auriculares estándar de 3.5 mm o auriculares con interfaz CTIA (estándar americano)

Potencia del Altavoz: Máx. 3W, Altavoz Multimedia de 4Ω Altavoz

Puerto de carga: USB Tipo-C, 5.0V/2A

Consumo de corriente: aprox. 250 mA a 5 V

Capacidad de la batería: 5000 mAh/3,7 V, 18,5 Wh

Tiempo de uso: Aproximadamente 10-12 horas, dependiendo del volumen de la máquina y la configuración de brillo

Almacenamiento de Canales: Puede preconfigurar 99 canales, incluyendo nombres de estaciones preconfigurados, frecuencias de estaciones y modos de demodulación.

Dimensiones del cuerpo principal: 140 x 74 x 22 mm (Largo x Ancho x Alto) (excluyendo protuberancias)

Peso corporal: Aprox. 315 g (solo unidad principal)

Peso del paquete: 415 gramos Dimensiones del paquete: 19*10.5*4.5cm

Lista de embalaje:

Anfitrión con Pantalla IPS de 4.3 pulgadas SDR *1

Cable de Datos USB Tipo C *1

Antena telescópica BNC de 7 secciones*1

Manual de Inicio Rápido*1

Pantalla Táctil Resistiva Bolígrafo Táctil de Doble Punta*1

Parámetros del receptor

Ganancia del preamplificador de RF: Fija de 20 dB

Tipo de circuito: Zero-IF ZIF

Supresión de banda lateral: ≥50dB
