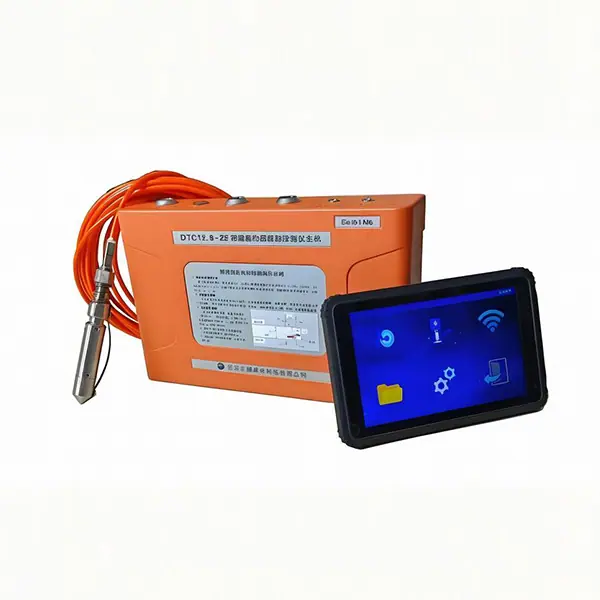

DTC12.8 Instrumento Avanzado de Detección Geológica Minera

Introducción al principio de 'cava mientras exploras'

1、Siguiendo los terremotos inducidos por excavación y la detección del efecto sismoeléctrico

El método principal de detección de estructuras geológicas es la detección sísmica, que ya no requiere el uso de explosivos como fuente de vibración, sino que utiliza las vibraciones generadas por la tuneladora durante el proceso de corte de roca como fuente, y aprovecha los ecos producidos cuando las ondas de vibración continuas encuentran anomalías geológicas para lograr la detección de la estructura geológica delante del túnel y en las paredes laterales. Al mismo tiempo, se observa la información del "efecto sismoeléctrico" generada por las vibraciones de la tuneladora durante el proceso de excavación para detectar las condiciones hidrogeológicas;

El método del efecto sismoeléctrico se refiere al cambio de las características del campo magnetotelúrico bajo la acción del campo de ondas elásticas. Específicamente, cuando las ondas elásticas se propagan en un medio saturado de poros, aparecerá una diferencia de potencial alterno y un cambio en la conductividad de la roca en el medio. Este fenómeno se produce solo bajo la excitación de ondas elásticas, y su efecto inverso también existe. Este efecto de interacción de campos es una nueva dirección que se está investigando y desarrollando en el campo de la exploración geofísica.

Utilice un método integral que combine la detección estructural sísmica y el efecto electroseismic para detectar y analizar estructuras geológicas e información hidrogeológica delante de la calzada.

IV. Introducción a la tecnología 随掘随探

1、Ventajas de la detección en bruto:

① Se puede lograr la detección de control de red;

② Puede lograr detección en cualquier momento y detección y verificación repetidas;

③ Puede resolver la contradicción entre excavación y exploración: no ocupa ningún tiempo de excavación;

④ Puede mostrar los resultados de detección en tiempo real y realizar análisis predictivos automáticos.

2、Ventajas de usar el método electroseísmico para la exploración de agua:

① Entre todos los métodos geofísicos, el único que puede detectar la distancia entre el acuífero y el punto de detección para la exploración de agua a larga distancia;

② Tiene la capacidad de detectar múltiples capas de agua y puede realizar un análisis estratificado relativamente efectivo;

③ Es un método de detección que integra eficazmente la detección de terremotos y la detección de exploración de agua.

3、Ventajas de la detección sísmica durante la perforación:

① La vibración de la rotura de roca acompañante se utilizó para resolver el problema de la fuente sísmica para la detección a mayor distancia.

V. Indicadores técnicos:

◆ Método de detección: Detección inteligente con excavación;

◆ Método de detección: Método de detección integral que integra dos métodos de terremoto y acoplamiento electrosísmico;

◆ Método de transmisión de datos: Transmisión por red inalámbrica;

◆ Profundidad de detección avanzada: 0～120 metros;

◆ Rango de detección frontal: 0～50 metros;

◆ Análisis de datos de detección: Análisis in situ y conclusiones preliminares, análisis refinado en plataforma terrestre y modelado dinámico;

◆ Grado de análisis automático de los datos de detección: alcanza el 95%;

◆ Tipo a prueba de explosiones: tipo intrínsecamente seguro para minería, marca a prueba de explosiones: ExibI.
