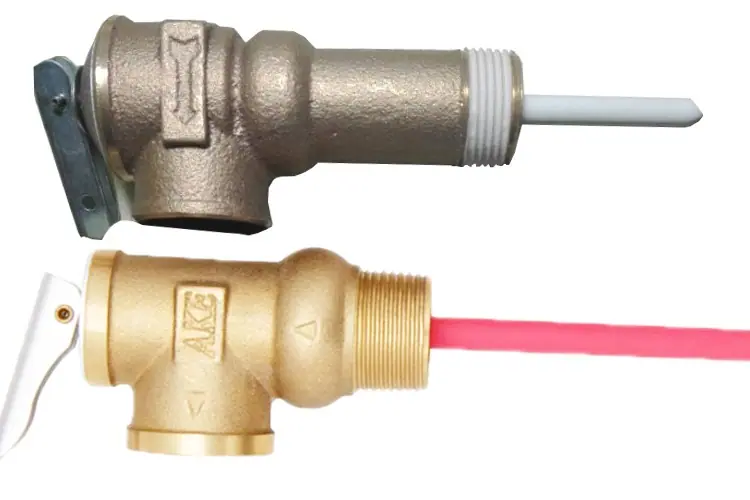

Válvula de seguridad de temperatura y presión válvula de alivio de presión válvula TP válvula PT WYA1520 para tanque de agua presurizado de calentador de agua solar

Utiliza la fuerza del propio medio y la fuerza generada por la expansión térmica de elementos sensibles a la temperatura, sin la ayuda de ninguna fuerza externa, para vencer la carga del resorte, abrir el disco de la válvula y descargar una cantidad nominal de fluido, previniendo así que la presión y la temperatura excedan sus valores seguros nominales. Cuando la presión y la temperatura vuelven a la normalidad, la válvula se cierra nuevamente y detiene el flujo posterior del medio.

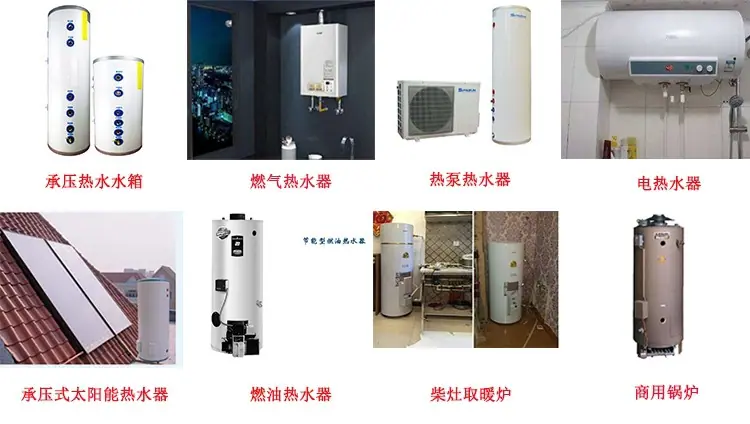

Aplicable aTanque de agua caliente a presión,Calentador de agua a gas、Calentador de Agua con Bomba de Calor、calentador de agua、Calentador solar de agua a presión, calentador de agua a gasoil, estufa de leña calefactoraCaldera comercialy otras válvulas de seguridad de temperatura y presión para sistemas de agua caliente, con funciones de doble protección para temperatura y presión。

Selección:

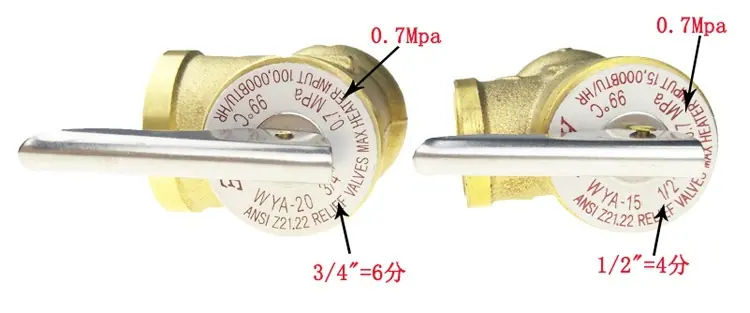

Si la válvula de seguridad de temperatura y presión original está goteando y necesita ser reemplazada, por favor tome una foto de la placa de identificación en la parte superior de la válvula y envíenosla directamente.

Descripción del tamaño de la interfaz:

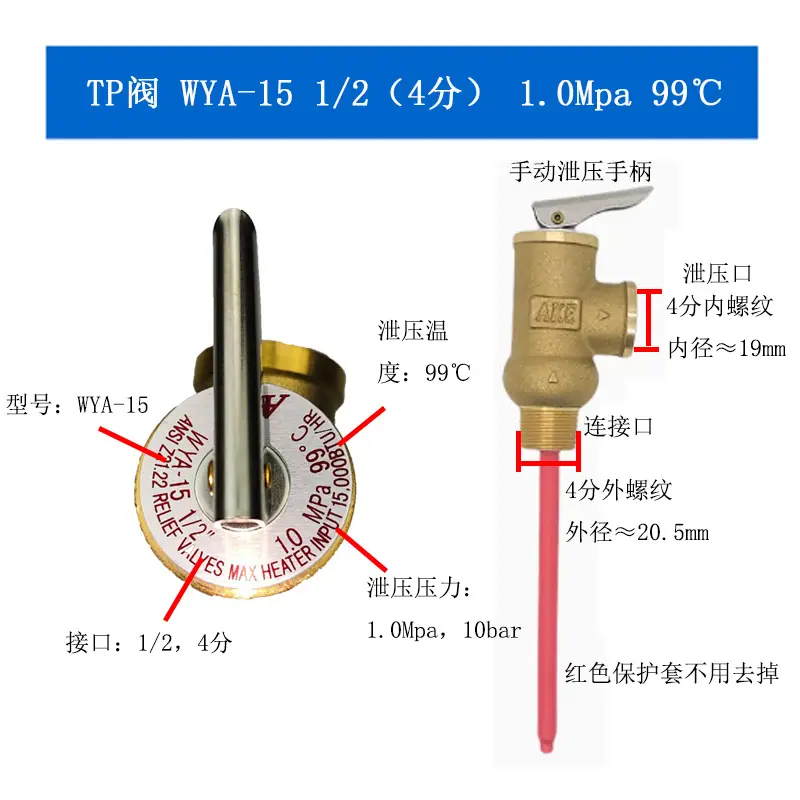

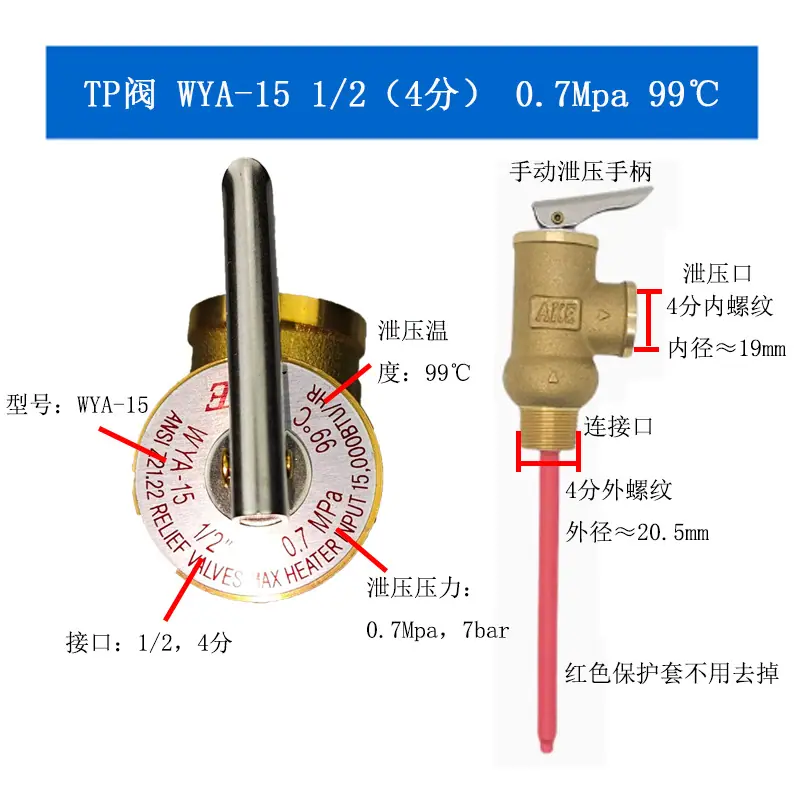

4punto=G1/2=DN15，el diámetro exterior de la rosca externa≈20 mm

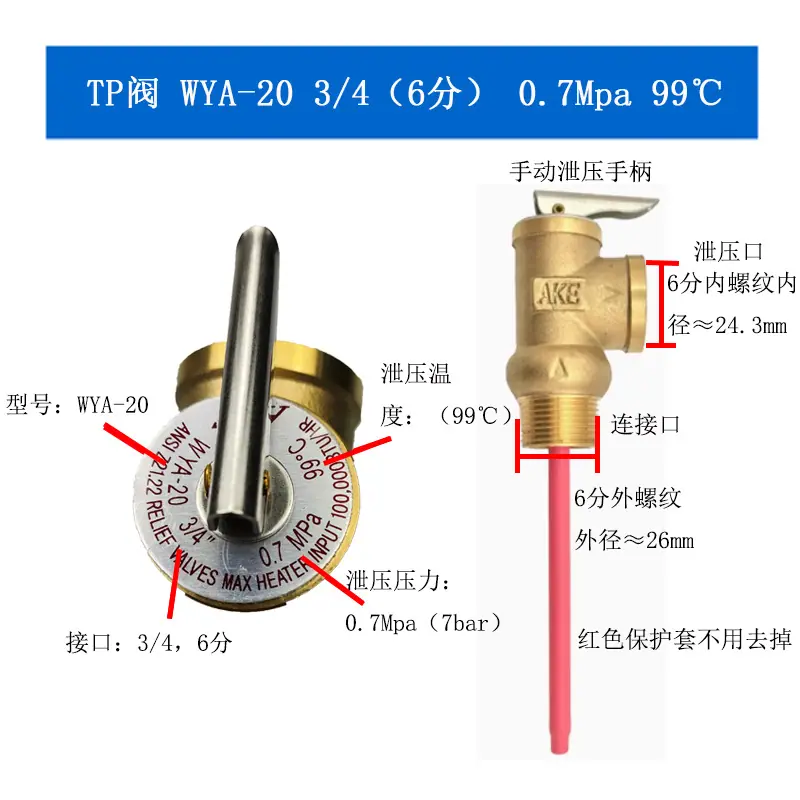

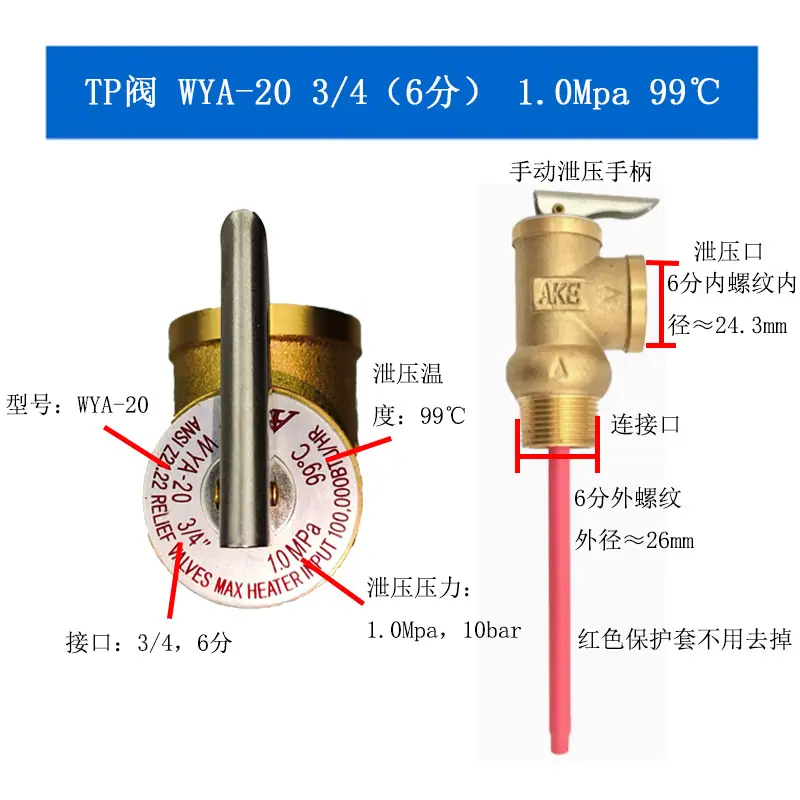

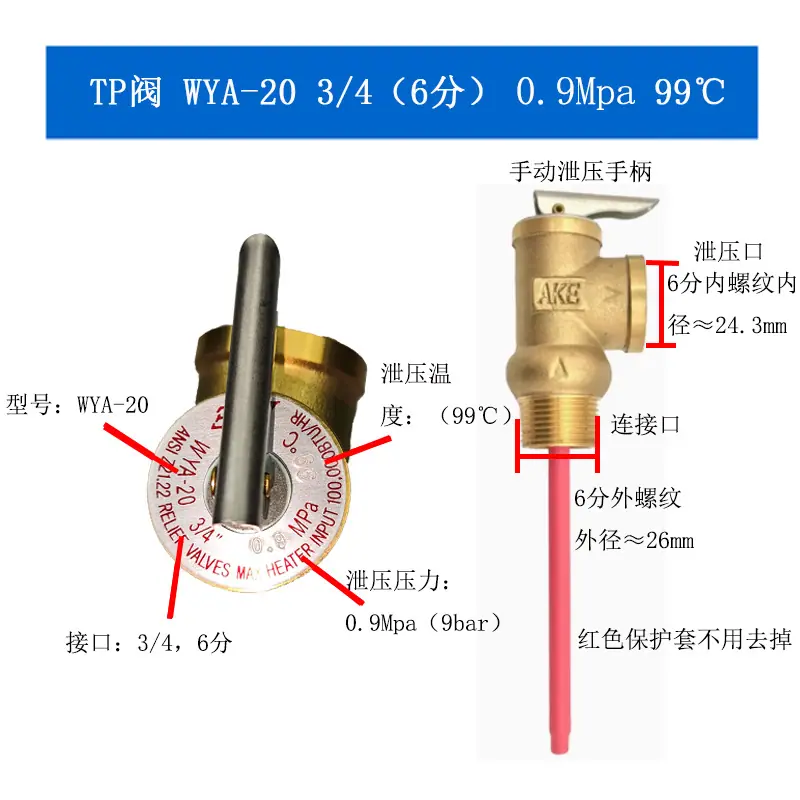

6punto=G3/4=DN20，el diámetro exterior de la rosca externa≈25mm

1pulgada=G1=DN25，el diámetro exterior de la rosca externa≈32mm

Descripción de la presión:

Las unidades de presión comunes para las válvulas de seguridad de temperatura y presión sonMPa、baroPsi,La relación de conversión entre ellos es1bar=0.1MPa=1kilogramo≈14.5 PSI

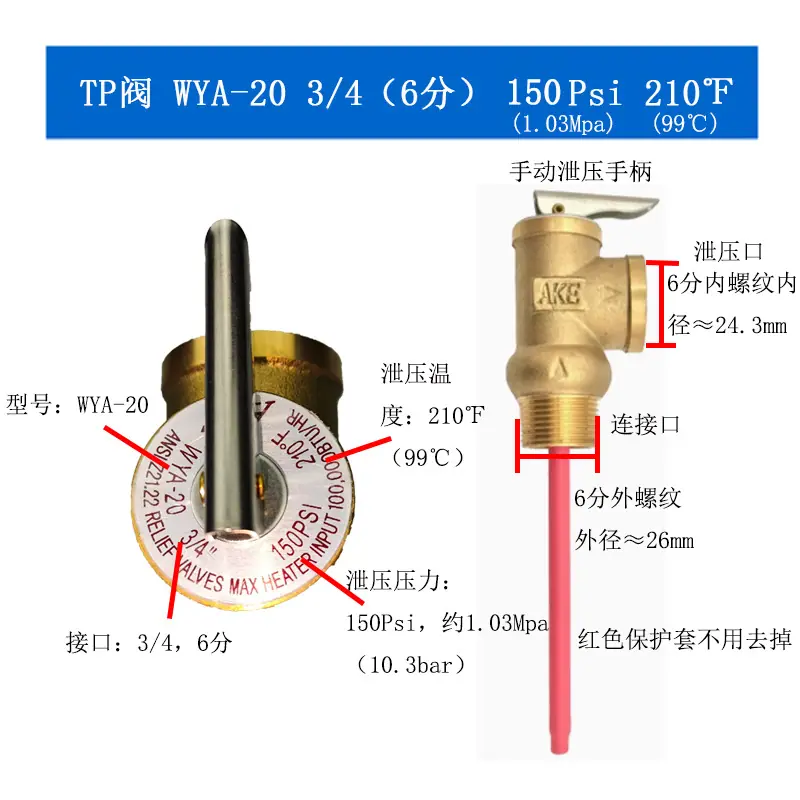

Si su unidad de presión esPsi,presión÷14.5Es la presión de seguridad requerida por temperatura y presión.

Conversión de Fahrenheit a Celsius:

grados centígrados°C=(Fahrenheit-32)÷1.8

Selección de presión:

En un sistema de agua caliente, a medida que la temperatura aumenta continuamente, el volumen del agua se expande. Si el sistema está equipado con un tanque de expansión o tuberías corrugadas flexibles, pueden absorber parte de la expansión. Si el tanque de expansión o las tuberías corrugadas flexibles no pueden absorber toda la expansión, una válvula de alivio de temperatura y presión liberará presión para proteger todo el sistema de la rotura de tuberías u otros componentes. Por lo tanto, el valor de ajuste de presión para la válvula de alivio de temperatura y presión generalmente se elige para que sea ligeramente inferior a la presión máxima que todo el sistema puede soportar.Pmáx. Además, la presión no puede ser la misma que la presión de operación normal; si está demasiado cerca de la presión de operación normal, la válvula de seguridad liberará presión con frecuencia, reduciendo la vida útil de la válvula de seguridad de temperatura y presión.

Descripción de la temperatura:

para prevenirDentro del sistema de agua calientesonda de temperaturaO sistema de controlDañado y fallido，y que conduce al sistema de agua calienteCalentamiento continuo de agua caliente interior alcanza100℃ de vaporización, o si la fuente de calor es un colector solar,sistemaEl agua caliente en el interior también puede vaporizarse y causar daños, incluso si no se usa durante mucho tiempo.Componentes del sistema，Se debe instalar una válvula de seguridad de temperatura y presión en la parte superior del tanque de agua. Cuando la temperatura de la válvula de temperatura y presión alcanza99grado de alivio de la presión, protegiendo así todosistema. Por lo tanto, el punto de ajuste general para la temperatura de la válvula de seguridad es99°C.

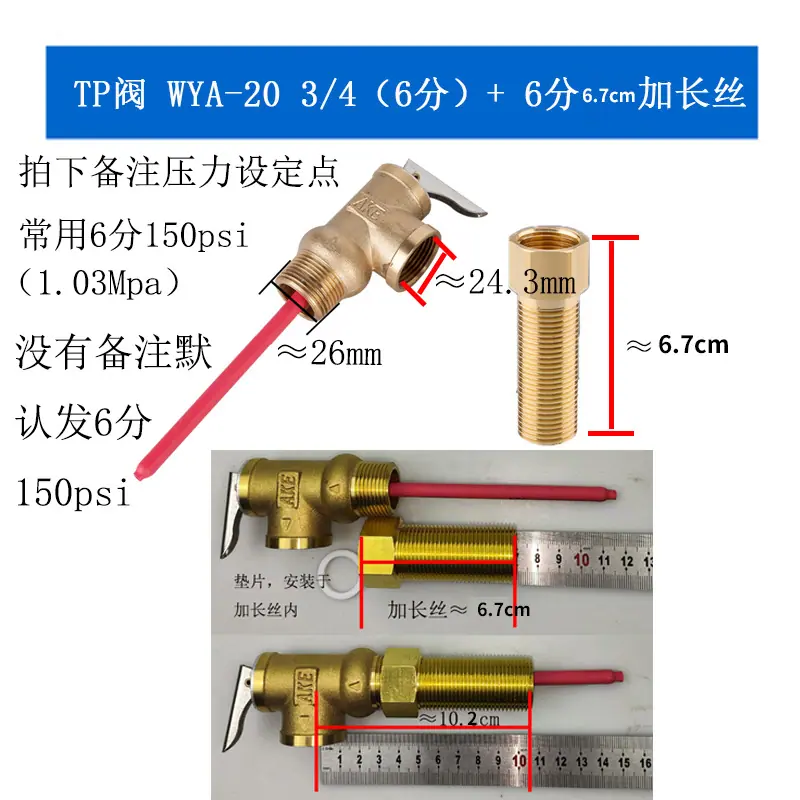

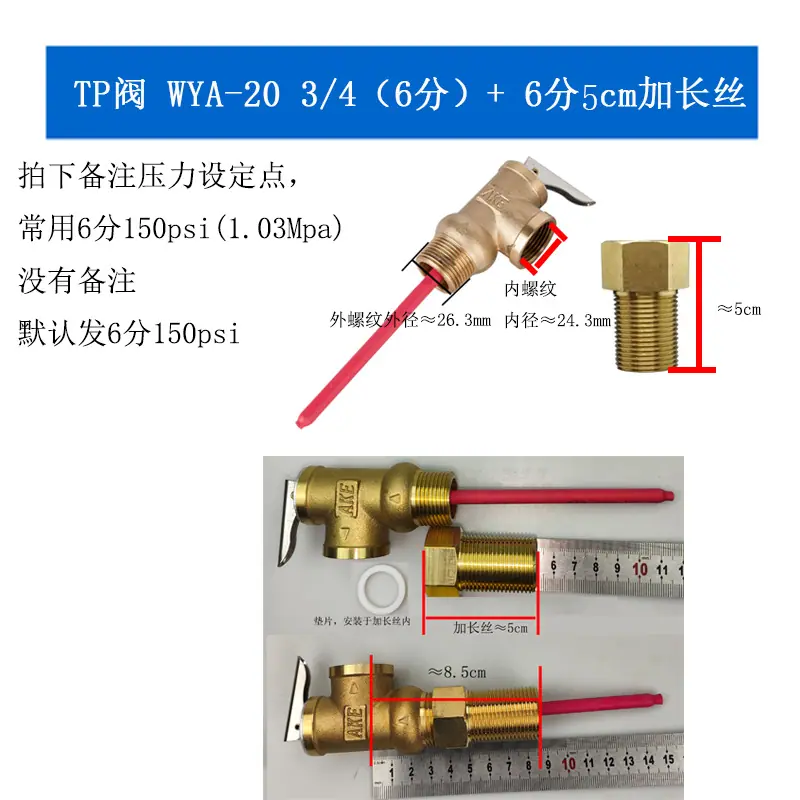

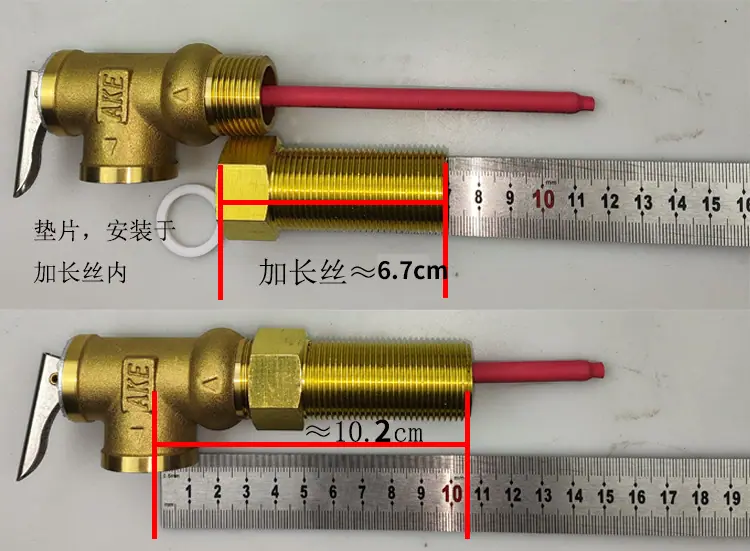

Si el cuerpo de la válvula de seguridad original es demasiado largo, instale un adaptador. De lo contrario, no se podrá instalar.

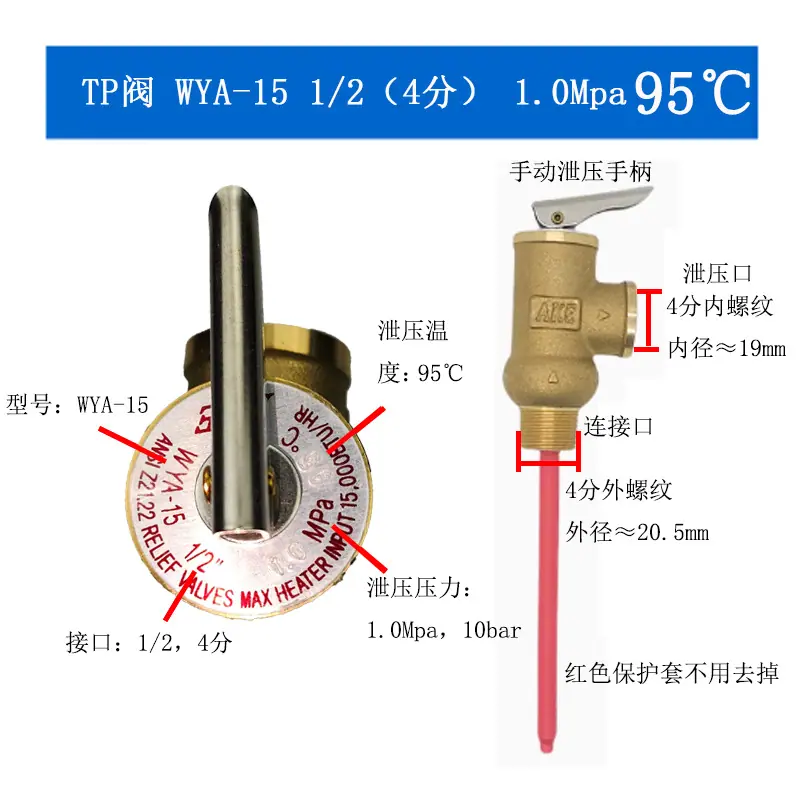

1、Establecer presiónMPa：0.5、0.6、0.7、0.8、1.0；

   Desviación de presión establecida(tolerancia)Mpa：Presión de ajuste +5%，－10%；

2、Ajuste de temperatura ℃: La temperatura máxima de ajuste es99℃, la desviación (tolerancia) es-5°C;

   La desviación restante de la temperatura establecida (tolerancia) es±5°C

Nota: La presión de consigna y la temperatura de consigna se pueden determinar según las necesidades del usuario.

pista:La presión de la válvula de seguridad de temperatura y presión se establece en la fábrica y no se puede ajustar.

Selección Correcta de Válvulas de Seguridad de Temperatura y Presión con Diferentes Rangos de Presión。

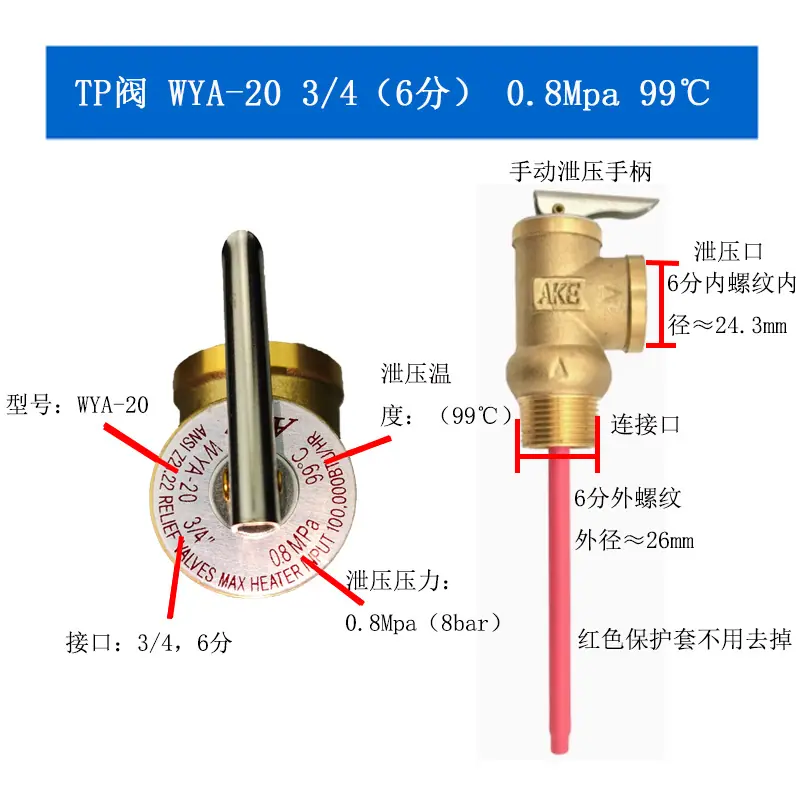

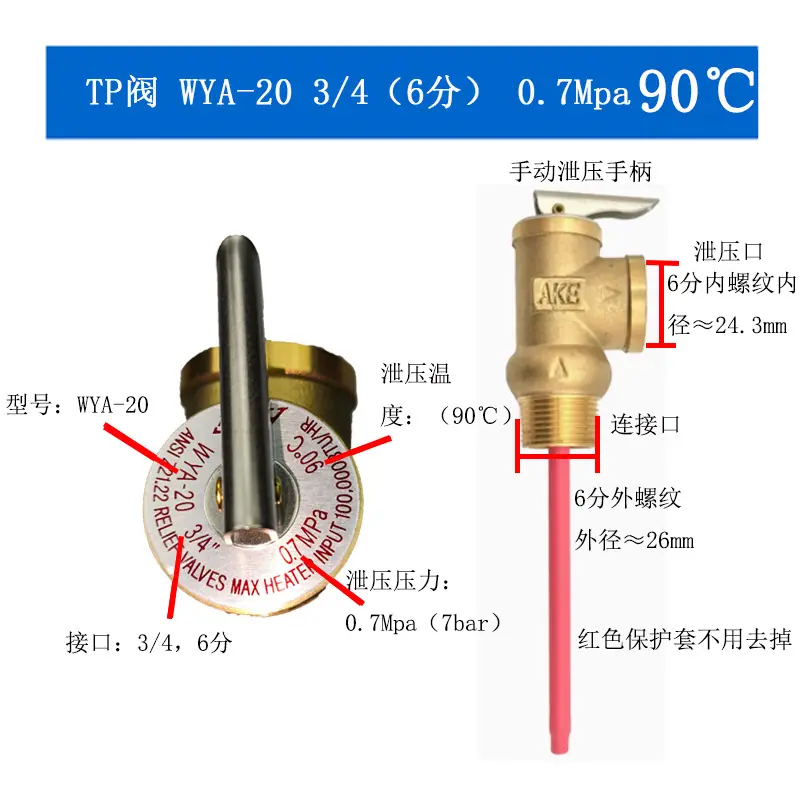

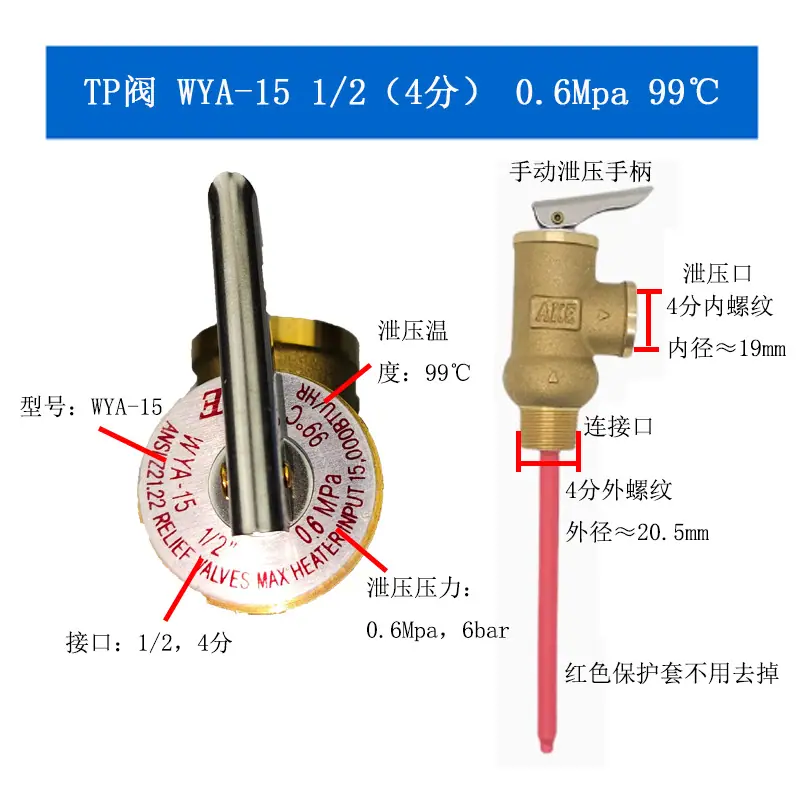

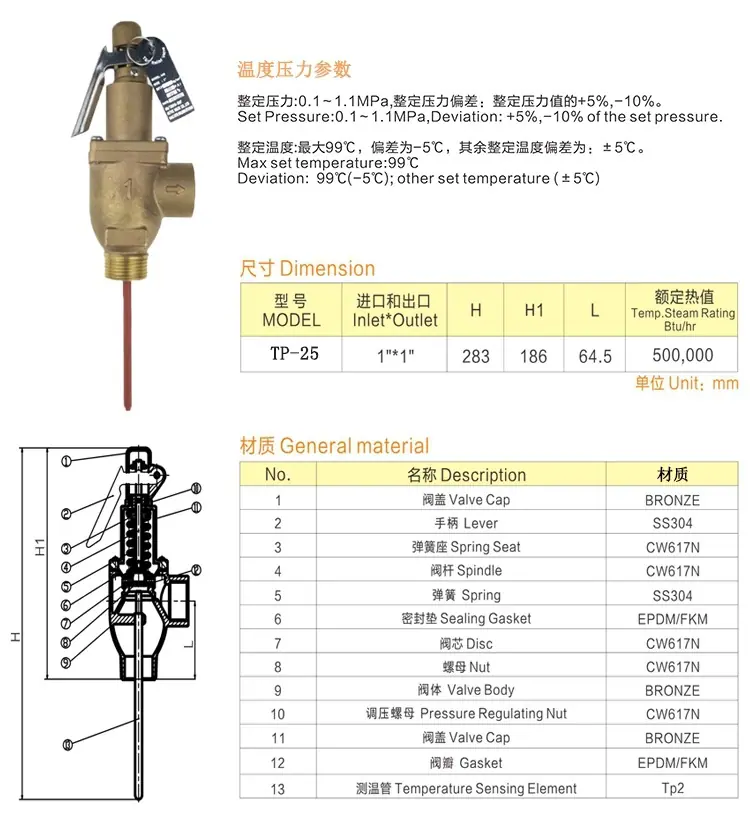

3、Modelo, Entrada de Agua, Salida de Agua, Dimensiones (ver figura derecha), Peso, Valor Calorífico Nominal:

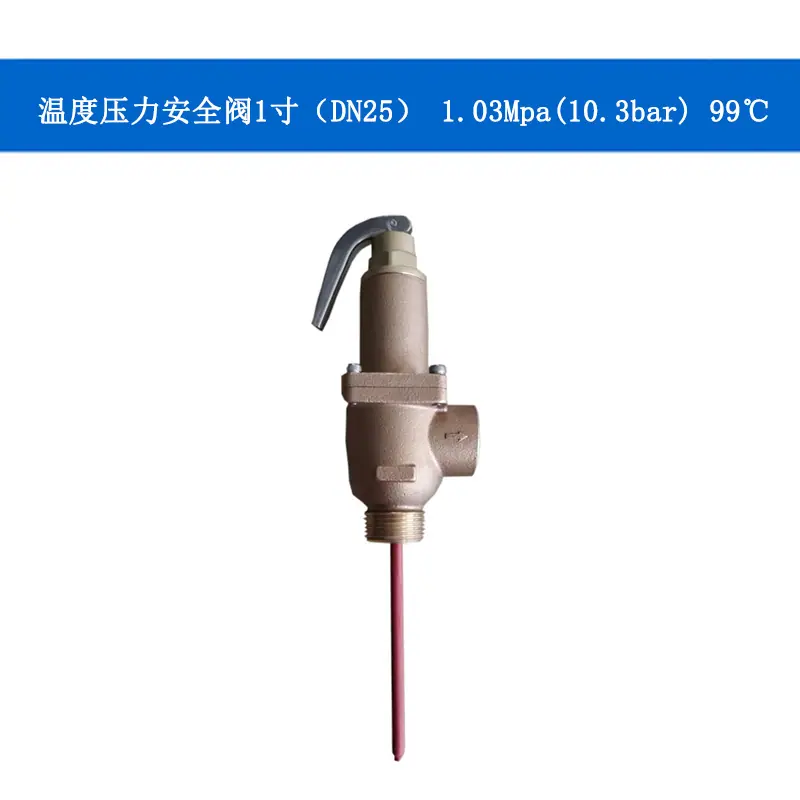

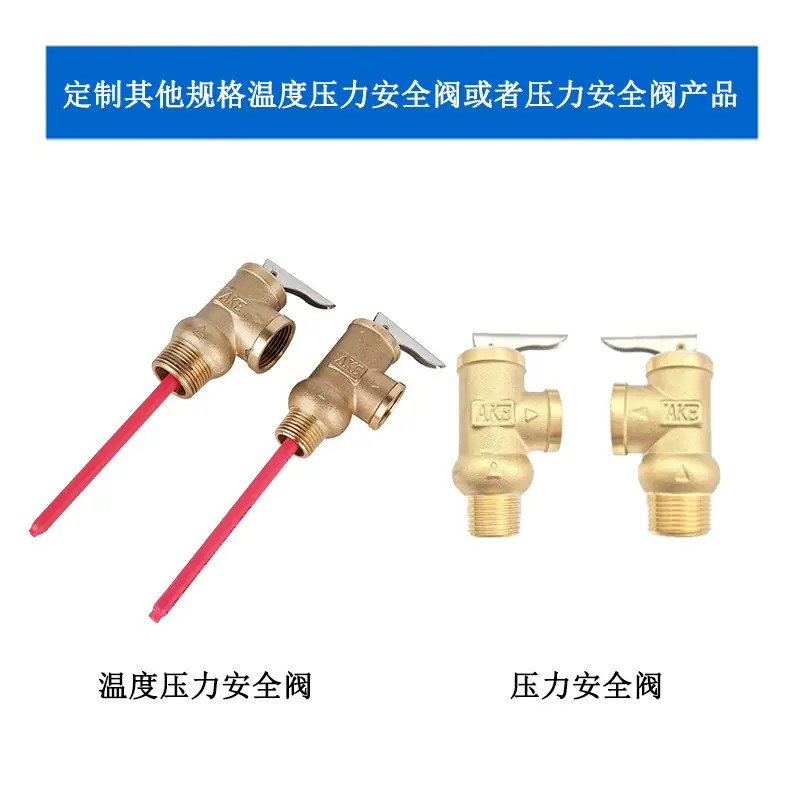

personalizable1Válvula de Seguridad de Temperatura y Presión en Pulgadas

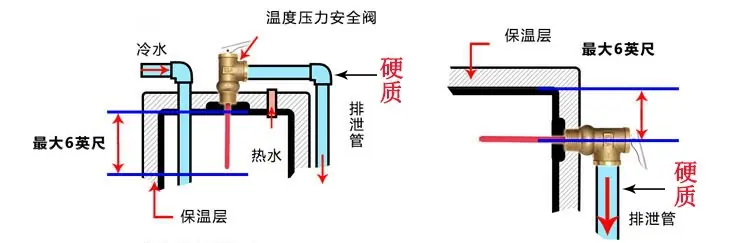

1. La válvula de seguridad es adecuada para su instalación en la parte superior y lateral del tanque del calentador de agua, y el elemento sensor de temperatura debe estar sumergido en agua a una distancia no mayor de 152 mm (6 pulgadas) desde la parte superior del recipiente.

2. El desagüe para excrementos debe instalarse directamente debajo de la tubería de descarga de la válvula de seguridad,Salida de la válvula de seguridad hacia abajo (para evitar lesiones a personas o daños a objetos valiosos durante la liberación de presión)。Usar tubería de descarga rígida（Evite el movimiento de la tubería de agua durante la descarga de alta presión de la conexión de la manguera flexible），El tamaño debe ser consistente con el diámetro nominal de la salida. Para facilitar la observación clara del agua descargada, la distancia desde el extremo de la tubería de descarga hasta el desagüe del piso debe ser mayor que152 mm (6 pulgadas), y el extremo de la tubería de descarga no se puede conectar directamente a la tubería de alcantarillado.

Nota: Cuando el instalador instale la válvula de seguridad de temperatura y presión,Asegúrese de que el puerto de drenaje de la válvula de seguridad para temperatura y presión esté conectado a un desagüe de piso./El lugar donde está la alcantarilla, evitando daños por agua en pisos de madera o artículos valiosos de la casa cuando la válvula de seguridad de temperatura y presión descarga agua, causando pérdidas graves，El personal de instalación y posventa debe prestar especial atención a la aplicación estricta de esta norma para prevenir disputas desagradables.。

3、Reparación, ajuste y mantenimiento:

（1）La reparación y el ajuste de las válvulas deberán ser realizados por personal del fabricante de la válvula, un representante autorizado del fabricante o personas que hayan recibido capacitación profesional, estén montadas directamente en la parte superior y posean las cualificaciones correspondientes.

（2）Las piezas de repuesto clave utilizadas para reparar la válvula de seguridad deben ser suministradas por el fabricante original. Si son fabricadas por un agente autorizado, deben cumplir con los requisitos técnicos de las piezas originales.

（3）Requiere que el sistema de agua caliente se mantenga limpio, libre de suciedad y sarro.

（4）Nota especial sobre el mantenimiento de la válvula: Los usuarios deben inspeccionar la válvula de seguridad al menos una vez al año. Durante la inspección, levante suavemente la manija de la válvula de seguridad hasta que salga agua y luego ciérrela suavemente. Si no sale agua, la válvula es ineficaz. En este caso, apague el calentador de agua inmediatamente y llame a un plomero para que le ayude. Antes de operar la manija, verifique la tubería de descarga conectada a la válvula para asegurarse de que el agua caliente descargada por la válvula pueda drenarse a un lugar adecuado para evitar quemaduras.

Recordatorio Especial para el Mantenimiento de la Válvula de Seguridad:

1、Antifouling y anticalcificación: La suciedad afectará directamente el funcionamiento normal de la válvula de seguridad.

2La salida del desagüe debe estar en contacto con la atmósfera y no puede insertarse directamente en la tubería de alcantarillado para evitar el sifonaje y garantizar la liberación normal de presión.

3La tubería de drenaje debe conectarse a una tubería de agua rígida que coincida con la salida de drenaje para asegurar que no se vea afectado el funcionamiento normal de la válvula.

4、No debe haber válvulas ni piezas de conexión entre la válvula de seguridad de temperatura y presión y el tanque de agua.

5La válvula de seguridad de temperatura y presión se puede instalar horizontal o verticalmente, pero no boca abajo, para evitar la acumulación de impurezas y afectar el funcionamiento normal.

6El suelo en la ubicación de instalación de la válvula de seguridad debe tratarse para prevenir fugas, y la tubería de drenaje debe protegerse contra la congelación y las fugas, y mantenerse despejada para evitar daños a los materiales y al personal.

dibujo detallado:
