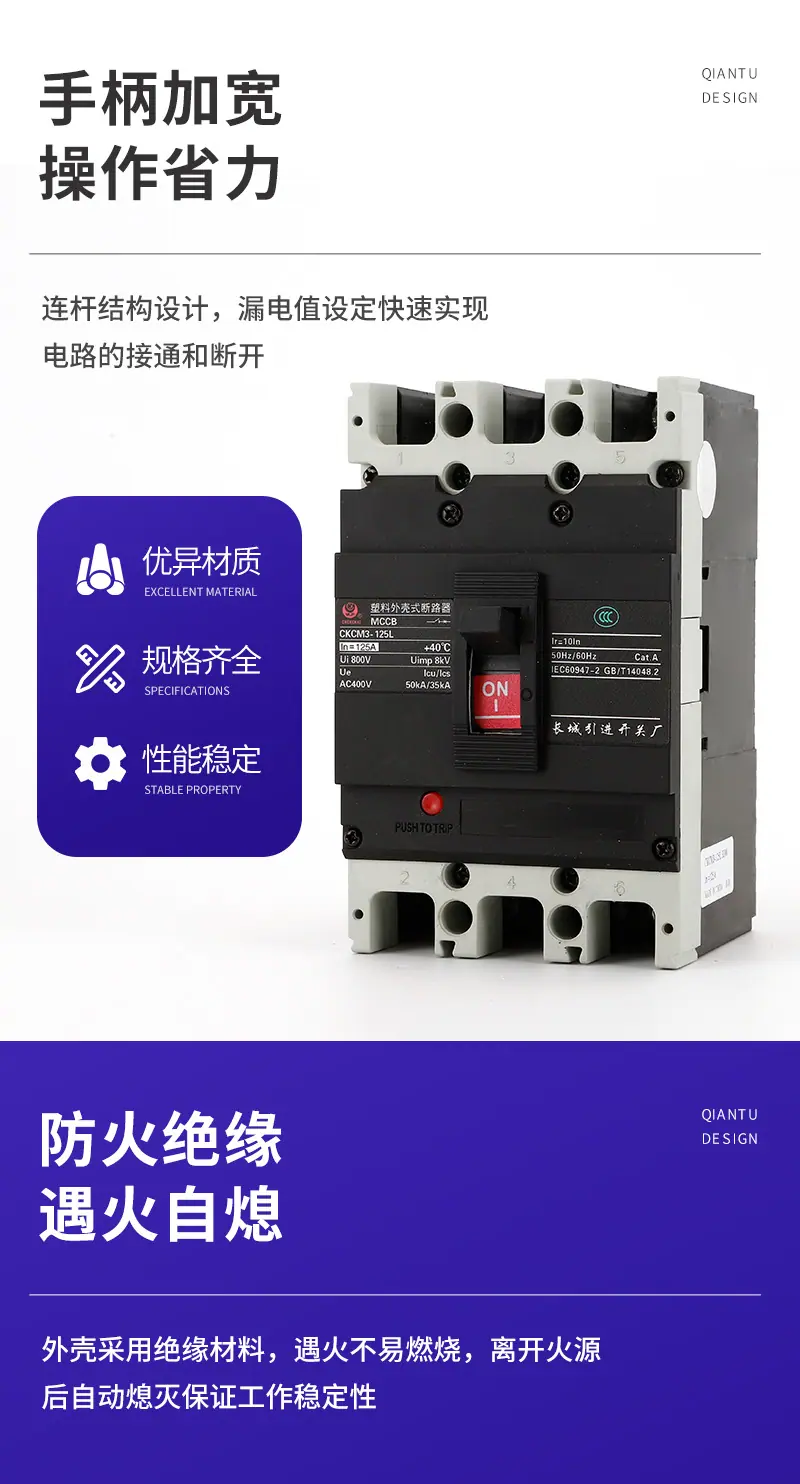

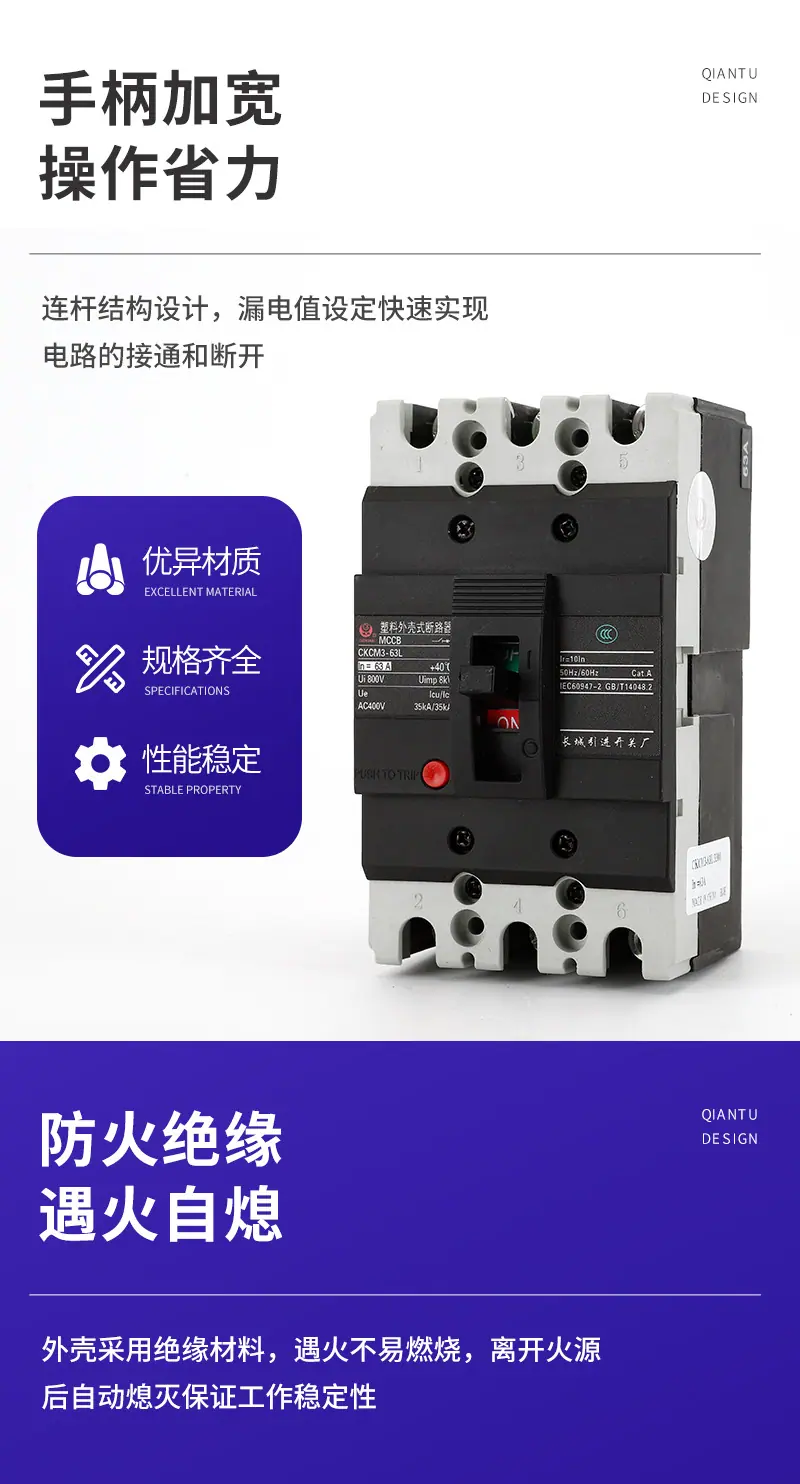

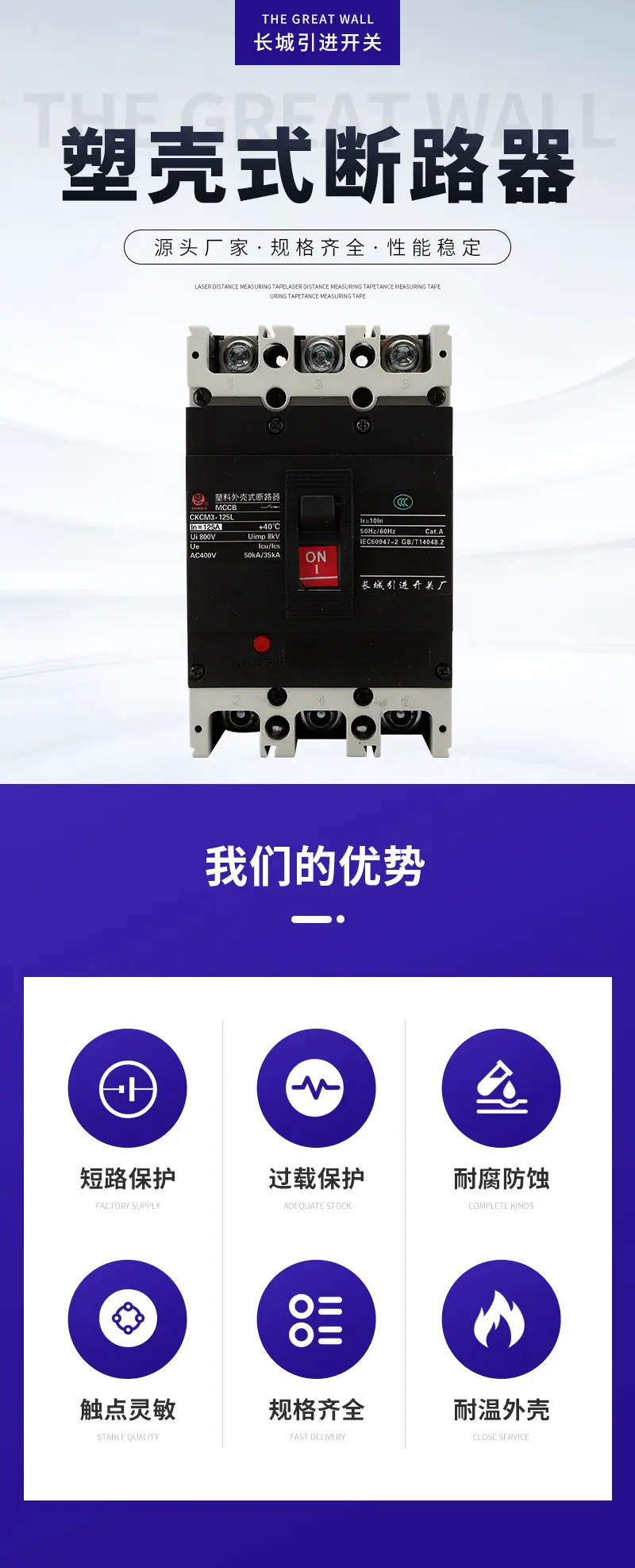

Ckcm3-63H/3300 Cm3-63H/3300 Tipo de Reemplazo Great Wall Importado Interruptor Caja Moldeada Disyuntor de Caja
110 días
$164.400 pedido mín (80 uds)
Proveedor 5.0
Variaciones
CKCM3-125H/3300
CKCM3-125L/3300
CKCM3-125M/3300
Especificaciones del producto
Marca
Great wall
Modelo
Ckcm3-63l / 3300 63a, Ckcm3 - 63m / 3300, Ckcm3 - 125l / 3300, Ckcm3 - 125m / 3300, Ckcm3 - 125 h / 3300, Ckcm...
Escenarios de aplicación
Distribution protection
Rango de tensión nominal 3C
0-50
Serie de productos
Cm3-63l cm3-63m 3300 3200 33002 3310 3320 3330
Tipo de voltaje
Low pressure
Tipo de estructura
Molded case circuit breaker
Marca
Great wall
Modelo
Ckcm3-63l / 3300 63a, Ckcm3 - 63m / 3300, Ckcm3 - 125l / 3300, Ckcm3 - 125m / 3300, Ckcm3 - 125 h / 3300, Ckcm...
Escenarios de aplicación
Distribution protection
Rango de tensión nominal 3C
0-50
Serie de productos
Cm3-63l cm3-63m 3300 3200 33002 3310 3320 3330
Tipo de voltaje
Low pressure
Tipo de estructura
Molded case circuit breaker
Marca
Great wall
Modelo
Ckcm3-63l / 3300 63a, Ckcm3 - 63m / 3300, Ckcm3 - 125l / 3300, Ckcm3 - 125m / 3300, Ckcm3 - 125 h / 3300, Ckcm...
Escenarios de aplicación
Distribution protection
Rango de tensión nominal 3C
0-50
Serie de productos
Cm3-63l cm3-63m 3300 3200 33002 3310 3320 3330
Tipo de voltaje
Low pressure
Tipo de estructura
Molded case circuit breaker
Detalles del producto
El texto en las imágenes se puede traducir
1688 le recuerda: Para el mantenimiento y la instalación eléctrica, asegúrese de que el operador tenga una cualificación de electricista y tome las medidas de protección de aislamiento y de apagado necesarias.
La información del producto, imágenes, parámetros, precios, período de entrega, inventario y otra información de precios anterior y siguiente es solo de referencia. Por favor, verifique y confirme con la tienda antes de realizar el pedido. Se le informa.
Estimado cliente:
¡Hola!
Nuestra empresa vende a precios preferenciales más de 30 años de planta de fabricación de interruptores automáticos Great Wall introdujo planta de interruptores producida interruptores automáticos moldeados interruptores automáticos de caja metálica interruptores automáticos miniatura contactores de CA relés térmicos botones pulsadores y otras series de productos eléctricos bienvenido a consultar.
Los precios unitarios, las imágenes y los tiempos de entrega anteriores son solo de referencia. Por favor, no realice un pedido.

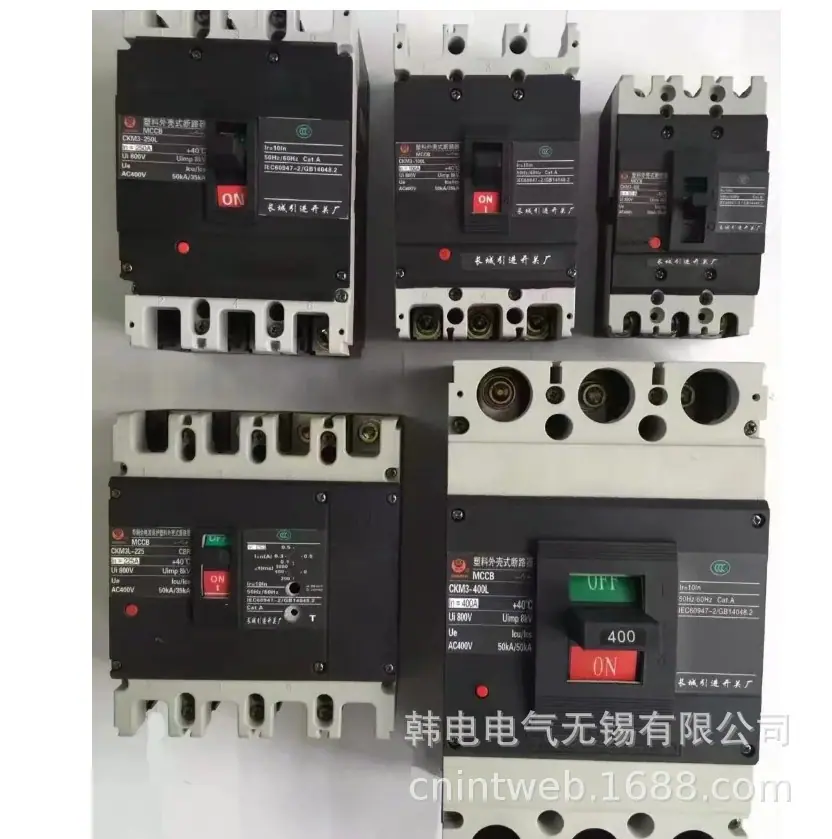

CKCM1(tipo mejorado reemplaza a CKCM3) CKCM3 Interruptor automático moldeado
10A 16A 20A 2 32A 40A 50A 63A 80A 100 125 160 180 200A 250A 22 31 350A 400A500A 630A 800A 1000A 1250A 700A 3P 4P
3300 3200 32002 33002 3310 3320 3330 3340 3350 3360 3370 4300 4300A 4300B 4300C 4300D

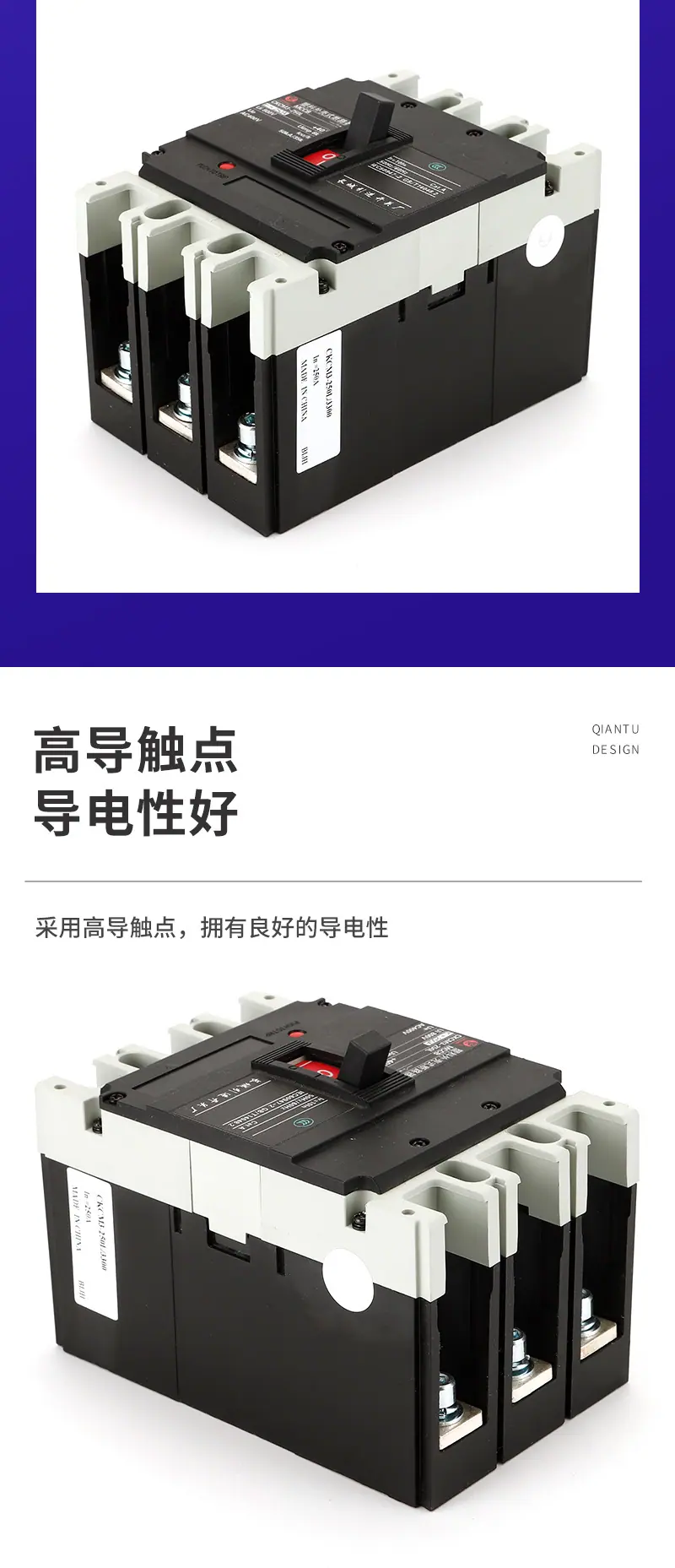

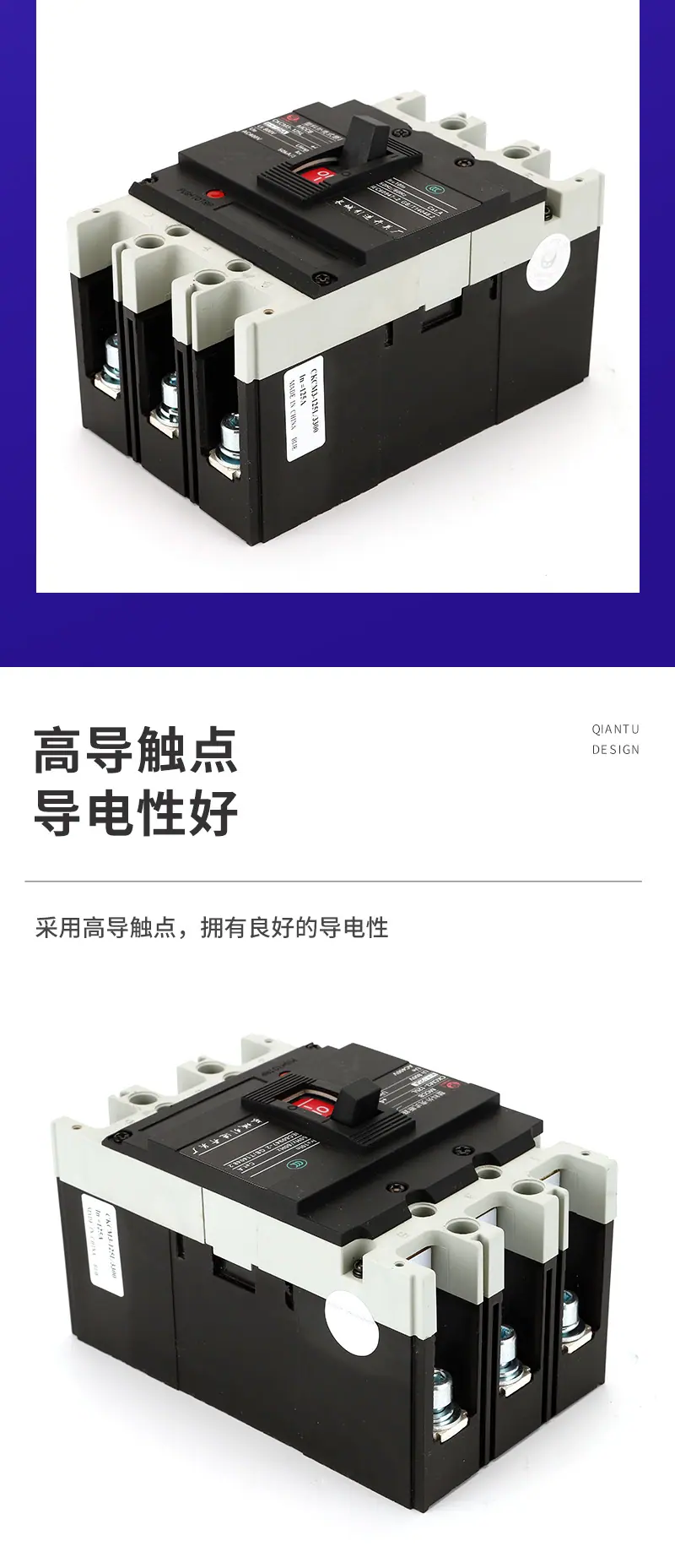

Interruptor Automático Caja Moldeada Serie CKCM3
1 Descripción general
● Los interruptores automáticos de caja de plástico serie CKCM3 (en adelante, interruptores automáticos) tienen una tensión de trabajo nominal de hasta 690 V, una tensión de aislamiento nominal de 800 V, una tensión nominal de resistencia a impulsos de 8 kV y una corriente nominal de 10 A a 630 A. Los interruptores automáticos serie CKCM3 son adecuados para aplicaciones de distribución y protección de motores, así como para aplicaciones de protección contra incendios. Tienen una función de alarma de sobrecarga sin disparo. Cuando la línea está sobrecargada, el interruptor automático instalado con esta función no se dispara, sino que solo emite una señal de sobrecarga, garantizando la continuidad del suministro eléctrico, lo que cumple el requisito de la norma GB50054 Artículo 4.3.5 de que "para las líneas donde un corte repentino de energía causa pérdidas mayores que una sobrecarga, la protección contra sobrecarga debe actuar sobre la señalización y no sobre la interrupción del circuito". El interruptor automático tiene funciones como protección contra sobrecarga, cortocircuito y subtensión, que pueden proteger la línea y los equipos de suministro eléctrico contra daños.
● Los interruptores automáticos se dividen en cuatro tipos según su capacidad nominal de interrupción de cortocircuito (Icu): Tipo C (tipo básico), Tipo L (tipo estándar), Tipo M (tipo de mayor poder de interrupción) y Tipo H (tipo de alto poder de interrupción). Este interruptor automático presenta tamaño pequeño, alta capacidad de interrupción y corta distancia de arco (se logra arco cero añadiendo una cubierta de arco cero).
● El producto tiene una apariencia hermosa y una distribución razonable, y se puede instalar verticalmente (es decir, de pie) u horizontalmente (es decir, de lado), lo que lo convierte en un producto eléctrico ideal.
● Este interruptor automático tiene una función de aislamiento, su símbolo correspondiente es
● Este interruptor automático tiene la marca "CCC" para la certificación obligatoria de productos, "producto.
2. Cumple con los estándares
IEC60947-1 y GB 14048.1-2006 Reglas Generales
Interruptores automáticos de baja tensión IEC60947-2 y GB 14048.2-2001
Contactores Electromecánicos y Arrancadores de Motor IEC60947-4-1 y GB 14048.4-2001
Aparatos eléctricos para circuitos de control electromecánico IEC60947-5-1 y GB 14048.5-2001
3. Condiciones de uso
Operando bajo una temperatura ambiente de -5℃～+40℃;
2000m de altitud y por debajo;
La humedad relativa del lugar de instalación no supera el 50 % a una temperatura alta de +40 ℃, y puede tener una humedad relativa mayor a temperaturas más bajas, por ejemplo, hasta el 90 % a 20 ℃. Se deben tomar medidas especiales para la condensación ocasional debida a los cambios de temperatura;
El nivel de contaminación es nivel 3;
La categoría de instalación para el circuito principal y el interruptor de mínima tensión del interruptor automático es III, y la categoría de instalación para los circuitos auxiliares y circuitos de control restantes es II;
Los interruptores automáticos deben instalarse en lugares libres de riesgos de explosión y polvo conductor, y libres de sustancias que corroan el metal y dañen el aislamiento;
Los interruptores automáticos deben instalarse en lugares no expuestos a la lluvia ni a la nieve.
4. Características del producto
●La nueva tecnología de accionamiento de arco Express garantiza un alto rendimiento
●CKCM3-100C,CM3-250C la profundidad es de solo 60 mm, convirtiéndose en el interruptor automático "compacto", de tamaño pequeño, pero con alta capacidad de operación y de corte por cortocircuito, Icu35kA, Ics22kA (CKCM3-100C) y 25kA (CKCM3-250C). Toda la serie CKCM3-100/250/400/630 tipo H tiene Icu=100kA.
● Dimensiones de instalación y exteriores comunes
●CKCM3-100C cumple los requisitos de cajas de distribución pequeñas o cajas de alimentación con muchos interruptores instalados y un diseño de panel compacto. Cada ancho es de solo 25 mm, lo que puede hacer que el dispositivo completo sea pequeño en anchura y poco profundo en profundidad, reduciendo los costos y el tiempo de montaje. También cuenta con accesorios relacionados para la instalación en el panel frontal y posterior de interruptores automáticos de circuito de distribución y un mecanismo de operación eléctrica controlado a distancia.
●Los CKCM3-100/250/400/630 de diferentes niveles de capacidad de interrupción están equipados con interruptores automáticos de tipo distribución y de tipo protección de motor, respectivamente. Los interruptores automáticos de tipo protección de motor satisfacen las diferentes necesidades de nivel de arranque directo de motores de inducción trifásicos de jaula de ardilla, especialmente los CKCM3-100C y CKCM3-250C también pueden satisfacer las necesidades de arranque del motor.
●Accesorios internos de instalación rápida
Toda la serie se puede instalar rápidamente utilizando accesorios tipo caja, y los requisitos del usuario se pueden satisfacer rápidamente sin necesidad de ajustes.
Función de "Alarma de Sobrecarga Sin Disparo" de 's
Los tipos L/M/H de la serie CKCM3-100/250 y los tipos C/L/M/H de la serie CM3-400/630 de los interruptores automáticos tienen esta función. Cuando la línea está sobrecargada, el interruptor automático equipado con esta función no se dispara, sino que solo emite una señal de sobrecarga, asegurando la continuidad del suministro eléctrico, lo que cumple con el requisito del artículo 4.3.5 de GB50054 de que "para las líneas donde un corte repentino de energía causa mayores pérdidas que la sobrecarga, su protección contra sobrecarga debe actuar sobre una señal y no sobre la interrupción del circuito". El uso de esta función puede reemplazar el esquema de alarma de relé térmico, ahorrando costos.
●Características de los requisitos químicos
CKCM3-100 y CKCM3-250 tienen una mayor relación de volumen de rotura, reduciendo el consumo de material y el consumo de energía eléctrica, mientras que todas las especificaciones de la serie utilizan carcasas de plástico reciclable, encarnando plenamente el concepto "verde".
●Características sexuales
Toda la serie tiene una tensión nominal de aislamiento de 800 V y una tensión nominal de resistencia al impulso de 8 kV, cumpliendo los requisitos de uso de los aparatos de conmutación.

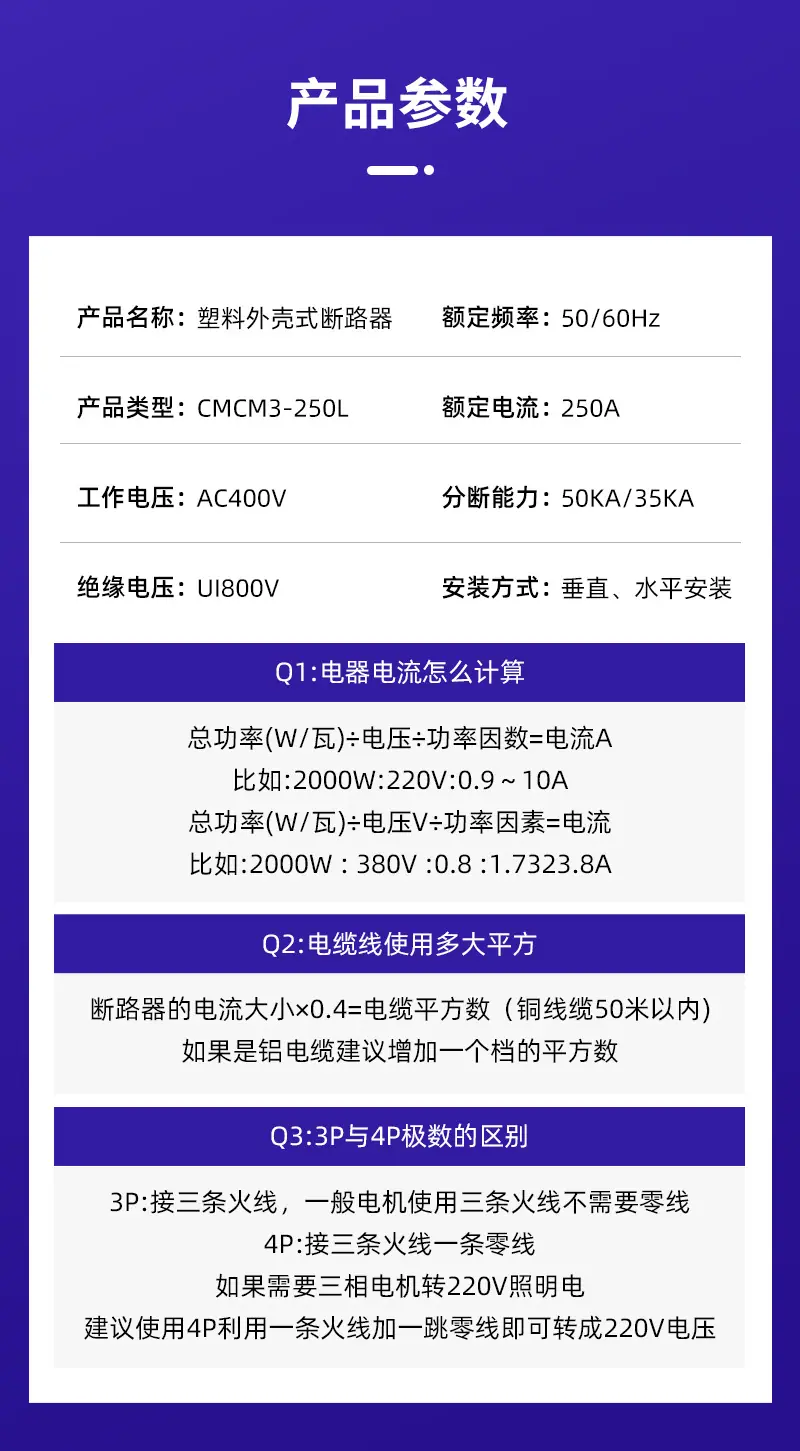

5. Parámetros Técnicos
Los interruptores automáticos se clasifican en tipo C (tipo básico), tipo L (tipo estándar), tipo M (tipo de mayor capacidad de interrupción) y tipo H (tipo de alta capacidad de interrupción) según su capacidad nominal última de interrupción de cortocircuito (Icu).
Los siguientes modelos son para guiar la selección

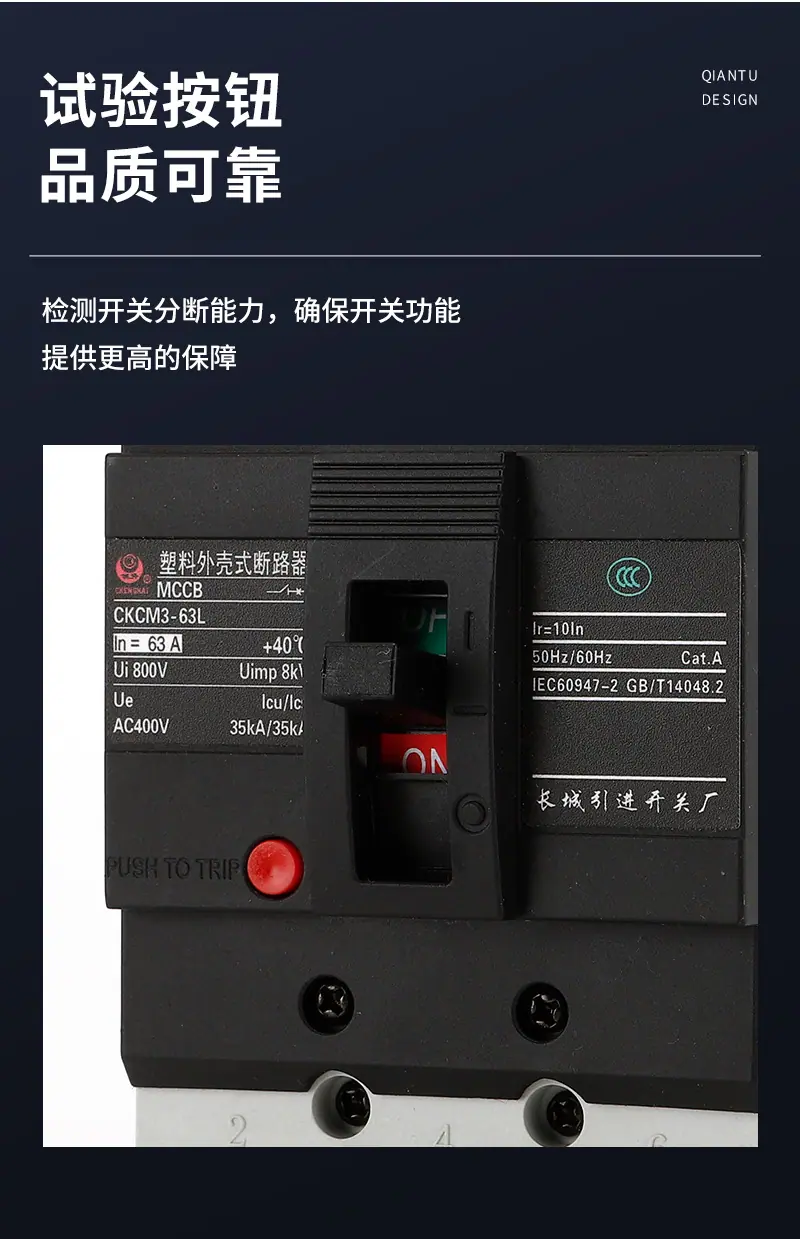

CKCM3-63L
CKCM3-63M

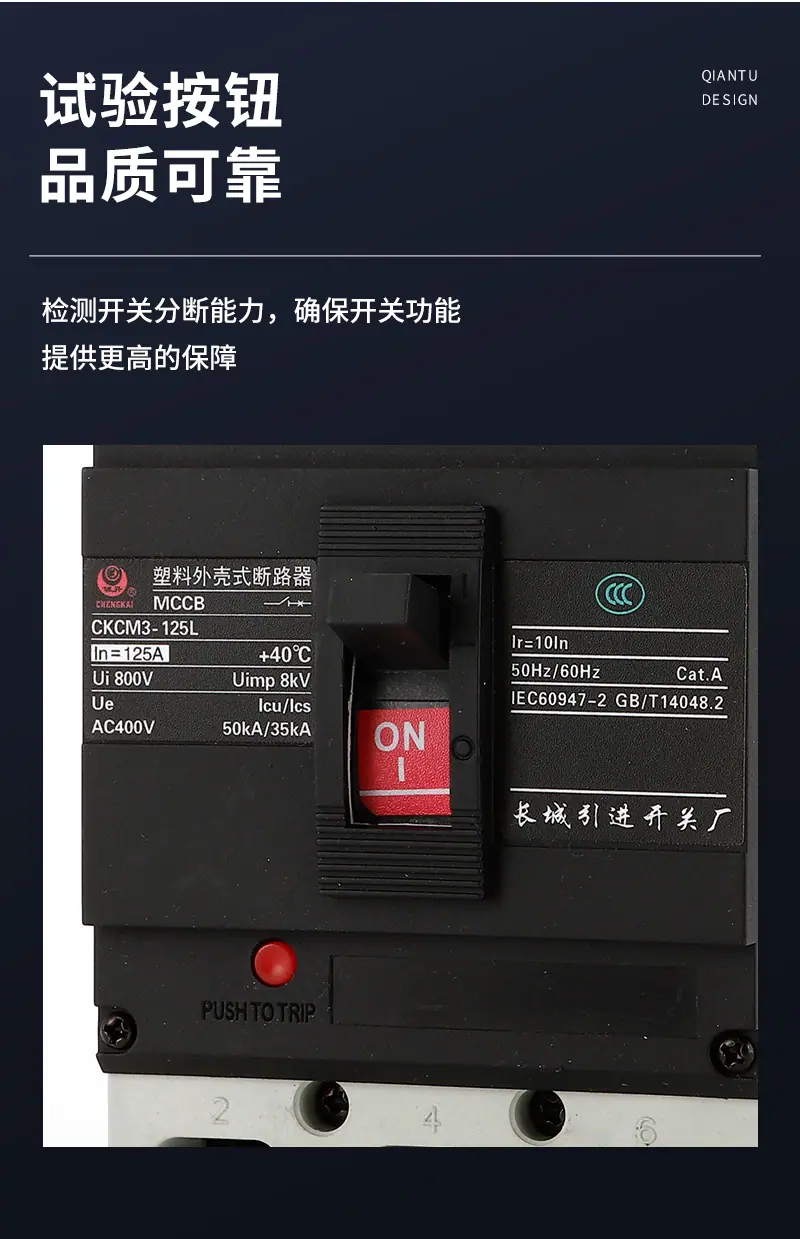

CKCM3-125L
CKCM3-125M
CKCM3-125H

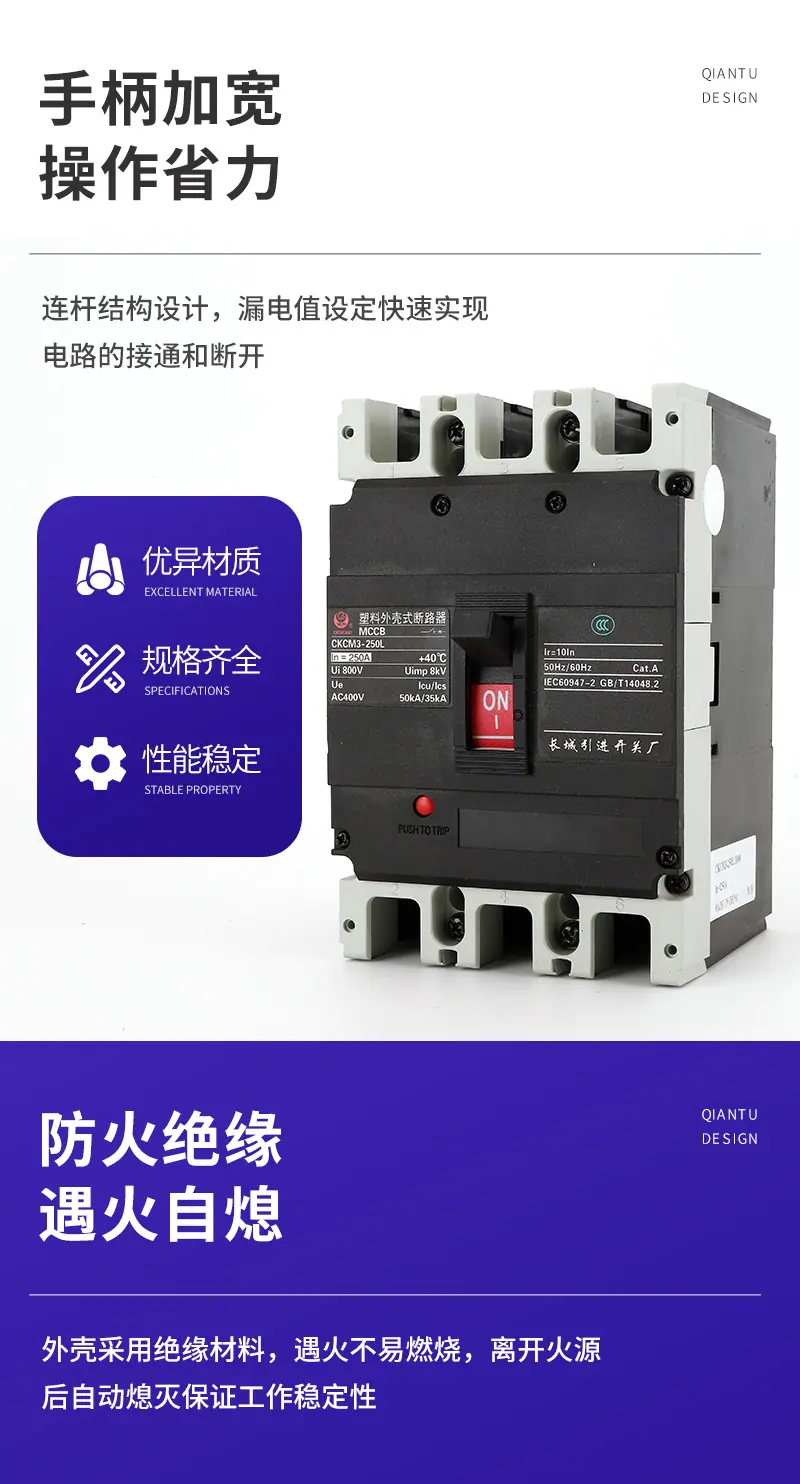

CKCM3-250L
CKCM3-250M
CKCM3-250H
CKCM3-400L
CKCM3-400M
CM3-400H
CKCM3-630L
CKCM3-630M
CKCM3-630H
★3310es excitación en derivación★3320es auxiliar★3330Es bajo voltaje★
━━━━━━━━━━━━━━━━━━━━━
★3340es excitación en derivación+Auxiliar★3350es excitación en derivación+Subvoltaje★
━━━━━━━━━━━━━━━━━━━━━
★3370es auxiliar+Subvoltaje★3360son dos asistentes★
━━━━━━━━━━━━━━━━━━━━━
★3318es excitación en derivación+Llame a la policía★3328es auxiliar+Llame a la policía★
━━━━━━━━━━━━━━━━━━━━━
★3338Es bajo voltaje+Llame a la policía★3348es excitación en derivación+Auxiliar+Llame a la policía★
━━━━━━━━━━━━━━━━━━━━━
★3369son dos asistentes+Llame a la policía★3378Es bajo voltaje+Auxiliar+Llame a la policía★
━━━━━━━━━━━━━━━━━━━━━
★33002¿Viene con protección para el motor?★
El shunt y el bajo voltaje anteriores requieren verificar el voltaje al realizar el pedido.
