Robot industrial alta flexibilidad cadena portacables equipo especial de detección máquina de prueba de cadena portacables para robot

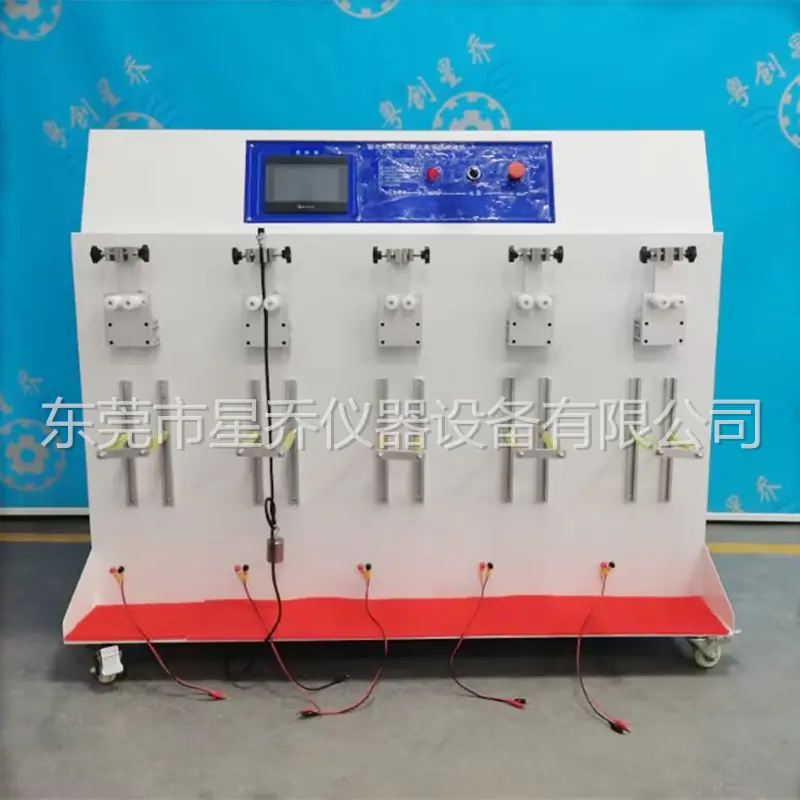

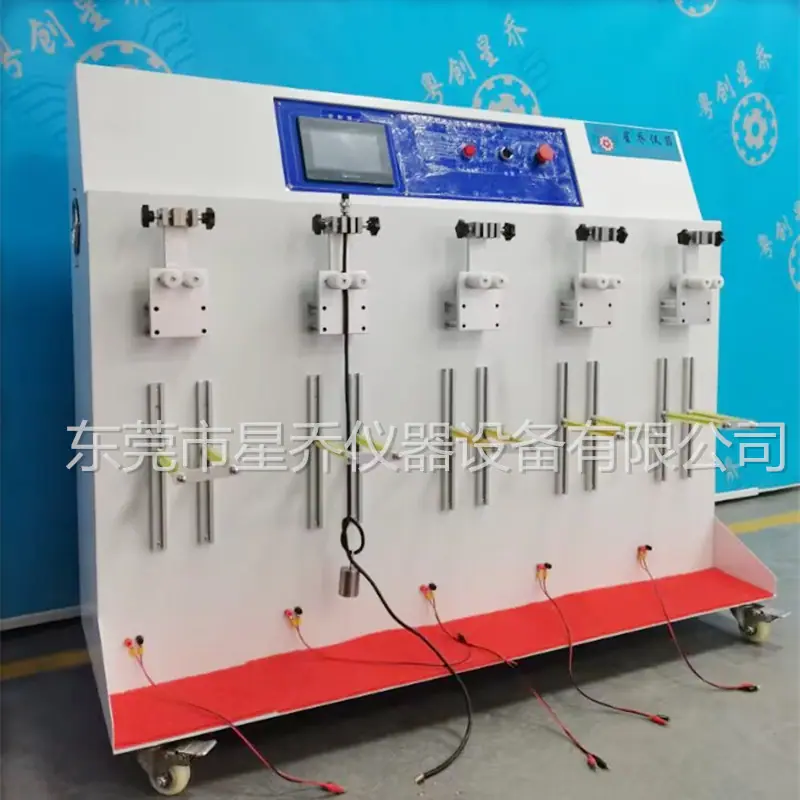

XQ-8098Doblado de cables con robotbalancearseMáquina de prueba

1. Ámbito de aplicación:

Aplicable a TÜV、VDE、ULRequisitos de prueba de cables de alta flexibilidad. La estructura de la máquina es una estructura de cinco estaciones, utilizada principalmente para pruebas de flexión repetida de alambres metálicos.,Para detectar el rendimiento de los alambres metálicos bajo deformación plástica en pruebas de flexión repetida y los defectos que aparecen.

2. Cumplimiento de normas:

Cumple con estándares como el de la Alianza de la Industria Robótica de China CRIA 0003.2-2016《Cables Especiales para Robots Industriales No.2 parte:

Método de Prueba》、PfG 2577/08.16requisito estándar.

tres,Los parámetros principales:

1、Estación de prueba:5 Estación.

2、Método de prueba: Fijado en el extremo superior, con un peso suspendido en el extremo inferior, la muestra se dobla a través de un rodillo de curvatura de flexión que gira libremente.

3、Diámetro de la muestra: F0.3~F15 mm。

4、 Eje de rodadura de curvatura del punto de inflexión.

5、3 pieza ,Ф40、2 individuo.

6、Velocidad de muestra:0-45De segunda categoría/min Ajustable.

7、Ángulo de curvatura: 180 °Ajustable.

8、Distancia del peso de la carga desde el punto de deflexión:50-150mmajustable.

9、Método de control: Control por pantalla táctil.

10、Material de la máquina: Parte principal: Adoptar 45#Estructura de acero y aluminio de alta calidad.

11、 Potencia y transmisión: Adopta motor, correa síncrona industrial original y polea síncrona.

12、Equipo Especial de Pruebas para Cables de Cadena Portacables de Alta Flexibilidad para Robots Industriales Máquina de Pruebas de Cables de Cadena Portacables Robótica
