Dp41-S-Dc-A Dp40-A3 Dp40-S24 Controlador Omega Americano Instrumento de Pantalla Digital

Medidores de Alto Rendimiento de Temperatura, Proceso y Deformación 1/8 DIN
pantalla de 6 dígitos
Almacenamiento mínimo/máximo
4 salidas de colector abierto aisladas
Panel frontal NEMA-4 (IP65)
12 lecturas por segundo
Función de alarma/control
El filtrado inteligente detecta la diferencia entre picos o cambios de proceso
Detección de picos y valles
Alquitrán Digital
Programación sencilla del panel frontal
Los medidores/controladores de panel digital de la serie OMEGA™ DP41 establecen el estándar mundial de precisión y calidad en instrumentación industrial. Estos medidores pueden medir una amplia gama de voltaje y corriente CC, como 0-100mV, 0-5Vdc, 0-10Vdc, 4-20 mA, 0-20mA, etc., así como entradas de 9 tipos de termopar y la mayoría de RTDs, sensores de presión, celdas de carga, galgas extensométricas y potenciómetros. Los modelos incluyen el DP41-U, que cubre todos los tipos de entrada.
Las características estándar incluyen una pantalla de 6 dígitos; 5 teclas de botón en el panel frontal; 4 salidas de colector abierto; y salidas de alarma/control y analógicas. Los rangos de salida analógica configurables son 0 a 20mA, 4 a 20mA, 0 a 5 Vdc y 0 a 10 Vdc.
La excitación integrada permite que estos medidores alimenten casi cualquier sensor o transmisor, y 4 puntos de ajuste proporcionan al usuario una variedad de posibilidades de control/alarma. Las configuraciones de los puntos de ajuste incluyen activado por encima o por debajo; enclavamiento o no enclavamiento; y desviación alta, desviación baja o desviación de banda.
La opción de comunicaciones seriales RS232/485 permite al usuario configurar parámetros de visualización de forma remota y leer valores actuales, máximos y mínimos. La opción de tarjeta DP40-R4 proporciona cuatro relés que se activan por el punto de ajuste seleccionado.

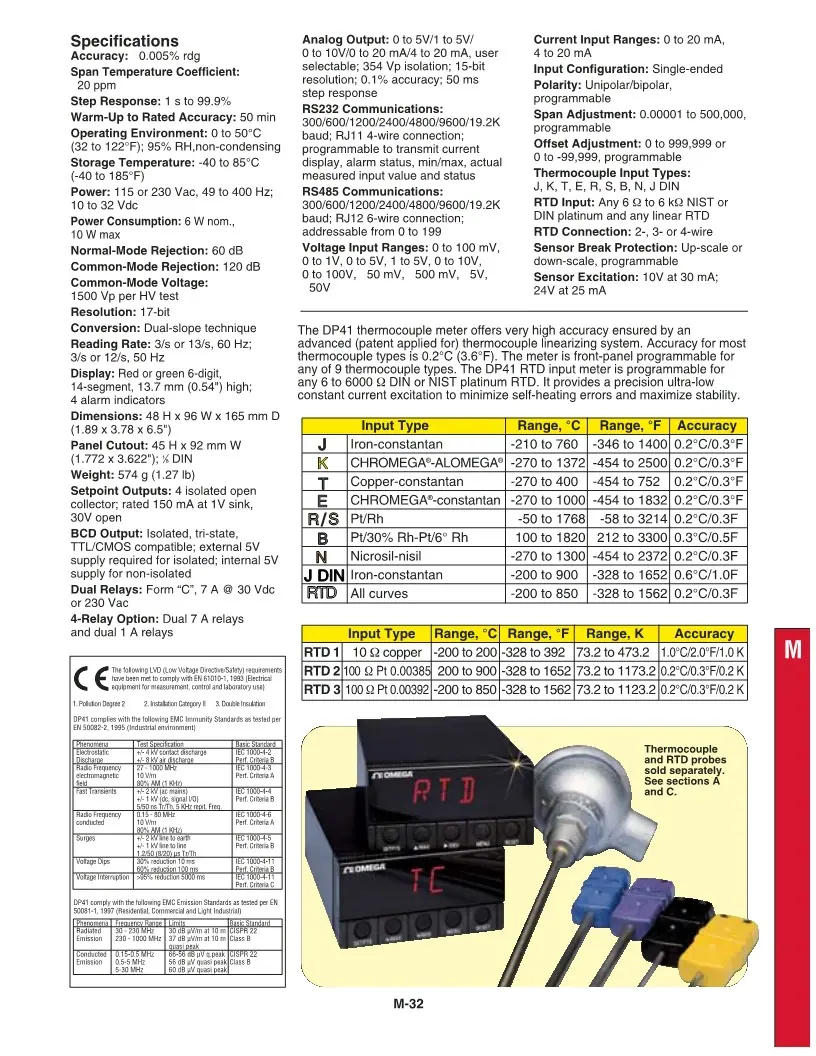

Especificación
Precisión: ±0.005% rango +/- 5 cuentas
Coeficiente de temperatura del rango: ±20 ppm
Respuesta escalón: 1 segundo al 99.9%
Calentamiento hasta la precisión nominal: 50 minutos
Entorno operativo: 0 a 50°C (32 a 122°F); 95% humedad relativa, sin condensación
Temperatura de almacenamiento: -40 a 85°C (-40 a 185°F)
Alimentación: 115 o 230 Vca, 49 a 400 Hz; 10 a 32 Vcc
Consumo de energía: 6 W nominal., 10 W máximo
Rechazo de modo común: 60 dB
Rechazo de modo común: 120 dB
Tensión de modo común: 1500 Vp por prueba de alto voltaje
Resolución: 17 bits
Conversión: Tecnología de Doble Bisel
Tasa de lectura: 3/s o 13/s, 60 Hz; 3/s o 12/s, 50 Hz
Pantalla: Rojo o verde de 6 dígitos, 14 segmentos, 13.7 mm (0.54 pulg.) de alto; 4 indicadores de alarma

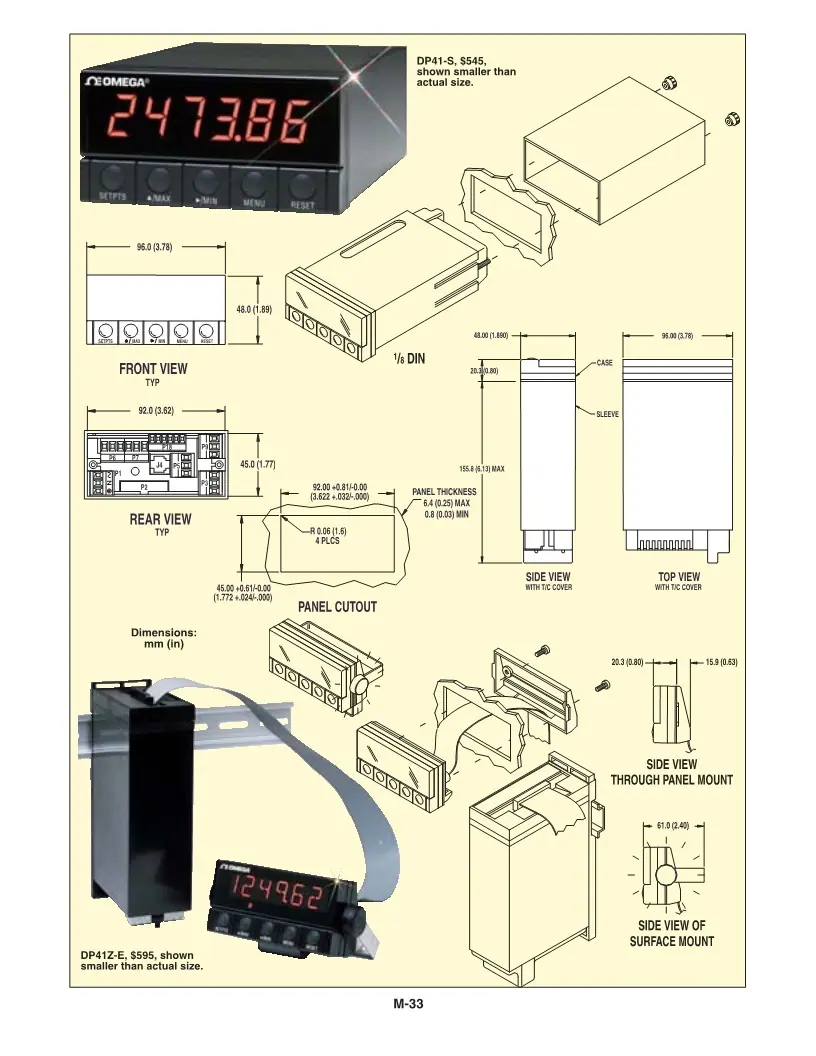

Dimensiones: 48H x 96W x 165D (1.89 x 3.78 x 6.5in)
Recorte de panel: 45 H x 92 mm W (1.772 x 3.622"); 1/8 DIN
Peso: 574 g (1.27 lbs)
Salidas de punto de ajuste: 4 colectores abiertos aislados; clasificados a 150 mA, hundimiento de 1 V, 30 V abierto
Opción de 4 relés: Relés duales de 5A y relés duales de 3A 0 a 10V/0 a 20mA/4 a 20mA, seleccionable por el usuario; Aislamiento de 354 Vp; Resolución de 15 bits; Precisión del 0.1%; Respuesta escalón de 50ms
Comunicación RS232: 300/600/1200/2400/4800/9600/19.2K baudios; conexión RJ11 de 4 hilos; visualización programable de la corriente de transmisión, estado de alarma, valor mínimo/máximo, valor de entrada medido real y estado
Comunicación RS485: 300/600/1200/2400/4800/9600/19.2K baudios; Conexión RJ12 de 6 hilos; Direccionable de 0 a 199
Rangos de entrada de voltaje: 0 a 100 mV, 0 a 1V, 0 a 5V, 1 a 5V, 0 a 10V, 0 a 100V, ±50 mV, ±500 mV, ±5V, ±50V
Rango de entrada actual: 0 a 20 mA, 4 a 20 mA
Configuración de entrada: Unilateral
Polaridad: unipolar/bipolar, programable
Ajuste de rango: 0.00001 a 500000, programable
Ajuste de offset: 0 a 999999 o 0 a -99999, programable
Tipos de entrada de termopar: J, K, T, E, R, S, B, N, J DIN
Entrada RTD: Cualquier platino de 6Ω a 6 kΩ NIST o DIN y cualquier RTD lineal
Conexión RTD: 2 hilos, 3 hilos o 4 hilos
Sensor de protección contra rotura: aumento o disminución proporcional, programable
Excitación del sensor: 10V a 30 mA; 24V a 25 mA

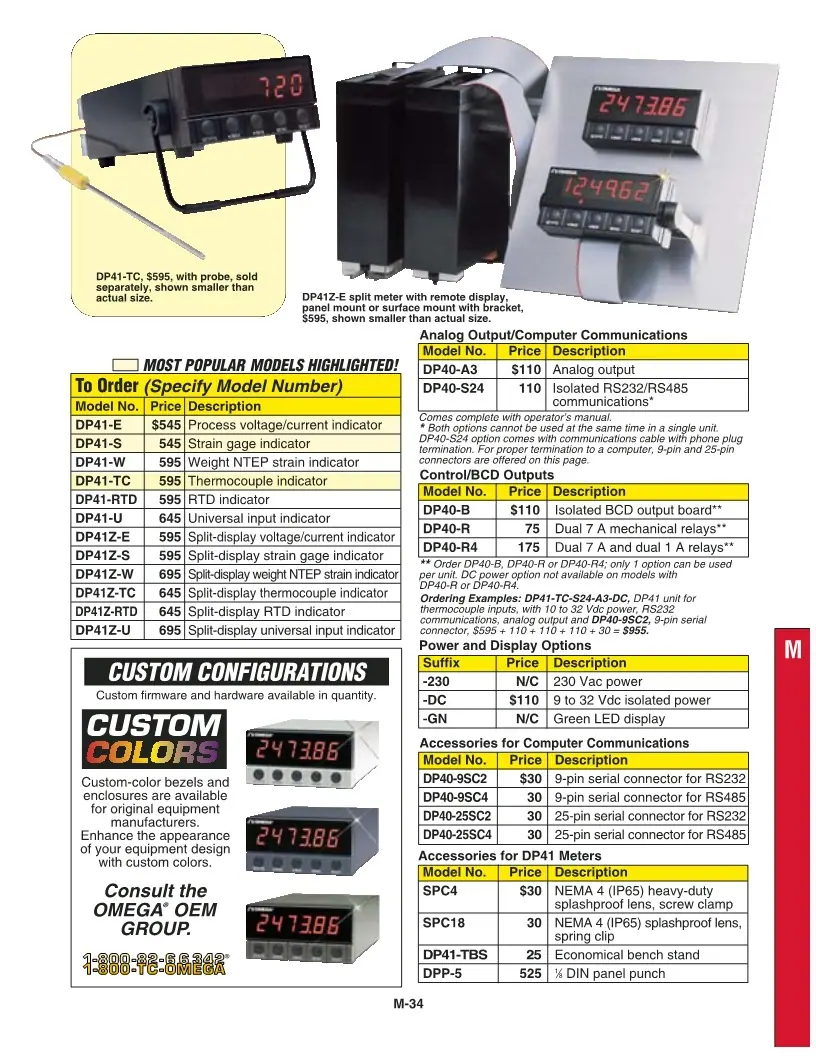

Descripción de la opción:
(1) Opciones de tipo de instrumento:
DP41-E, para indicadores de voltaje/corriente de proceso
DP41-S para indicadores de galga extensométrica
DP41-TC para indicadores de termopar
DP41-U para indicador de entrada universal
(2) Salida y opciones:
Ninguno (dejar el campo en blanco) Para unidades estándar
-La fuente de alimentación de 230 Vca es 230
-230 Vca fuente de alimentación/salida analógica de 230 A
-230-AR4 con fuente de alimentación de 230 Vca/salida analógica/relés duales de 5A y duales de 3A
-230-GN/Pantalla LED Verde con Fuente de Alimentación de 230 Vca
-230-GN-A con fuente de alimentación de 230 Vca/pantalla LED verde/salida analógica
-230-S2 para alimentación de 230 Vca/comunicaciones RS-232 aisladas
-230-S4 para alimentación de 230 Vca/comunicaciones RS-485 aisladas
-230-S2-GN con fuente de alimentación de 230 Vca / comunicaciones RS-232 aisladas / pantalla LED verde
-230-S4-GN con fuente de alimentación de 230 Vca / comunicaciones RS-485 aisladas / pantalla LED verde
-A para salida analógica
-AR4 para salida analógica/relés duales de 5A y duales de 3A
Fuente de alimentación aislada de CC de -10 a 32 V CC
-DC-A para fuente de alimentación aislada de 10 a 32 Vcc/salida analógica
-DC-S2 para fuente de alimentación aislada de 10 a 32 Vdc/comunicaciones RS-232 aisladas
-DC-S2A para fuente de alimentación aislada de 10 a 32 Vcc/comunicaciones RS-232 aisladas/salida analógica
-DC-S4 para fuente de alimentación aislada de 10 a 32 Vdc/comunicaciones RS-485 aisladas
-DC-GN para fuente de alimentación aislada de 10 a 32 Vcc/pantalla LED verde
-DC-GN-A para fuente de alimentación aislada de 10 a 32 Vcc/pantalla LED verde/salida analógica
-GN significa pantalla LED verde
-GN-A para pantalla LED verde/salida analógica
-GN-R4 para pantalla LED verde/relés duales de 5A y duales de 3A
-GN-S2A para pantalla LED verde/comunicación RS-232 aislada/salida analógica
-R4 para relés duales de 5A y duales de 3A
-S2 se utiliza para aislar la comunicación RS-232
-S2A para comunicación RS-232 aislada/salida analógica
-S2AR4 para comunicaciones RS-232 aisladas/salidas analógicas/relés duales de 5A y duales de 3A
-S2-GN para comunicación RS-232 aislada/pantalla LED verde
-S4 se utiliza para aislar la comunicación RS-485
-S4A para comunicación RS-485 aislada/salida analógica
-S4AR4 para comunicaciones RS-485 aisladas/salidas analógicas/relés duales de 5A y duales de 3A
-S4-GN para comunicación RS-485 aislada/pantalla LED verde
