1. Introducción a la máquina de pruebas

Esta máquina se utiliza principalmente para la prueba de rendimiento a torsión de tornillos óseos metálicos, midiendo la resistencia a la torsión, el par máximo de fractura y el ángulo de torsión de fractura de los tornillos óseos metálicos; también se puede utilizar para la detección de propiedades mecánicas a torsión de otros materiales y muestras metálicas como pernos, herramientas, productos terminados, componentes estructurales, ejes de transmisión, piezas, sujetadores, etc., a temperatura ambiente o en entornos especiales, y también se puede utilizar para pruebas de rendimiento como la falla por torsión de materiales no metálicos y productos terminados.

Estándares de implementación:GB/T 10128 "Método para la Prueba de Torsión de Materiales Metálicos a Temperatura Ambiente", JJG 269 "Regulaciones de Verificación para Máquinas de Prueba de Torsión", ◎YY0018-2008 "Tornillos Óseos Metálicos para Implantes de Fijación Ósea";
◎YY/T0662-2008《Tornillos óseos metálicos con roscas asimétricas y superficies inferiores esféricas para implantes quirúrgicos》

II. Introducción a la Estructura de la Unidad Principal y al Sistema Eléctrico

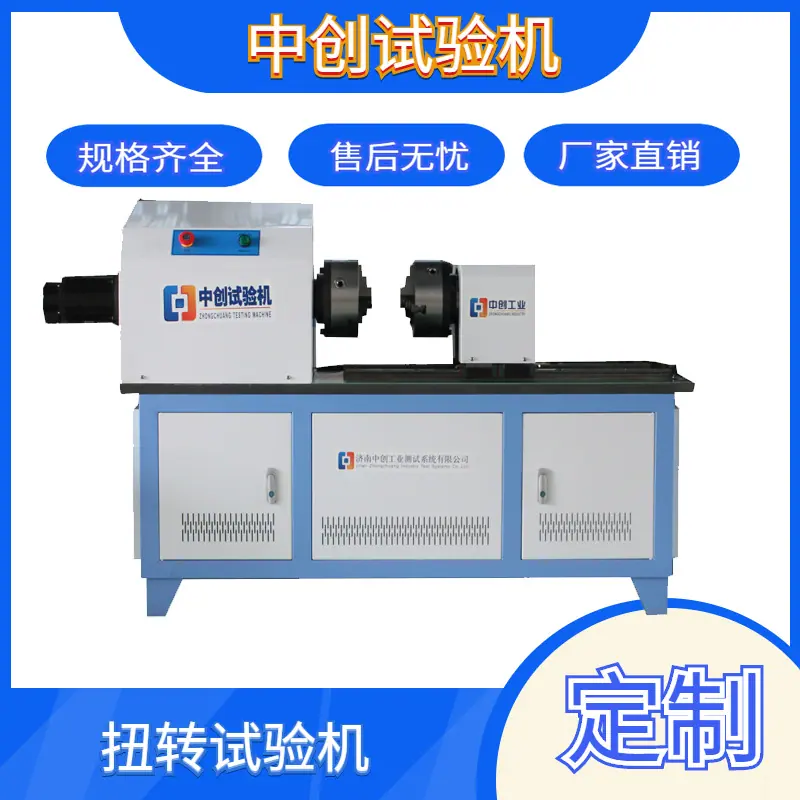

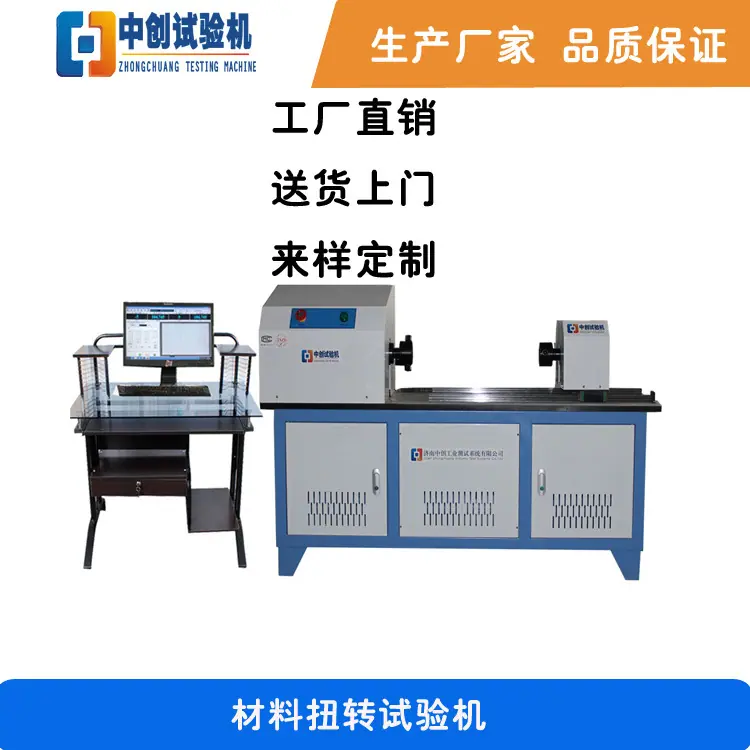

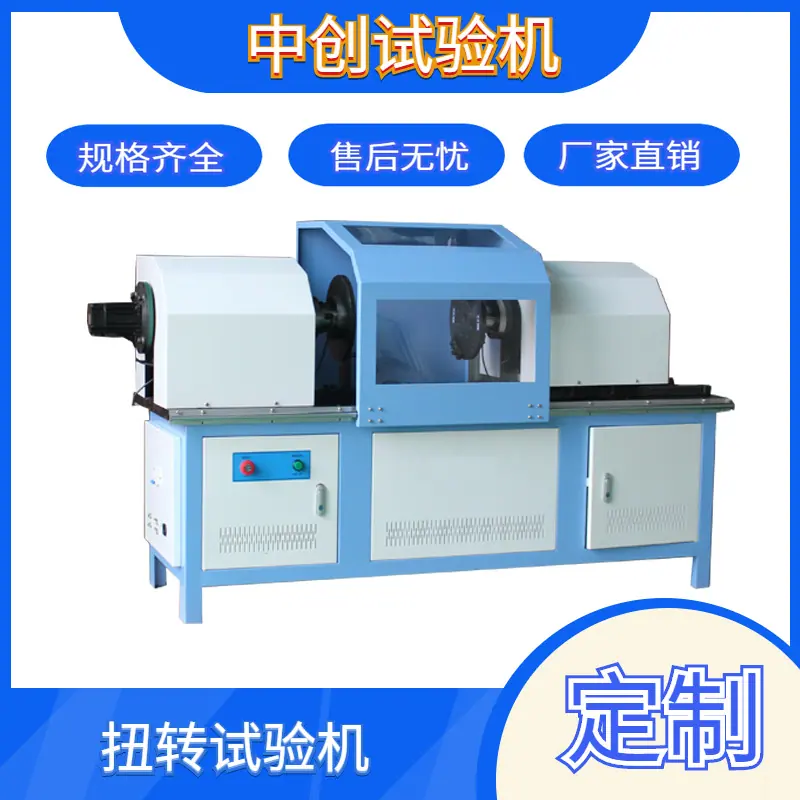

1. Anfitrión:

AnfitriónusarMintiendoEstructura de Placa de Acero Estructural,La placa de acero se forma de una sola pieza, asegurando una alta rigidez general。El espacio de prueba es ajustable,El disco de par conectado al sensor es el extremo de adquisición de par,El otro extremo es para la carga de torsión, accionado por un servomotor CNC de precisión a través de un reductor cicloidal.Hace girar el disco de aumento de fuerza, aplica par al espécimen, el extremo de adquisición de par puede moverse a lo largo de un riel guía lineal, se usa para ajustar el espacio de prueba, sujetar el espécimen. Se puede añadir una cámara de prueba ambiental si es necesario.

2、Sistema de Transmisión:

Transmitido a través de un motor CNC de precisión y una caja de cambios planetaria de precisiónGira la placa que aumenta la fuerza para que rote，aplique el par de torsión uniformemente a la muestra, asegure un ajuste de velocidad continuo de amplio rango y una carga uniforme durante el proceso de prueba;

3、Par y 扭Detección de esquinas：

Usando un sensor de torque de alta precisión,PoderRecopilar par en ambas direcciones; ángulo de torsiónLa salida de adquisición se logra conectando directamente al área de la muestra, evitando los errores causados por algunos fabricantes que utilizan codificadores de ángulo de motor, asegurando que el ángulo mostrado sea verdadero y válido.。Las señales del sensor recopiladas son procesadas por un sistema de adquisición y procesamiento de datos por computadora y se muestran en tiempo real en la pantalla de la computadora.

4、Sistema de Medición y Control:

Todo el proceso experimentalusarResidencia enVentanasplataforma、Usar operación basada en ventanas de interfaz gráfica de usuariosoftware，El software sincroniza y muestra el par del espécimen de prueba-Tiempo, torsión- Curvas como tiempo-par, par-ángulo, par-ángulo de rotación, etc.; visualización en tiempo real de parámetros como ángulo de torsión, valor de par, valor pico de par, etc.Los resultados experimentales pueden formarpalabra、cxcelFormato de informe, conveniente para almacenar, imprimir y analizar resultados experimentales.

5、Proceso de Prueba:

Selecciona las muestras adecuadas,Ajustar según la longitud de la muestraExperimento apropiadoespacio，Coloque la muestra sobre la mesa de trabajo, inserte un extremo en el cuerpo del accesorio con el bloque de sujeción correspondiente, y empuje lentamente el asiento móvilAlimente lentamente la muestra por el otro extremoLa luminaria,Aprieta con una llave Allencon un bloque de sujecióncarpetaEspecíficamente, confirme que la instalación de la muestra está completa; finalmente, mediante medición y control de la mecánica torsionalPruebas mecánicas correspondientes para el softwarePrueba.

6、Medidas de Protección:

   Toda la máquina tiene sobrecorriente、Protección contra sobretensiones；

   El software de control tiene protección contra sobrecarga（Fuera de rango）、Parada por avería。

tres,Principales indicadores de desempeño técnico

●Rango de medición máximo del sensor opcional (Nm): 20、50

●Rango de medición de par:1%-100%FS

●Valor mínimo de lectura de par (Nm): 0,01

●Resolución de par de prueba 1/±300000

●Error relativo de indicación de torque: ≤±1,0 % (direcciones de avance y retroceso)

●Error relativo de repetibilidad del par: ≤1,0 % (direcciones de avance y retroceso)

●Rango de medición de ángulos 0-10000°

●Error relativo de indicación del ángulo de rotación: ≤±1 % (direcciones de avance y retroceso)

●Resolución mínima de pantalla del ángulo de torsión (medición de ángulo pequeño): 0,01°

●Valor mínimo de lectura del ángulo de rotación: 0,01°

● Velocidad de prueba: 0.05-720°/min（2 rpm），personalizable

●Error relativo de indicación de velocidad de torsión: ≤±1 % (direcciones de avance y retroceso)

●Error de repetibilidad de la indicación de velocidad de torsión: ≤1,0 %

●Distancia entre la placa de fuerza y la placa de torsión (mm): 0～500

●Diámetro de sujeción de la muestra: personalizado según la muestra real

●fuente de alimentación:CA 220V±10％，50 Hz；

●Método de sujeción de la muestra:Mandril de brida estándar（Personalizado según muestra real）O un plato de garras de tres mordazas

●Nivel de prueba: Nivel 1

IV. Requisitos del Entorno de Trabajo para Máquinas de Prueba

1 Dentro del rango de temperatura de 10℃～35℃; para pruebas con requisitos estrictos de temperatura, la temperatura de prueba será: 23℃±5℃

2 Humedad relativa no mayor al 80%;

3 Instalar correctamente sobre una base estable;

4 En un entorno limpio sin vibraciones, medios corrosivos e interferencias de campos electromagnéticos fuertes;

5 El rango de fluctuación del voltaje de la fuente de alimentación no debe exceder el 10% del voltaje nominal.

V. Configuración Principal de la Máquina de Pruebas

1、Una unidad principal de máquina de ensayo de torsión (incluida la cubierta antipolvo): Placa de acero engrosada de alta resistencia

2、Chuck de la máquina de prueba:Pinza de Brida（Personalizado según muestra）O un plato de garras de tres mordazas

3、Riel de guía lineal y bloque deslizante de alta precisión1 juegoMarca HIWIN de Taiwán

4、Motor AC CNC de Precisión1 juego

5、Sistema de Control del Controlador del Motor1 juego

6、La chapa metálica exquisita incluye la base

7、Reductor planetario de alta precisión1 juegoChangzhou, Jiangsu

8、50NmSensor de Torque Bidireccional de Alta Precisión

9、Sensor de ángulo  Changchún

10、Computadora Comercial: Computadora de Escritorio Lenovo

11、Impresora: Impresora de inyección de tinta a color

12、Tarjeta de adquisición de información o caja de tabla de control de adquisición, Software de control de máquina de pruebas1 juego

13、Datos técnicos (manual de usuario, certificado de conformidad, lista de empaque) cada uno1 porción

14、Cable de alimentación, cable de datos, llave inglesa, etc. herramientas aleatorias1 juego

6.2 Introducción a las Funciones Regulares：

（1）Este software se compone de módulos funcionales como comunicación dinámica, control de velocidad, entrada de parámetros, procesamiento de datos, observación de resultados, consulta de registros, visualización de gráficos, impresión de gráficos y guardado de datos.

（2) Los métodos de prueba son diversificados y los del material se pueden configurarEsfuerzo de torsión，material de detección'sÁngulo de torsión; también se puede configurarMaterialdeÁngulo de Torsión，Detectar parTodo el proceso experimental está automatizado.

（3) Puede probar el par, el par máximo, el par del punto de fluencia, el par del punto de fluencia superior e inferior, la resistencia a la torsión, el módulo de cizallamiento, etc. de la pieza de prueba. El par y el ángulo de torsión se rastrean y miden automáticamente, y se muestran la curva de prueba, el valor de par, el ángulo de torsión y la velocidad de torsión.Después de completar la prueba, los datos de la prueba se procesan automáticamente y se pueden obtener automáticamente parámetros de rendimiento como el punto de fluencia y la resistencia a la torsión del material. El formato del informe se puede compilar arbitrariamente según los requisitos del usuario y el informe de prueba se puede generar e imprimir.

Las funciones específicas son las siguientes:

⑴AutonomíaPuesta a cero: Par de prueba,ángulo、Restablecer en cualquier momento según sea necesario;
⑵Velocidad ajustable:pruebaVelocidad ajustable arbitrariamente，para asegurar que se seleccionen diferentes velocidades de prueba según las diferentes muestras;
⑶AutonomíaCalibración: Precisión de la indicación de la fuerza de prueba lograda ajustando los coeficientes del softwarecalibración；

⑷Determinación del patrón de rotura：Regresa automáticamente al estado inicial de la prueba después de la fractura de la muestra；

⑸Diversos datos durante el experimento、índice、Datos de pruebaCurva de sincronización de curva；

⑹Se pueden seleccionar los estándares de prueba integrados/método, sin yo-Editar Estándares de Prueba、método experimental；

⑺Configurar experimentoEsfuerzo de torsiónΤ，Detectar materiales/de componentesÁngulo de Torsiónω；configuraciónÁngulo de Torsiónω，Detectar materiales/Prueba de componentesEsfuerzo de torsiónΤ；
⑻Se pueden configurar múltiples puntos de detección；
⑼Procesamiento automático de las señales recopiladas、Realidad en tiempo real、almacenamiento automático, Regresa automáticamente al estado de prueba inicial después de que se completa la prueba;
⑽Se pueden realizar operaciones complejas a través del editor según los requisitos del cliente o las necesidades del producto;

⑾Apagado automático por sobrecarga、Protección contra sobrecorriente, sobretensiónFunción

Siete, Garantía de Calidad y Servicio Postventa

El período de garantía del equipo es de un año. Dentro del período de garantía, el proveedor brindará servicios de reparación gratuitos y oportunos para todo tipo de fallas del equipo. Para todo tipo de daños no causados por factores humanos, se proporcionará un reemplazo gratuito de manera oportuna. Si el equipo falla durante el uso después de que expire el período de garantía, el proveedor visitará rápidamente la ubicación del cliente y asistirá activamente al cliente para completar la tarea de reparación.
