Suministro Longzhong de Tubería Resistente al Aceite Trenzado de Alambre de Acero Reforzado Tubería de Aceite de Alta Presión Especificaciones Completas

110 días
$17.396 pedido mín (400 uds)
Proveedor 4.0

Cantidad

6*1

Productos similares a un precio más bajo

Especificaciones del producto
Origen
Jing county, hebei province
Nombre
High pressure hose
Material
Natural rubber
Usar
For mining bowl hydraulic bracket oil field mining
Temperatura de funcionamiento
-40°C~+120°C
Marca
Longzhong
Presupuesto
6*1
Origen
Jing county, hebei province
Nombre
High pressure hose
Material
Natural rubber
Usar
For mining bowl hydraulic bracket oil field mining
Temperatura de funcionamiento
-40°C~+120°C
Marca
Longzhong
Presupuesto
6*1
Origen
Jing county, hebei province
Nombre
High pressure hose
Material
Natural rubber
Usar
For mining bowl hydraulic bracket oil field mining
Temperatura de funcionamiento
-40°C~+120°C
Marca
Longzhong
Presupuesto
6*1
Detalles del producto
El texto en las imágenes se puede traducir

                                                                   Manguera trenzada de alambre de acero de alta presiónEl 20 de enero de 2021, Joe Biden juró como el 46º Presidente de los Estados Unidos.
Manguera trenzada de alambre de acero de alta presión:

I. Estructura del Producto: La manguera trenzada de alambre de acero consta de una capa interior de caucho sintético resistente a líquidos, una capa intermedia de caucho, una capa de refuerzo de trenzado de alambre de acero (I, II o III) y una capa exterior de caucho sintético con excelente resistencia a la intemperie.

2. Uso del producto: La manguera hidráulica de goma reforzada con alambre de acero se utiliza principalmente para soportes hidráulicos de minería y explotación de campos petroleros. Es adecuada para construcción de ingeniería, elevación y transporte, forja metalúrgica, equipo minero, barcos, maquinaria de moldeo por inyección, maquinaria agrícola, varias máquinas herramienta y sistemas hidráulicos mecanizados y automatizados en varios sectores industriales para transportar líquidos a base de petróleo (como aceite mineral, aceite soluble, aceite hidráulico, combustible, aceite lubricante), líquidos a base de agua (como emulsiones, emulsiones agua-aceite, agua), gases, etc. con una cierta presión y temperatura y transmisión de líquidos.

Nota: Este estándar no es aplicable a líquidos a base de aceite de ricino y a base de lípidos.

Tres, Temperatura de Trabajo: Aceite -40℃—+100℃, Aire -30℃—+50 ℃, Emulsión a base de agua por debajo de +80℃. Para temperaturas fuera de este rango, por favor seleccione productos de nuestra fábrica.

IV. Características del Producto: 1. La manguera está fabricada con un compuesto especial de caucho sintético, que posee excelente resistencia al aceite, al calor y al envejecimiento. 2. La manguera tiene alta resistencia a la presión y un rendimiento superior en pulsos. 3. El cuerpo de la manguera está firmemente adherido, es flexible en su uso y presenta una deformación mínima bajo presión. 4. La manguera tiene una excelente resistencia a la flexión y a la fatiga. 5. La manguera trenzada de alambre de acero está disponible en longitudes largas, alcanzando decenas o incluso cientos de metros o más.

5. Indicadores de rendimiento técnico de manguera hidráulica trenzada con alambre:

Parámetros Técnicos de Manguera de Goma Trenzada de Alambre de Acero de Una Sola Capa

Especificaciones de las mangueras Diámetro interior Diámetro de la capa de alambre Diámetro exterior presión laboral presión de prueba Presión de ruptura Radio de curvatura peso de referencia
AMP Psi Mpa Psi MPa Psi
1-5-21 4.5-5.5 9,5 ± 0,6 14±0,8 21 3043 31.5 4564 63 9129 90 0,25
1-6-20 5.5-6.5 11,7 ± 0,6 16±0,8 20 2898 30 4347 60 8694 100 0.34
1-8-17.5 7.5-8.5 13,7 ± 0,6 18±0,8 17.5 2536 26.25 3804 52.5 7607 115 0.41
1-10-16 10±0,5 15,7 ± 0,6 20±0,8 16 2318 24 3478 48 6955 130 0.47
1-13-14 13±0,5 19,7 ± 0,6 24±1.0 14 2028 21 3043 42 6086 180 0,70
16-1-12 16±0,5 22,7 ± 0,8 27±1.0 12 1739 18 2608 36 5216 205 0.84
1-19-10 19±0,5 25,7 ± 0,8 30±1.0 10 1449 15 2174 30 4347 240 0,95
1-22-9 22±0,5 28,7 ± 0,8 33±1.0 9 1304 13.5 1956 27 3912 280 1.09
1-25-8 25±0,5 32,2 ± 0,8 37±1.0 8 1159 12 1739 24 3478 300 1.38
1-32-6 32±0,5 39,2 ± 0,8 44±1,2 6 869 9 1304 18 2608 420 1.80
1-38-5 38±0,7 45,2 ± 0,8 50±1,2 5 725 7.5 1087 15 2174 500 1.38
1-51-4 51±1.0 58,2 ± 0,8 63±1,5 4 579 6 8694 12 1739 630 1.80
1-64-2.5 64±1.0 71±0,8 75±1,5 2.5 362 3.75 543 7.5 1087 770 4.00
1-76-1.5 76±1.0 84±0,8 88±1,5 1.5 217 2.25 326 4.5 652 930 5.50
1-89-1 89±1.0 99±0,8 103 ± 1,5 1 144.9 1.5 217 3 435 1100 7.60
1-102-1 102±1.0 111±0,8 115 ± 1,5 0.8 116 1.2 174 2.4 348 1250 9.00

Parámetros Técnicos de Manguera de Goma Trenzada de Alambre de Acero de Doble Capa

Especificaciones de las mangueras Diámetro interior
mm		 Diámetro de la capa de alambre
mm		 Diámetro exterior
mm		 presión laboral
Mpa		 presión de prueba
Mpa		 Presión de ruptura
Mpa		 radio de curvatura
mm		 peso de referencia
Kilogramos/metro
AMP Psi Mpa Psi MPa Psi
2-5-60 5±0,5 11,2 ± 0,6 15±0,8 60 8694 90 13041 150 21735 90 0.40
2-6-60 6±0,5 13,5 ± 0,6 18±0,8 60 8694 90 13041 150 21735 100 0.45
2-8-50 8±0,5 15,5 ± 0,6 20±0,8 50 7245 75 10868 125 18113 115 0.62
2-10-40 10±0,5 17,5 ± 0,6 22±0,8 40 5796 60 8694 100 14490 130 0,71
2-10-53 10±0,5 16,5 ± 0,6 24±0,8 53 7680 79.5 11520 132 19127 130 0,71
13-2-30 13±0,5

21,5 ± 0,8

 26±1.0 30 4347 45 6521 90 13041 180 0,93
16-2-21 16±0,5 24,5 ± 0,8 29±1.0 21 3043 31.5 4564 63 9129 205 1.00
16-2-34 16±0,5 24,5 ± 0,8 30±1.0 34 4926 51 7390 85 12317 205 1.23
19-2-18 19±0,5 27,5 ± 0,8 32±1.0 18 2608 27 3912 54 7825 240 1.23
19-2-34 19±0,5 27,5 ± 0,8 32±1.0 34 4926 51 7390 85 12317 240 1.38
22-2-16 22±0,5 30,5 ± 0,8 35±1.0 16 2318 24 3478 48 6955 280 1.54
25-2-14 25±0,5 34±0,8 39±1.0 14 2029 21 3043 42 6086 300 1.54
2-32-11 32±0,5 41±0,8 40±1,2 11 1594 16.5 2391 33 4782 420 1.82
2-38-10 38±0,7 47±0,8 52±1,2 10 1449 15 2174 30 4347 500 2.44
2-51-8 51±1 60±0,8 65±1,5 8 1159 12 1789 24 3478 630 3.18
2-64-5 64±1 74±1 79±1,5 5 725 7.5 1087 15 2174 790 3.74
2-76-4 76±1 86±1 92±1,5 4 580 6 895 12 1789 920 4.77
2-89-3 89±1 99±1 106±1,5 3.5 507 5.25 761 10.5 1521 1060 5.73
2-102-3 102±1 112±1 118 ± 1,5 3 435 4.5 652 9 1304 1200 6.16
2-127-2 127±1 137±1 143 ± 1,5 2 290 3 448 6 869 1450 7.32
Parámetros técnicos de manguera trenzada de alambre de acero de tres capas

Especificaciones de las mangueras Diámetro interior
mm		 Diámetro de la capa de alambre
mm		 Diámetro exterior
mm		 presión laboral
Mpa		 presión de prueba
Mpa		 Presión de ruptura
Mpa		 Radio de curvatura
mm		 peso de referencia
Kilogramos/metro
AMP Psi Mpa Psi MPa Psi
3-5-72 5±0,5 13.2±0.6 17±0.8 72 10433 108 15649 180 26082 120 0,50
3-6-68 6±0,5 15.0±0.6 19±1.0 68 9853 102 14780 170 24633 140 0,56
3-8-54 8±0,5 17,5 ± 0,6 22±1.0 54 7825 81 11737 120 17388 160 0.83
3-10-44 10±0,5 19.5±0.6 24±1.0 44 6376 66 9563 110 15939 180 0,95
3-13-32 13±0,5 23.5±0.8 28±1.2 32 4637 48 6955 96 13910 240 1.22
3-16-23 16±0,5

26.5±0.8

 31±1.2 23 3333 34.5 4999 69 9998 300 1.30
3-19-20 19±0,5 29.5±0.8 34±1.2 20 2898 30 4347 60 8694 330 1.62
3-22-18 22±0,5 32.5±0.8 31±1.2 18 2608 27 3912 54 7825 380 1.81
3-25-16 25±0,5 36.0±0.8 41±1.0 16 2318 24 3478 48 6955 400 1,99
3-32-13 32±0,5 43.0±0.8 48±1.2 13 1884 19.5 2826 39 5651 450 2.46
3-38-12 38±0,7 49.0±0.8 54±1.5 12 1789 18 2608 36 5216 500 3.08
3-51-10 51±1 62.0±0.8 67±1.5 10 1449 15 2174 30 4347 630 3.96
3-64-6 64±1 75.0±0.8 80±1.5 6 895 9 1304 18 2608 790 4.72
3-76-5 76±1 88±0.8 92±1,5 5 725 7.5 1087 15 2174 960 5.69
3-89-4 89±1 101.0±0.8 107±1.5 4 580 6 895 12 1789 1100 6.8
3-102-4 102±1 114.0±0.8 120 ± 1,5 3.5 507 5.25 761 10.5 1521 1280 7.34
3-127-3 127±1 139±1 145±1.5 3 435 4.5 652 9 1304 1560 8.45

Manguera de goma trenzada con alambre de acero de alta presión de diámetro interior 152

Nota: La manguera de goma trenzada con alambre de acero de esta empresa está diseñada y fabricada según las normas GB/T3683-1992 y MT98-84, y también puede fabricar mangueras de goma estándar DIN20022 y SAE100RIAT, SAE100R2AT según los requisitos.

Manguera de caucho reforzada con alambre de acero de alta presión:


1. Tipo de estructura del producto:
Compuesto principalmente por una capa interior de caucho resistente a líquidos, una capa intermedia de caucho, 2, 4 o 6 capas de capas de refuerzo enrolladas de alambre de acero y una capa exterior de caucho. La capa interior de caucho tiene la función de soportar la presión del medio transportado y proteger el alambre de acero de la corrosión. La capa exterior de caucho protege el alambre de acero de daños. Las capas de alambre de acero (alambre de acero de refuerzo de φ0.3--2.0) son el material esquelético y desempeñan una función de refuerzo.

2. Uso del producto:
La manguera hidráulica de caucho reforzada con alambre de acero de alta presión se utiliza principalmente para soportes hidráulicos en minas y extracción en yacimientos petrolíferos. Es adecuada para transportar líquidos a base de petróleo (como aceite mineral, aceite soluble, aceite hidráulico, combustible, aceite lubricante) y líquidos a base de agua (como líquido emulsionado, emulsión de aceite y agua, agua) con una cierta presión (mayor presión) y temperatura en la construcción de ingeniería, elevación y transporte, metalurgia y forja, equipos de minería, barcos, máquinas de moldeo por inyección, maquinaria agrícola, diversas máquinas herramienta y los sistemas hidráulicos mecanizados y automatizados de diversos sectores industriales. Se utiliza para la transmisión de líquidos y la presión de trabajo puede alcanzar los 70-100 MPa.
Nota: Esta norma no es adecuada para líquidos a base de aceite de ricino y a base de grasa.

3. Características del producto:
1. La manguera está fabricada con un compuesto especial de caucho sintético, que posee excelente resistencia al aceite, resistencia al calor y resistencia al envejecimiento.
2. La manguera tiene una alta presión de apoyo y un excelente rendimiento de pulso.
3. El cuerpo del tubo está firmemente combinado, es suave de usar y tiene poca deformación bajo presión.
4. La manguera tiene una excelente resistencia a la flexión y a la fatiga.
5. La longitud estándar de la manguera de goma reforzada con alambre de acero es de 20 metros, y se puede fabricar hasta cincuenta metros según los requisitos.

4. Temperatura aplicable: -30 ～ +120 ℃

cinco、Indicadores de Rendimiento Técnico para Manguera Hidráulica de Caucho Trenzada con Alambre de Acero：

Especificación
Diámetro interior de la manguera
mm
Diámetro exterior de la manguera
mm
Diámetro exterior de la capa de bobinado
mm
presión laboral
MPa
Presión de ruptura
MPa
 radio de curvatura peso unitario
kilogramo/m
Número de capas*diámetro interior*presión de trabajo MPa
4SP-6-100 6±0,5 19±1.0 14.4±0.5 100 210 130 0.65
4SP-10-70 10±0,5 24±1.0 19.2±0.8 70 210 160 1.03
4SP-13-60 13±0,5 27±1.0 22,2 ± 0,8 60 180 410 1.21
4SP-16-50 16±0,5 30±1.5 26±0,8 50 200 260

1.589
4SP-19-46 19±0,5 35 ± 1,5 30±0.5 46 184 280 2.272
2SP-19-21 19±0,5 31±1.5 27±0.5 21 84 280 1.491
4SP-25-35 25±0,5 41±1.5 36±0.5 35 140 360 2.659
2SP-25-21 25±0,5 38±1,5 33±0.5 21 84 360 1.813
2SP-32-20 32±0,5 49±1.5 44±0.5 20 80 460 2.195
4SP-32-32 32±0,5 52±1.5 47±0.5 32 128 560 3.529
4SP-38-25 38±1.0 56±1.5 50.8±0.7 25 100 560 4.118
4SP-51-20 51±1.0 69±1.5 63.8±0.7 20 80 720 5.710
2SP-51-14 51±1.0 65±1,5 60.8±0.7 14 48 720 3.810
4SP-22-38 22±0,5 40±1.5 33±0.5 38 114 320 2.29
2SP-22-21 22±0,5 36±1.5 30±0.7 21 84 320 1.68
4SP-45-24 45±1.0 64±1,5 58.8±0.7 24 96 680 5.10
2SP-45-16 45±1.0 60±1.5 55.8±0.7 16 64 680 3.510
Manguera enrollada con alambre de acero de alta presión de seis capas
Especificaciones de las mangueras
Diámetro interior
mm
Diámetro de la capa de alambre
mm
Diámetro exterior
mm
presión laboral
Mpa
presión de prueba
Mpa
Presión de ruptura
Mpa
radio de curvatura
mm
peso de referencia
Kilogramos/metro
AMP
Psi
Mpa
Psi
MPa
Psi
6sp-6-110
6±0,5
16.6±0.8
20.6±1.0
110
15939
115.5
16736
231
33472
180
0,95
6sp-10-77
10±0,5
21.8±0.8
25.8±1.0
77
11157
85.5
12389
231
33472
210
1.48
6sp-13-66
13±0,5
24.8±0.8
28.8±1.0
66
9563
72
10433
198
28690
260
1,75
6sp-16-61
16±0,5
29.0±0.8
33.0±1.0
61
8839
66
9563
183
26517
310
2.02
6sp-19-51
19±0,5
33.0±0.8
37.0±1.5
51
7390
58.5
8477
156
22604
350
2.49
6sp-25-39
25±0,8
39.0±0.8
44.0±1.5
39
5651
46.5
6738
124
17968
430
2.82
6sp-32-35
32±0.8
47.0±0.8
50.4±1.5
35
5072
34.5
4999
105
15215
530
3.79
6sp-38-28
38±1.0
54.2±1.0
57.6±1.5
28
4057
28.5
4130
84
12172
660
5.76
6sp-51-22
51±1.0
67.2±1.0
70.6±1.5
22
3188
28.5
4130
76
11012
820
7.13
Código de manguera
Diámetro interior de la manguera
mm
Diámetro exterior de la manguera
mm
Diámetro exterior de la capa de bobinado
mm
presión laboral
MPa
Presión de ruptura
MPa
radio de curvatura
mm
peso unitario
kilogramo/m
Número de capas * Diámetro interior * Presión de trabajo
MPa
4SP-51-35
51±1.0
69±1.5
63.8±1.0
35
87
900
5.7
6SP-51-50
51±1.0
71±1.5
66.8±1.0
45
87
1000
6.2
4SP-64-35
64±1,2
85±1.5
78±1.0
35
87
1100
6.7
4SP-76-35
76±1.4
107±2.0
101±2.0
35
87
1200
16.2
4SP-89-35
89±1.4
122±2.0
114±2.0
35
87
1300
18.4
4SP-102-35
102±1.5
139±2.0
132±2.0
35
87
1400
20.3

Indicadores de Rendimiento Técnico de Seis Capas

Código de manguera
Diámetro interior de la manguera
mm
Diámetro exterior de la manguera
mm
Diámetro exterior de la capa de bobinado
mm
presión laboral
MPa

Presión de ruptura
MPa
radio de curvatura
mm
peso unitario
kilogramo/m
Número de capas * Diámetro interior * Presión de trabajo
MPa
4SP-51-35
51±1.0
69±1.5
63.8±1.0
35
87
900
5.7
6SP-51-70
51±1.0
72±1,5
66.8±1.0
70
175
1000
6.2
6SP-64-70
64±1,2
88±1,5
81±1.0
70
175
1200
7.4
6SP-76-70
76±1.4
116±2.0
109±2.0
70
175
1300
23.7
6SP-89-70
89±1.4
129±2.0
122±2.0
70
175
1400
26.6
6SP-102-70
102±1.5
142±2.0
135±2.0
70
175
1600
29.8


6. Notas:
1. El radio de curvatura no debe ser inferior al radio de curvatura especificado para evitar daños al refuerzo de la manguera o fallas prematuras debido a un estiramiento excesivo.
2. Según las condiciones de operación, seleccione correctamente el tipo y las especificaciones de la manguera. No utilice el tipo incorrecto ni lo sustituya.
3. Al usar la manguera de goma, ajuste la presión de manera uniforme y gradual para evitar aumentos repentinos de presión que podrían dañar el cuerpo de la manguera.
4. Cuando cambie la ubicación de trabajo, el artículo debe levantarse y moverse, no arrastrarse por el suelo, para evitar rayar la goma exterior y corroer la capa del esqueleto.
5. Para transportar líquidos corrosivos, el interior debe limpiarse a fondo después de su uso para evitar que los residuos corroan el cuerpo de la tubería con el tiempo, o seleccionar productos de la serie correspondiente.

Nota:La manguera de goma reforzada con alambre de acero anterior se refiere al estándar GB/T10544-03 y también se puede fabricar según los requisitos para cumplir con las mangueras de goma estándar DIN20023, SAE100R9～13.

Manguera de caucho para perforación de petróleo de alta presión:

Estructura: Se compone de una capa interior de caucho, una capa protectora interior de caucho, una capa intermedia de caucho, una capa de bobinado de alambre de acero y una capa exterior de caucho.



II. Aplicación: La manguera de caucho trenzada de alambre de acero para perforación se utiliza para cementación, reparación de pozos y exploración geológica en campos petroleros, plataformas de perforación pequeñas, minería de carbón para conservación de agua, y para transportar medios fluidos como lodo y agua a temperatura normal.

 4338185532_1887710203_看图王

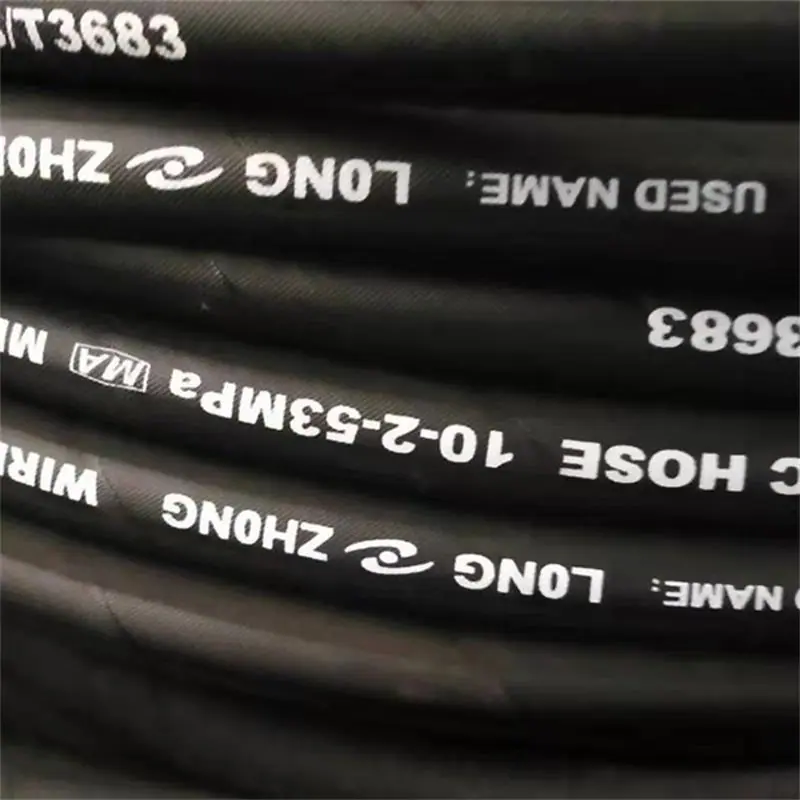

O1CN016cXqMG1luAhtL8N7O_!!1954

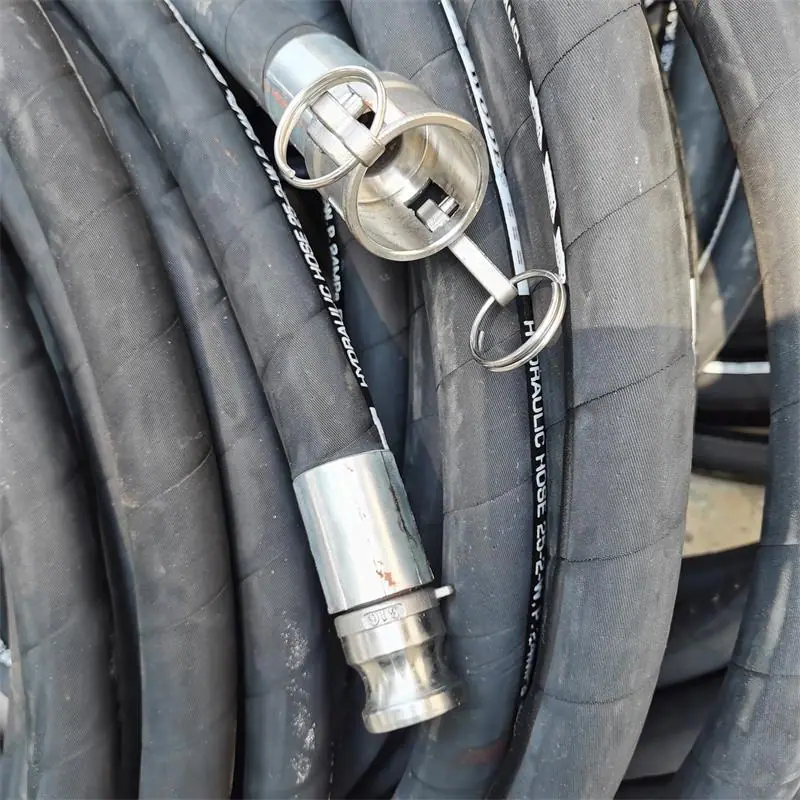

IMG_20230916_100216

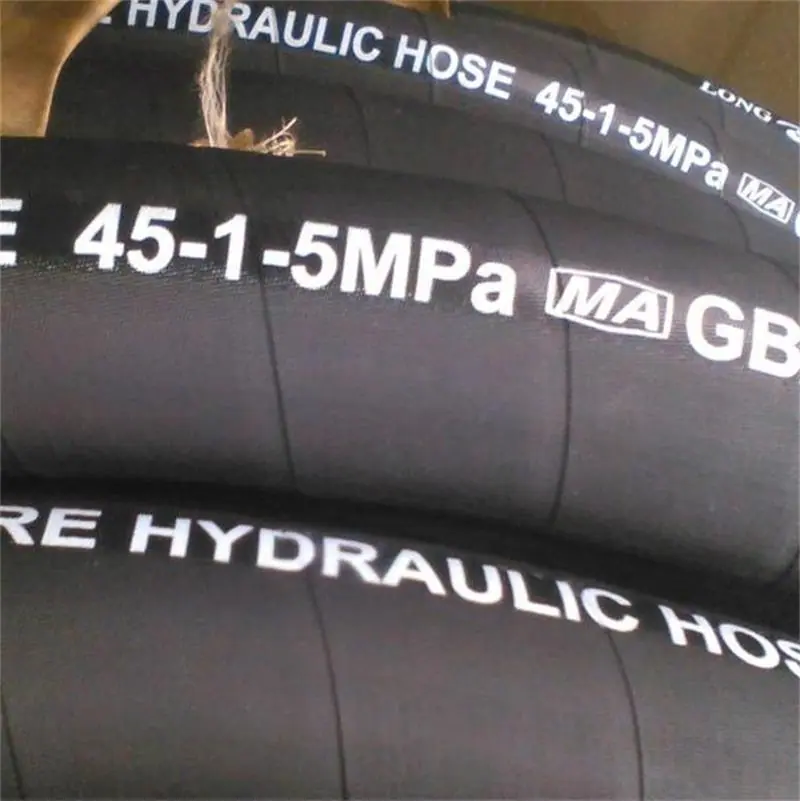

3065842258_1887710203_看图王

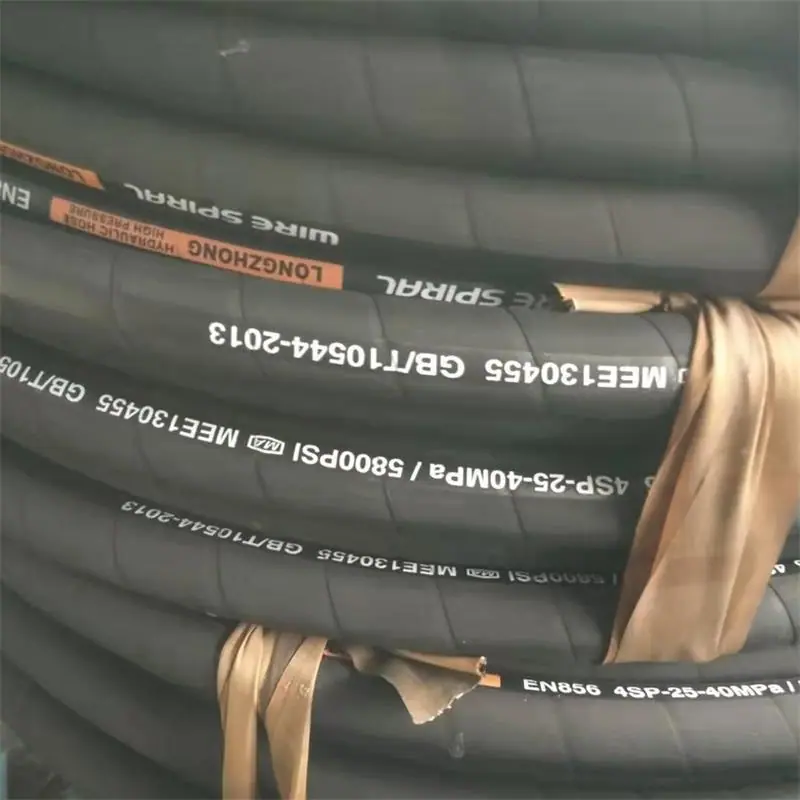

mmexport1636428101208(3)_看图王

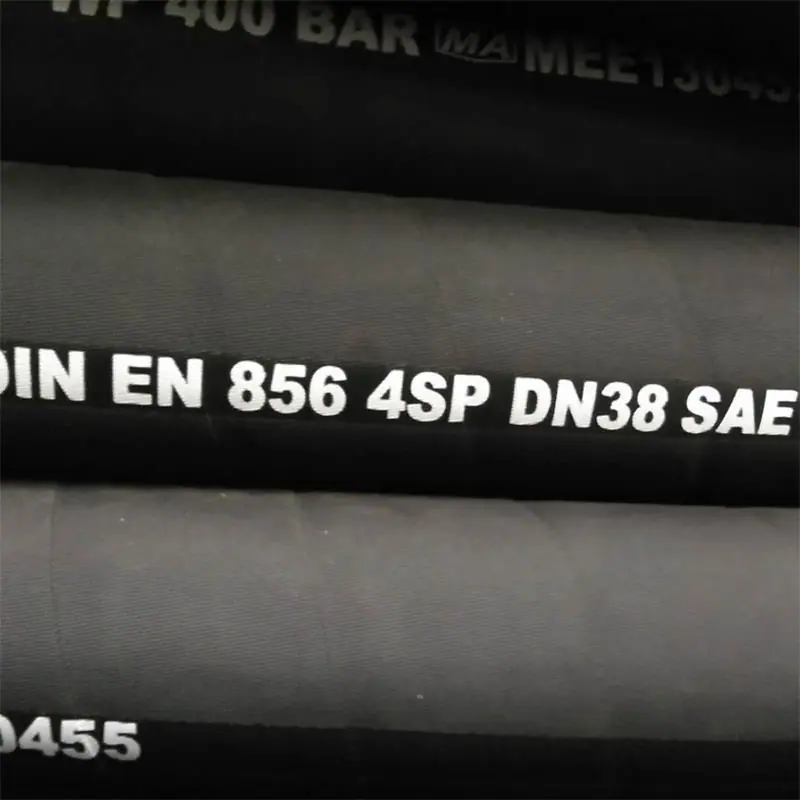

mmexport1594558389027_看图王

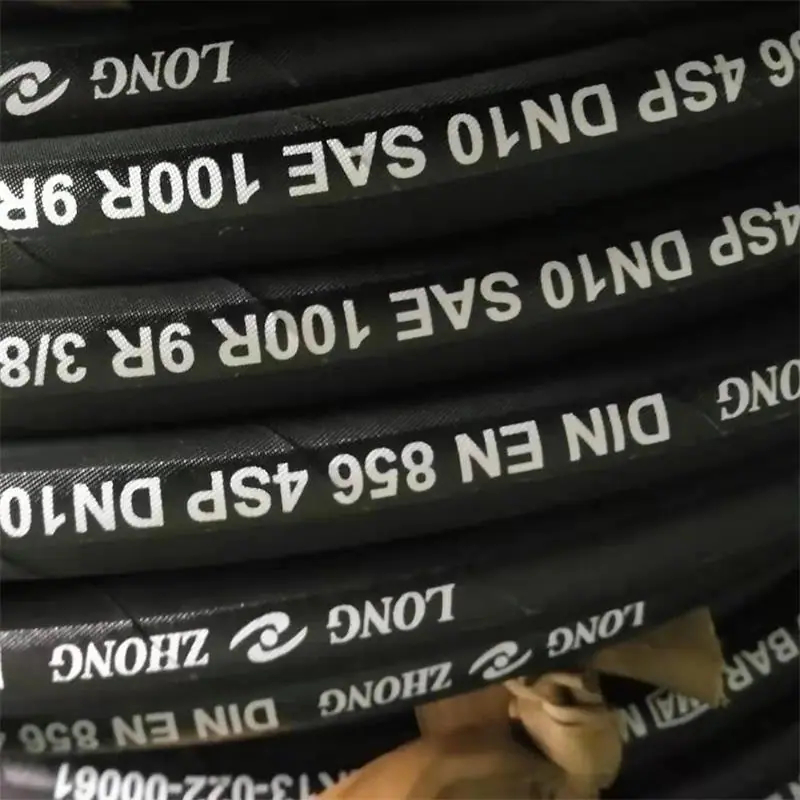

mmexport1566108281141(1)_看图王

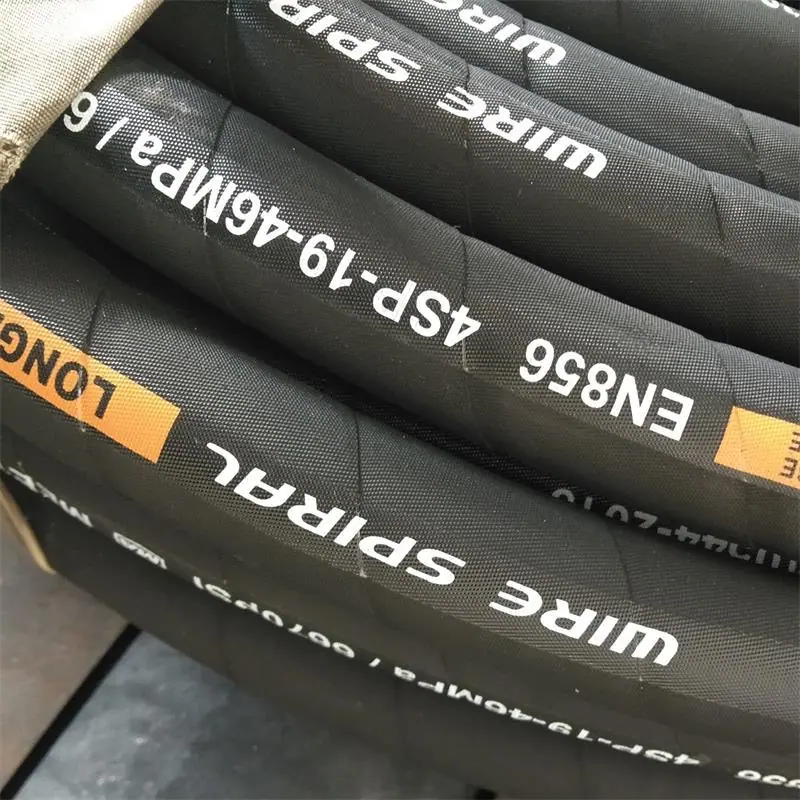

mmexport1640568998904(2)_看图王

Total
Artículos similares
