Módulo de pantalla LCD TFT de 1,8 pulgadas pantalla a color puerto serie SPI solo necesita 4 IO ST7735 compatible con Ar
110 días
$10.478 pedido mín (200 uds)
Producto 5.0
Proveedor 4.5
Cantidad
Producto seleccionado
Productos similares a un precio más bajo
Especificaciones del producto
Marca
QDtech
Modelo
MAR1801
Amable
LCM LCD module
Tamaño de la pantalla
1.8
Marca
QDtech
Modelo
MAR1801
Amable
LCM LCD module
Tamaño de la pantalla
1.8
Marca
QDtech
Modelo
MAR1801
Amable
LCM LCD module
Tamaño de la pantalla
1.8
Detalles del producto
El texto en las imágenes se puede traducir
Descargar WIKI
Versión de Arduino de 11 pines:
http://www.lcdwiki.com/zh/1.8inch_Arduino_SPI_Module_ST7735S_SKU:MAR1801
Versión normal de 8 pines:
http://www.lcdwiki.com/zh/1.8inch_SPI_Module_ST7735S_SKU:MSP1803
Descripción del Producto
- Pantalla a color de 1,8 pulgadas, compatible con pantalla a color RGB de 16 bits y 65 K, colores de pantalla intensos
- Resolución de 128X160, pantalla nítida
- Al utilizar el bus serial SPI, solo se necesitan unas pocas E/S para iluminar la pantalla
- Con ranura para tarjeta SD para una cómoda expansión de funciones
- Proporciona bibliotecas de bajo nivel y ricos programas de muestra para plataformas Arduino, C51 y STM32
- Estándares de proceso de grado militar, operación estable a largo plazo.
- Proporcionar soporte tecnológico para el controlador subyacente
Especificaciones del Producto (Versión Arduino de 11 pines)
| nombre | parámetro |
| Color de la pantalla | Color RGB de 16 bits y 65 000 |
| Código SKU | MAR1801 (Versión Arduino) |
| tamaño | 1,8 (pulgadas) |
| tipo | TFT |
| Chip controlador | ST7735S |
| resolución | 128*160 (píxeles) |
| Interfaz del módulo | Interfaz SPI de 4 cables |
| iluminar desde el fondo | 2 LED blancos |
| Área de visualización efectiva | 28,03 x 35,04 (mm) |
| Tamaño de la placa de circuito impreso del módulo | 38,30 x 62,48 (mm) |
| Temperatura de funcionamiento | -10℃~60℃ |
| temperatura de almacenamiento | -20℃~70℃ |
| Voltaje de funcionamiento | 5 V/3,3 V |
| Consumo de energía | Alrededor de 90 MW |
| peso del producto | Aproximadamente 25(g) |
Definición de interfaz (versión Arduino de 11 pines)
| número de serie | Número PIN | ilustrar |
| 1 | VCC | Fuente de alimentación positiva de la pantalla LCD (3,3 V ~ 5 V) |
| 2 | Tierra | Tierra de alimentación de la pantalla LCD |
| 3 | Tierra | Tierra de alimentación de la pantalla LCD |
| 4 | CAROLINA DEL NORTE | Indefinido, reservado |
| 5 | CAROLINA DEL NORTE | Indefinido, reservado |
| 6 | CAROLINA DEL NORTE | Indefinido, reservado |
| 7 | CLK | Señal de reloj del bus SPI de la pantalla LCD |
| 8 | Adventista del Séptimo Día | Señal de datos de escritura del bus SPI de la pantalla LCD |
| 9 | RS | Señal de selección de registro/datos en pantalla LCD, nivel bajo: registro, nivel alto: datos |
| 10 | RST | Señal de reinicio de LCD, reinicio de nivel bajo |
| 11 | CS | Señal de selección de chip LCD, habilitación de nivel bajo |
Documentación del producto (versión de Arduino de 11 pines)
- Manual de usuario del módulo SPI Arduino de 1,8 pulgadas
- Diagrama de tamaño del módulo SPI Arduino de 1,8 pulgadas
- Hoja de datos de la pantalla TFT de 1,8 pulgadas
- Diagrama esquemático del módulo SPI Arduino de 1,8 pulgadas
- Hoja de datos del controlador IC ST7735S

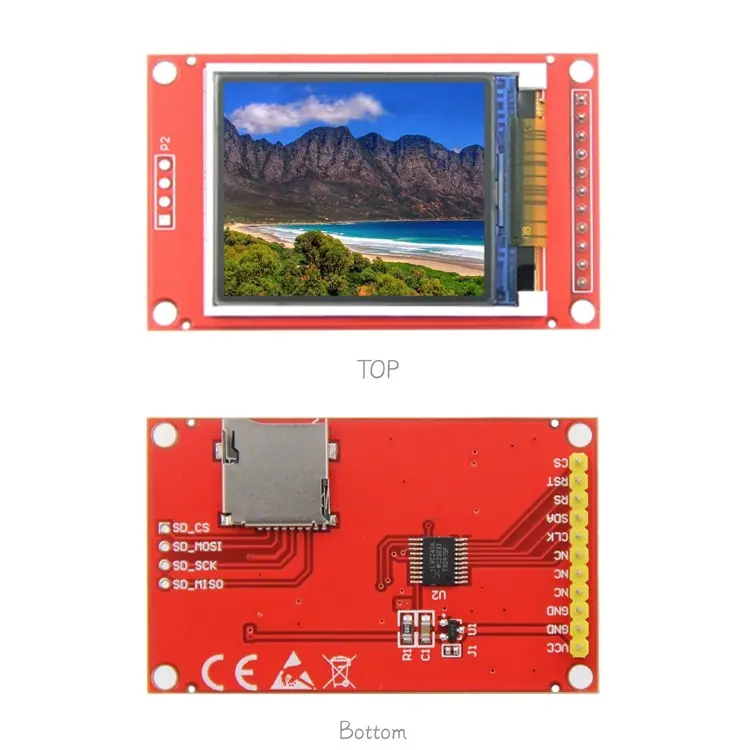

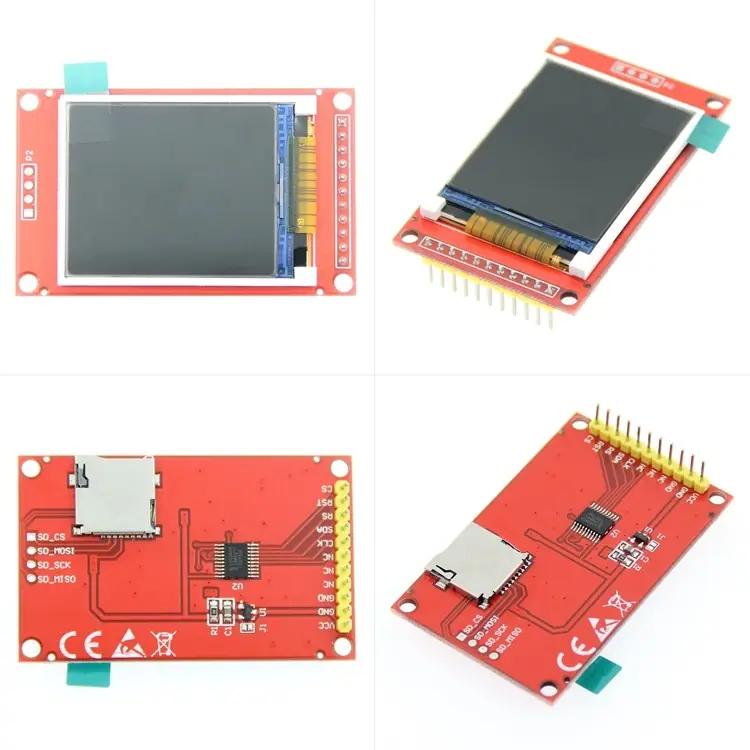

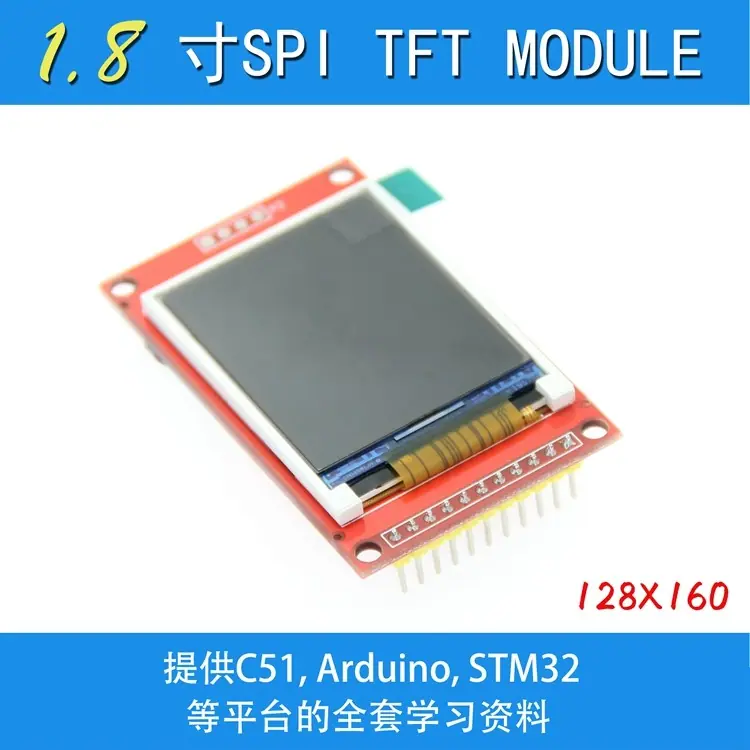

Imagen del producto(Versión de Arduino de 11 pines)

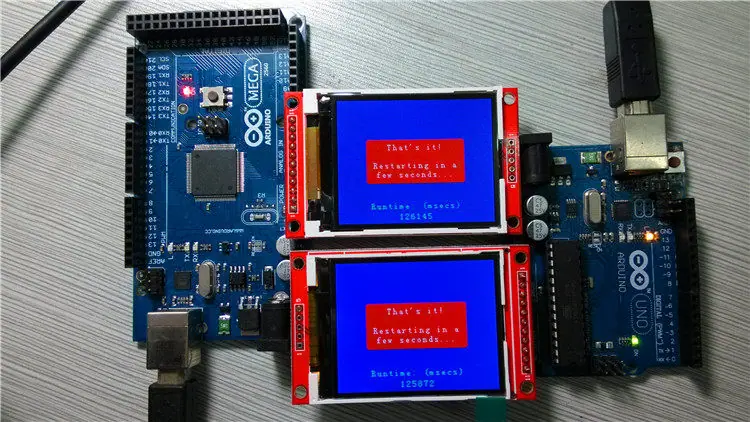

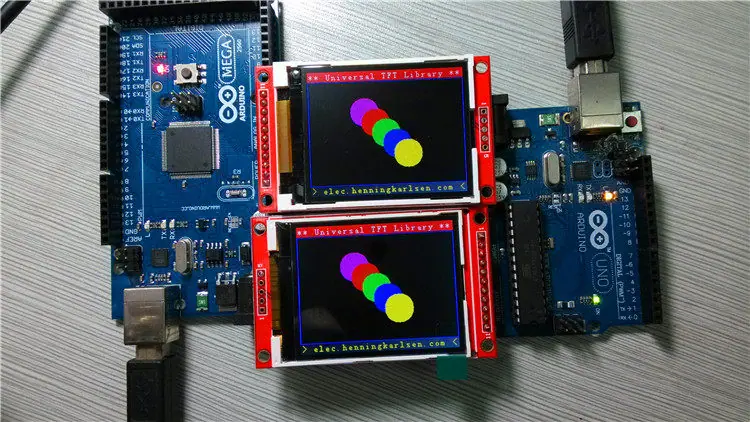

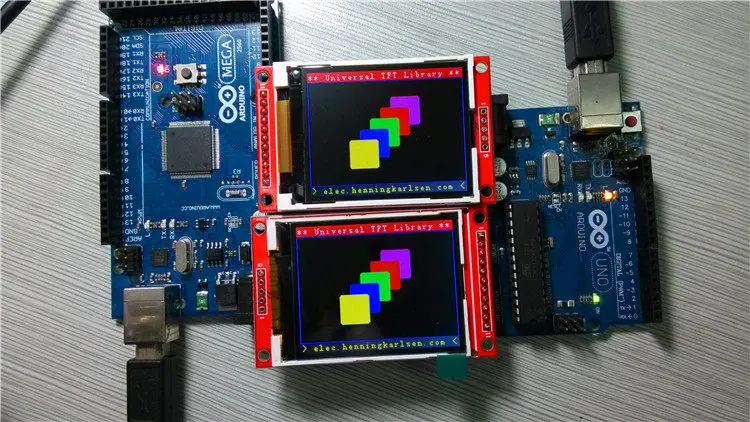

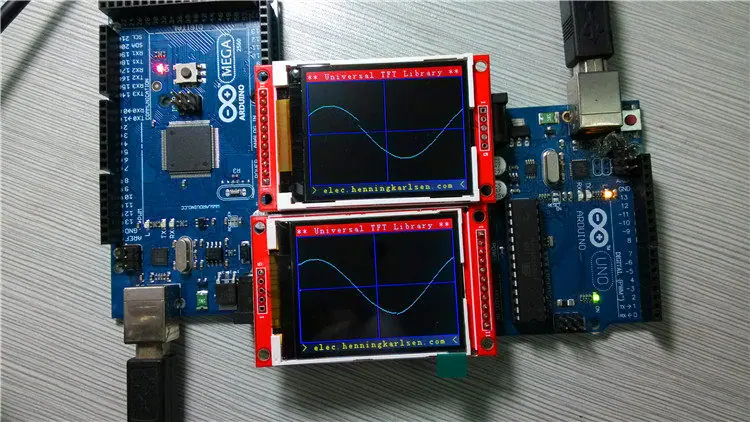

Imágenes del producto (versión de Arduino de 11 pines compatible)
