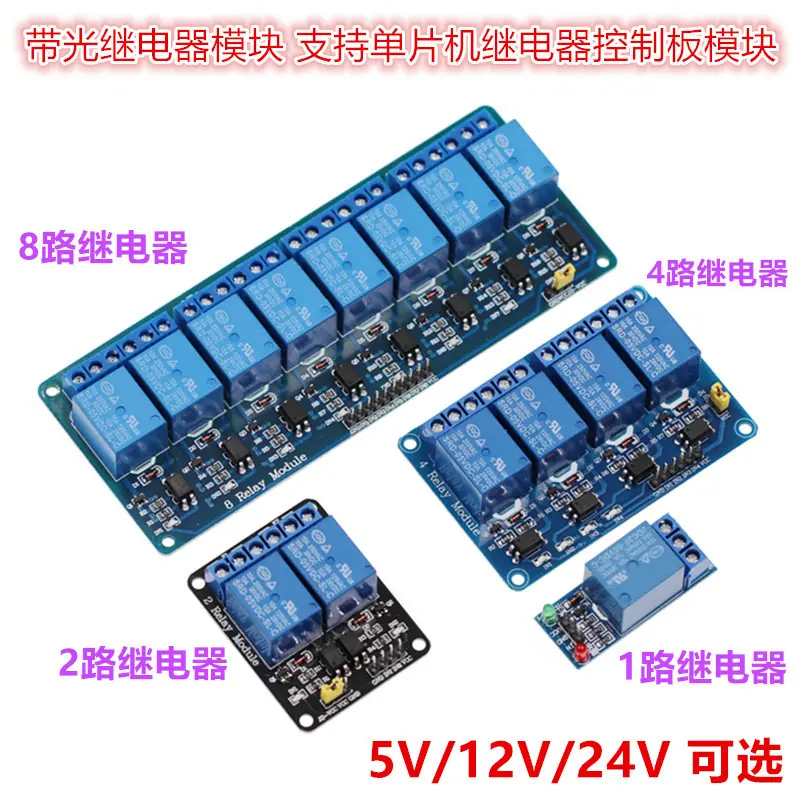

Panel de control de relés de 1/2/4/8 vías 5V/12V/24V con optoacoplador y luz indicadora de salida de relé

usar:

1. Soporta todo el control de microordenador de un solo chip.

2. Campo industrial;

3、Control PLC；

4. Control inteligente del hogar;

【Características】
Usando relés de alta corriente,CA 250 V10ADC30V10A
Cableado independiente de la parte de contacto, fiable
Interfaz estándar, se puede expandir en varias placas de desarrollo
Tiene agujeros para tornillos fijos para una fácil instalación
Adecuado para varias plataformas como 51/AVR/AVR/ARM

Descripción del módulo:
1. Este módulo cumple con los estándares, y hay una ranura de aislamiento entre el área de control y el área de carga;
2. Adopta un diseño de placa de circuito FR-4 de doble cara, producido utilizando el proceso SMT;
3. Controlado por relés;
4、Con indicación de acción de relé, se ilumina al energizarse, no se ilumina al desenergizarse;
5. Cuando hay una señal de bajo nivel en el extremo de entrada de señal, el extremo común y el extremo normalmente abierto se conectarán;
6. Los relés pueden controlar directamente varios dispositivos y cargas;
7、tiene 4 contactos normalmente abiertos y 4 contactos normalmente cerrados;
8. El terminal azul KF301 es más conveniente para conectar la línea de control.
9、Tamaño del módulo:75mm * 55mm* 18.5mm(largo*ancho*alto), peso neto: 61g
10、Hay 4 agujeros para pernos fijos, agujero de 3,1 mm, espaciado 68 mm*48 mm
11、Los productos terminados pasan las pruebas funcionales y de estabilidad muy convenientemente

Segunda interfaz de módulo:
1、VCC：conectarAlimentación de 5V positiva
2、GND：Conectar al negativo de la fuente de alimentación de 5V
3、IN1-IN4: terminal de disparo de señal, nivel bajo válido

Terminal de salida de relé: Hay una interfaz de 12 cables, y todas las interfaces se pueden cablear directamente, lo que es conveniente para los usuarios.
1、NO1--NO4：Interfaz normalmente abierta del relé, flotante antes de energizar el relé, cortocircuitada a COM después de la energización
2. Interfaz común de relé COM1--COM4
3、NC1--NC4：interfaz normalmente cerrada de relé, cortocircuitada a COM antes de que el relé se energice, flotante después de la energización
