Martillo Perforador Neumático Perforación de Túneles Perforación de Roca en Túneles Martillo Perforador de Mano Perforadora de Roca Pequeña Neumática

Introducción del producto de perforación neumática de roca

Una perforadora de percusión accionada por aire comprimido. Según su método de propulsión, se divide en perforadoras portátiles, perforadoras neumáticas, perforadoras telescópicas de elevación y perforadoras de riel.

Categorías de productos de perforadoras neumáticas para roca

La clasificación común en ingeniería se basa en el método de apoyo del taladro de roca.

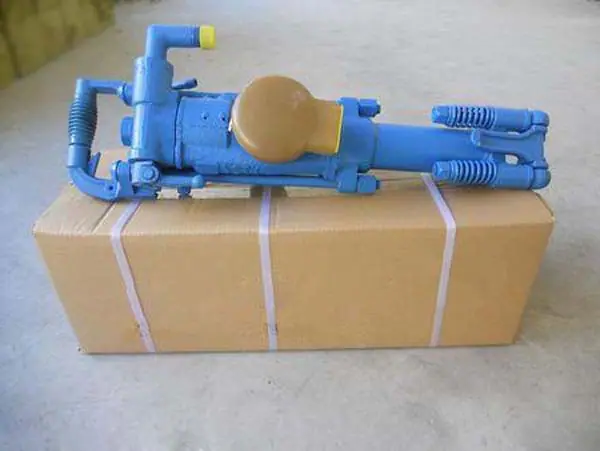

(1) Perforadoras de roca manuales. Este tipo de perforadora es ligera, generalmente pesa menos de 25 kg y se opera manualmente. Permite perforar diversos barrenos de diámetro pequeño y poco profundos. Generalmente, solo perfora barrenos descendentes y casi horizontales. Debido a su operación manual, la intensidad de trabajo es alta, la energía de impacto y el torque son bajos, y la velocidad de perforación es lenta, por lo que rara vez se utiliza en minas subterráneas. Entre las perforadoras de roca que pertenecen a esta categoría se incluyen los modelos Y3 e Y26.

(2) Perforadoras de roca con patas neumáticas. Este tipo de perforadora se instala sobre patas neumáticas para su funcionamiento. Estas patas desempeñan una función de soporte y propulsión, lo que reduce la intensidad de trabajo del operador. Su eficiencia de perforación es mayor que la anterior. Permite perforar barrenos horizontales o inclinados con una profundidad de 2,5 m y un diámetro de 34,42 mm. Se utiliza ampliamente en minas. Modelos como el YT23 (7655), el YT24, el YT28 y el YTP26 pertenecen a este tipo de perforadora.

(3) Martillo Perforador Telescópico Hacia Arriba: Este tipo de martillo perforador tiene su pata neumática y unidad principal en el mismo eje longitudinal y están integrados, de ahí el nombre "martillo perforador telescópico." Se utiliza para perforar barrenos ascendentes de 60° a 90° y se usa principalmente para operaciones de perforación de roca en áreas mineras y risers. Generalmente pesa alrededor de 40 kg, tiene una profundidad de perforación de 2 a 5 m y un diámetro de agujero de 36 a 48 mm. El martillo perforador YSP45 pertenece a este tipo.

(4) Perforadora de roca de riel. Este tipo de perforadora es pesada (generalmente de 35 a 100 kg) y suele instalarse sobre los rieles de un vehículo de perforación o sobre un bastidor de columna, por lo que se denomina perforadora de roca de riel. Puede perforar barrenos horizontales y direccionales con un diámetro de 40 a 80 mm y una profundidad generalmente superior a 5-10 m, pudiendo alcanzar los 20 m. Modelos como el YG40, el YG80, el YGZ70 y el YGZ90 pertenecen a esta categoría.

Principio de funcionamiento del taladro neumático de roca

Cuando el martillo neumático está en funcionamiento, la presión del aire cambia alternativamente y entra en las cámaras trasera y delantera del cilindro, impulsando el pistón hacia adelante y hacia atrás. El aire comprimido también actúa sobre la tapa trasera o delantera del cilindro, provocando que el martillo se mueva hacia adelante o hacia atrás. Por lo tanto, el martillo vibra y genera una fuerza de perforación.

Componentes de la máquina perforadora de roca neumática

Las perforadoras de roca neumáticas consisten principalmente en conjuntos de cilindro-pistón, dispositivos de distribución de aire, mecanismos de rotación del cincel, válvulas de control y mecanismos de lavado-soplado. Las perforadoras de roca neumáticas pueden operarse con soporte manual, llamadas perforadoras de roca de mano; las que utilizan soportes neumáticos se llaman perforadoras de roca con soporte neumático; las que utilizan rieles de soporte neumáticos se llaman perforadoras de roca con riel de soporte; y algunas tienen una o más perforadoras de roca montadas en un solo bastidor, llamadas equipos de perforación de roca.
