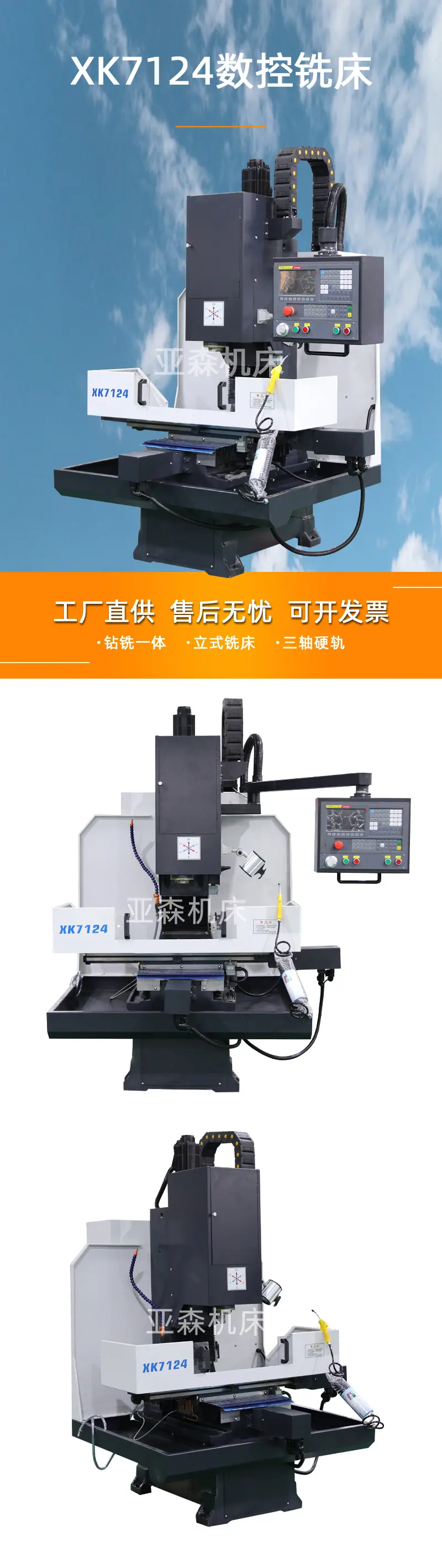

Xk7124 Fresadora CNC Semi-Protegida CNC Fresadora CNC Pequeño Centro de Mecanizado Vertical
Cantidad
Número de producto:XK7124
Nombre del producto:Centro de Mecanizado Pequeño
Sistema Estándar:Guangzhou Keyuan 1000
Descripción del Producto:
1. Corte de línea recta y arco: Puede completar el fresado fino de líneas rectas y arcos en cualquier ángulo, y la perforación y roscado multipunto.
2. Transmisión sin holgura: Utiliza un husillo de bolas precargado, mejorando en gran medida la velocidad y la precisión.
3. Sistema protector adecuado para procesamiento y enseñanza, temporización electrónica, lubricación fuerte para prevenir deficiencia artificial de aceite y rayado de las superficies de la guía.
4. Alta Fiabilidad: El cuerpo de la máquina adopta un proceso de fundición avanzado y tratamiento de envejecimiento, y el grado de fundición cumple con los estándares nacionales.
|
Modo de elemento de proyecto modelo |
Unidad |
parámetro |
|
tamaño del escritorio de trabajo |
mm |
1000x260 |
|
Recorrido del eje X/Y/Z |
mm |
500/280/400 |
|
Distancia desde la cara final del husillo hasta la mesa de trabajo |
mm |
120-520 |
|
Distancia desde el centro del husillo hasta la columna |
mm |
350 |
|
Carga máxima del banco de trabajo |
kilogramo |
300 |
|
Banco de trabajo con ranura en T |
mm |
3-16x60 |
|
Avance rápido del eje X/Y/Z |
m/min |
12/12/10 |
|
Especificaciones de guías X/Y/Z |
mm |
Calibrador duro de tres ejes |
|
precisión de posicionamiento |
mm |
±0,01 |
|
Repetibilidad |
mm |
±0,008 |
|
Unidad mínima de posicionamiento |
mm |
±0,001 |
|
Velocidad máxima del husillo |
rpm |
6000 |
|
Cono del extremo del husillo |
mm |
BT40-120 |
|
Almacén de herramientas |
piezas |
ninguno |
|
Sistema controlador |
/ |
Keyuan 1000 |
|
Potencia del motor del eje X/Y/Z |
norte |
6+6+7.7 |
|
Potencia del motor del husillo |
Kw |
3.7 |
|
Peso de la máquina |
kilogramo |
1550 |
|
Dimensiones |
mm |
1800x1650x2150 |
Configuración aleatoria:
|
NO |
Contenido de configuración |
|
|
1 |
Sistema CNC: Keyuan 1000 |
|
|
2 |
Velocidad Máxima del Husillo: 6000rpm |
|
|
3 |
Modo de rotación del husillo: correa |
|
|
4 |
Conicidad del husillo: BT40/120 |
|
|
5 |
Recorrido de la mesa de trabajo: 500x280x400m |
|
|
6 |
Sin cambiador de herramientas, tres portaherramientas simples opcionales |
|
|
7 |
Velocidad de movimiento rápido: 12/12/10m/min |
|
|
8 |
(1) Sistema de enfriamiento de corte (2) Sistema de lubricación automática (3) Dispositivo de corte y soplado (4) Luces de trabajo a prueba de explosiones (5) Pernos de ajuste horizontal y espaciadores (6) Radiador de caja eléctrica (7) Dispositivo de pretensado de tornillo de tres ejes (8) Almacenamiento de programa (9) Interfaz RS232 y Cable de Comunicación de 5 metros |
(10) Dispositivo de limpieza interna: pistola de aire (11) Generador de pulsos manual: volante (12) Transformador (13) Cubierta protectora telescópica de tres ejes (14) Lámina metálica protectora externa (15) Roscado rígido (16) Certificado de prueba de precisión (17) Manual de electrodoméstico (18) Manual de usuario (19) Manual de Operación del Programa |
