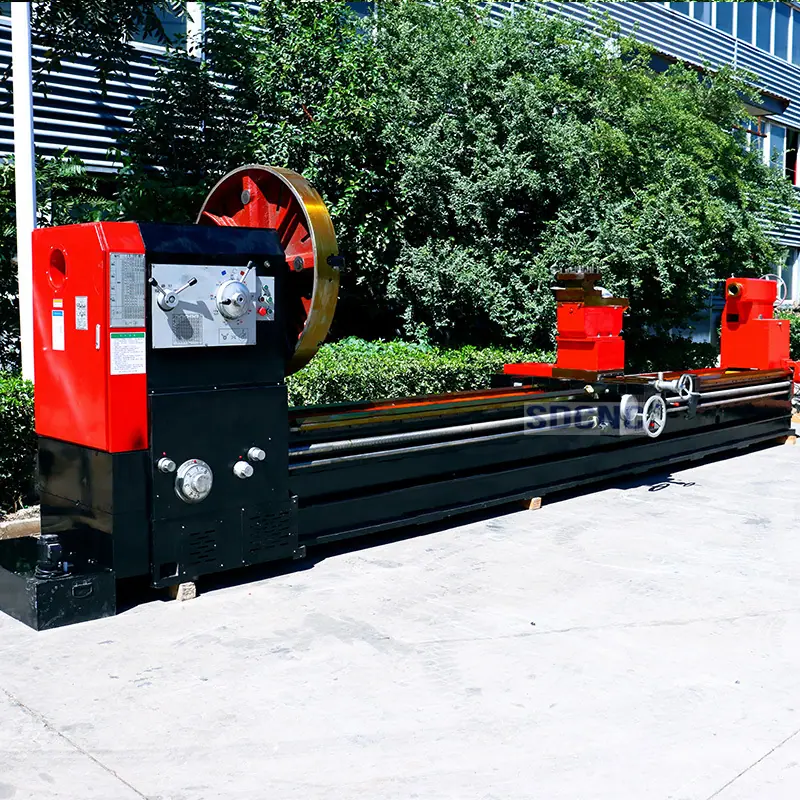

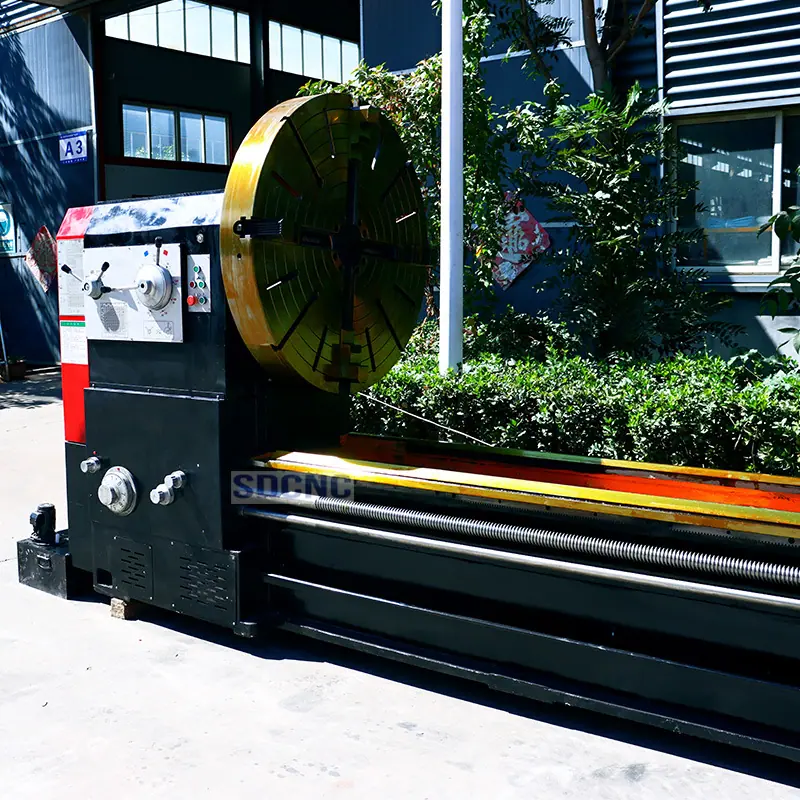

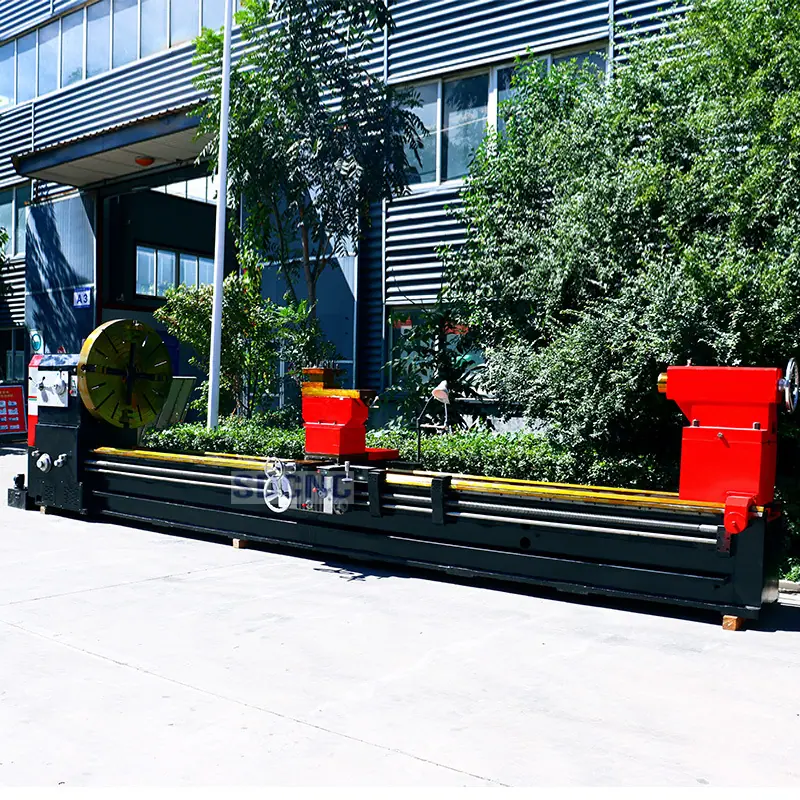

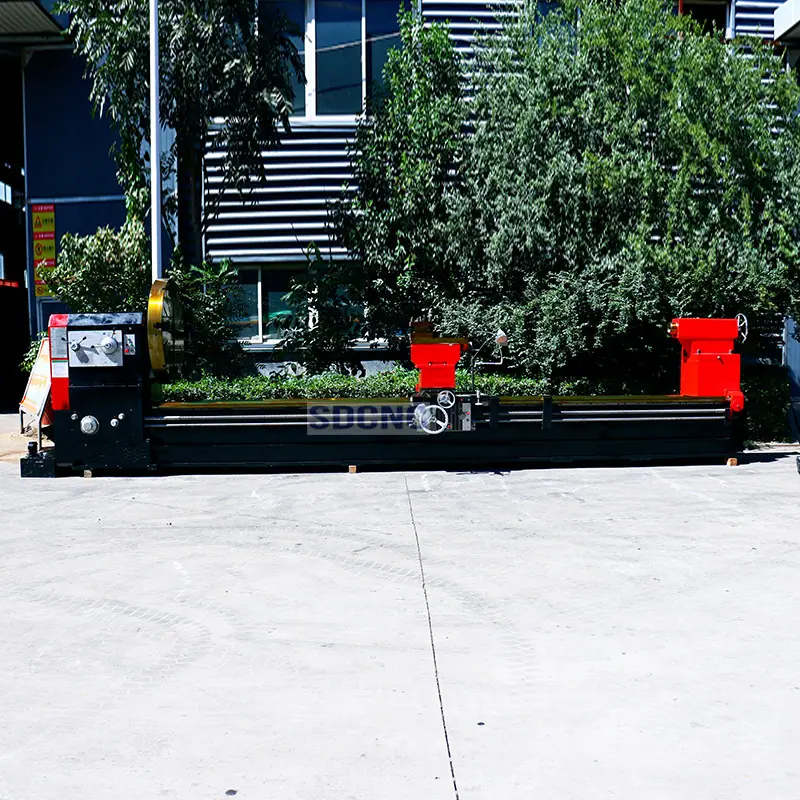

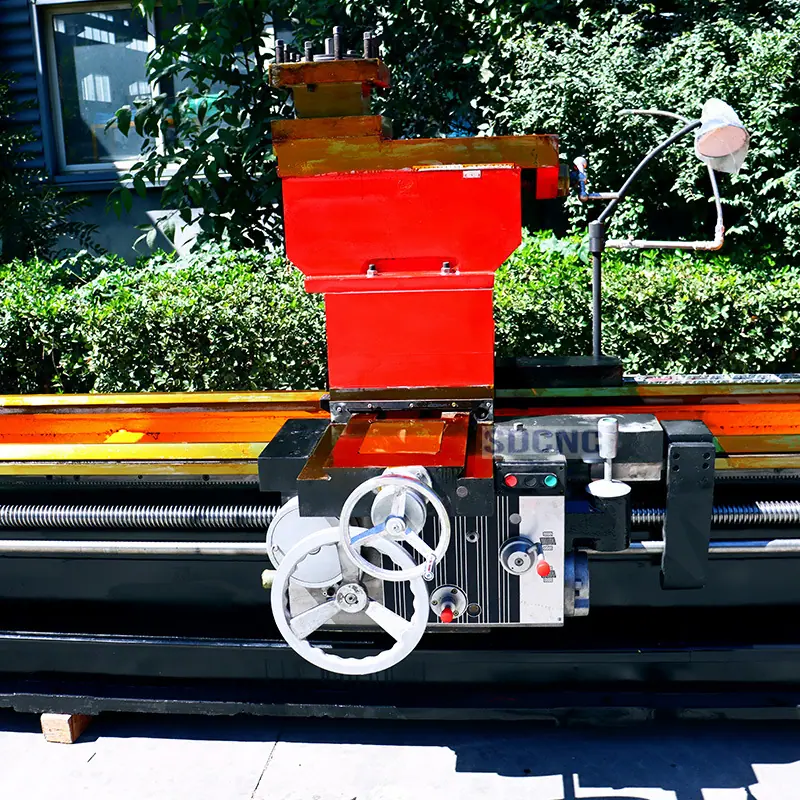

Torno Horizontal de Trabajo Pesado CW61150 Cama Integral de Corte Pesado Torno de Riel Duro Torno Ordinario Horizontal de 5 m

modelo

CW61150

Diámetro de rotación de la pieza de trabajo de la bancada

mm

1500

Diámetro de rotación del portaherramientas

mm

1100

Longitud de la pieza de trabajo

mm

5000

Diámetro interior del orificio del husillo

mm

Φ130

Cono del orificio del husillo delantero

mm

Métrico140

Rango de velocidad del husillo (avance)

r/min

3.15-315

Rango de velocidad del husillo (inversa)

r/min

3.5-291

Diámetro interior del husillo y tipo de cabezal del husillo

mm

130（5#）

Tipo de velocidad de rotación hacia adelante del husillo

21amable

Tipo de velocidad del husillo al invertir

12amable

Avance longitudinal por revolución del husillo

nuii/r

0,1-12（56amable)

Avance transversal por revolución del husillo

nuii/r

0,05-6（56amable)

Avance horizontal del portaherramientas inferior

mm

520

Carrera de apoyo de la herramienta superior

mm

300

Distancia vertical desde el centro del husillo hasta la base de instalación de la herramienta

mm

48

Ángulo de rotación del plato giratorio del portaherramientas

mm

erudito90Cada vez

Sección de herramientas

mm

45*45

Portaherramientas velocidad de movimiento rápido (portaherramientas pequeño)

m/min

935

Portaherramientas velocidad de movimiento rápido (longitudinal)

m/min

3740

Portaherramientas velocidad de movimiento rápido (horizontal)

m/min

1870

Diámetro de la manga superior

mm

160

Carrera máxima del manguito superior

300

Conicidad del orificio cónico del manguito superior

Mohs6#

Rosca métrica (número de tipos)

kilogramo

1-120(44)mrm

Rosca en pulgadas (número de tipos)

1/4-28(31) h.p.p.

Hilo del módulo (número de tipos)

0.5-60(45)mm

Paso de diámetro de rosca (número de tipos)

1/2-56（38）DP

potencia del motor principal

KW

22

Peso neto aprox.

kilogramo

8500
