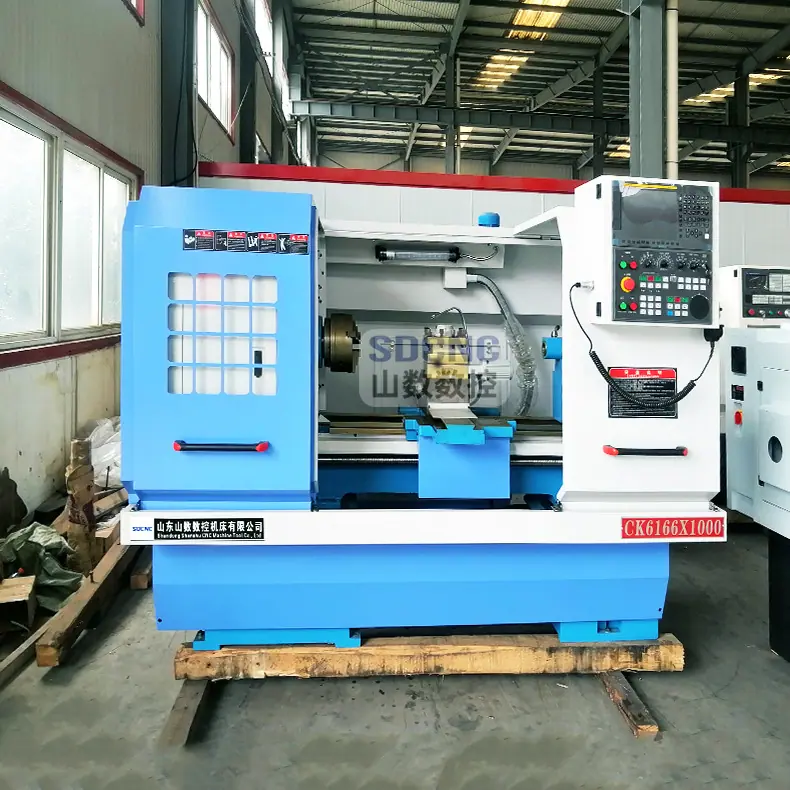

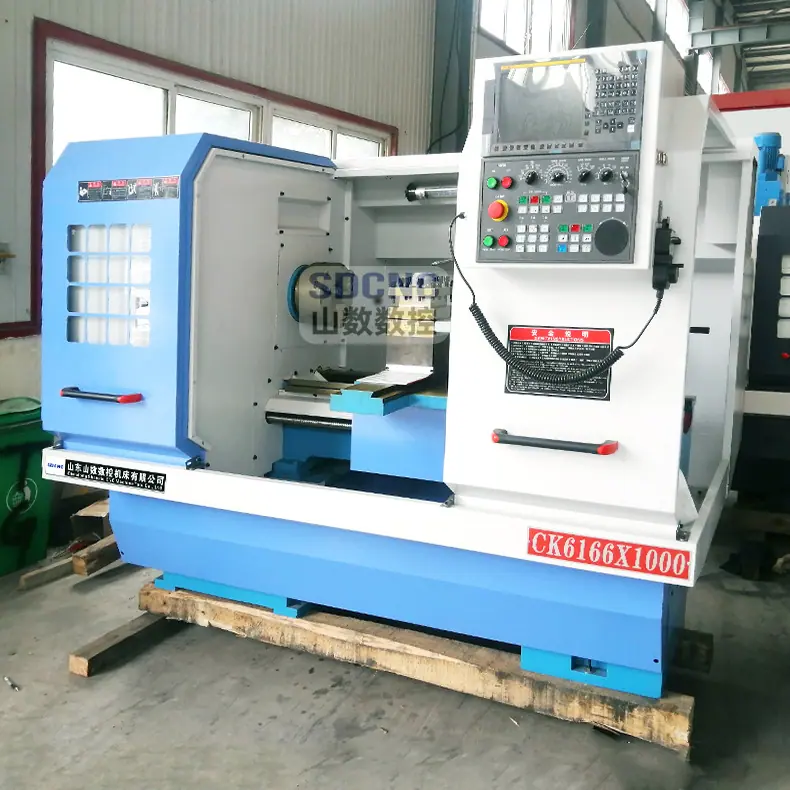

Torno CNC Cak6166 Cama Integral Torno Horizontal 6166X1000 Máquina Herramienta CNC Abertura Grande Económico
Cantidad
|
Los principales parámetros técnicos |
PRESUPUESTO |
Unidades |
CAK6166B CAK6166C |
|
Diámetro máximo de rotación del lecho |
Columpio sobre la cama |
mm |
660 |
|
Diámetro máximo de rotación en la corredera horizontal |
Balanceo sobre carro transversal |
mm |
380 |
|
Longitud máxima de la pieza de trabajo |
Distancia entre centros |
mm |
750/1000/1500/2000/3000 |
|
Rango de diámetro del orificio del husillo |
Orificio del husillo |
mm |
(80 para B),[105 para C] |
|
Cono del orificio del husillo |
Cono del orificio del husillo |
- |
(φ90 1:20 para B),[φ113 1:20 para C] |
|
Modelo de nariz de huso |
Tipo de punta de husillo |
- |
(D8 para B),[D8 para C] |
|
Serie de velocidades del husillo |
Pasos de velocidad del husillo |
- |
Manual 3 pasos (opcional: Opt. Continuo) |
|
Rango de velocidad del husillo |
Rango de velocidad del husillo |
rpm |
21-150, 66-500, 162-1500 (Opción 100-1600) |
|
Tipo de portaherramientas |
Torreta/puesto de herramientas |
- |
Portaherramientas eléctrico de 4 posiciones Electric4 position |
|
Tamaño de la herramienta |
Tamaño de la herramienta |
mm |
25x25 |
|
Recorrido del eje X |
Recorrido del eje X |
mm |
330 |
|
Recorrido del eje Z |
Recorrido del eje Z |
mm |
750/1000/1500/2000/3000 |
|
Velocidad de avance rápido del eje X |
Desplazamiento rápido del eje X |
mm/min |
6000 |
|
Velocidad de avance rápido del eje Z |
Desplazamiento rápido del eje Z |
mm/min |
10000 |
|
Diámetro del manguito del contrapunto |
Diámetro del eje del contrapunto |
mm |
75 |
|
Cono de manguito de contrapunto |
Cono del eje del contrapunto |
- |
MT5 |
|
Recorrido del manguito del contrapunto |
Recorrido del eje del contrapunto |
mm |
150 |
|
Motor de husillo |
Motor del husillo principal |
kilovatios |
7.5 |
|
motor de la bomba de enfriamiento |
Motor de la bomba de refrigerante |
kilovatios |
0,125 |
|
Peso de la máquina Peso de la máquina |
Peso para 750 |
kilogramo |
2650 |
|
Peso por 1000 |
kilogramo |
2750 |
|
|
Peso para 1500 |
kilogramo |
2850 |
|
|
Peso para el año 2000 |
kilogramo |
3350 |
|
|
Peso para 3000 |
kilogramo |
4150 |
|
|
Dimensiones Dimensión total |
Dimensión para 750 |
mm |
2550x1750x1850 |
|
Dimensión para 1000 |
mm |
2750x1750x1850 |
|
|
Dimensión para 1500 |
mm |
3250x1750x1850 |
|
|
Dimensión para 2000 |
mm |
3700x1750x1850 |
|
|
Dimensión para 3000 |
mm |
4710x1750x1850 |
