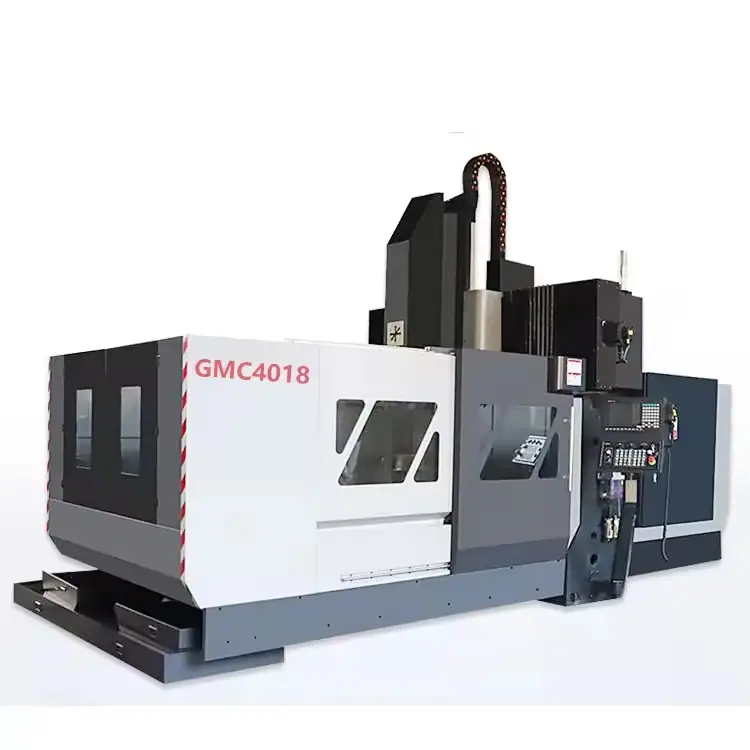

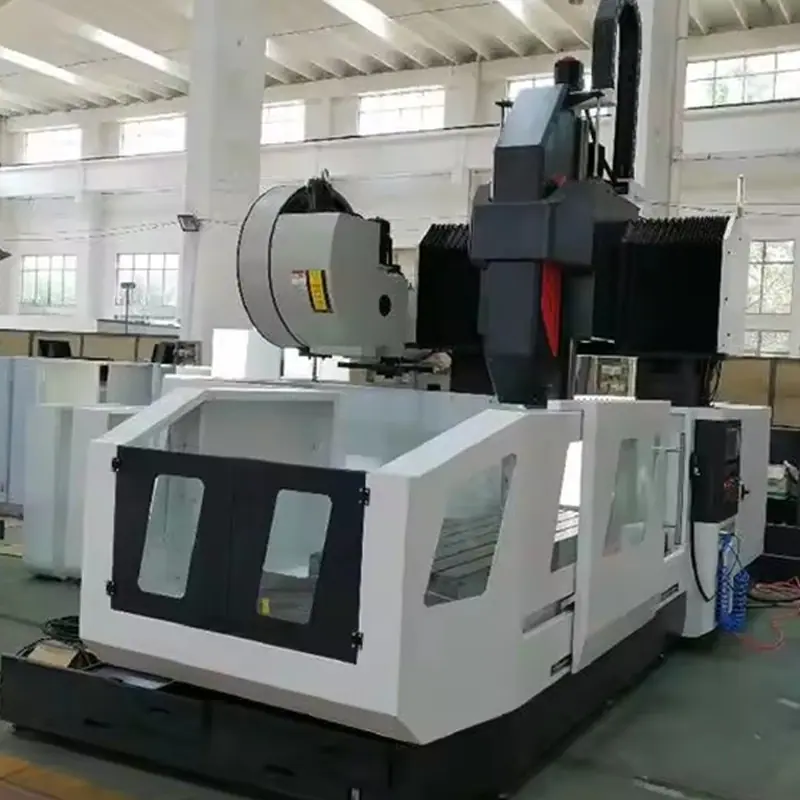

Centro de Usinagem Gantry GMC4018 Fresadora CNC 4018 Corte Potente Centro de Usinagem Gantry Opcional

parâmetro

Especificações

GMC4018

Xeixo

Curso do eixo X

4000mm

Seixo

Curso do eixo Y

1800 mm

Zeixo

Curso do eixo Z

800 mm

Extremidade do fuso voltada para bancada

Distância entre a ponta do fuso e a superfície da mesa de trabalho

140-940 mm

Subdividir do centro para a frente das colunas

Distância do eixo do fuso à superfície da coluna

450 mm

A distância entre os dois pilares

Distância entre duas colunas

1800 mm

A distância da bancada até a viga

Distância entre a mesa de trabalho e a viga

1200 mm

XMovimento rápido do eixo

X velocidade de deslocamento rápido

10m/min

SMovimento rápido do eixo

Velocidade de deslocamento rápido Y

12m/min

ZMovimento rápido do eixo

Velocidade de deslocamento rápido Z

12m/min

avanço de corte

Velocidade de alimentação de corte

1-10m/min

Torque do motor de manutenção de três eixos

Torque do servo motor de três eixos

X/Y/Z:40/30/30N.m

Área de bancada

Tamanho da mesa

4000×1600mm

capacidade de peso

Máx. carga da mesa de trabalho

3500 kg

Altura elevada da mesa de trabalho em relação ao solo

Distância da mesa ao chão

Aprox. 950 mm

TSulco

Slot T (número-largura-passo)

9×22mm

Tipo de conexão

Tipo de conexão

cinto

Velocidade máxima

Velocidade máx. do fuso

6000 rpm

Furo cônico do fuso

Conicidade do fuso

BT50

potência do motor principal

Potência do motor principal

15KW

precisão de posicionamento (JISpadrão)

Precisão de posicionamento (padrão JIS)

±0,005/300 mm

Repetibilidade (JISpadrão)

Precisão de posicionamento repetitivo (padrão JIS)

±0,003mm

peso

Peso da máquina

Aproximadamente 38000Kg

Dimensões

Dimensão global

Aprox. 8500×3000×3400mm
