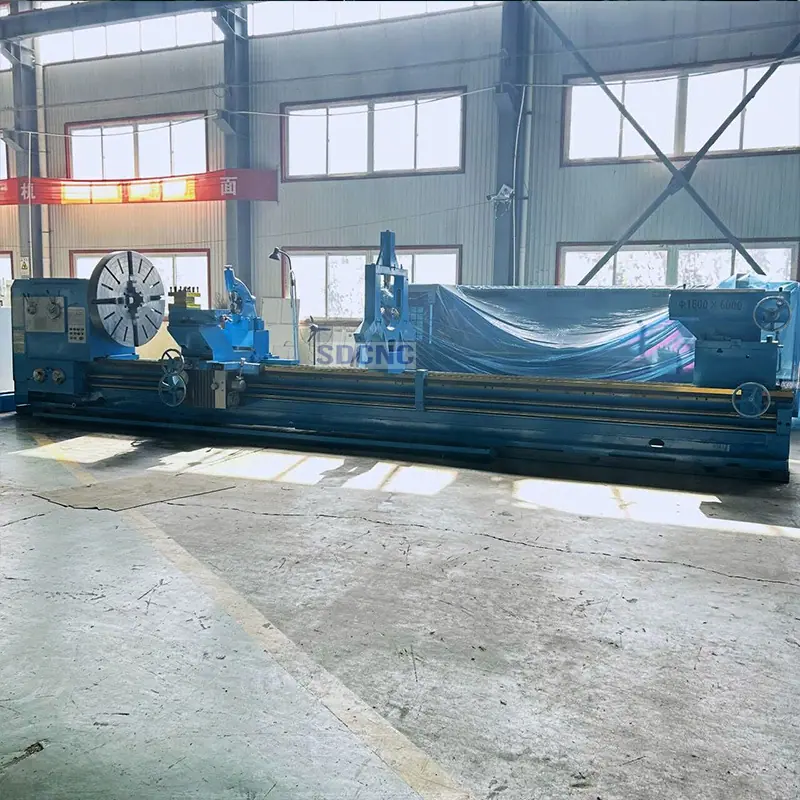

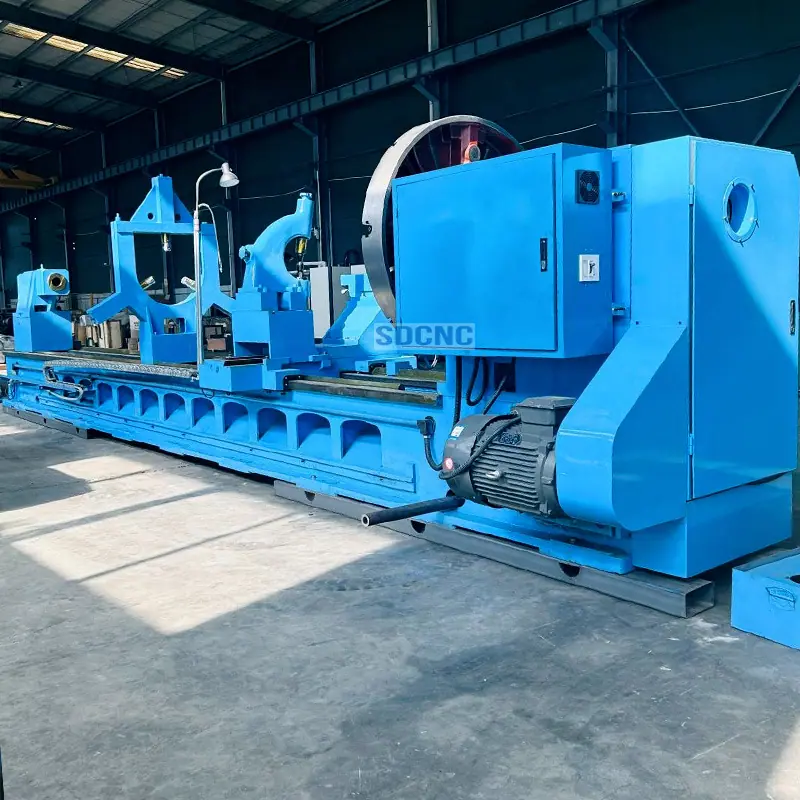

Torno comum CW61160 de serviço pesado com grande furo, montado no chão, torno geral 61160 para tornear, máquina-ferramenta horizontal forte

O diâmetro de rotação da grande peça de trabalho na base

Φ1600/1800 mm

Diâmetro do furo do fuso

Φ105 mm
Φ130mm

Comprimento máximo da peça

1500, 3000, 5000, 6000, 8000, 15000 mm

Furo frontal cônico do fuso

Φ120mm
Métrica Φ140

Largura da grade da cama

1100 mm

Número e alcance da velocidade do furo do fuso para frente

21 tipos 2-200 rpm

Grande diâmetro de rotação da peça de trabalho no porta-ferramentas

Φ1200Φ/1400 mm

reverter

12 tipos 2,24-178 rpm

Comprimento máximo de giro

1300, 2800, 4800, 5800, 7800, 14800 mm

Distância vertical da linha central do fuso até a superfície de suporte da ferramenta

48 mm

Insira a haste com diâmetro grande no furo do eixo

Φ103mm
Φ128 mm

Dimensões da seção transversal da ferramenta (altura x largura)

45×45mm

Número de avanços longitudinais e transversais por rotação do fuso

56 tipos

Ângulo de rotação do porta-ferramentas

Faixa de avanço do apoio da ferramenta por rotação do fuso longitudinalmente

0,1-12 mm/r

Sela longa viagem

1450-14950 mm

Horizontal (1/2 da vertical)

0,05-6 mm/r

Porta-ferramentas grande curso horizontal

630mm

Suporte de ferramenta superior (1/4 do comprimento vertical)

0,025-3 mm/r

O curso dos apoios da ferramenta superior e inferior por rotação da placa de escala

0,05 mm

Número efetivo e alcance da rosca métrica

43、1-120 mm

Curso longo do poste de ferramentas superior

300 mm

Número válido e alcance de rosca britânica

29, 28-3/8 dentes/polegada

Velocidade de movimento rápida do porta-ferramentas

retrato

3470 mm/minuto

Número válido e intervalo de threads de módulo

45、0,5-60 mm

Horizontal

1870 mm/minuto

Número válido e intervalo de roscas de passo diametral

25、1-56 mm

Porta-ferramentas superior

935 mm/minuto

modelo

CB—B10

.Diâmetro e curso da manga

Φ190×300mm

Volume de óleo

12L/min

Conicidade da manga do cabeçote móvel

Métrica 80

pressão do trabalho

12-14 kg/cm2

Movimento lateral do contraponto

+25

Velocidade da bomba de óleo

1500rpm

Modelo e potência do motor principal

Y180L-4 30/22 kW

Especificações e modelos de correia em V de acionamento da bomba de óleo

1200A/1300A/1372A

Especificações e modelos da correia trapezoidal rotativa principal

2540 °C, 2880 °C

Especificações da máquina-ferramenta (mm)

Φ160×5000/Φ200×5000

Modelo e potência do motor rápido do slide

JC02-21-2-1,5 kW

Comprimento total (mm)

8100/8100

Modelo e potência da bomba de resfriamento

JCB-45 0,15 kW

Largura total (mm)

2320/2320

Fluxo da bomba de resfriamento

45L/min

Altura total (mm)

2000/2200

Mandril de quatro garras (opcionalmente maior)

Φ1250、Φ1400mm

Peso líquido da máquina (kg)

17600/20500

Suporte central (opcional)

Φ50-Φ600 mm

Capacidade máxima de carga (kg)

10000/10000

Porta-ferramentas (opcional)

Φ50-Φ220 mm

(Os dados relacionados a outras especificações aumentarão ou diminuirão de acordo)

Rolo (opcional)
