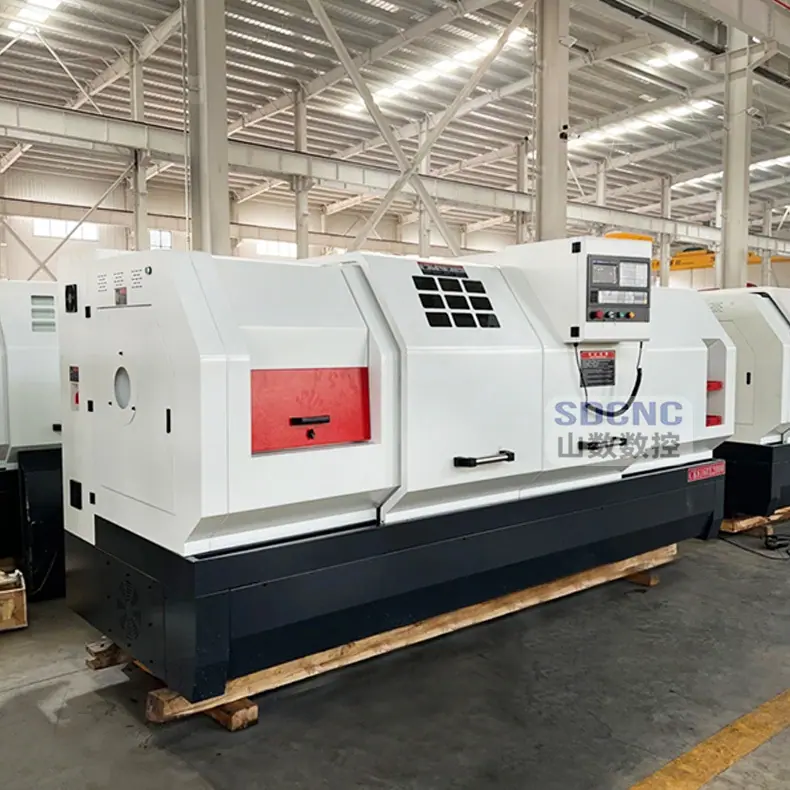

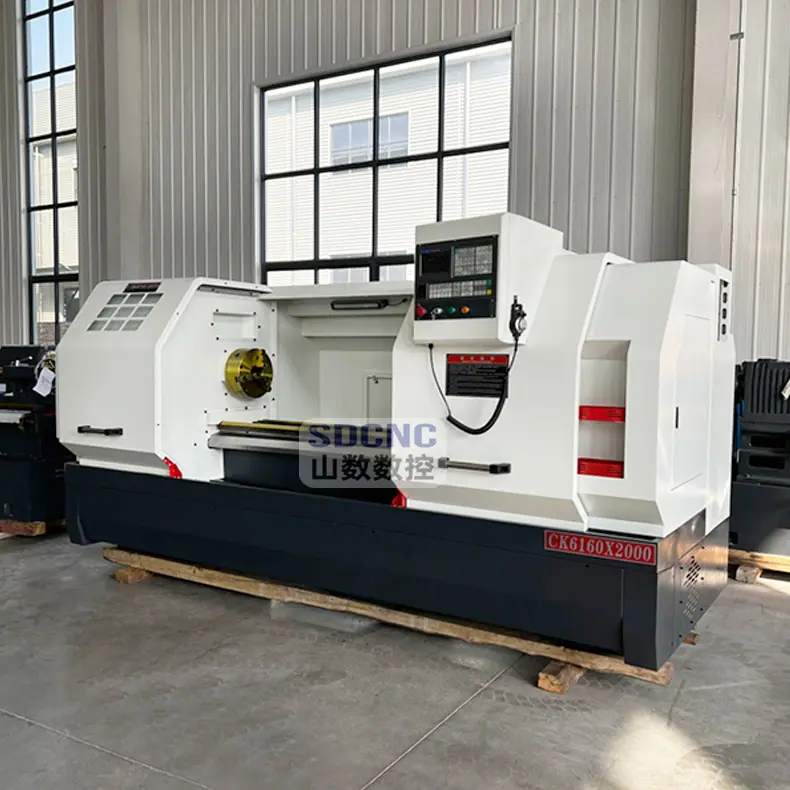

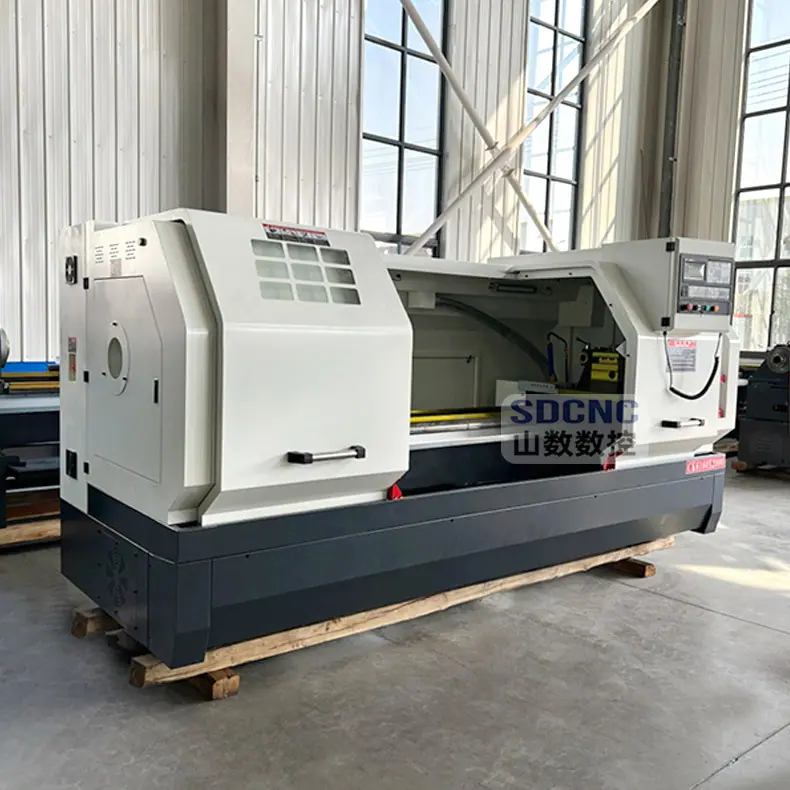

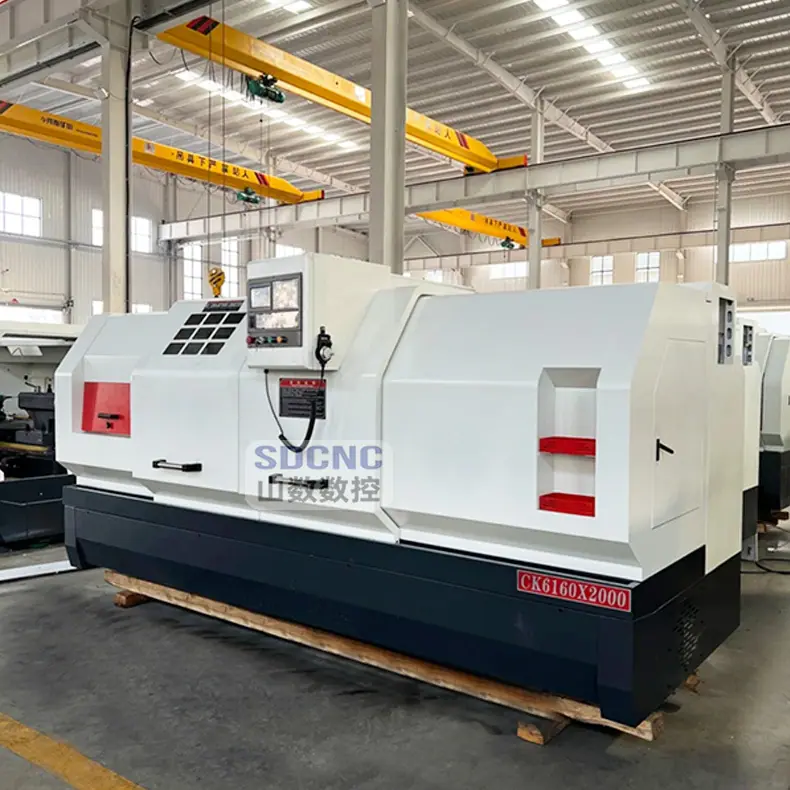

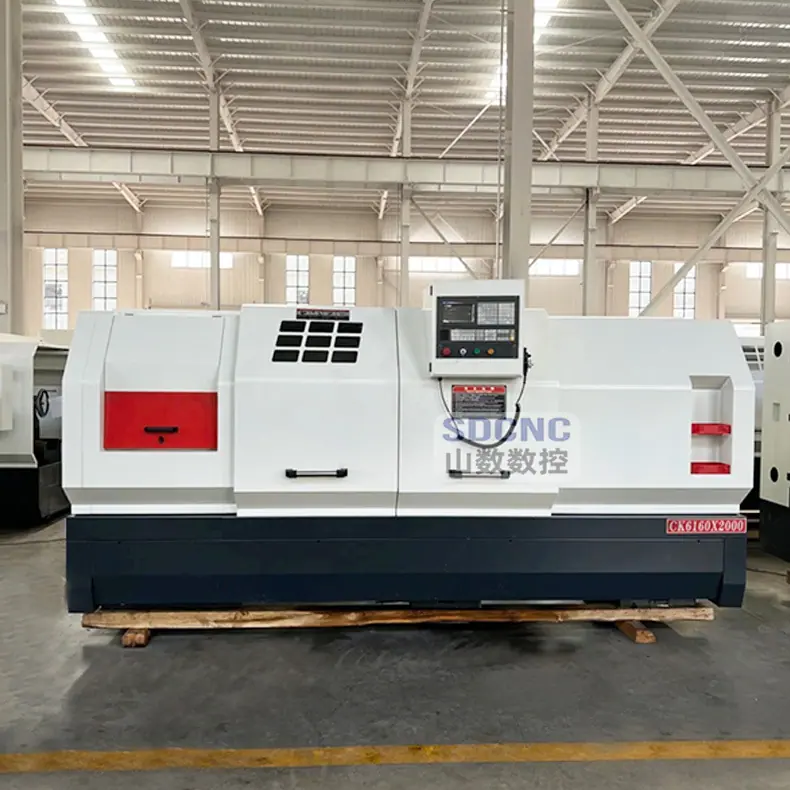

Torno Horizontal Ck6160 Torno CNC 6160X 2.82m Agujero Torno de Servicio Pesado Suministro Directo del Fabricante con Sistema Guangshu

parámetro

modelo

CK6160

Rango de procesamiento

Diámetro máximo de rotación del lecho

600 mm

Diámetro máximo de rotación de la placa de arrastre

330 mm

Longitud máxima de la pieza de trabajo

750/1000/1500/2000/3000

ancho de la cama

440 mm

Huso

Rango de velocidad del husillo

transmisión manual

Baja velocidad 30~160 r/min Velocidad media 130~500 r/min Alta velocidad 380~1500 r/min

Tipo de husillo/apertura del husillo

Husillo de soporte de tres puntos/apertura Φ82, apertura Φ105 opcional

Tipo de cabezal de husillo/cono

A2-8

arrojar

Estándar: Manual Φ250, Opcional: Φ250 hidráulico hueco, Φ250 hidráulico sólido, mandril neumático

Alimentar

Recorrido máximo del eje X

X;320 mm

Recorrido máximo del eje Z

Z: Igual que "Longitud máxima de giro de la pieza de trabajo"

Velocidad de desplazamiento rápido del eje X/Z

Dirección Z 12m Dirección Z 6m8m

Unidad de entrada mínima X/Z

0.0001

Par motor de accionamiento X/Z

5/7,5 Nm

Porta cuchillos

Tamaño del portaherramientas

200 mm × 200 mm

Tamaño de la sección transversal de la barra de herramientas

25×25

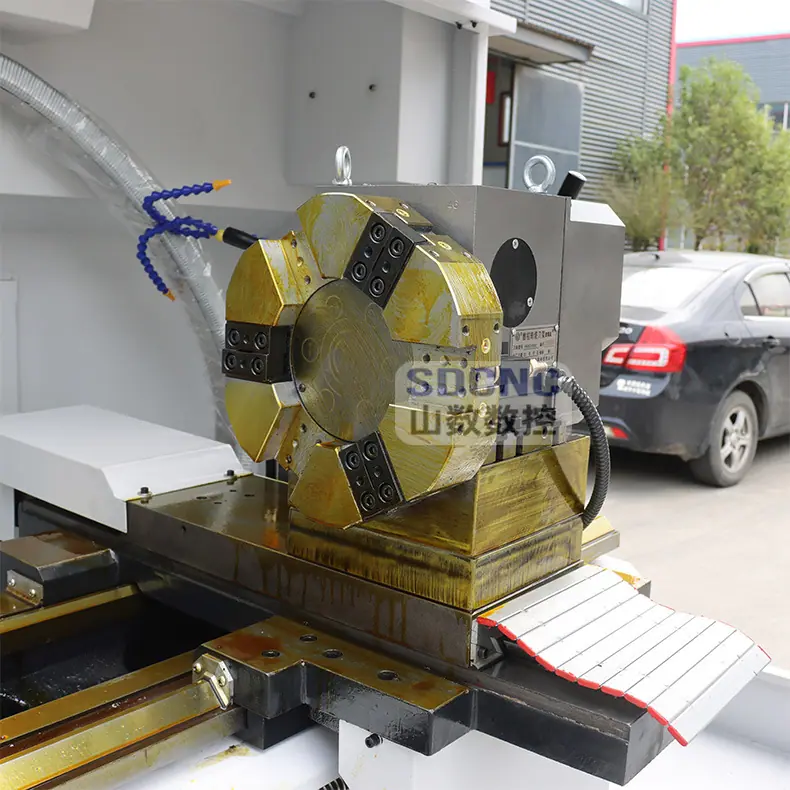

Estación portaherramientas

Cuatro estaciones eléctricas, opcional: torreta servo hidráulica de 8 estaciones, fresadora volante, cabezal de fresado

Tiempo de cambio de herramienta (por estación)

1,5 s

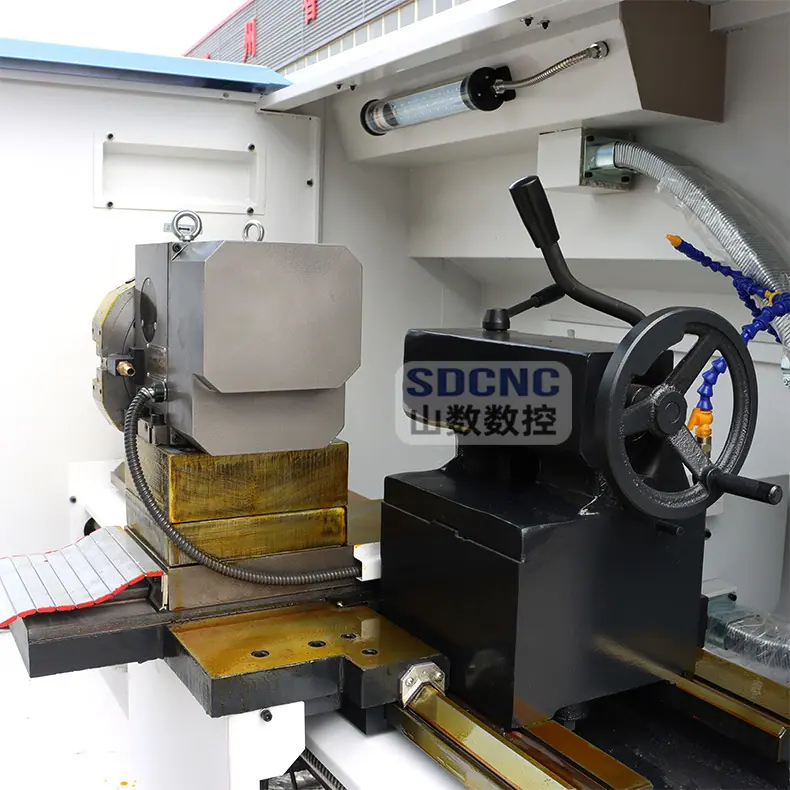

contrapunto

Diámetro del manguito del contrapunto

75

Recorrido del manguito del contrapunto

150

Cono de manguito de contrapunto

Escala de Mohs 5#

motor

potencia del motor principal

Motor ordinario de 7,5 kW

Precisión de la posición

X Repetibilidad

Eje X 0,005 mm

Precisión de posicionamiento de repetición Z

Eje Z 0,005 mm

Precisión

Precisión de posicionamiento repetido del portaherramientas

±0,002 mm

Redondez

≤0,007

Rugosidad de la superficie

≤Ra1.6

Llanura

≤0,02 mm Longitud 300 mm

Consistencia del diámetro

≤0,03 mm Longitud 300 mm

Grado de precisión de la pieza de trabajo

IT6

Cuerpo y pie de cama

El marco y el pie de la cama están fundidos en una sola pieza sin costuras.

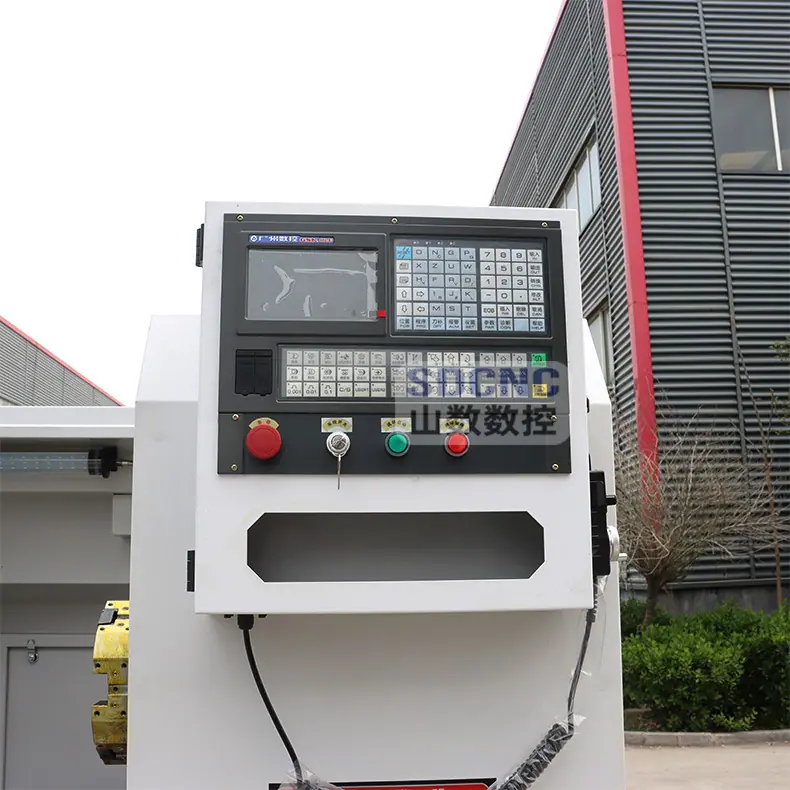

Sistema CNC

Estándar: bus de valor absoluto Guangshu 980TB3i, opcional: Fanuc, Siemens, Xindai, Kandi
