Termostato Inteligente con Pantalla Digital Electrónica para Gabinetes de Enfriamiento Directo, Controlador de Temperatura por Microcomputadora, Control Programable

Controlador de Temperatura Electrónico Digital Inteligente YK-1620Las especificaciones dicen

1Voltaje de operación：CA 220 V±10％50 Hz/60 Hz



2、Carga de salida：10A/220V/AC（Se puede añadir dinero30A/220V/AC, es rentable para ahorrar el dinero del contactor de CA）

3、Consumo de Energía：≤3W

4entorno laboral：-10°C～50°CRH≤90％

5、Rango de Pantalla/Control：-45°C～110°C

6、Resolución：1°CExactitud：±1°C



7señal de entrada：Sensor de temperatura para toda la ruta,10K X 2arroz

8、Dimensiones exteriores: (80 de largo×36Ancho×77Profundo)mm

10、Tamaño de perforación：71(largo）×29（alto）mm

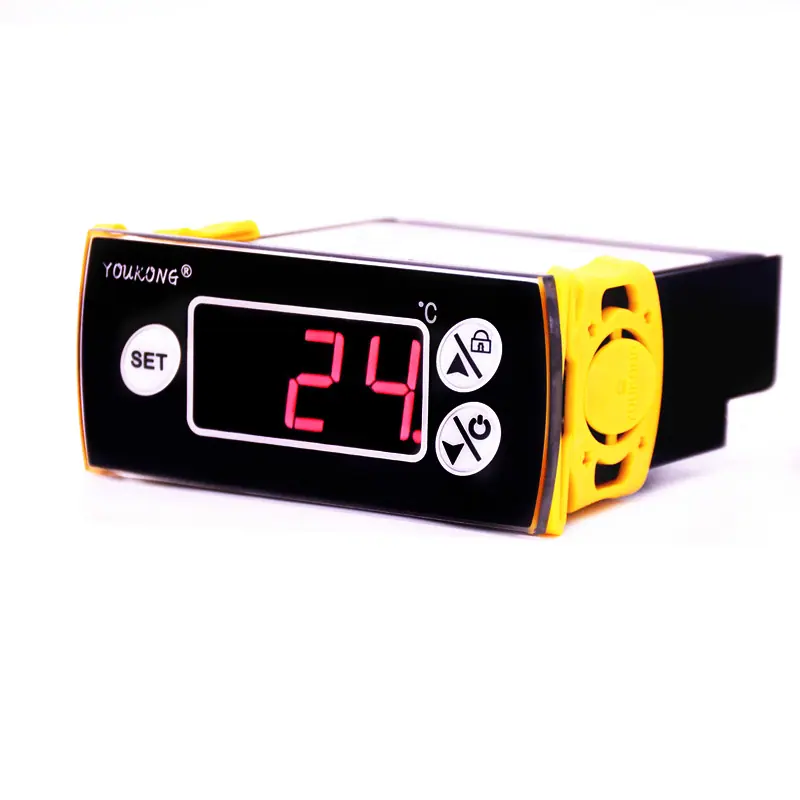

Diagrama del panel





1El voltaje de la fuente de alimentación debe ser consistente con el voltaje marcado en la máquina.，Desarrollado porLa desviación del voltaje respecto al valor de voltaje nominal no debe ser mayor que±10％。



2、El sensor debe mantener una distancia adecuada del cable de alimentación，tratar de evitarContacto o acercamiento.



3、Distinguir estrictamente las interfaces para sensores, líneas de alimentación y relés de salida。

Introducción a la Operación

Método de operación	Función
perro	Ingrese a la interfaz de configuración del grado de control
Prensa6Segundo	Entrar a la interfaz de configuración de parámetros
Prensa6Segundo	Introducir ajustes de parámetros de bloqueo
Prensa6Segundo	abierto/Cerrar
Prensa6Segundo	reiniciar



¨   Controlar los ajustes de temperatura：Haz clic una vezControl de temperatura de pantalla clave，de acuerdo aoCambio de temperatura de tiempo de inactividad, después de seis segundosRegresar y guardar parámetros。

¨   configuración de parámetros：de acuerdo aDespués de seis segundos, ingrese al programa de configuración，Al ingresar al programa de instalación，Mostrar F1 inmediatamente，Una sola pulsaciónoSe pueden seleccionar teclas para configurar menús de parámetros como F1- C3,Después de ingresar al menú, realice operaciones de selección de funciones.。

¨   Bloqueo de parámetros: pulsación largaSeis segundos, mostrar "ENCENDIDO" o "APAGADO".

¨   Modificar valores predeterminados de fábrica:Mucho después de establecer los parámetrosde acuerdo aseis segundosIngrese a la interfaz de configuración de parámetros, suelte y luego mantenga presionada la tecla SET durante seis segundos, se mostrará "COP", y almacenará la temperatura de control modificada y los valores de configuración de parámetros como los valores predeterminados de fábrica actuales.

¨   Restaurar ajustes de fábrica: PresioneDos pitidos, que muestran "888", indican que el restablecimiento de fábrica fue exitoso y regresa automáticamente a la interfaz de temperatura de la biblioteca.

¨   Función de Encendido/Apagado: Mantener PresionadoPresione la tecla durante seis segundos para la función de encendido/apagado. Cuando se activa la función de apagado, se muestra "- - -" y el estado de funcionamiento actual del relé se desconecta. Si ocurre un corte de energía mientras está en el estado de apagado, se activa la función de protección de apagado y el sistema permanece en el estado de funcionamiento de apagado al restablecerse la energía. Al encender, la pantalla muestra la temperatura actual de la sonda. Una vez que se cumplen las condiciones de funcionamiento del relé, la luz indicadora de funcionamiento del relé comienza a parpadear y luego funciona después de un retraso.

¨   Luz indicadora de operación de carga: Durante el proceso de refrigeración, la luz indicadora de refrigeración está encendida; en el estado de temperatura constante, la luz indicadora de refrigeración está apagada; durante el proceso de retardo, la luz indicadora parpadea.

  Tabla de referencia del programaatrapar

YK-1620Parámetros del Menú
parámetro	Función	Área predeterminada	Ajustes de fábrica
F1	Limitar la temperatura mínima de ajuste	—45℃～Temperatura ajustable	0°C
F2	Limitar la temperatura máxima de ajuste	Ajustar temperatura ~80℃	15°C
F3	Histéresis de temperatura	1～15℃	4°C
F4	Retrasar la hora de inicio	0～10 minutos	2minuto
F5	Calibración de la sonda de temperatura ambiente	—15℃～15℃	-3°C
E1	Tiempo de descongelación	1-90minuto	6minuto
E2	Intervalo de descongelación	0-24Hora	2Hora
C1	Valor de alarma de temperatura alta	C2Parámetro～80℃	45°C
C2	Valor de alarma de temperatura baja	—45℃～C1 parámetros	-40°C
C3	Tiempo de retardo de alarma	0～90 minutos	0minuto

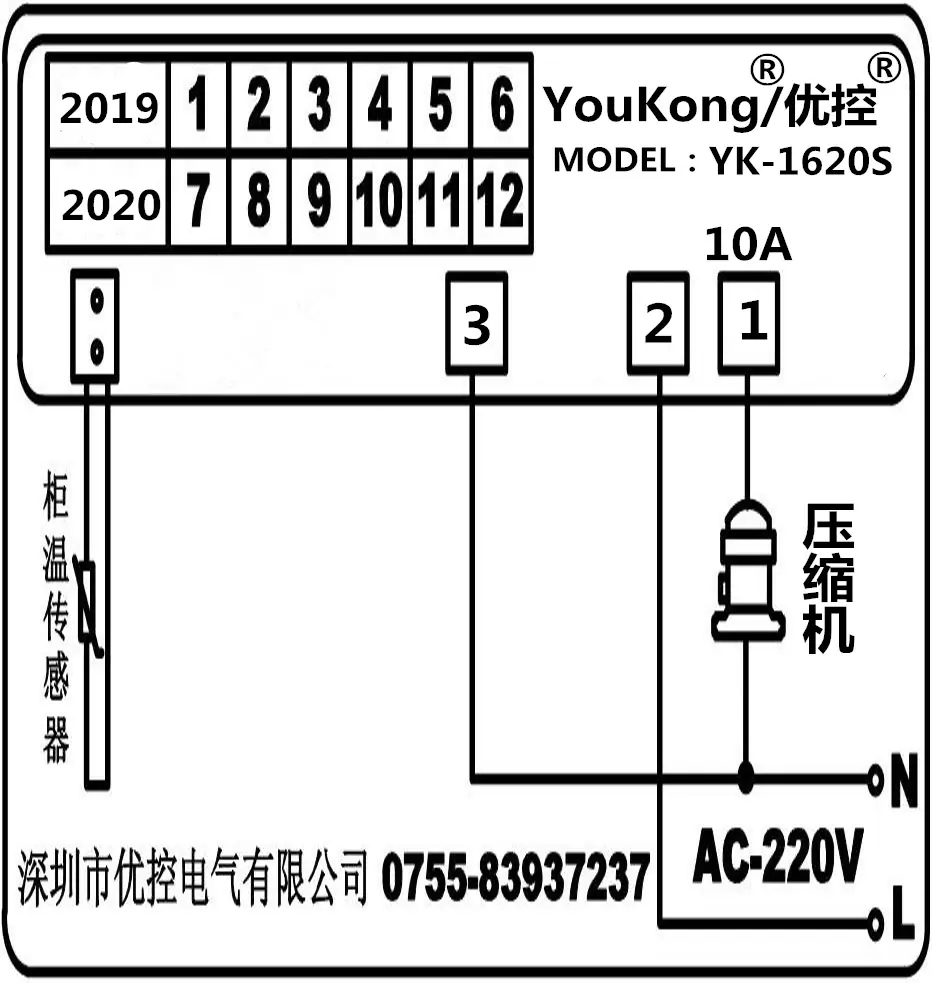

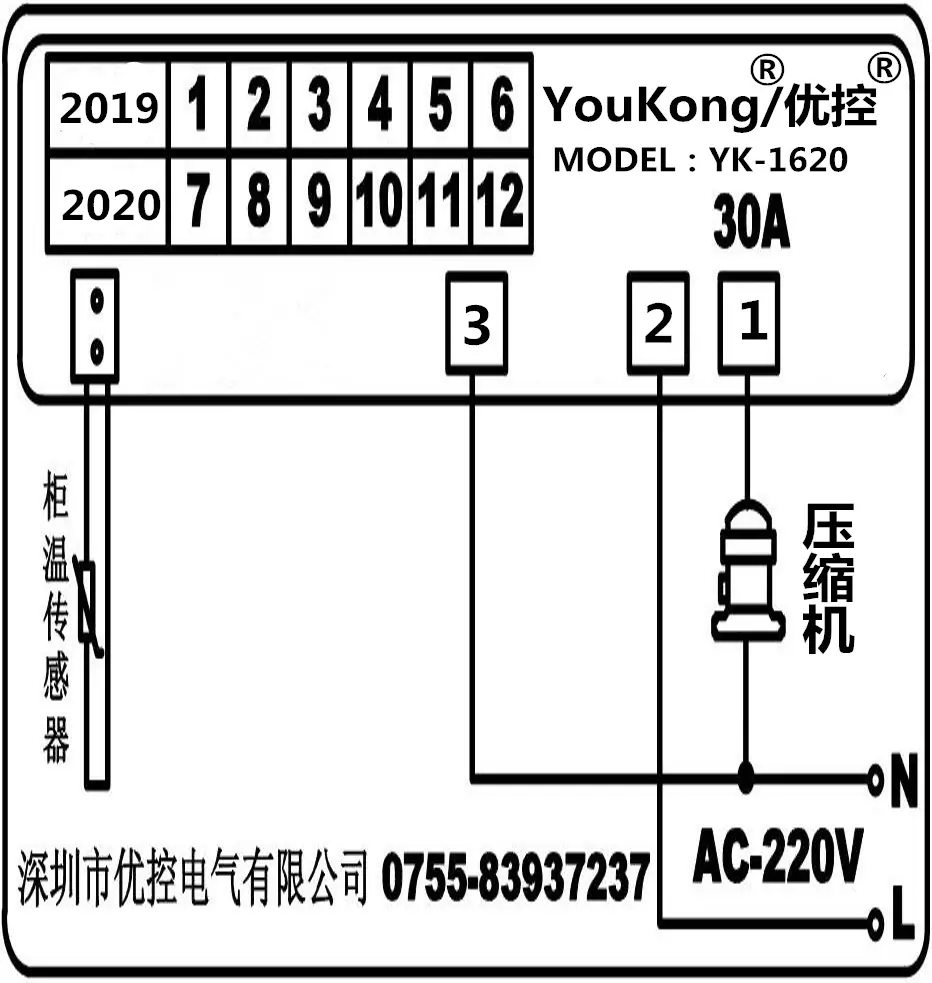

Diagrama de cableado



Descripción de la función

tú Refrigeración：Si se requiere un rango de temperatura2-6Grado. PresionarCOLOCAREstablecer a temperatura de apagado2Grado. ParámetroF3La histéresis se establece en4Cada vez,2+4=6。

tú Función de Desescarche: Cuando el tiempo establecido alcanza el intervalo de descongelación al apagarse (E2), se ingresa a la función de descongelación al apagarse, y la operación actual del compresor se detiene; después de que el descongelamiento cumple con el tiempo de descongelación (E1), se sale del modo de descongelación al apagarse, el compresor arranca y entra en el estado de trabajo de refrigeración.

tú Alarma de Alta Temperatura: Cuando la temperatura de la sonda excede C1, mostrar HHH y parpadear;

tú Alarma de Baja Temperatura: Cuando la temperatura de la sonda está por debajo de C2, mostrar LLL y parpadear.

tú Retraso de la alarma: Cuando C3 no es 0 minutos, la alarma se retrasa según el valor de C3.

tú Si la sonda de temperatura del almacén está en cortocircuito, excede el límite de alta temperatura (mayor que 80℃), está en circuito abierto o cae por debajo del límite de baja temperatura (menor que -45℃), mostrará "E1".
