Interruptor a Prueba de Explosiones Kjz-500, 630/1140(660) Interruptor de Alimentación Inteligente a Vacío a Prueba de Minas

Interruptor alimentador de vacío a prueba de explosiones y intrínsecamente seguro para uso en minería

KJZ-500、630/1140(660)

•

  1. Propósito



  El interruptor alimentador de vacío a prueba de explosiones y de seguridad intrínseca se utiliza principalmente en entornos de gas explosivo que contienen mezclas de metano-polvo de carbón en minas de carbón y sus alrededores. Se utiliza como interruptor principal o interruptor de derivación en sistemas de distribución de bajo voltaje en corriente alterna trifásica de 50 Hz, voltaje de 1140 V o 660 V, corriente nominal de hasta 500 A, 630 A, donde el punto neutro no está directamente conectado a tierra. También se puede utilizar para el arranque y parada infrecuente de motores de gran capacidad. Conectado con el sistema de monitoreo de red eléctrica subterránea de minas serie KJ, puede lograr control y monitoreo automático remoto, monitorear equipos de energía y realizar gestión moderna como subestaciones desatendidas.



  2. Funciones y características

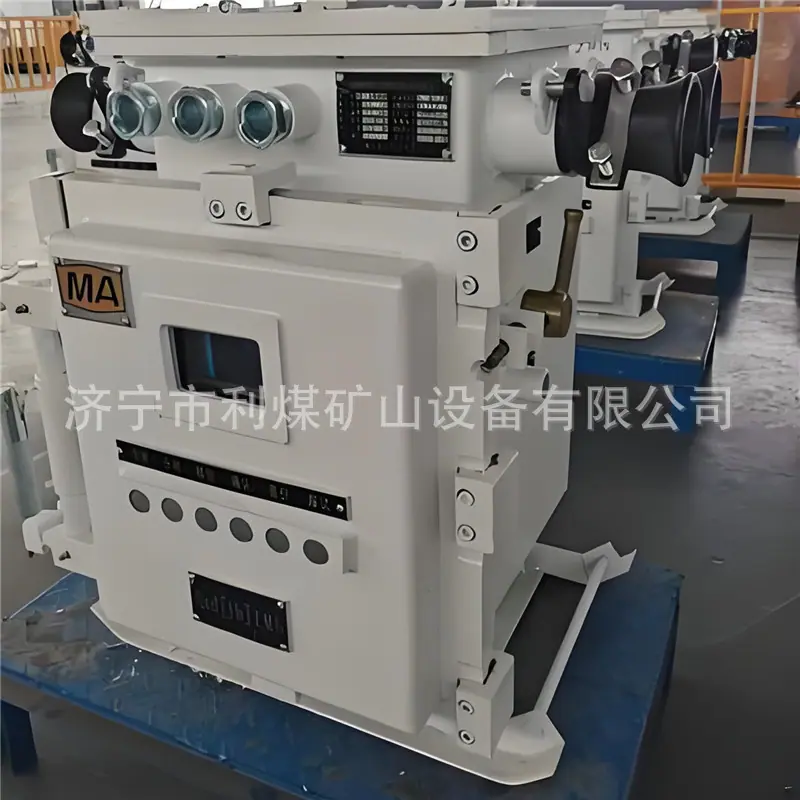

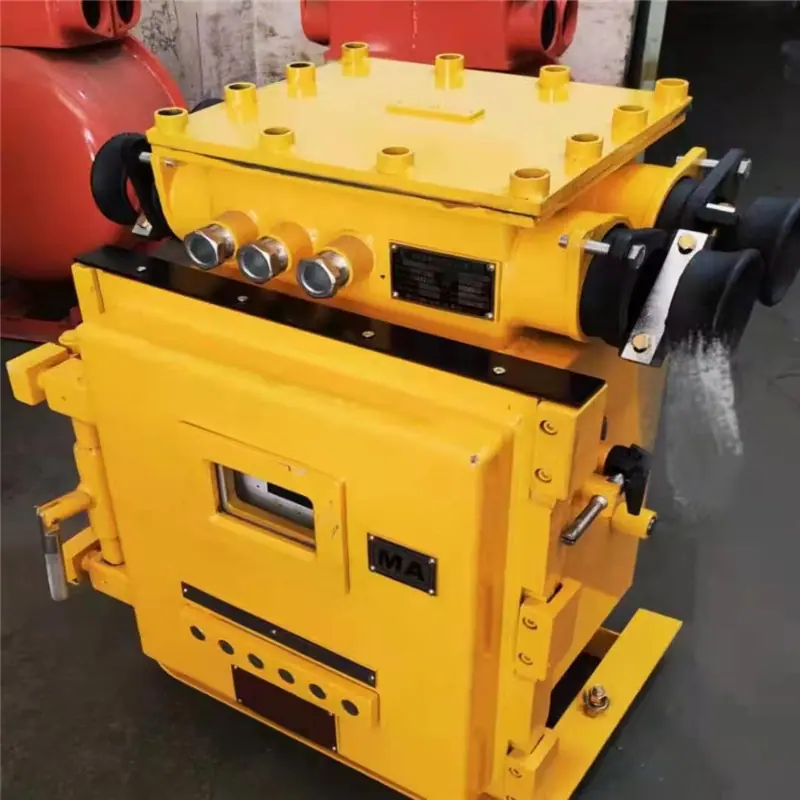

  1. El recinto adopta una estructura de puerta de apertura rápida deslizante, es de tamaño pequeño (modular) y es conveniente y rápido de operar; tiene funciones de disparo eléctrico y manual;



  2. Todo en chino, sistema de visualización LCD en tiempo real para parámetros como voltaje trifásico, corriente trifásica, factor de potencia, potencia activa, potencia reactiva, lectura del medidor de electricidad, resistencia de aislamiento, estado de cierre/disparo e información de falla; el menú desplegable permite la configuración y modificación de parámetros sin abrir la puerta del gabinete;



  3. El protector integral utiliza un microprocesador avanzado y un nuevo chip de alta capacidad, equipado con procesamiento de datos de alta precisión y algoritmos de protección avanzados, ofreciendo alta precisión de protección y rápida velocidad de respuesta. Tiene múltiples funciones de protección como cortocircuito (protección sensible a la fase y protección de magnitud de corriente), sobrecarga, medición de energía, sobretensión, subtensión, desequilibrio trifásico, pérdida de fase, bloqueo por fuga, protección selectiva de fugas, bloqueo por energía eólica, bloqueo por gas, etc.;



  4. Interfaces de comunicación estándar CAN-BUS y RS485 (estas interfaces son intrínsecamente seguras: voltaje de circuito abierto 17V, corriente de cortocircuito 80mA), capaces de cargar activamente parámetros, eventos, información de fallas, etc. en tiempo real. Se pueden conectar directamente a la red de monitoreo sin necesidad de dispositivos de aislamiento, facilitando la integración de la red y el control centralizado, realizando las cuatro funciones remotas de telemetría, control remoto, señalización remota y ajuste remoto, logrando así la automatización del sistema de suministro de energía.





  Tensión nominal	Corriente nominal	Frecuencia nominal	Capacidad nominal de cierre y apertura de cortocircuito
  1140V（660V）	500A	50 Hz	12.5KA/1140V 15KA/660V
  1140V（660V）	630A	50 Hz	12.5KA/1140V 15KA/660V
  Vida eléctrica	Vida mecánica	Horario de apertura	Dimensiones totales (mm) (ancho x alto x profundidad)
  3000 veces	15000 veces	≤30 ms	780×850×630
  3000 veces	15000 veces	≤30 ms	780×850×630
