Cámara de Reversa para Minería, Microcámara de Visión Nocturna, Dispositivo de Cámara de Reversa Zdy12 para Locomotora Minera Fácil de Instalar
110 días
$356.200 pedido mín (200 uds)
Proveedor 5.0
Cantidad
Zdy12 mining locomotive reversing image device
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
Especificaciones del producto
Origen
Shandong
Marca
Huakuan
Usar
Top-mounted camera or other equipment
Presupuesto
Zdy12 mining locomotive reversing image device
Origen
Shandong
Marca
Huakuan
Usar
Top-mounted camera or other equipment
Presupuesto
Zdy12 mining locomotive reversing image device
Origen
Shandong
Marca
Huakuan
Usar
Top-mounted camera or other equipment
Presupuesto
Zdy12 mining locomotive reversing image device
Detalles del producto
El texto en las imágenes se puede traducir
I. Posicionamiento de la Función Principal

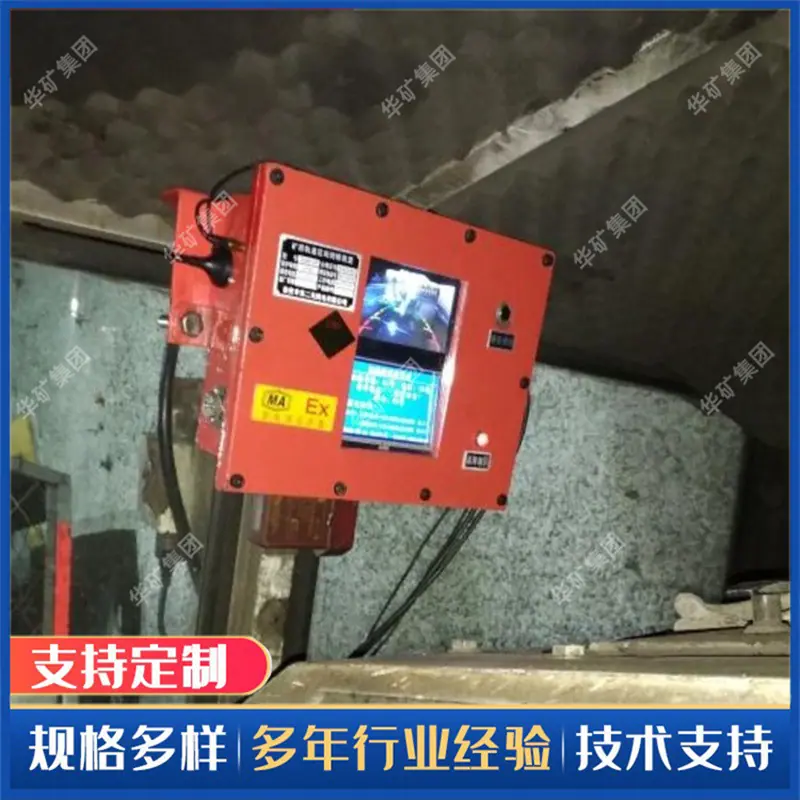

El sistema de cámara de reversa para locomotoras de mina es un dispositivo de protección de seguridad fundamental para el transporte en locomotoras en las minas de carbón. Su función principal es una función dual de "monitoreo visual de reversa subterránea + protección de advertencia de seguridad + operación estable a prueba de explosiones". Está diseñado específicamente para el duro entorno de transporte subterráneo en las minas de carbón, caracterizado por poca luz, polvo, fuertes vibraciones y alto contenido de gas. Es compatible con varias locomotoras subterráneas, como locomotoras eléctricas y diésel. A través de una cámara a prueba de explosiones montada en el vehículo, captura imágenes en tiempo real del área detrás de la locomotora y las transmite sincrónicamente a una pantalla de visualización a prueba de explosiones en la cabina del conductor. Esto presenta claramente al personal, el equipo, los obstáculos de la vía y las condiciones de la vía detrás de la locomotora. Junto con una función de advertencia de distancia, aborda eficazmente los puntos débiles de los grandes puntos ciegos y la mala visibilidad durante la reversa de locomotoras subterráneas, previniendo accidentes de seguridad como colisiones y lesiones accidentales al personal. Garantiza la seguridad del transporte en locomotoras y la seguridad personal de los trabajadores subterráneos, y es una pieza de equipo esencial para la mejora inteligente y segura del transporte en locomotoras en las minas de carbón.
II. Estructura Central y Diseño Técnico
2.1 Componentes principales

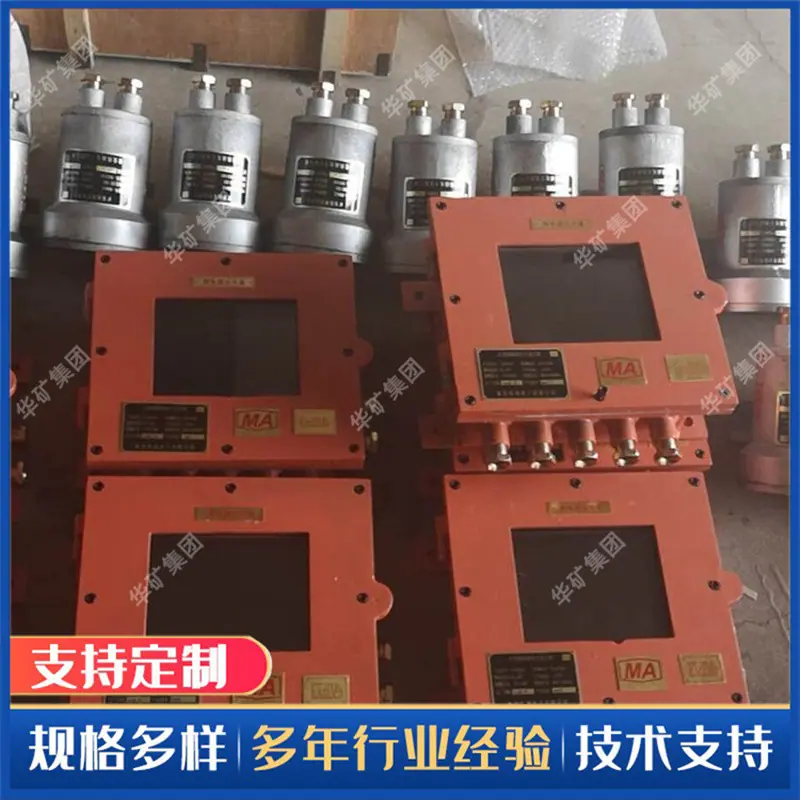

Adoptando un diseño integrado a prueba de explosiones, los componentes principales incluyen una cámara intrínsecamente segura para uso en minas, una pantalla de visualización a prueba de explosiones e intrínsecamente segura para uso en minas, un arnés de cables a prueba de explosiones para uso en minas, un soporte de montaje a prueba de explosiones, un módulo de control intrínsecamente seguro, un sensor de distancia y un adaptador de corriente a prueba de explosiones. La cámara adopta una estructura sellada impermeable y a prueba de polvo, la pantalla utiliza una pantalla LCD de alto brillo de grado industrial y el arnés de cables es un cable blindado especial a prueba de explosiones para uso en minas. Todos los componentes se someten a un estricto tratamiento a prueba de explosiones, sellado mejorado y pruebas de resistencia a las vibraciones, cumpliendo con los estándares de seguridad para minas. Son adecuados para condiciones subterráneas adversas como alta humedad, polvo, fuerte interferencia electromagnética y vibraciones frecuentes, asegurando un funcionamiento seguro y estable en entornos con alto contenido de gas y pueden soportar el desgaste de escenarios complejos de transporte subterráneo durante mucho tiempo.
2.2 Ventajas de la Tecnología Central
A prueba de explosiones, Cumple, Seguro y Confiable: Todos los componentes principales han pasado la certificación de Seguridad para Minas de Carbón (MA) y los certificados de cualificación a prueba de explosiones. La marca a prueba de explosiones para la cámara es Ex ib I Mb, y la marca a prueba de explosiones para la pantalla es Ex d(ib) I Mb. El producto se adhiere estrictamente a la serie GB/T 3836 de normas a prueba de explosiones para minería. El circuito emplea un diseño de limitación de corriente y voltaje de varios niveles con protección contra sobrecorriente y sobrecalentamiento. Tanto la cámara como la pantalla son intrínsecamente seguras y aisladas. El arnés de conexión utiliza una estructura blindada a prueba de explosiones para eliminar chispas eléctricas y fugas de alta temperatura. Se puede aplicar de forma segura en varios escenarios subterráneos, como minas con alto contenido de gas y minas con explosiones de carbón y gas, bloqueando los peligros de seguridad a nivel de hardware.

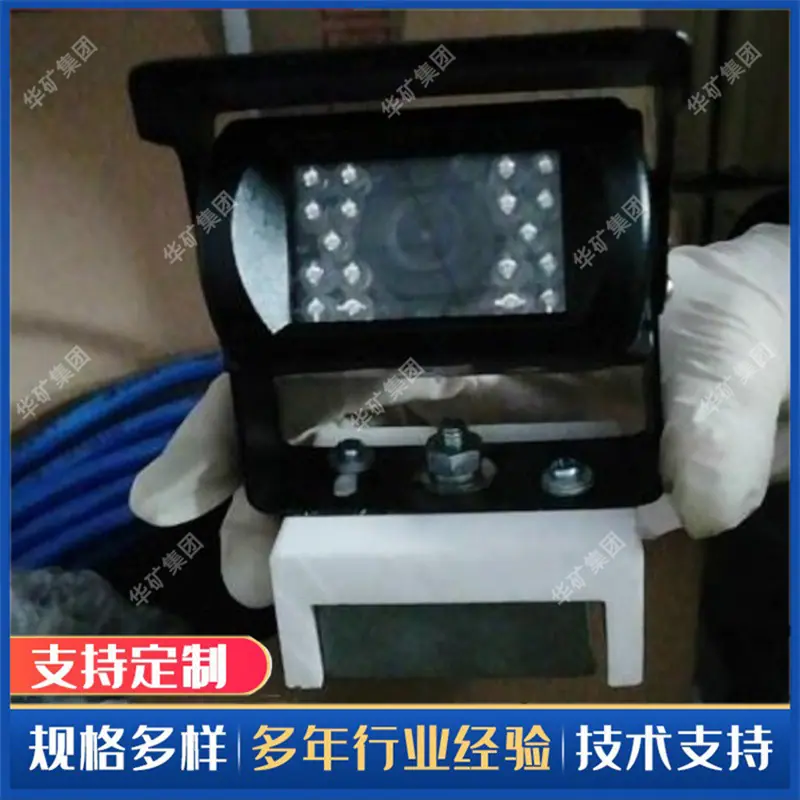

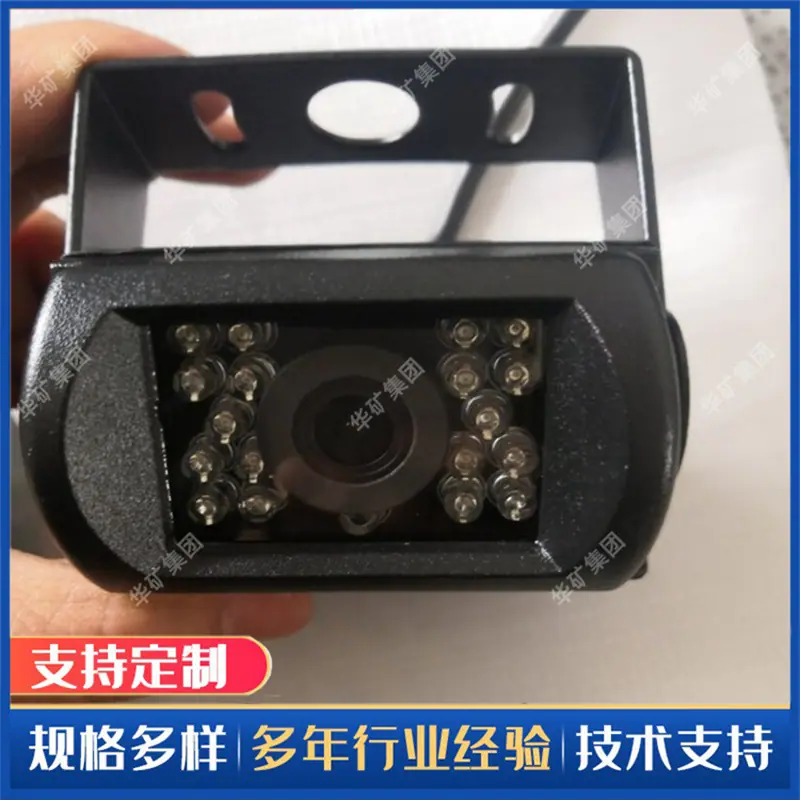

Imagen de Alta Definición Adaptada para Condiciones de Trabajo Subterráneas: La cámara está equipada con un sensor CMOS de alta definición de grado industrial, con una resolución de 1080P y una tasa de fotogramas de 25 fps. Se combina con un módulo de luz de relleno infrarroja (distancia de iluminación 0~15 m) y admite el cambio automático entre luz infrarroja y visible. Puede capturar imágenes claramente en entornos subterráneos sin luz y con poca luz, con alta reproducción de color, identificando con precisión al personal detrás, las separaciones de los rieles y los pequeños obstáculos. La pantalla utiliza una pantalla LCD de alto brillo de 7 a 10 pulgadas con un brillo de ≥500 cd/㎡. La superficie está cubierta con vidrio templado antirreflejos, resistente a los arañazos y a prueba de explosiones, que puede resistir eficazmente la luz intensa y los reflejos en la mina. Se puede ver claramente incluso al usar guantes de protección, resolviendo completamente el problema de la visión borrosa al dar marcha atrás bajo tierra.
Fuerte antiinterferencia y operación estable: Utiliza un arnés de cableado blindado a prueba de explosiones específico para minas para resistir eficazmente la fuerte interferencia electromagnética generada por grandes motores y variadores de frecuencia en la mina, previniendo congelamiento de pantalla, parpadeo de pantalla e interrupción de señal. La distancia de transmisión puede alcanzar 50-100 m, adaptándose a locomotoras mineras de diferentes longitudes; la clasificación de protección de la cámara es IP67, con un diseño totalmente sellado a prueba de agua y polvo, capaz de soportar el ambiente húmedo y corrosivo de polvo de carbón bajo tierra. La lente está equipada con una función de limpieza automática para evitar que la acumulación de polvo de carbón afecte la imagen; el módulo de control admite ganancia automática de señal, asegurando una transmisión de señal estable en entornos complejos sin retraso ni distorsión.
Alerta Temprana Inteligente y Mantenimiento y Operación Convenientes: Integra sensores de distancia y funciones de advertencia de seguridad, con umbrales de advertencia de distancia de 3 niveles configurables (0.5 m, 1 m, 2 m). Cuando obstáculos o personal entran en el rango de advertencia detrás de la locomotora, se activa una alarma audible y visual automática (volumen de la alarma ≥ 80 dB), recordando al conductor que desacelere o se detenga a tiempo, proporcionando doble protección para la seguridad al retroceder; Adopta un diseño estructural modular, que permite la fácil extracción y reemplazo de piezas vulnerables como la cámara, la pantalla y el arnés de cableado. La instalación es conveniente, no requiere depuración compleja y puede ser completada por una sola persona; El mantenimiento diario solo requiere limpiar la lente de la cámara y verificar el sellado del arnés de cableado, lo que resulta en bajos costos de mantenimiento y idoneidad para las demandas de transporte continuo de alta intensidad de las minas subterráneas.
III. Especificaciones Principales
1. Parámetros de Prueba de Explosión y Alimentación: Marca de prueba de explosión de la cámara Ex ib I Mb, Marca de prueba de explosión de la pantalla Ex d(ib) I Mb; Voltaje nominal CC 12V/24V (compatible con fuentes de alimentación comunes para locomotoras mineras), Corriente de trabajo ≤300mA (cámara), ≤500mA (pantalla), Parámetros del circuito de seguridad intrínseca Ui ≤12.6V CC, Ii ≤1A, El adaptador de corriente tiene funciones de protección contra sobretensión y sobrecorriente.
2. Parámetros de Imagen y Pantalla: Resolución de cámara 1080P (1920×1080), tipo de sensor CMOS de grado industrial, distancia de luz de relleno infrarroja 0~15m, longitud focal de la lente 4mm, campo de visión 80°; tamaño de la pantalla 7~10 pulgadas (opcional), brillo ≥500cd/㎡, relación de pantalla 16:9, soporta cambio de pantalla completa y pantalla espejo, tiempo de respuesta ≤10ms.
3. Parámetros de Transmisión y Advertencia: El método de transmisión es por cable blindado a prueba de explosiones, con una distancia de transmisión de 50~100 m; el método de advertencia es doble advertencia audiovisual, con distancias de advertencia de 0.5 m, 1 m, 2 m (ajustables) y una sonoridad de alarma de ≥80 dB; la precisión de medición del sensor de distancia es de ±1 cm.
4. Parámetros de Adaptación Ambiental: Temperatura de trabajo -20℃~+60℃, humedad relativa ≤95% (sin condensación), grado de protección IP67, nivel de resistencia a la vibración ≥5g, nivel de resistencia a interferencias electromagnéticas ≥estándar GB/T 14715-93, puede soportar condiciones de trabajo subterráneas con polvo de carbón, húmedas, ácidas y alcalinas.
IV. Escenarios aplicables
Ampliamente utilizado en varios escenarios de transporte de locomotoras en minas de carbón, incluyendo: monitoreo de seguridad para la reversa de todo tipo de locomotoras subterráneas como locomotoras eléctricas de minería, locomotoras diésel, locomotoras de batería; protección de reversa para locomotoras en áreas como vías de transporte principal, patios de clasificación, cerca de frentes de excavación y túneles de transporte de materiales; particularmente adecuado para minas de carbón con diversas condiciones de minería como minas de alto contenido de gas, minas de explosión de carbón y gas, y minas de estallido de rocas, puede resolver eficazmente problemas como puntos ciegos en la visión de reversa, baja visibilidad e interferencia severa para locomotoras subterráneas, eliminando accidentes de seguridad como colisiones en reversa, lesiones accidentales al personal y daños a equipos, adecuado para todo tipo de operaciones de reversa como transporte diario, transferencia de materiales y transporte de personal de locomotoras subterráneas, es el equipo de protección central para garantizar la seguridad del transporte de locomotoras subterráneas y mejorar el nivel de gestión de seguridad en minas de carbón.
