Procesamiento de fábrica tubería de inyección Q345 cobertizo de tubería cable de anclaje hueco para inyección soporte de túnel Rodillo de anclaje autopropulsado

Cable de anclaje hueco para inyección para minería

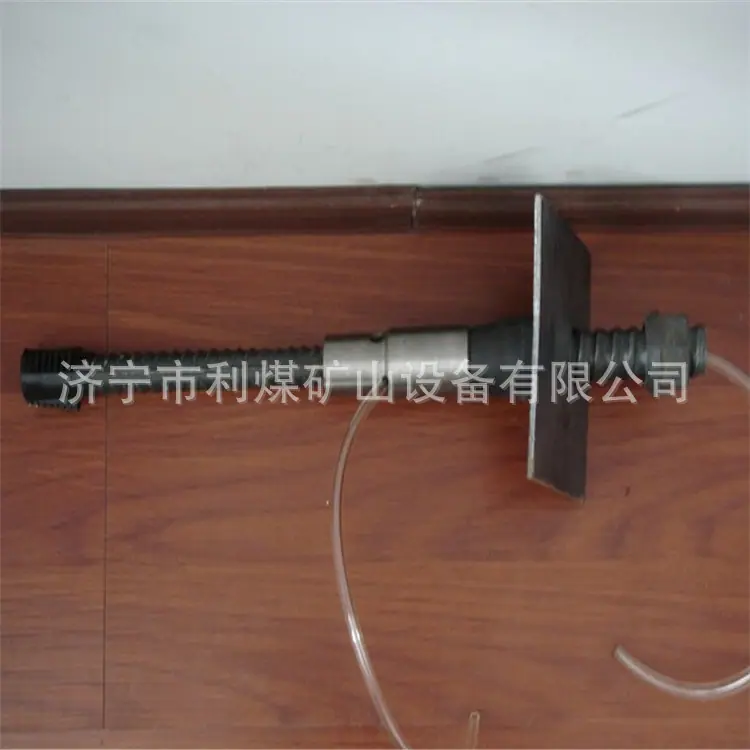

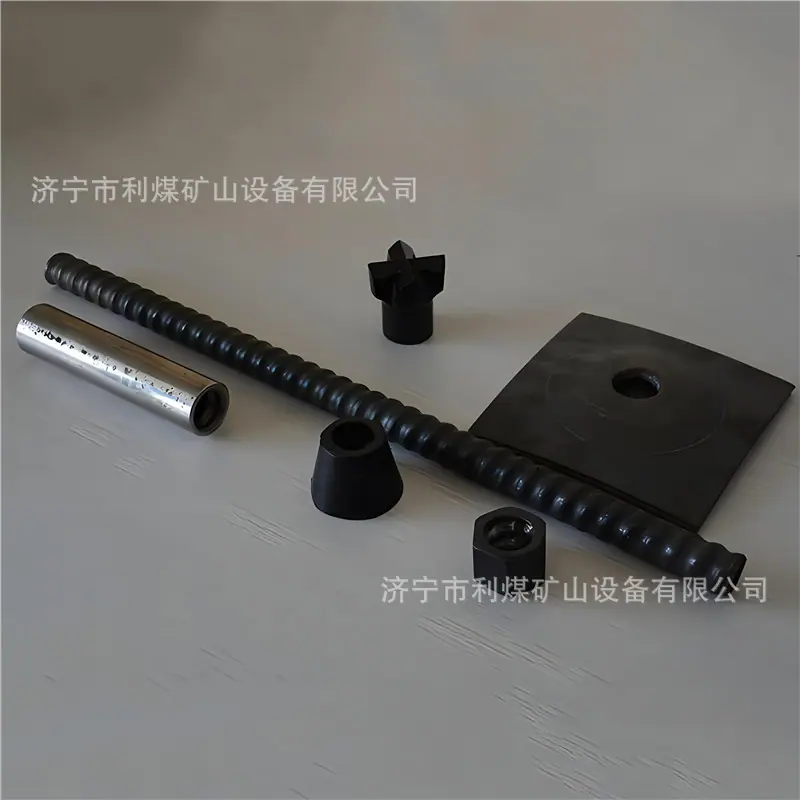

El cable de anclaje para inyección hueca se compone principalmente de cuerpo de cable de anclaje, platillo, aparejo y componentes de tapón de inyección.
A medida que aumenta la profundidad de la mayoría de las minas nacionales, el sostenimiento de túneles se vuelve cada vez más difícil. El cable de anclaje de lechado y el cable de anclaje de resina se combinan en uno, lo que se beneficia mutuamente y supera sus respectivas deficiencias para formar un nuevo tipo de cable de anclaje. Al aumentar la presión de lechado, la lechada llena el pozo y logra un anclaje completo, a la vez que se difunde en las grietas de la roca circundante, lo que actúa como adhesivo y solidificador en la roca circundante, logrando así un anclaje profundo.

1. Características principales


1. El método de instalación y pretensado del cable de anclaje es exactamente el mismo que el de la varilla de anclaje de resina (fijación roscada). Se elimina el proceso de tensado, lo que no solo permite una rápida instalación del sistema de mezcla y tensado integrado, sino que también permite que el cable y la varilla de anclaje se carguen simultáneamente, creando un efecto de soporte integral.
2. El cuerpo del cable y la estructura de bloqueo adoptan una nueva estructura, que minimiza el diámetro del cuerpo del cable mientras garantiza el diámetro de inyección. La apertura de instalación requerida también es mucho más pequeña, la eficiencia de instalación es alta y se logra una apertura pequeña y un gran tonelaje;
3. El cuerpo del cable de anclaje es una nueva estructura hueca con su propio tubo central de lechado. Se adopta el método de lechado inverso, que no solo elimina la posibilidad de cavitación, sino que también elimina la necesidad de conectar el tubo de lechado, el tubo de escape y sellar el orificio de lechado en obra, simplificando enormemente las etapas de construcción.
4. La parte superior del cuerpo del cable es un anclaje de extremo en espiral de resina mezclada, y el extremo inferior está roscado y bloqueado. Puede soportar carga inmediatamente después de la instalación. Esto es algo que los productos de anclaje para cables de lechado existentes no pueden lograr, y para una capacidad de autoestabilización deficiente, la formación de roca en el techo es muy beneficiosa y necesaria.
5. Utilizando el método de bloqueo de rosca, el mecanismo de bloqueo funciona de manera confiable, no se deslizará ni generará chispas, y su adaptabilidad a entornos subterráneos húmedos y empapados de agua es incomparable con el método de bloqueo de anclaje tipo abrazadera;
6. La resistencia de anclaje de los cables de anclaje hechos de alambres de acero pretensados con nervaduras espirales de alta resistencia es más del 15% mayor que la de los cables de anclaje cortados a partir de cordones de acero del mismo diámetro, y la ductilidad del anclaje se puede incrementar en más del 25%.
7. Dado que la lechada se puede realizar inmediatamente después de la instalación, se puede colocar a cierta distancia detrás del cabezal e inyectar simultáneamente una cierta cantidad de cables de anclaje, lo que facilita la construcción. El mecanismo de fijación de roscas tiene una función de alineación, y la longitud expuesta de los cables de anclaje es pequeña y uniforme. Constante y no afecta la altura efectiva del túnel.

Fabricación de nuevas variedades de cables de anclaje, especificaciones, tipos de cables de anclaje, estructura de hebras del cable de anclaje y parámetros del alambre de acero de pretensado helicoidalmente acanalado utilizado: Diámetro del cable de anclaje, Carga de rotura (toneladas), Especificación de la rosca de bloqueo, Diámetro del orificio de instalación, Cable de anclaje hueco para inyección, 9 hebras + 5 hebras periféricas + 10 tubos de núcleo para inyección, 20.6, 33, M33×22, 88, 6 hebras periféricas + 10 tubos de núcleo para inyección, 22.6, 40, M36×22, 8～32, 9 hebras + 6 hebras periféricas + 12 tubos de núcleo para inyección, 24.6, 45, M39×23, 2～35, 8 hebras + 7 hebras periféricas + 12 tubos de núcleo para inyección, 26.9, 54, M39×23, 2～35, 9 hebras + 7 hebras periféricas + 14 tubos de núcleo para inyección, 28.9, 60, M42×23, 5～42
