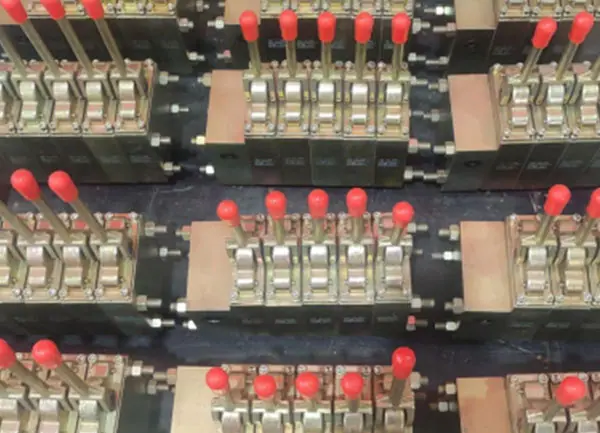

Especificaciones Comunes del Tipo Fhs400/31.5 Válvula Reversible Detalles del Lote de Arranque Tipo Fhs400/31.5 Válvula Reversible

La válvula de inversión FHS400/31.5 controla el aceite que entra y sale de las columnas de soporte y los gatos para completar las diversas funciones de acción del soporte hidráulico, lo que hace que la inversión sea conveniente, precisa y confiable.

Caudal nominal nominal: 400L/min

Presión nominal nominal: 31,5 MPa

Tamaño de la válvula inversora tipo FHS400/31.5: 366 × 122 × 46

Peso de la válvula inversora tipo FHS400/31.5 (peso de una sola pieza): 10,5 kg

Tipo Válvula direccional

Material Acero al carbono

Modelo FHS400/31.5

Ámbito de aplicación: Equipos de apoyo a minas

Alias del producto: Válvula direccional

Presión nominal 31,5 (MPa)

Tipo (posición del canal) Bidireccional

Tipo de conexión: Placa de válvula

Piezas y accesorios Accesorios

Modo de conducción: Control hidráulico

Material principal Acero al carbono

El sistema de circuito hidráulico compuesto por la válvula inversora tipo FHS400/31.5 y elementos de control. Realiza y satisface las necesidades de varias funciones de movimiento del soporte. Especificaciones del modelo de válvula inversora tipo FHS400/31.5: La válvula inversora tipo FHS400/31.5 tiene una estructura de sellado plano de goma en la cámara de alta presión y una estructura de sellado plano de polioximetileno en la cámara de líquido de retorno. La válvula puede estar hecha de la primera placa de distribución de líquido, varias válvulas intermedias y la placa de cola conectadas en serie con 4 pernos y tuercas M12 de acuerdo con los requisitos de acción del soporte de soporte. Tiene un gran diámetro. El mecanismo de operación de las palancas positiva y negativa para forzar la apertura de la cámara de líquido de retorno tiene las ventajas de una pequeña resistencia al líquido de retorno y una gran fiabilidad.

La válvula inversora FHS400/31.5 es una válvula de control compuesta por una válvula de retención combinada. Sus componentes del núcleo de la válvula están dispuestos en paralelo en el mismo plano. La oscilación de la palanca o leva hace que los componentes del núcleo de la válvula de control se muevan axialmente para abrir y cerrar las vías de entrada y salida de líquido y lograr la acción inversora del gato. Cada válvula se opera por separado, y cada componente del núcleo de la válvula solo controla una acción del soporte (columna) o gato. Dado que el soporte tiene múltiples acciones, generalmente se compone de varias válvulas para lograr acciones compuestas.
