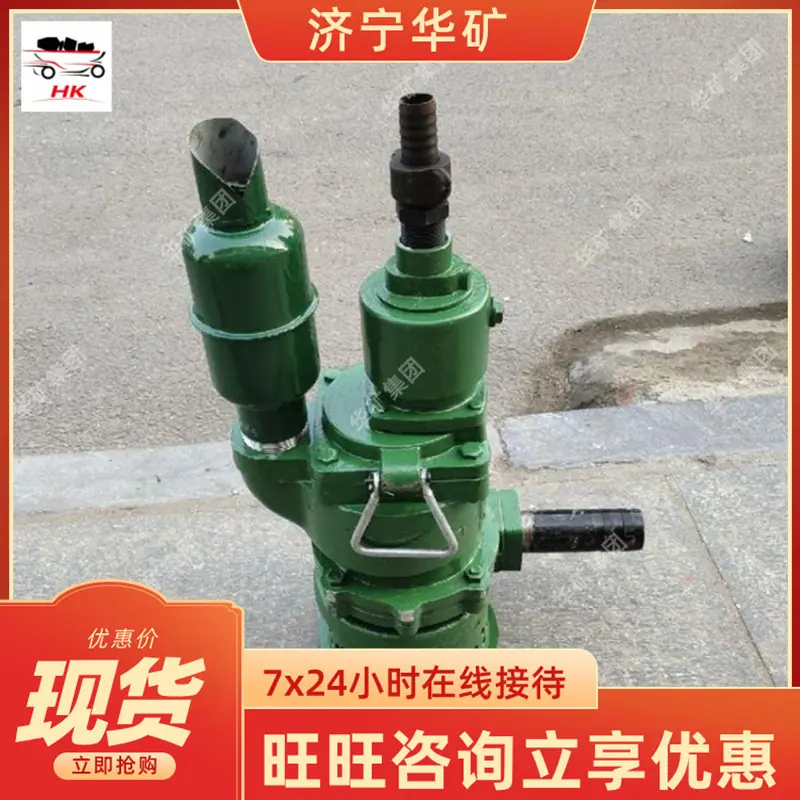

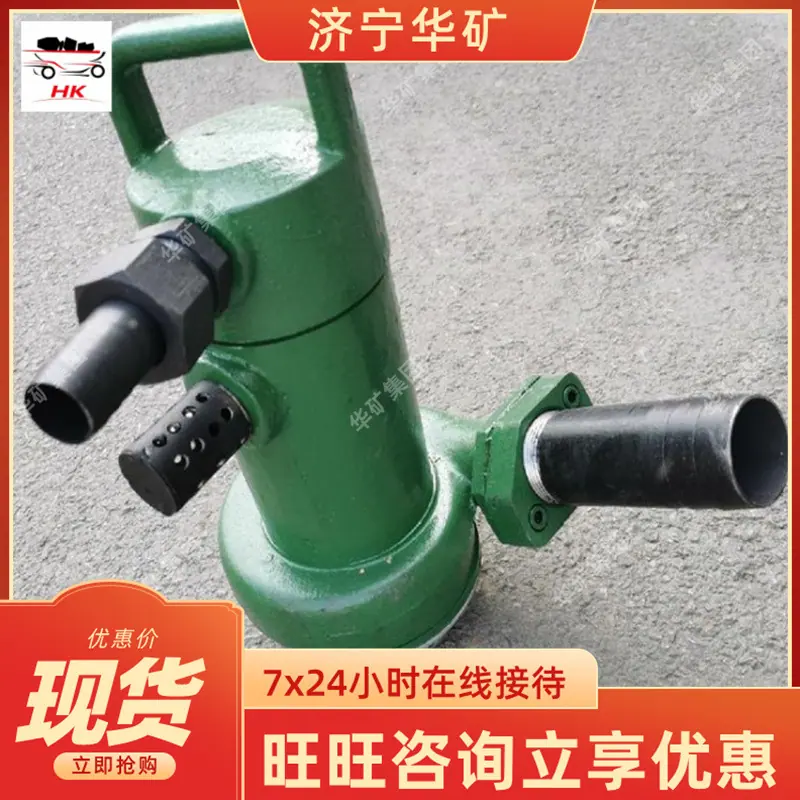

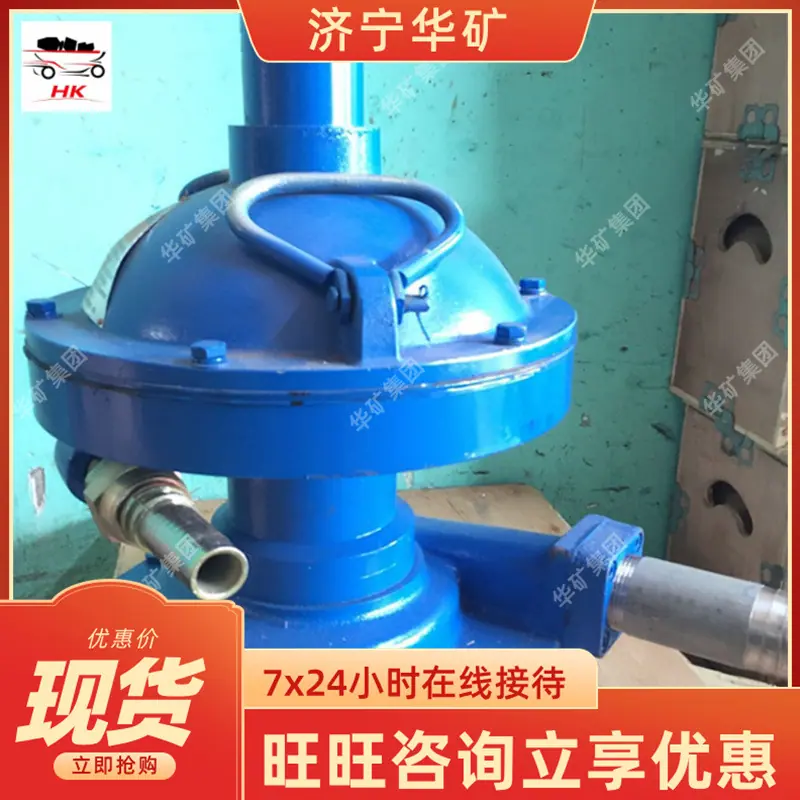

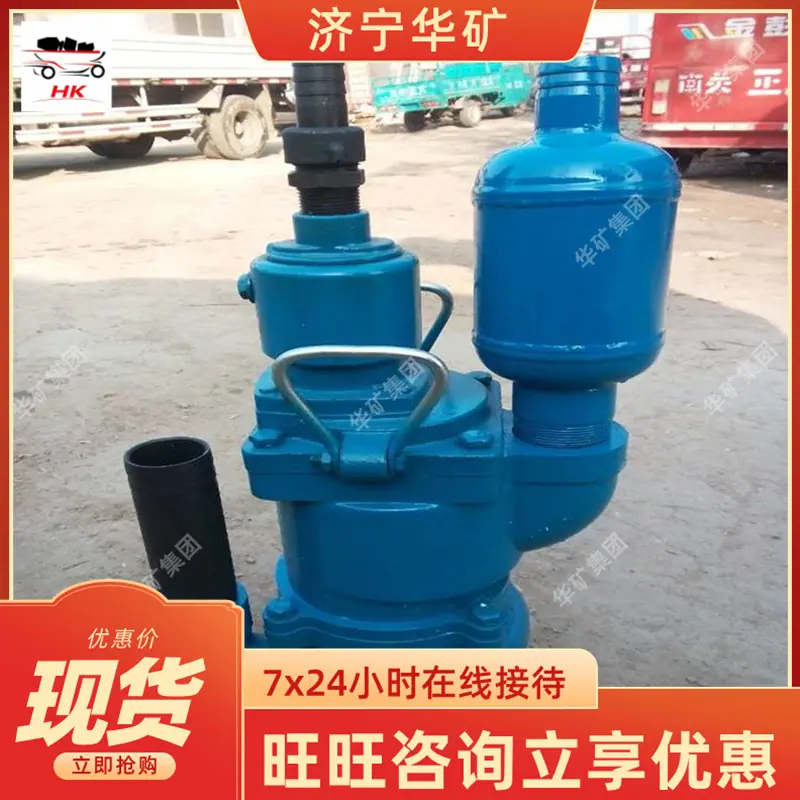

La Bomba Sumergible Neumática Fqw18-80/K Se Usa Ampliamente para Ventilación Superior e Inferior. Bomba Sumergible Neumática

Introducción del producto de bomba sumergible neumática:

La estructura general de la bomba sumergible neumática para aguas residuales es simple, la apariencia es hermosa, el volumen es pequeño y el peso es ligero, y es fácil de mover, desmontar y mantener. La bomba funciona suavemente, el caudal es grande y la altura real es alta. No hay holgura entre el impulsor y el cuerpo de la bomba, y la capacidad de drenaje y descarga de aguas residuales es fuerte. Arranca y se detiene rápidamente, y tiene una función de protección contra sobrecarga, y no fallará debido a la sobrecarga. La bomba sumergible neumática no está restringida por la fuente de alimentación, la humedad, el polvo y otras condiciones, especialmente en condiciones de trabajo duras explosivas e inflamables, con vibración, alta temperatura... tiene una seguridad y fiabilidad insustituibles de las bombas sumergibles eléctricas. Es seguro y fiable usarla en frentes de trabajo que contienen gas y polvo de carbón y otras ocasiones.

Ámbito de aplicación de la bomba sumergible neumática:

La bomba sumergible neumática para aguas residuales es principalmente adecuada para operaciones de drenaje de construcción impulsadas por aire comprimido en el desarrollo minero, excavación de pozos, pozos verticales, industria química, petroleros, construcción naval y otras condiciones de trabajo severas inflamables y explosivas.

Estructura y principio de funcionamiento de la bomba sumergible neumática:

1. Parte del motor neumático:

Consiste en rotor, pala, cilindro, carcasa, culatas de cilindro superior e inferior, casquillo del cojinete, cubierta superior, etc. Hay cuatro ranuras radiales distribuidas uniformemente en el rotor, y hay palas en las ranuras. Hay un ojo de soplado en cada una de las culatas de cilindro superior e inferior. Cuando se arranca la bomba de aire, la alta presión de aire sopla las palas en la ranura del ojo de soplado. Al mismo tiempo, una gran cantidad de aire a alta presión ingresa al cilindro desde el conducto de aire principal, empujando las palas e impulsando el rotor para girar y realizar el trabajo. Hay una cavidad sellada debajo de la carcasa, y un anillo de sellado en la cavidad separa el aire y el agua. El anillo de sellado adopta un sellado de resorte y utiliza la presión del aire y el agua para expandir el anillo de sellado para mejorar el efecto de sellado.

2. Parte de la bomba de agua:

Consta del cuerpo de la bomba, el impulsor, la base de la bomba, etc. El impulsor se instala en el eje del rotor, se aprieta la tuerca, se instalan el cuerpo y la base de la bomba y se sumerge en el agua. El rotor impulsa el impulsor. Bajo la acción de la fuerza centrífuga, el flujo de agua se introduce en el vórtice del cuerpo de la bomba y se descarga por la tubería de salida.

3. Parte de neblina de aceite:

Consiste en una carcasa lubricadora, una varilla lubricadora, un núcleo de válvula reguladora de aceite, etc. El lubricador está instalado en la cubierta superior y la carcasa se llena con aceite lubricante.

4. Pieza de unión de la tubería:

Consta de dos partes: la junta combinada de entrada de aire y el codo de salida de agua. La junta combinada de entrada de aire se instala en la entrada de aire.

5. Pieza del silenciador:

El silenciador está hecho de placas de acero estampadas y soldadas y se instala en el puerto de escape.

Parámetros del producto de bomba sumergible neumática:

Ascensor: 25-10M

Caudal: 10-20m3/h

Velocidad: 3000r/min

Utilice presión de aire: 0,3-0,5 MPa

Consumo de aire: 1,5m3/min

Peso total: 10 kg
